Cụm Kết Cấu Đá Granite Dẫn Động Bàn Trượt Trục Kép (Dual Axis Granite Assembly Stage 2)

Cụm Kết Cấu Đá Granite (Granite Assembly) là hệ thống kết cấu được thiết kế chuẩn xác bậc thầy, nơi đá granite đóng vai trò là khung sườn chịu lực thống nhất để tích hợp các linh kiện chính xác. Cụm vượt lên trên một tập hợp các bộ phận đơn thuần để trở thành một thực thể ổn định, được chế tạo nhằm mang lại sự đồng nhất chuẩn xác ở cấp độ micron trên toàn bộ không gian làm việc.

Nguyên Lý Thiết Kế Cốt Lõi: Ưu Thế Liền Khối (The Monolithic Advantage)

Cụm lắp ráp được kiến tạo để vận hành như một vật thể cứng vững duy nhất. Bằng cách chế tạo khung kết cấu quan trọng từ đá granite, các kỹ sư loại bỏ các nguồn sai số hệ thống chủ yếu thường gặp trong các kết cấu đa vật liệu: giãn nở nhiệt không đồng đều, biến dạng trườn mặt tiếp xúc và hiện tượng cộng hưởng rung giữa các chi tiết khác vật liệu.

Các Dạng Cụm Kết Cấu Tiêu Biểu

1. Cụm Khung Đo Lường (The Metrology Frame Assembly)

• Kết cấu: Cấu trúc đá granite điêu khắc nguyên khối định hình phần bệ đế, cột đứng và dầm cầu ngang của máy đo tọa độ CMM hoặc máy so sánh quang học.
• Giá trị: Tạo lập một vùng thể tích đo cố định, bất biến. Mối quan hệ giữa đầu đo, chi tiết phôi và các trục của máy được khóa chặt vào một chuẩn hình học vĩnh viễn.

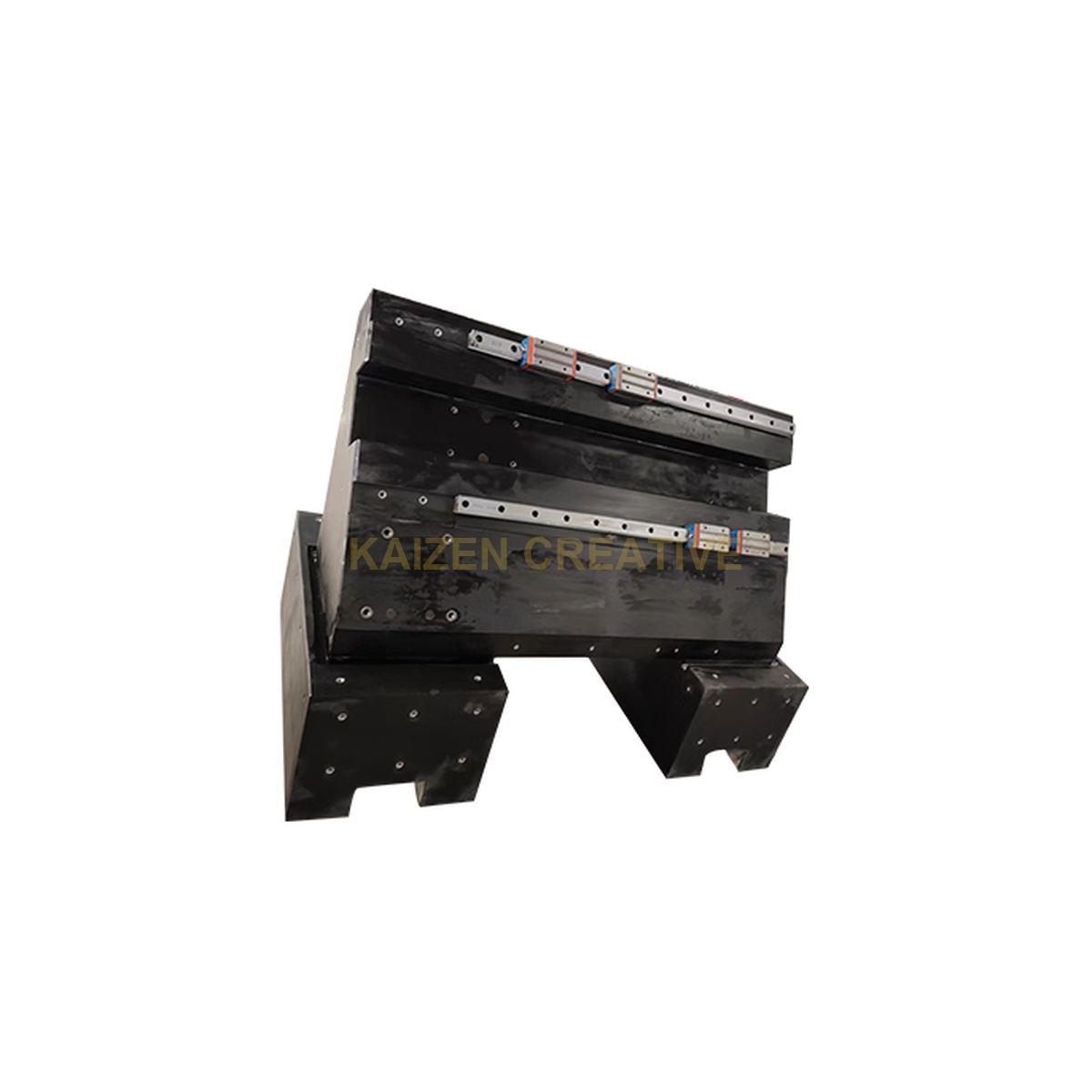

2. Cụm Bàn Trượt Dẫn Hướng Chính Xác (The Precision Stage Assembly)

• Kết cấu: Bệ đế granite tích hợp các ray dẫn hướng granite đồng phẳng và bàn trượt granite chuyển động (thường dành cho chuyển động X-Y).
• Giá trị: Cung cấp khả năng định vị lặp lại dưới cấp micron. Bộ phận chuyển động trượt trên bề mặt tham chiếu làm từ cùng một vật liệu ổn định, loại trừ hiện tượng trượt giật (stick-slip) và hiện tượng trôi nhiệt giữa thành phần tĩnh và động.

3. Trạm Làm Việc Nền Tảng (The Foundational Work Cell)

• Kết cấu: Khối đá granite nguyên khối lớn được gia công để hoạt động như một trạm đa năng — tích hợp mặt phẳng siêu mịn, cơ cấu gá lắp (rãnh T, ống ren cấy) và các cạnh tham chiếu được hiệu chuẩn.
• Giá trị: Đóng vai trò là mốc chuẩn tuyệt đối cho toàn bộ quy trình sản xuất hoặc kiểm tra, đảm bảo mọi công việc thực hiện trên bàn đều dùng chung một mặt phẳng chuẩn hoàn hảo.
