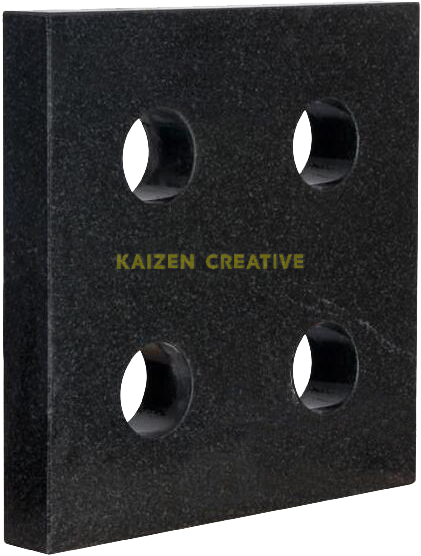

Khối chuẩn vuông góc 90 độ đá Granite tự nhiên hình vuông 4 mặt Grade 00 Werka 7400-2020-00K, 7400-3030-00K, 7400 Series

Trong các quy trình hiệu chuẩn máy phay CNC 3 trục, 4 trục, 5 trục tốc độ cao, máy mài phẳng siêu chính xác và máy đo tọa độ không gian 3 chiều CMM, việc kiểm tra đồng thời độ vuông góc 90 độ giữa các trục X, Y, Z và độ song song đối xứng của các băng trượt dẫn hướng đòi hỏi một khối chuẩn quy chiếu đa mặt chuẩn lường tối thượng. Việc sử dụng các dòng ê-ke tam giác thông thường buộc kỹ thuật viên phải liên tục đảo chiều lật khối đá rất nặng nề, dễ gây va chạm làm trầy xước bề mặt bàn máy, trong khi các khối kim loại bằng thép lại dễ bị rỉ sét và tạo gờ ba-via làm sai lệch kết quả đo kiểm.

Để mang lại giải pháp chuẩn lường đa diện toàn năng “4-in-1 Master Square” chuẩn lường Đức, được chế tác từ đá Granite đen tự nhiên nguyên khối với thiết kế hình vuông cân đối tích hợp 4 mặt đo chuẩn **$4\times 90^\circ$ (A1, A2, A3, A4)** khoét 4 lỗ xỏ tay công thái học, bề mặt mài kim cương đạt cấp chính xác tối thượng **Grade 00 (DIN 875/00)** với độ phẳng siêu việt **$0.9\,\mu\text{m}$**, độ vuông góc **$2.0\,\mu\text{m}$** và độ song song **$2.0\,\mu\text{m}$**, hoàn toàn không rỉ sét, kháng axit và phi từ tính 100%, dòng sản phẩm **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** cùng các kích thước dải rộng trong series **7400-00K** (Granite Master Square 90°) là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu trúc hình vuông 4 mặt chuẩn, khả năng đo đồng thời vuông góc và song song, cơ chế không tạo gờ ba-via và quy trình căn chỉnh máy CNC chuẩn lường.

Sở hữu **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** chính hãng của Đức mang lại năng lực kiểm soát hình học đa chiều thần tốc, độ ổn định kích thước vĩnh cửu và độ chuẩn xác cơ học đỉnh cao cho mọi kỹ sư lắp ráp máy, chuyên gia hiệu chuẩn CMM và kỹ thuật viên bảo trì máy CNC.

Nỗi đau đảo chiều khối chuẩn: Sự chậm chạp, nguy cơ rơi vỡ và sai số khi rà vuông góc nhiều mặt

Khi các kỹ sư lắp ráp máy CNC và kỹ thuật viên hiệu chuẩn CMM tiến hành căn chỉnh độ vuông góc của trục đứng Z so với trục ngang X và trục dọc Y.

Nếu sử dụng các khối chuẩn hình tam giác 2 mặt thông thường, người thợ chỉ kiểm tra được một hướng duy nhất rồi phải dùng tay nhấc khối đá nặng xoay $90^\circ$ hoặc $180^\circ$ để kiểm tra mặt đối diện.

Thao tác xoay trở liên tục khối đá nặng hàng chục kg trên bàn máy rất tốn sức, làm tăng nguy cơ rơi vỡ sứt mẻ góc đá và làm trầy xước bàn máy gia công.

Mỗi lần xê dịch khối đá lại phải mất hàng chục phút vệ sinh bề mặt và cân chỉnh lại điểm gốc Zero, làm kéo dài thời gian nghiệm thu máy.

Hơn nữa, các khối chuẩn tam giác không thể kiểm tra trực tiếp độ song song giữa hai trục trượt đối xứng, buộc kỹ sư phải sử dụng thêm các thanh căn mẫu phụ trợ phức tạp.

Mặt khác, việc dùng thước cặp cơ khí hay thước panme cũng không thể thực hiện phép đo kiểm tra hình học đa chiều liên tục này.

Chính sự bất cập này đòi hỏi giải pháp khối chuẩn vuông góc 4 mặt 90 độ đá Granite tự nhiên từ **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K**.

Sử dụng **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** giúp người thợ chỉ cần đặt khối đá 1 lần duy nhất là kiểm tra trọn vẹn cả 4 góc vuông 90 độ và 2 cặp mặt song song đối xứng.

Trang bị **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** là bảo chứng cho tốc độ căn chỉnh máy thần tốc, độ chuẩn xác cơ học và đẳng cấp công nghệ số 1.

Vật liệu đá Granite đen tự nhiên nguyên khối – Kháng mài mòn, kháng axit và phi từ tính 100%

Khối chuẩn vuông góc Werka được gia công từ **đá Granite đen tự nhiên nguyên khối (Natural Black Granite)** tuyển chọn kỹ lưỡng:

Cấu trúc tinh thể khoáng vật đồng nhất hình thành qua hàng triệu năm dưới lòng đất, triệt tiêu hoàn toàn ứng suất dư bên trong nên không bao giờ bị biến dạng kích thước theo thời gian.

Độ cứng vật lý siêu việt đạt thang Mohs 6-7 (cứng hơn nhiều so với gang và thép tôi), chống mài mòn hoàn hảo khi tiếp xúc với đầu đo của đồng hồ so.

Kháng axit và các loại dung dịch làm mát xưởng máy tuyệt đối, không bị ăn mòn rỉ sét trong điều kiện thời tiết nóng ẩm.

Đặc tính **phi từ tính 100% (Non-magnetic)**, hoàn toàn không bị ảnh hưởng bởi từ trường của bàn hút nam châm hay động cơ servo máy CNC.

Hệ số giãn nở nhiệt cực thấp ($5-7 \times 10^{-6}/\text{K}$), duy trì độ vuông góc 90 độ bất biến ngay cả khi nhiệt độ phân xưởng dao động liên tục.

Vật liệu đá Granite tự nhiên của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** là chuẩn mực tin cậy cao nhất cho mọi phép đo lường hình học.

Thiết kế hình vuông 4 mặt chuẩn 4×90 độ – Đo đồng thời độ vuông góc và độ song song

Điểm đột phá thiết kế đắt giá nhất của series Werka 7400-00K là cấu trúc **hình vuông 4 mặt đo chuẩn lường ($4\times 90^\circ$ Angle)**:

Cả 4 mặt xung quanh (A1, A2, A3, A4) đều được gia công tôi phẳng và mài khôn kim cương đạt cấp độ chính xác tuyệt đối.

Tạo ra 4 góc vuông $90^\circ$ hoàn hảo giữa các mặt liền kề (A1-A2, A2-A3, A3-A4, A4-A1) với sai số vuông góc chỉ từ **$2.0\,\mu\text{m}$ đến $4.2\,\mu\text{m}$**.

Đồng thời, tạo ra 2 cặp mặt phẳng song song đối xứng tuyệt đối (A1 song song A3, A2 song song A4) với sai số song song siêu mịn chỉ **$2.0\,\mu\text{m}$**.

Kỹ sư chỉ cần đặt khối đá cố định trên bàn máy là có thể đưa đầu đo đồng hồ so rà quanh 4 mặt để kiểm tra toàn diện cả độ vuông góc trục X-Z, Y-Z và độ song song của băng trượt dẫn hướng.

Loại bỏ 100% nhu cầu phải nhấc xoay chuyển hướng khối đá, tiết kiệm 70% thời gian căn chỉnh máy CNC.

Khả năng đo đa diện 4 mặt của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** nâng cao năng suất và độ chính xác căn chỉnh máy lên tầm cao mới.

Thiết kế 4 lỗ khoét tròn công thái học – Giảm trọng lượng và thao tác nâng hạ dễ dàng

Để tối ưu hóa sự thuận tiện và an toàn cho người vận hành khi sử dụng các khối đá Granite kích thước lớn:

Werka thiết kế **4 lỗ khoét tròn xuyên tâm đối xứng (4 Through Holes)** phân bố đều tại 4 góc của khối đá:

Cắt giảm tới 30% trọng lượng bản thân của khối đá Granite mà vẫn đảm bảo độ cứng vững kết cấu chống uốn hoàn hảo.

Tạo ra 4 vị trí xỏ tay cầm công thái học chắc chắn, giúp 1 hoặc 2 người thợ dễ dàng luồn tay nâng hạ khối đá an toàn mà không bị trơn trượt.

Các lỗ khoét cũng là vị trí lý tưởng để xỏ dây đai nâng chuyên dụng khi cẩu đặt các khối đá cỡ lớn (500mm và 630mm) lên bàn máy CMM.

Thiết kế 4 lỗ thông minh của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** mang lại trải nghiệm sử dụng nhẹ nhàng và an toàn lao động tối đa.

Cấp chính xác Grade 00 tiêu chuẩn Đức – Độ phẳng 0.9um và độ vuông góc 2 micromet

Toàn bộ 4 mặt đo của khối chuẩn Werka được mài khôn kim cương siêu tinh xảo đạt cấp chính xác tối thượng **Grade 00 (DIN 875/00 của Đức)**:

Độ phẳng của cả 4 mặt A1, A2, A3, A4 (Flatness) đạt mức kỷ lục chỉ **$0.9\,\mu\text{m}$ (chưa tới 1 micromet)** cho size 200x200mm và tối đa chỉ **$1.8\,\mu\text{m}$** cho size 630x630mm.

Độ vuông góc giữa các mặt kề nhau (như A1 tới A2) đạt mức siêu việt chỉ **$2.0\,\mu\text{m}$ (size 200mm)** và **$2.6\,\mu\text{m}$ (size 300mm)**.

Độ song song giữa các mặt đối diện (A1-A3 và A2-A4) đạt mức siêu chuẩn **$2.0\,\mu\text{m}$**.

Cho phép người thợ phát hiện ngay các sai lệch hình học dù là nhỏ nhất của băng trượt máy CNC và trục đo máy CMM.

Độ chuẩn xác đỉnh cao của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** đáp ứng những tiêu chuẩn đo lường khắt khe nhất của các tập đoàn chế tạo máy hàng đầu thế giới.

Đặc tính không tạo gờ ba-via (No Burrs) – An toàn tuyệt đối cho bàn map đá và trục máy

Ưu điểm sống còn của đá Granite đen khi sử dụng làm chuẩn đo lường vuông góc là đặc tính **không bao giờ tạo gờ ba-via (No Burrs)**:

Khi có vật cứng hoặc phoi kim loại vô tình va quẹt vào cạnh đo của khối đá.

Cấu trúc tinh thể đá chỉ bị vỡ vụn một điểm siêu nhỏ ở vùng va chạm (tạo vết lõm cục bộ mà không nhô gờ lên).

Bề mặt đo xung quanh vẫn duy trì độ phẳng và độ vuông góc 90 độ chuẩn xác 100%.

Không có bất kỳ gờ kim loại nào nhô lên làm kênh nghiêng khối chuẩn hoặc làm trầy xước bề mặt bàn map đá Granite quy chiếu.

Bảo vệ toàn diện độ chính xác của các phép đo kiểm và kéo dài tuổi thọ thiết bị đo suốt đời.

Đặc tính không tạo ba-via của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** mang lại sự an tâm tuyệt đối trong môi trường phân xưởng cơ khí bận rộn.

Báo cáo kiểm định chất lượng xuất xưởng Inspection Report chính hãng của Đức

Mỗi sản phẩm khối chuẩn vuông góc 4 mặt Granite Werka xuất xưởng đều được cấp kèm một **Báo cáo kiểm định chất lượng chính hãng (Inspection Report)**:

Ghi nhận chi tiết sai số độ phẳng 4 mặt A1..A4, sai số độ song song A1-A3, A2-A4 và sai số độ vuông góc 4 góc thực tế đo bằng máy giao thoa Laser của Đức.

Chứng nhận từng khối đá đều đạt chuẩn cấp chính xác Grade 00 theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức.

Đảm bảo 100% thiết bị đến tay người dùng đều có thông số chuẩn lường minh bạch và truy xuất nguồn gốc rõ ràng.

Đáp ứng đầy đủ hồ sơ kỹ thuật phục vụ nghiệm thu máy công cụ và đánh giá cấp chứng nhận tiêu chuẩn ISO 9001, IATF 16949 và ISO/IEC 17025.

Sự minh bạch chuẩn lường của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** đem lại sự tin cậy tuyệt đối cho các chuyên gia kiểm định chất lượng.

Thông số kỹ thuật khối chuẩn vuông góc đá Granite Werka 7400-00K Series

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng khối chuẩn vuông góc 4 mặt 90 độ đá Granite Grade 00 hãng Werka Đức:

Model **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** có kích thước 200x200x25mm chuẩn lường Grade 00 độ phẳng 0.9um độ vuông góc 2.0um 4 mặt chuẩn mài kim cương chính xác cao.

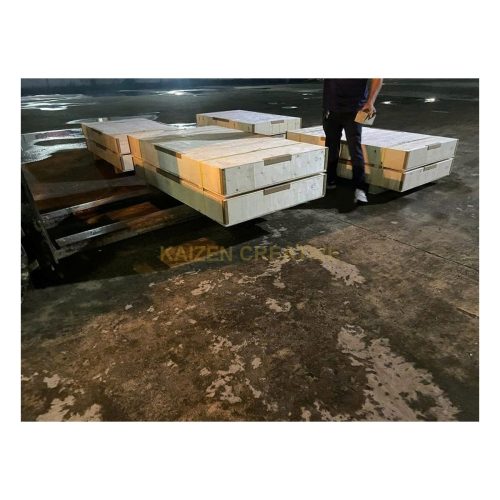

Sản phẩm được đóng thùng gỗ bảo vệ chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** giúp kỹ sư và thợ cơ khí xử lý hoàn hảo bài toán kiểm tra độ vuông góc và song song trục máy CNC và hiệu chuẩn máy CMM ngoài hiện trường xưởng máy.

Quy trình 5 bước kiểm tra toàn diện độ vuông góc và độ song song trục máy CNC

Để căn chỉnh và kiểm tra toàn diện trục máy CNC đúng kỹ thuật bằng khối chuẩn đá Granite 4 mặt, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn vải sợi microfiber thấm cồn công nghiệp lau sạch bụi bẩn và dầu mỡ trên bàn máy phay và mặt đáy A2 của khối đá Granite.

Bước 2: Đặt cố định khối đá lên bàn máy: Đặt mặt A2 phẳng lên bàn máy, căn chỉnh mặt A1 song song với hành trình di chuyển trục X.

Bước 3: Rà độ vuông góc trục Z so với trục X: Gá đồng hồ so lên đầu trục chính, cho trục Z di chuyển dọc theo mặt đứng A1 để đọc độ vuông góc.

Bước 4: Rà độ vuông góc trục Z so với trục Y và độ song song: Không cần xoay khối đá, chỉ cần di chuyển đầu trục chính sang mặt đứng A3 (mặt đối diện) hoặc mặt A4 để rà trục Y và kiểm tra độ song song của 2 mặt băng trượt.

Bước 5: Ghi nhận số liệu và lưu kho bảo quản: Ghi nhận giá trị dung sai thực tế, lau sạch bề mặt đá và cất vào hộp gỗ chuyên dụng có lót xốp bảo vệ an toàn.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa 4 mặt đo chuẩn $4\times 90^\circ$ và đá Granite tự nhiên giúp **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** trở thành chuẩn quy chiếu toàn năng nhất cho các chuyên gia căn chỉnh máy CNC.

Đầu tư trang bị **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** giúp doanh nghiệp nâng cao độ chính xác gia công phôi 3D và triệt tiêu hoàn toàn phế phẩm do lệch trục.

Độ bền cơ học vượt thời gian của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** mang lại sự an tâm tuyệt đối trong từng ca kiểm định máy công cụ chính xác.

Ứng dụng thực tế ngoài hiện trường căn chỉnh máy CNC, hiệu chuẩn máy CMM và phòng Lab

Thiết bị **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** là chuẩn lường đa diện phục vụ cho các tác vụ kỹ thuật đặc thù:

Kiểm tra độ vuông góc giữa các trục X, Y, Z và độ song song của băng trượt dẫn hướng trên máy phay CNC 3 trục, 4 trục, 5 trục.

Làm chuẩn quy chiếu hiệu chuẩn độ vuông góc không gian 3 chiều cho máy đo tọa độ CMM trong phòng thí nghiệm đo lường.

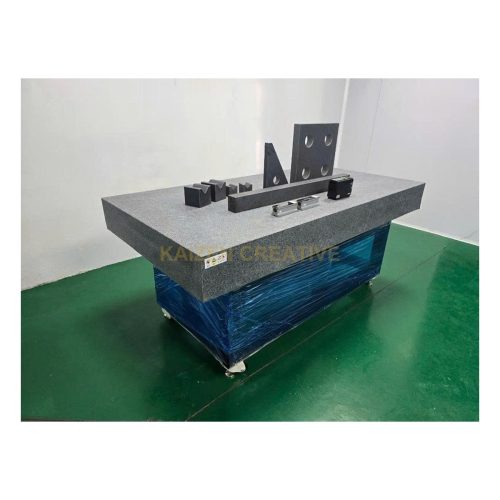

Kiểm tra độ vuông góc $90^\circ$ và độ song song của các bộ khuôn mẫu lớn, đồ gá chính xác trên bàn map đá Granite kết hợp cùng đồng hồ so và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** giúp các kỹ sư cơ khí tự tin thiết lập độ vuông góc máy móc một cách chuẩn xác và nhàn nhã nhất.

Sản phẩm phù hợp với những ai?

Khối chuẩn vuông góc 90 độ 4 mặt đá Granite tự nhiên Werka là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ sư lắp ráp, căn chỉnh và bảo trì máy công cụ CNC, máy mài chính xác các nhà máy chế tạo máy.

Chuyên gia phòng hiệu chuẩn chuẩn lường ISO/IEC 17025, kỹ thuật viên vận hành máy đo tọa độ không gian 3D CMM.

Các xưởng cơ khí chính xác, nhà máy sản xuất khuôn mẫu ép nhựa và linh kiện hàng không vũ trụ.

Sở hữu **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị chuẩn vuông góc đa mặt bất biến trọn đời không lo rỉ sét nên lựa chọn khối chuẩn đá Granite Werka.

Lưu ý khi sử dụng và cách bảo quản khối chuẩn vuông góc 4 mặt để duy trì độ chuẩn xác

Để đảm bảo khối chuẩn vuông góc đá Granite luôn duy trì độ chuẩn xác Grade 00 và không bị trầy xước, người dùng cần lưu ý các quy tắc sau:

Luôn lau sạch mạt sắt và dầu mỡ trên bề mặt bàn máy trước khi đặt khối đá lên để đảm bảo tiếp xúc phẳng hoàn hảo.

Cầm nắm khối đá qua 4 lỗ xỏ tay hoặc bằng cả 2 tay nhẹ nhàng, không quăng quật mạnh làm sứt mẻ các góc vuông chuẩn.

Chỉ sử dụng cồn công nghiệp hoặc dung dịch chuyên dụng để lau sạch bề mặt đá; tuyệt đối không dùng chất tẩy rửa có tính ăn mòn mạnh.

Cất giữ khối đá trong hộp gỗ chuyên dụng có lót xốp bảo vệ sau mỗi lần sử dụng.

Vệ sinh định kỳ **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** giúp thiết bị luôn duy trì độ phẳng và độ vuông góc chuẩn lường cao nhất.

Bảo quản hộp gỗ ở nơi khô ráo thoáng mát, tránh môi trường có độ ẩm quá cao hoặc nguồn nhiệt trực tiếp.

Các câu hỏi thường gặp khi sử dụng khối chuẩn vuông góc đá Granite Werka 7400-2020-00K

Kết luận

**Khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** cùng các model thuộc series 7400-00K Grade 00 là giải pháp chuẩn lường góc vuông 4 mặt $4\times 90^\circ$ tuyệt hảo, bất biến và đẳng cấp hàng đầu thế giới cho các kỹ sư căn chỉnh máy CNC, máy đo tọa độ CMM và phòng hiệu chuẩn chất lượng KCS 4.0. Cấu trúc đá Granite đen tự nhiên mài kim cương đạt chuẩn Grade 00 của Đức, kháng mài mòn, không rỉ sét, đo đồng thời độ vuông góc và song song giúp người thợ hoàn toàn yên tâm làm chủ hình học máy móc, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **khối chuẩn vuông góc đá Granite Werka 7400-2020-00K** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
