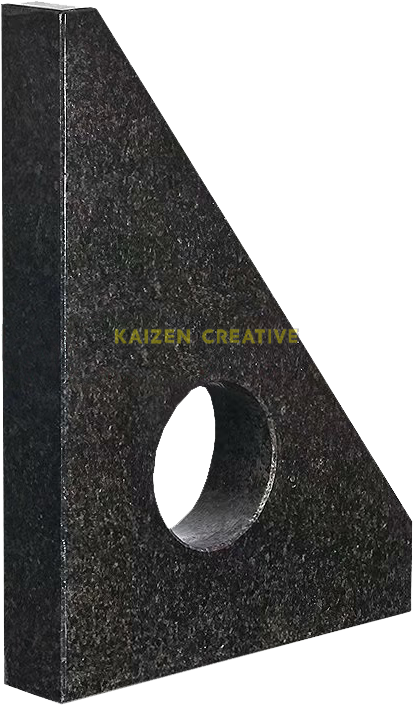

Khối chuẩn vuông góc 90 độ đá Granite tự nhiên hình tam giác Grade 00 Werka 7400-1006-00A, 7400-4025-00A, 7400 Series

Trong quá trình lắp ráp, căn chỉnh hình học và nghiệm thu độ vuông góc của các trục chuyển động X, Y, Z trên máy phay CNC 3 trục, 5 trục, máy mài siêu chính xác và máy đo tọa độ không gian 3 chiều CMM, việc sở hữu một chuẩn vuông góc quy chiếu tuyệt đối ở cấp độ micromet là điều kiện tiên quyết. Các dòng ê-ke vuông bằng kim loại thép hoặc gang truyền thống thường có trọng lượng quá nặng gây biến dạng võng bề mặt, dễ bị oxy hóa rỉ sét trong môi trường xưởng và đặc biệt khi va chạm sẽ tạo gờ ba-via làm sai lệch hoàn toàn góc vuông 90 độ của trục máy.

Để mang lại giải pháp chuẩn lường góc vuông tuyệt đối chuẩn phòng thí nghiệm hiệu chuẩn quốc tế, được chế tác từ đá Granite đen tự nhiên nguyên khối với thiết kế khối tam giác vát lỗ giảm trọng lượng công thái học, bề mặt mài kim cương đạt cấp chính xác tối thượng **Grade 00 (DIN 875/00)** với độ vuông góc giữa mặt đứng và mặt đáy siêu việt chỉ **2 micromet (2.0 $\mu$m)**, hoàn toàn không rỉ sét, kháng axit và phi từ tính 100%, dòng sản phẩm **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** cùng các kích thước mở rộng tới 1 mét trong series **7400-00A** (Granite Master Square 90°) là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu trúc tam giác chống võng, độ vuông góc Grade 00 của Đức, cơ chế không tạo gờ ba-via và quy trình căn chỉnh vuông góc trục máy CNC.

Sở hữu **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** chính hãng của Đức mang lại góc chuẩn quy chiếu 90 độ bất biến, độ ổn định kích thước vĩnh cửu và độ chuẩn xác cơ học đỉnh cao cho mọi kỹ sư lắp ráp máy, chuyên gia hiệu chuẩn CMM và kỹ thuật viên bảo trì máy công cụ CNC.

Nỗi đau lệch góc vuông trục CNC: Sự sai lệch hình học và phế phẩm gia công 3D

Trong quá trình lắp ráp máy phay CNC mới hoặc sau thời gian dài máy vận hành cắt gọt tải nặng bị rung chấn làm xô lệch băng trượt dẫn hướng.

Nếu trục đứng Z không vuông góc tuyệt đối 90 độ với mặt bàn máy X-Y (lỗi vuông góc Verticality error).

Mỗi khi dao phay ăn sâu xuống theo phương thẳng đứng, lòng lỗ doa hoặc vách khuôn mẫu sẽ bị xiên xẹo hình nón cụt, làm hỏng toàn bộ chi tiết đúc đắt tiền.

Nếu người thợ sử dụng các dòng ê-ke vuông bằng thép hoặc gang giá rẻ để rà máy.

Trọng lượng của khối kim loại lớn thường bị cong võng do trọng lực bản thân, bề mặt dễ bị rỉ sét tạo gờ ba-via làm sai lệch góc đo từ 5 đến 10 micromet.

Ngoài ra, ê-ke thép bị giãn nở nhiệt rất mạnh khi nhiệt độ xưởng máy tăng cao, khiến việc căn chỉnh trục máy lúc sáng sớm và buổi trưa cho ra 2 kết quả hoàn toàn trái ngược nhau.

Mặt khác, việc dùng thước cặp cơ khí hay thước panme cũng không thể kiểm tra độ vuông góc động học trên không gian 3 chiều này.

Chính sự bất cập này đòi hỏi giải pháp khối chuẩn vuông góc 90 độ đá Granite tự nhiên siêu chính xác từ **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A**.

Sử dụng **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** giúp kỹ sư sở hữu góc chuẩn quy chiếu 90 độ tuyệt đối với sai số vuông góc chỉ 2 micromet.

Trang bị **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** là bảo chứng cho độ chuẩn xác hình học, triệt tiêu lỗi xiên vách phôi và nâng tầm năng lực máy CNC số 1.

Vật liệu đá Granite đen tự nhiên nguyên khối – Kháng mài mòn, kháng axit và phi từ tính 100%

Khối chuẩn vuông góc Werka được gia công từ **đá Granite đen tự nhiên nguyên khối (Natural Black Granite)** tuyển chọn kỹ lưỡng:

Cấu trúc tinh thể khoáng vật đồng nhất hình thành qua hàng triệu năm dưới lòng đất, triệt tiêu hoàn toàn ứng suất dư bên trong nên không bao giờ bị biến dạng kích thước theo thời gian.

Độ cứng vật lý siêu việt đạt thang Mohs 6-7 (cứng hơn nhiều so với gang và thép tôi), chống mài mòn hoàn hảo khi tiếp xúc với đầu đo của đồng hồ so.

Kháng axit và các loại dung dịch làm mát xưởng máy tuyệt đối, không bị ăn mòn rỉ sét trong điều kiện thời tiết nóng ẩm.

Đặc tính **phi từ tính 100% (Non-magnetic)**, hoàn toàn không bị ảnh hưởng bởi từ trường của bàn hút nam châm hay động cơ servo máy CNC.

Hệ số giãn nở nhiệt cực thấp ($5-7 \times 10^{-6}/\text{K}$), duy trì độ vuông góc 90 độ bất biến ngay cả khi nhiệt độ phân xưởng dao động liên tục.

Vật liệu đá Granite tự nhiên của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** là chuẩn mực tin cậy cao nhất cho mọi phép đo lường hình học.

Thiết kế khối tam giác vát lỗ công thái học – Giảm trọng lượng và chống lật đổ

Khối chuẩn vuông góc Werka sở hữu thiết kế hình học **tam giác vuông vát cạnh (Triangular Master Square)** độc quyền:

Dạng hình tam giác kết cấu dầm chịu lực tạo độ cứng vững cơ học tối đa, loại bỏ hoàn toàn hiện tượng cong võng do trọng lượng bản thân khi đặt thẳng đứng.

Mặt đáy rộng phẳng mịn tạo bệ đỡ kiên cố vững chãi trên bàn máy hoặc bàn map đá Granite mà không sợ bị nghiêng đổ.

Trung tâm thân đá được khoét **lỗ tròn xuyên tâm (Through Hole)** gia công sắc sảo:

Giúp giảm đáng kể trọng lượng tổng thể của khối đá, đồng thời tạo tay cầm công thái học tiện lợi cho người thợ luồn tay nhấc di chuyển an toàn ngoài hiện trường.

Các cạnh biên được vát góc mép mài mịn chống sứt mẻ khi va chạm trong quá trình thao tác.

Thiết kế tam giác thông minh của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** mang lại sự tiện dụng và độ an toàn cơ học tuyệt đối cho người vận hành.

Cấp chính xác Grade 00 tiêu chuẩn Đức – Độ vuông góc kỷ lục 2 micromet

Toàn bộ 2 mặt chuẩn đo lường (Mặt đứng A1 và Mặt đáy A2) được mài khôn kim cương siêu tinh xảo đạt cấp chính xác tối thượng **Grade 00 (DIN 875/00 của Đức)**:

Độ phẳng của mặt đứng A1 (A1 Flatness) và mặt đáy A2 (A2 Flatness) đạt mức siêu phẳng tuyệt đối **$1.0\,\mu\text{m}$ (1 micromet)** đối với các model từ 100mm đến 400mm.

Độ vuông góc tuyệt đối giữa mặt A1 và mặt A2 (Verticality of A1 to A2) đạt mức kỷ lục chỉ **$2.0\,\mu\text{m}$ (đối với size 100x63mm và 160x100mm)** và tối đa chỉ **$6.0\,\mu\text{m}$ (cho size khủng 1000x630mm)**.

Cho phép người thợ gá đồng hồ so lên đầu trục chính máy CNC và rà dọc theo mặt đứng A1 để căn chỉnh độ vuông góc với độ phân giải micromet.

Độ chuẩn xác đỉnh cao của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** đáp ứng những tiêu chuẩn đo lường khắt khe nhất của các tập đoàn chế tạo máy hàng đầu thế giới.

Đặc tính không tạo gờ ba-via (No Burrs) – An toàn tuyệt đối cho bàn map đá và trục máy

Ưu điểm sống còn của đá Granite đen khi sử dụng làm chuẩn đo lường vuông góc là đặc tính **không bao giờ tạo gờ ba-via (No Burrs)**:

Khi có vật cứng hoặc phoi kim loại vô tình va quẹt vào cạnh đo của khối đá.

Cấu trúc tinh thể đá chỉ bị vỡ vụn một điểm siêu nhỏ ở vùng va chạm (tạo vết lõm cục bộ mà không nhô gờ lên).

Bề mặt đo xung quanh vẫn duy trì độ phẳng và độ vuông góc 90 độ chuẩn xác 100%.

Không có bất kỳ gờ kim loại nào nhô lên làm kênh nghiêng khối chuẩn hoặc làm trầy xước bề mặt bàn map đá Granite quy chiếu.

Bảo vệ toàn diện độ chính xác của các phép đo kiểm và kéo dài tuổi thọ thiết bị đo suốt đời.

Đặc tính không tạo ba-via của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** mang lại sự an tâm tuyệt đối trong môi trường phân xưởng cơ khí bận rộn.

Báo cáo kiểm định chất lượng xuất xưởng Inspection Report chính hãng của Đức

Mỗi sản phẩm khối chuẩn vuông góc Granite Werka xuất xưởng đều được cấp kèm một **Báo cáo kiểm định chất lượng chính hãng (Inspection Report)**:

Ghi nhận chi tiết sai số độ phẳng mặt đứng A1, độ phẳng mặt đáy A2 và sai số độ vuông góc thực tế đo bằng thiết bị quang học Autocollimator hoặc máy đo giao thoa Laser của Đức.

Chứng nhận từng khối đá đều đạt chuẩn cấp chính xác Grade 00 theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức.

Đảm bảo 100% thiết bị đến tay người dùng đều có thông số chuẩn lường minh bạch và truy xuất nguồn gốc rõ ràng.

Đáp ứng đầy đủ hồ sơ kỹ thuật phục vụ nghiệm thu máy công cụ và đánh giá cấp chứng nhận tiêu chuẩn ISO 9001, IATF 16949 và ISO/IEC 17025.

Sự minh bạch chuẩn lường của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** đem lại sự tin cậy tuyệt đối cho các chuyên gia kiểm định chất lượng.

Thông số kỹ thuật khối chuẩn vuông góc đá Granite Werka 7400-00A Series

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng khối chuẩn vuông góc 90 độ đá Granite Grade 00 hãng Werka Đức:

Model **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** có kích thước 100x63x16mm chuẩn lường Grade 00 độ vuông góc siêu việt 2.0um mài kim cương chính xác cao.

Sản phẩm được đóng thùng gỗ bảo vệ chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** giúp kỹ sư và thợ cơ khí xử lý hoàn hảo bài toán căn chỉnh vuông góc trục máy CNC và hiệu chuẩn máy CMM ngoài hiện trường xưởng máy.

Quy trình 5 bước rà kiểm tra và hiệu chuẩn độ vuông góc trục Z máy phay CNC

Để căn chỉnh và kiểm tra độ vuông góc trục Z máy phay CNC đúng kỹ thuật bằng khối chuẩn đá Granite, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn vải sợi microfiber thấm cồn công nghiệp lau sạch bụi bẩn và dầu mỡ trên bàn máy phay và mặt đáy A2 của khối đá Granite.

Bước 2: Đặt khối đá lên bàn máy: Đặt mặt đáy A2 của khối đá tiếp xúc phẳng lên bàn máy phay, xoay mặt đứng A1 song song với hành trình di chuyển trục Z.

Bước 3: Gá đồng hồ so lên đầu trục chính: Gá đồng hồ so chân gập (độ chia 0.002mm hoặc 0.001mm) lên đầu trục chính máy phay CNC, đưa đầu đo tiếp xúc vuông góc vào mặt đứng A1 của khối đá.

Bước 4: Di chuyển trục Z và đọc dung sai: Cho trục Z di chuyển tịnh tiến từ trên xuống dưới theo chiều cao khối đá và quan sát độ dịch chuyển của kim đồng hồ so.

Bước 5: Căn chỉnh độ nghiêng đầu trục chính: Nếu kim đồng hồ so bị lệch quá dung sai cho phép, tiến hành xiết nới bu-lông căn chỉnh đầu máy phay cho đến khi kim đứng yên trên suốt hành trình trục Z.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa đá Granite tự nhiên và độ vuông góc Grade 00 giúp **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** trở thành chuẩn quy chiếu góc vuông tin cậy nhất cho các xưởng chế tạo máy.

Đầu tư trang bị **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** giúp doanh nghiệp nâng cao độ chính xác gia công phôi 3D và triệt tiêu hoàn toàn phế phẩm do lệch trục.

Độ bền cơ học vượt thời gian của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** mang lại sự an tâm tuyệt đối trong từng ca kiểm định máy công cụ chính xác.

Ứng dụng thực tế ngoài hiện trường căn chỉnh máy CNC, hiệu chuẩn máy CMM và xưởng khuôn

Thiết bị **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** là chuẩn lường góc vuông phục vụ cho các tác vụ kỹ thuật đặc thù:

Kiểm tra và căn chỉnh độ vuông góc giữa các trục X, Y, Z trên máy phay CNC 3 trục, 4 trục, 5 trục và máy mài siêu chính xác.

Làm chuẩn quy chiếu hiệu chuẩn độ vuông góc không gian 3 chiều cho máy đo tọa độ CMM trong phòng thí nghiệm đo lường.

Kiểm tra độ vuông góc $90^\circ$ của các bộ khuôn mẫu lớn, đồ gá chính xác trên bàn map đá Granite kết hợp cùng đồng hồ so và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** giúp các kỹ sư cơ khí tự tin thiết lập độ vuông góc máy móc một cách chuẩn xác và nhàn nhã nhất.

Sản phẩm phù hợp với những ai?

Khối chuẩn vuông góc 90 độ đá Granite tự nhiên Werka là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ sư lắp ráp, căn chỉnh và bảo trì máy công cụ CNC, máy mài chính xác các nhà máy chế tạo máy.

Chuyên gia phòng hiệu chuẩn chuẩn lường ISO/IEC 17025, kỹ thuật viên vận hành máy đo tọa độ không gian 3D CMM.

Các xưởng cơ khí chính xác, nhà máy sản xuất khuôn mẫu ép nhựa và linh kiện hàng không vũ trụ.

Sở hữu **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị chuẩn vuông góc bất biến trọn đời không lo rỉ sét nên lựa chọn khối chuẩn đá Granite Werka.

Lưu ý khi sử dụng và cách bảo quản khối chuẩn vuông góc đá Granite để duy trì độ chuẩn xác

Để đảm bảo khối chuẩn vuông góc đá Granite luôn duy trì độ chuẩn xác Grade 00 và không bị trầy xước, người dùng cần lưu ý các quy tắc sau:

Luôn lau sạch mạt sắt và dầu mỡ trên bề mặt bàn máy trước khi đặt khối đá lên để đảm bảo tiếp xúc phẳng hoàn hảo.

Cầm nắm khối đá qua lỗ xỏ tay hoặc bằng cả 2 tay nhẹ nhàng, không quăng quật mạnh làm sứt mẻ các góc nhọn.

Chỉ sử dụng cồn công nghiệp hoặc dung dịch chuyên dụng để lau sạch bề mặt đá; tuyệt đối không dùng chất tẩy rửa có tính ăn mòn mạnh.

Cất giữ khối đá trong hộp gỗ chuyên dụng có lót xốp bảo vệ sau mỗi lần sử dụng.

Vệ sinh định kỳ **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** giúp thiết bị luôn duy trì độ phẳng và độ vuông góc chuẩn lường cao nhất.

Bảo quản hộp gỗ ở nơi khô ráo thoáng mát, tránh môi trường có độ ẩm quá cao hoặc nguồn nhiệt trực tiếp.

Các câu hỏi thường gặp khi sử dụng khối chuẩn vuông góc đá Granite Werka 7400-1006-00A

Kết luận

**Khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** cùng các model thuộc series 7400-00A Grade 00 là giải pháp chuẩn lường góc vuông 90 độ tuyệt hảo, bất biến và đẳng cấp hàng đầu thế giới cho các kỹ sư căn chỉnh máy CNC, máy đo tọa độ CMM và phòng hiệu chuẩn chất lượng KCS 4.0. Cấu trúc đá Granite đen tự nhiên mài kim cương đạt chuẩn Grade 00 của Đức, kháng mài mòn, không rỉ sét và không tạo ba-via giúp người thợ hoàn toàn yên tâm làm chủ độ vuông góc không gian 3D, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **khối chuẩn vuông góc đá Granite Werka 7400-1006-00A** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
