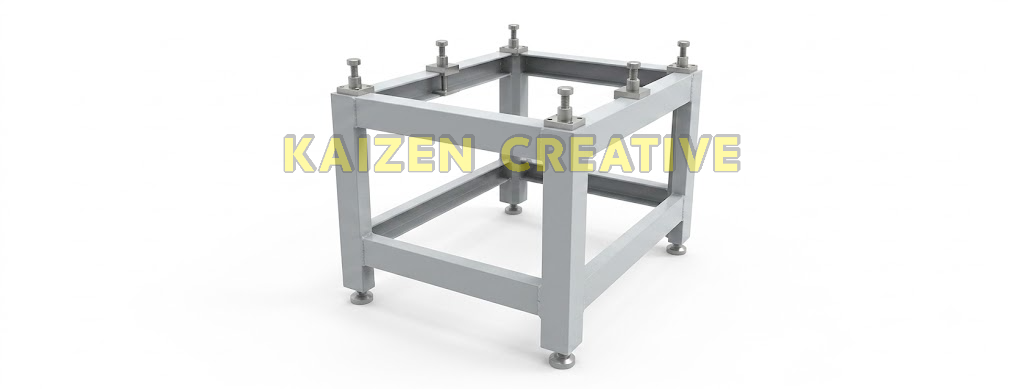

Chân giá đỡ bàn map đá Granite 5 điểm kích nâng chịu tải nặng Werka 238-5004, 238-5028, 7401 Series

Đối với các tấm bàn map đá Granite tự nhiên có trọng lượng từ vài trăm kilôgam đến gần một tấn trong các phòng kiểm tra chất lượng KCS và phòng Lab chuẩn lường, việc đặt tấm đá lên một khung bàn tự chế không đúng tiêu chuẩn kỹ thuật là nguyên nhân hàng đầu làm tấm đá bị cong võng do trọng lượng bản thân, biến dạng bề mặt và mất đi độ phẳng Grade 00 ban đầu. Khung đỡ yếu ớt không có hệ thống kích nâng chuẩn Bessel sẽ khiến mặt bàn đá bị rung lắc khi gá đặt phôi nặng, dẫn đến sai số đo lường nghiêm trọng của thước đo cao và đồng hồ so.

Để mang lại giải pháp bệ đỡ chịu tải chuẩn lường hoàn hảo theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức, được thiết kế chuyên dụng cho các dòng bàn map đá Granite cỡ trung và lớn từ $600\times 450\text{mm}$ đến $1000\times 750\text{mm}$, tích hợp hệ thống **5 điểm kích nâng chuyên dụng (5 Jacks)** gồm 3 điểm tựa chuẩn Bessel triệt tiêu 100% độ võng tự thân và 2 điểm chống lật góc biên, kết hợp chân tăng chỉnh thủy chuẩn đáy sàn vững như bàn thạch, dòng sản phẩm **chân giá đỡ bàn map Werka 238** (Stand For Granite Surface Plates) mã tiêu chuẩn **238-5004** cùng series khung liền khối **7401-F** là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về nguyên lý 3 điểm tựa Bessel, hệ thống 5 kích nâng chống lật, khung thép chịu tải chống rung và quy trình cân chỉnh thủy chuẩn bàn đá.

Sở hữu **chân giá đỡ bàn map Werka 238** chính hãng của Đức mang lại bệ đỡ kiên cố vững chãi, bảo vệ độ phẳng Grade 00 vĩnh cửu và độ chuẩn xác cơ học đỉnh cao cho mọi phòng Lab chuẩn lường, xưởng tiện phay CNC và trung tâm kiểm định chất lượng sản phẩm.

Nỗi đau giá đỡ tự chế: Sự cong võng do trọng lực bản thân và hiểm họa lật đổ bàn đá Granite

Khi các nhà máy cơ khí đầu tư những tấm bàn map đá Granite tự nhiên đắt tiền đạt chuẩn siêu chính xác Grade 00 hoặc Grade 0.

Nhiều đơn vị chủ quan tự hàn các khung sắt hộp dân dụng 4 chân thông thường mà không tính toán đến các điểm phân bố ứng suất đàn hồi của đá.

Khối đá Granite nặng từ 200kg đến 800kg khi đặt tỳ tự do lên 4 góc bàn hàn sẽ chịu lực uốn võng rất lớn ở vùng trung tâm (hiện tượng võng do trọng lượng bản thân Sagging under self-weight).

Làm bề mặt đá bị biến dạng cong võng từ 5 đến 15 micromet, phá hủy hoàn toàn độ phẳng chuẩn lường ban đầu của nhà sản xuất.

Khung sắt tự chế thiếu các chân tăng chỉnh vi mô khiến mặt bàn bị khập khiễng, rung rinh mỗi khi có xe nâng chạy qua hoặc khi máy phay CNC bên cạnh gia công rung chấn.

Đặc biệt nguy hiểm là khi đặt các khối phôi cơ khí nặng ở góc rìa mép bàn, khung đỡ không có cơ cấu chống lật sẽ khiến cả khối đá bị lật nghiêng đổ sập, gây tai nạn lao động nghiêm trọng.

Mặt khác, việc dùng thước cặp hay thước panme cũng không thể cho ra kết quả đúng nếu bệ bàn map quy chiếu bị rung lắc.

Chính sự bất cập thực tế này đòi hỏi giải pháp chân giá đỡ chuyên dụng chuẩn lường từ **chân giá đỡ bàn map Werka 238**.

Sử dụng **chân giá đỡ bàn map Werka 238** giúp khối đá Granite đạt trạng thái cân bằng ứng suất lý tưởng, giữ trọn độ phẳng Grade 00 và loại bỏ 100% rủi ro lật đổ.

Trang bị **chân giá đỡ bàn map Werka 238** là bảo chứng cho sự kiên cố, an toàn lao động và độ chuẩn xác đo lường số 1.

Nguyên lý 3 điểm tựa chuẩn Bessel – Triệt tiêu 100% độ võng đàn hồi của đá Granite

Giá đỡ Werka được thiết kế tuân thủ nghiêm ngặt theo **nguyên lý 3 điểm tựa chuẩn Bessel (Airy & Bessel Points Principle)** của ngành đo lường học quốc tế:

Theo hình học không gian, 3 điểm không thẳng hàng luôn xác định một mặt phẳng duy nhất vững chắc tuyệt đối mà không bao giờ bị bập bênh.

Werka bố trí 3 kích nâng chịu lực chính tại các vị trí tính toán chính xác (cách mép biên khoảng 22% chiều dài và chiều rộng của tấm đá).

Tại các vị trí điểm Bessel này, mô-men uốn do trọng lượng bản thân khối đá gây ra ở vùng trung tâm và vùng mép biên triệt tiêu lẫn nhau.

Giúp toàn bộ khối đá Granite đạt trạng thái không ứng suất uốn (Zero-bending stress), duy trì độ phẳng bề mặt ở mức tối ưu tuyệt đối như khi mài tại nhà máy.

Khối đá nằm êm ái trên 3 chén tựa mạ Crom cứng, triệt tiêu hoàn toàn hiện tượng biến dạng nhiệt và co ngót cơ học.

Nguyên lý Bessel thông minh của **chân giá đỡ bàn map Werka 238** bảo tồn nguyên vẹn độ phẳng Grade 00 của bàn đá suốt nhiều thập kỷ sử dụng.

Hệ thống 5 điểm kích nâng chuyên dụng – 3 điểm chịu lực chính và 2 điểm chống lật

Hệ thống nâng đỡ trên đỉnh khung giá đỡ Werka bao gồm **5 điểm kích nâng điều chỉnh độc lập (5 Heavy-Duty Jacks)**:

– 3 Kích nâng chịu lực chính (Primary Support Jacks): Chịu 100% tải trọng của toàn bộ khối đá Granite và tải trọng phôi đo kiểm đặt lên bàn.

Mỗi kích nâng tích hợp trục ren vi chỉnh bước nhuyễn và đĩa đệm bằng thép tôi cứng, cho phép nâng hạ cân chỉnh độ cao từng góc đá chính xác từng micromet.

– 2 Kích nâng chống lật an toàn (Stability / Anti-tilt Jacks): Được bố trí tại 2 góc biên còn lại của khung giá đỡ.

Sau khi đã cân chỉnh 3 điểm chịu lực chính hoàn tất, 2 kích phụ này được vặn nhẹ tiến lên vừa chạm vào đáy đá với lực tỳ êm ái.

Đóng vai trò như các chốt an toàn chống lật, ngăn chặn tuyệt đối hiện tượng khối đá bị bập bênh hoặc lật đổ khi kỹ sư đặt phôi khuôn mẫu nặng ở các mép rìa bàn.

Hệ thống 5 kích nâng tối ưu của **chân giá đỡ bàn map Werka 238** mang lại sự ổn định và an toàn tuyệt đối trong mọi điều kiện thao tác.

Chân đế tăng chỉnh thăng bằng đáy – Cân chỉnh thủy chuẩn trên mọi mặt sàn xưởng

Dưới đáy của 4 chân trụ giá đỡ Werka được trang bị hệ thống **chân tăng chỉnh thăng bằng công nghiệp (Adjustable Leveling Feet)**:

Bát chân đế bằng thép đúc bản rộng dày dặn, bọc đế cao su chống trượt và hấp thụ rung chấn lan truyền từ nền xưởng.

Trục ren chịu lực cỡ lớn M20 – M24 cho phép người thợ dùng cờ-lê tăng hạ độ cao từng chân một cách nhẹ nhàng.

Dễ dàng cân chỉnh thủy chuẩn thăng bằng tuyệt đối cho toàn bộ hệ thống ngay cả trên những mặt sàn phân xưởng bị lồi lõm hoặc dốc nghiêng.

Giúp mặt bàn đá Granite đạt trạng thái nằm ngang thủy chuẩn hoàn hảo khi đo kiểm bằng nivo khung hoặc máy đo tự chuẩn Autocollimator.

Hệ thống chân tăng chỉnh linh hoạt của **chân giá đỡ bàn map Werka 238** giải quyết triệt để bài toán mặt sàn gồ ghề ngoài thực tế nhà máy.

Khung thép hộp dập hàn kết cấu cứng vững – Chống rung chấn lan truyền từ sàn máy

Toàn bộ phần thân của giá đỡ Werka được chế tạo từ **thép hộp kết cấu dày dặn (Heavy-gauge Structural Steel Tubing)**:

Các thanh giằng ngang và giằng dọc được hàn liên kết công nghệ cao theo hình hộp không gian hộp kín đa chiều.

Tạo nên một kết cấu khung có khả năng chịu tải trọng tĩnh lên tới hàng nghìn kilôgam mà không bị biến dạng đàn hồi.

Bề mặt khung thép được xử lý phun cát làm sạch và sơn tĩnh điện công nghiệp màu xám bạc sang trọng, chống trầy xước và kháng dầu mỡ tuyệt hảo.

Khối lượng khung thép đầm chắc kết hợp cấu trúc triệt tiêu dao động giúp hấp thụ và cô lập hoàn toàn các rung chấn lan truyền từ máy dập, máy phay CNC hoạt động xung quanh.

Khung thép chịu lực kiên cố của **chân giá đỡ bàn map Werka 238** tạo nền móng vững chắc như bàn thạch cho mọi nguyên công đo kiểm chính xác.

Phân loại 2 dòng giá đỡ Werka: Dòng tiêu chuẩn 238 và Dòng tích hợp nguyên khối 7401-F

Dòng sản phẩm Stand For Granite Surface Plates của Werka cung cấp 2 tùy chọn thiết kế chuyên biệt:

1. Series Werka 238 (Mã 238-5004, 238-5011, 238-5028): Dòng chân giá đỡ tiêu chuẩn lắp ghép linh hoạt, tối ưu chi phí vận chuyển và dễ dàng di chuyển lắp đặt trong các phòng Lab có cửa hẹp.

2. Series Werka 7401-F (Mã 7401-600F, 7401-750F, 7401-1000F): Dòng khung giá đỡ liền khối tích hợp cao cấp (Integrated Stand), hàn cứng vững toàn bộ kết cấu, độ ổn định chống rung tối thượng cho các nhà máy gia công nặng.

Cả hai dòng đều tích hợp đầy đủ 5 kích nâng chuẩn Bessel và chân tăng chỉnh thăng bằng đáy chuyên dụng.

Tùy theo không gian lắp đặt và điều kiện vận hành, khách hàng có thể dễ dàng lựa chọn model phù hợp nhất.

Thông số kỹ thuật chân giá đỡ bàn map Werka 238 và 7401 Series

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng chân giá đỡ bàn map đá Granite tự nhiên hãng Werka Đức:

Model **chân giá đỡ bàn map Werka 238** phiên bản 238-5004 chuyên dụng cho bàn đá Granite kích thước 600x450x100mm tích hợp 5 điểm kích nâng chuẩn Bessel chính xác cao.

Sản phẩm được đóng gói công nghiệp bảo vệ an toàn, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **chân giá đỡ bàn map Werka 238** giúp kỹ sư và thợ cơ khí thiết lập bệ đỡ chuẩn lường kiên cố cho bàn đá Granite ngoài hiện trường xưởng máy.

Quy trình 5 bước lắp đặt và cân chỉnh thăng bằng bàn map đá Granite lên chân giá đỡ

Để lắp đặt và cân chỉnh bàn map đá Granite lên chân giá đỡ đúng kỹ thuật chuẩn lường Đức, anh em thực hiện theo 5 bước sau:

Bước 1: Đặt chân giá đỡ và cân chỉnh thăng bằng sàn: Đặt khung giá đỡ vào vị trí phòng Lab, dùng cờ-lê điều chỉnh 4 chân tăng chỉnh đáy kết hợp nivo khung để mặt khung giá đỡ đạt độ thăng bằng sơ bộ.

Bước 2: Hạ tấm bàn đá Granite lên 3 kích nâng chính: Dùng cẩu nâng hoặc xe nâng hạ tấm đá Granite êm ái đặt tỳ chính xác lên 3 điểm kích nâng Bessel chính.

Bước 3: Cân chỉnh thủy chuẩn mặt bàn đá bằng 3 kích chính: Đặt nivo chính xác (0.02mm/m) lên bề mặt đá, điều chỉnh trục ren của 3 kích nâng chính để mặt bàn đá đạt độ thăng bằng thủy chuẩn tuyệt đối theo 2 phương X và Y.

Bước 4: Nâng nhẹ 2 kích phụ chống lật: Vặn 2 kích nâng phụ ở góc biên tiến lên vừa chạm sát vào đáy đá với lực tỳ nhẹ nhàng để chống lật mà không làm thay đổi trạng thái cân bằng của 3 điểm chính.

Bước 5: Khóa ốc hãm an toàn: Siết chặt các ốc khóa hãm trên các kích nâng và chân đế đáy để cố định toàn bộ hệ thống vững như bàn thạch.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa kết cấu thép chịu lực và hệ thống kích nâng Bessel giúp **chân giá đỡ bàn map Werka 238** trở thành bệ đỡ tiêu chuẩn vàng cho mọi bàn map đá đo lường.

Đầu tư trang bị **chân giá đỡ bàn map Werka 238** giúp doanh nghiệp bảo vệ trọn vẹn giá trị thiết bị đo lường đắt tiền và hoàn thiện hồ sơ chứng nhận ISO 9001, IATF 16949.

Độ bền cơ học vượt thời gian của **chân giá đỡ bàn map Werka 238** mang lại sự an tâm tuyệt đối trong từng ca đo kiểm chi tiết cơ khí chính xác.

Ứng dụng thực tế ngoài hiện trường phòng Lab chuẩn lường, xưởng khuôn mẫu và đo kiểm CMM

Thiết bị **chân giá đỡ bàn map Werka 238** là bệ đỡ chuẩn lường phục vụ cho các tác vụ kỹ thuật đặc thù:

Nâng đỡ và cân chỉnh thăng bằng cho các bàn map đá Granite $600\times 450\text{mm}$, $750\times 500\text{mm}$ và $1000\times 750\text{mm}$ trong phòng QC/KCS.

Tạo bệ gá kiên cố cho các thiết bị đo kiểm độ cao, máy đo quang học 2D, bệ so độ dày gắn đồng hồ so và căn mẫu chuẩn.

Làm trạm đo kiểm chi tiết phôi khuôn mẫu, chi tiết đúc động cơ ô tô xe máy ngay tại phân xưởng gia công phay tiện CNC kết hợp cùng đồng hồ so và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **chân giá đỡ bàn map Werka 238** giúp các kỹ sư cơ khí tự tin thiết lập trạm đo kiểm chuẩn lường một cách chuẩn xác và an toàn nhất.

Sản phẩm phù hợp với những ai?

Chân giá đỡ bàn map đá Granite Werka là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Phòng thí nghiệm hiệu chuẩn chuẩn lường ISO/IEC 17025, viện nghiên cứu cơ khí cần bệ đỡ bàn đá Grade 00 chuẩn mực.

Trưởng phòng QC/QA, kỹ sư kiểm tra chất lượng KCS các nhà máy sản xuất linh kiện ô tô, điện tử và khuôn mẫu chính xác.

Các xưởng cơ khí CNC cần trang bị bệ đỡ bàn map đá chịu tải nặng và chống rung chấn ngoài phân xưởng.

Sở hữu **chân giá đỡ bàn map Werka 238** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị giải pháp bệ đỡ bàn đá Granite chuẩn hóa an toàn bền bỉ nên lựa chọn chân giá đỡ bàn map Werka.

Lưu ý khi sử dụng và cách bảo dưỡng chân giá đỡ để duy trì độ thăng bằng lâu dài

Để đảm bảo chân giá đỡ bàn map luôn duy trì độ thăng bằng và khả năng chịu tải tốt nhất, người dùng cần lưu ý các quy tắc sau:

Không tự ý điều chỉnh các kích nâng sau khi đã được chuyên gia hiệu chuẩn cân chỉnh và khóa ốc cố định.

Tránh để nước làm mát hoặc hóa chất tẩy rửa mạnh đọng lâu ngày trên chân đế ren tăng chỉnh đáy sàn.

Định kỳ 6 tháng một lần, dùng nivo khung kiểm tra lại độ thăng bằng thủy chuẩn của mặt bàn đá để kịp thời bù trừ lún nền xưởng.

Thoa một lớp mỡ bôi trơn bảo dưỡng lên các trục ren kích nâng nếu hoạt động trong môi trường có độ ẩm cao.

Vệ sinh định kỳ **chân giá đỡ bàn map Werka 238** giúp thiết bị luôn duy trì độ cứng vững và độ bền cơ học cao nhất.

Không chất tải vượt quá tải trọng danh định của bàn đá và khung giá đỡ để tránh gây biến dạng khung thép.

Các câu hỏi thường gặp khi sử dụng chân giá đỡ bàn map Werka 238

Kết luận

**Chân giá đỡ bàn map Werka 238** cùng các model thuộc series 238 và 7401-F là giải pháp bệ đỡ chịu tải chuyên dụng tuyệt hảo, kiên cố và đẳng cấp hàng đầu thế giới cho các bàn map đá Granite tự nhiên trong phòng QC/KCS và phòng Lab chuẩn lường 4.0. Thiết kế 5 kích nâng chuẩn Bessel triệt tiêu độ võng đàn hồi kết hợp chân tăng chỉnh thủy chuẩn đáy giúp bảo tồn nguyên vẹn độ phẳng Grade 00 của bàn đá vĩnh cửu, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **chân giá đỡ bàn map Werka 238** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
