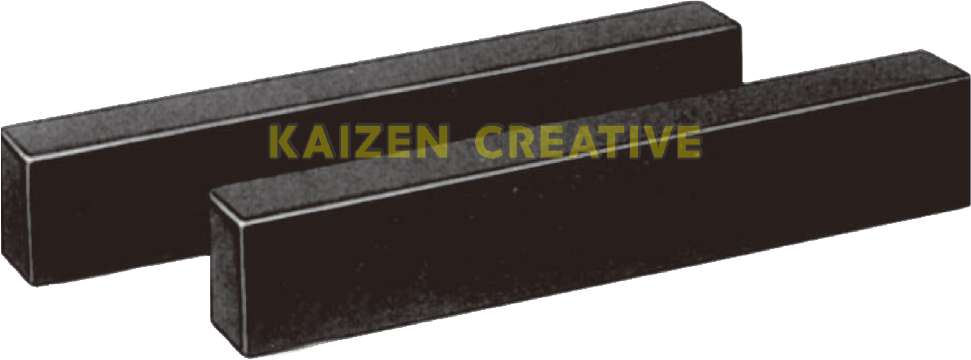

Cặp căn đệm song song chính xác cao đá Granite tự nhiên Grade 00 Werka 7400-1006-00P, 7400-2504-00P, 7400 Series

Trong các phép đo kiểm tra dung sai hình học độ đồng trục, độ đảo hướng tâm và độ phẳng của các trục cán, chi tiết phay tiện phức tạp trên bàn map đá Granite hoặc bàn máy đo tọa độ 3D CMM, việc nâng kê phôi gia công lên một độ cao chuẩn xác và song song tuyệt đối là yêu cầu bắt buộc. Việc sử dụng các căn đệm kim loại bằng thép hoặc gang giá rẻ thường gặp tình trạng hai thanh không đồng đều chiều cao, bị rỉ sét ăn mòn và đặc biệt khi va chạm tạo gờ ba-via làm kênh phôi, dẫn đến sai số đo lường nghiêm trọng.

Để mang lại giải pháp gối kê chuẩn lường song song hoàn hảo theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức, được gia công và mài phẳng theo từng cặp đôi đồng bộ (Pair matching) từ đá Granite đen tự nhiên nguyên khối, đạt cấp chính xác tối thượng **Grade 00** với độ phẳng và độ song song siêu việt chỉ **$1.5\,\mu\text{m}$ (1.5 micromet)**, hoàn toàn không rỉ sét, kháng axit và phi từ tính 100%, dòng sản phẩm **cặp căn đệm đá Granite Werka 7400** (Precision Pair Of Parallels) mã tiêu chuẩn **7400-1006-00P** cùng các kích thước dải rộng tới 630mm là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về công nghệ mài theo cặp đôi đồng bộ, độ song song Grade 00, cơ chế không tạo gờ ba-via và quy trình gá kê đo kiểm chuẩn lường.

Sở hữu **cặp căn đệm đá Granite Werka 7400** chính hãng của Đức mang lại mặt phẳng gối kê song song tuyệt đối, độ ổn định kích thước vĩnh cửu và độ chuẩn xác cơ học đỉnh cao cho mọi kỹ sư kiểm định chất lượng, chuyên gia phòng Lab CMM và thợ cơ khí chính xác.

Nỗi đau căn đệm kim loại: Sự lệch chiều cao cặp đôi, rỉ sét và hiểm họa gờ ba-via làm kênh phôi

Khi các kỹ thuật viên phòng đo lường và thợ tiện phay CNC cần gá kê các chi tiết trục dài hoặc khối phôi hộp lên bàn map để rà độ phẳng và độ song song.

Nếu người thợ sử dụng các thanh căn kê bằng thép mua lẻ không được mài theo cặp, độ cao giữa 2 thanh thường bị chênh lệch từ 0.01mm đến 0.03mm.

Sự chênh lệch này khiến phôi bị đặt nghiêng một góc chéo vô hình, làm sai lệch hoàn toàn kết quả đo kiểm độ đồng trục và độ phẳng của toàn bộ chi tiết.

Khí hậu nóng ẩm xưởng máy làm các căn đệm thép bị oxy hóa rỉ sét nhanh chóng, bề mặt sần sùi làm mất đi tính chuẩn xác hình học ban đầu.

Nguy hiểm nhất là khi phôi thép nặng vô tình va quẹt vào cạnh căn đệm kim loại, vết lõm sẽ đẩy kim loại nhô lên tạo thành gờ ba-via (burrs).

Gờ ba-via này làm kênh phôi và làm trầy xước bề mặt bàn map đá Granite đắt tiền của phòng kiểm định.

Mặt khác, việc dùng thước cặp hay thước panme cũng không thể bù trừ được sai số do bệ kê bị kênh nghiêng này.

Chính sự bất cập này đòi hỏi giải pháp cặp gối kê song song đá Granite tự nhiên mài theo cặp từ **cặp căn đệm đá Granite Werka 7400**.

Sử dụng **cặp căn đệm đá Granite Werka 7400** giúp người thợ sở hữu bệ kê đồng nhất tuyệt đối, độ song song 1.5 micromet và không bao giờ bị rỉ sét hay tạo gờ ba-via.

Trang bị **cặp căn đệm đá Granite Werka 7400** là bảo chứng cho độ tin cậy của mọi phép đo kiểm hình học phức tạp.

Vật liệu đá Granite đen tự nhiên nguyên khối – Kháng mài mòn, kháng axit và phi từ tính 100%

Căn đệm Werka được gia công từ **đá Granite đen tự nhiên nguyên khối (Natural Black Granite)** tuyển chọn kỹ lưỡng:

Cấu trúc tinh thể khoáng vật đồng nhất hình thành qua hàng triệu năm dưới lòng đất, triệt tiêu hoàn toàn ứng suất dư bên trong nên không bao giờ bị biến dạng cong vênh hay co ngót kích thước theo thời gian.

Độ cứng vật lý siêu việt đạt thang Mohs 6-7 (cứng hơn nhiều so với gang và thép tôi), chống mài mòn hoàn hảo khi tỳ đè các phôi kim loại nặng.

Kháng axit và các loại dung dịch tẩy rửa công nghiệp tuyệt đối, không bị ăn mòn rỉ sét trong điều kiện thời tiết nóng ẩm.

Đặc tính **phi từ tính 100% (Non-magnetic)**, hoàn toàn không bị nhiễm từ tính khi đặt gần các bàn hút nam châm hoặc máy CNC.

Hệ số giãn nở nhiệt cực thấp ($5-7 \times 10^{-6}/\text{K}$), duy trì độ song song bất biến ngay cả khi nhiệt độ phòng đo thay đổi.

Vật liệu đá Granite tự nhiên của **cặp căn đệm đá Granite Werka 7400** là chất liệu chuẩn mực hoàn hảo nhất cho gối kê đo lường chính xác.

Công nghệ gia công mài siêu phẳng theo cặp đôi Pair Matching – Đồng nhất chiều cao tuyệt đối

Điểm kỹ thuật cốt lõi làm nên giá trị chuẩn lường của dòng Werka 7400-00P là quy trình **mài phẳng theo từng cặp đôi đồng bộ (2 Measuring surfaces parallel as a pair)**:

Hai thanh đá Granite trong cùng một bộ được kẹp gá song song và gia công mài khôn kim cương đồng thời trong cùng một nguyên công cắt gọt duy nhất.

Đảm bảo cả 2 mặt đo đối diện của mỗi thanh đều đạt độ phẳng tuyệt đối và độ song song hoàn hảo giữa mặt trên và mặt dưới.

Đặc biệt, chiều cao danh nghĩa giữa 2 thanh trong cùng một cặp đạt mức trùng khớp tuyệt đối với sai số chênh lệch gần như bằng 0.

Khi đặt 2 thanh căn đệm ở 2 đầu phôi gia công, phôi sẽ nằm trên một mặt phẳng song song lý tưởng tuyệt đối với mặt bàn map chuẩn quy chiếu.

Triệt tiêu 100% độ nghiêng chéo góc và độ rung bập bênh khi thực hiện phép đo quét đầu đo đồng hồ so.

Công nghệ mài theo cặp đôi của **cặp căn đệm đá Granite Werka 7400** mang lại nền tảng gá kê tin cậy tuyệt đối cho mọi kỹ sư đo lường.

Cấp chính xác Grade 00 tiêu chuẩn Đức – Độ phẳng và độ song song kỷ lục 1.5 micromet

Toàn bộ các bề mặt làm việc của cặp căn đệm Werka được mài khôn kim cương siêu tinh xảo đạt cấp chính xác tối thượng **Grade 00 (tiêu chuẩn DIN của Đức)**:

Độ phẳng bề mặt (Flatness) đạt mức kỷ lục chỉ **$1.5\,\mu\text{m}$ (1.5 micromet)** cho các size 100mm, 160mm và tối đa chỉ **$6.0\,\mu\text{m}$** cho size dài 630mm.

Độ song song giữa 2 mặt đo (Parallelism) đạt mức siêu việt chỉ **$1.5\,\mu\text{m}$ (size 100mm, 160mm)** và **$2.0\,\mu\text{m}$ (size 250mm)**.

Cho phép các chuyên gia hiệu chuẩn kiểm soát chặt chẽ dung sai độ phẳng và độ song song của các trục chuyển động CMM ở cấp độ micromet.

Độ chuẩn xác đỉnh cao của **cặp căn đệm đá Granite Werka 7400** đáp ứng những tiêu chuẩn đo lường khắt khe nhất của các phòng thí nghiệm quốc tế ISO/IEC 17025.

Đầu tư trang bị **cặp căn đệm đá Granite Werka 7400** giúp nâng cao năng lực đo kiểm chuẩn lường cho toàn bộ phân xưởng.

Đặc tính không tạo gờ ba-via (No Burrs) – An toàn tuyệt đối cho bàn map đá và chi tiết phôi

Ưu điểm sống còn của đá Granite đen khi sử dụng làm căn đệm gá kê là đặc tính **không bao giờ tạo gờ ba-via (No Burrs)**:

Khi có phôi kim loại nặng hoặc vật sắc nhọn vô tình va quẹt vào cạnh của thanh đá Granite.

Cấu trúc tinh thể đá chỉ bị vỡ vụn một điểm siêu nhỏ ở vùng va chạm (tạo vết lõm cục bộ mà không nhô gờ lên).

Bề mặt kê xung quanh vẫn duy trì độ phẳng và độ song song chuẩn xác 100%.

Không có bất kỳ gờ kim loại nào nhô lên làm kênh phôi hoặc làm trầy xước bề mặt bàn map đá Granite quy chiếu.

Bảo vệ toàn diện độ chính xác của các phép đo kiểm và kéo dài tuổi thọ thiết bị đo suốt đời.

Đặc tính không tạo ba-via của **cặp căn đệm đá Granite Werka 7400** mang lại sự an tâm tuyệt đối trong môi trường phân xưởng cơ khí bận rộn.

Báo cáo kiểm định chất lượng xuất xưởng Inspection Report chính hãng của Đức

Mỗi bộ cặp căn đệm Granite Werka xuất xưởng đều được cấp kèm một **Báo cáo kiểm định chất lượng chính hãng (Inspection Report)**:

Ghi nhận chi tiết sai số độ phẳng và độ song song thực tế của từng thanh đá được kiểm tra bằng thiết bị đo giao thoa Laser của Đức.

Chứng nhận từng cặp đôi đều đạt chuẩn cấp chính xác Grade 00 theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức.

Đảm bảo 100% thiết bị đến tay người dùng đều có thông số chuẩn lường minh bạch và truy xuất nguồn gốc rõ ràng.

Đáp ứng đầy đủ hồ sơ kỹ thuật phục vụ đánh giá cấp chứng nhận tiêu chuẩn ISO 9001, IATF 16949 và ISO/IEC 17025.

Sự minh bạch chuẩn lường của **cặp căn đệm đá Granite Werka 7400** đem lại sự tin cậy tuyệt đối cho các chuyên gia kiểm định chất lượng.

Thông số kỹ thuật cặp căn đệm đá Granite Werka 7400 Series

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng cặp căn đệm song song đá Granite Grade 00 hãng Werka Đức:

Model **cặp căn đệm đá Granite Werka 7400** phiên bản 7400-1006-00P có kích thước 100x63x16mm chuẩn lường Grade 00 độ phẳng 1.5um độ song song 1.5um mài theo cặp chính xác cao.

Sản phẩm được đóng hộp gỗ bảo vệ chuyên dụng theo từng cặp đôi, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **cặp căn đệm đá Granite Werka 7400** giúp kỹ sư và thợ cơ khí xử lý hoàn hảo bài toán gối kê phôi song song đo kiểm độ đồng trục và độ phẳng ngoài hiện trường xưởng máy.

Quy trình 5 bước kê phôi và kiểm tra độ đảo đồng trục trên bàn map đá Granite

Để thực hiện phép đo kiểm tra độ đồng trục và độ song song của phôi gia công đúng kỹ thuật bằng cặp căn đệm đá Granite, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn vải sợi microfiber thấm cồn công nghiệp lau sạch bụi bẩn trên mặt bàn map đá Granite và cả 2 thanh căn đệm đá.

Bước 2: Đặt 2 thanh căn đệm song song: Đặt 2 thanh căn đệm đá Granite lên bàn map ở khoảng cách phù hợp với chiều dài phôi cần đo.

Bước 3: Đặt phôi gia công lên gối kê: Đặt nhẹ nhàng chi tiết phôi hoặc khối gá chữ V lên bề mặt trên của 2 thanh căn đệm.

Bước 4: Gá đồng hồ so và quét đo dung sai: Đặt chân đế từ gắn đồng hồ so lên bàn map, đưa đầu đo tiếp xúc lên đỉnh phôi và di chuyển dọc theo chiều dài để đọc độ song song.

Bước 5: Ghi nhận số liệu và cất giữ bảo quản: Ghi nhận giá trị dung sai thực tế, lau sạch bề mặt đá và cất cặp căn đệm vào hộp gỗ lót xốp bảo vệ an toàn.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa đá Granite đen tự nhiên và công nghệ mài theo cặp đôi giúp **cặp căn đệm đá Granite Werka 7400** trở thành bộ gối kê chuẩn lường không thể thiếu cho phòng đo kiểm.

Đầu tư trang bị **cặp căn đệm đá Granite Werka 7400** giúp doanh nghiệp nâng cao độ chính xác đo kiểm và loại bỏ hoàn toàn sai số do gối kê không đồng bộ.

Độ bền cơ học vượt thời gian của **cặp căn đệm đá Granite Werka 7400** mang lại sự an tâm tuyệt đối trong từng ca kiểm định chất lượng sản phẩm.

Ứng dụng thực tế ngoài hiện trường phòng Lab CMM, xưởng khuôn mẫu và đo kiểm trục cán

Thiết bị **cặp căn đệm đá Granite Werka 7400** là gối kê chuẩn quy chiếu phục vụ cho các tác vụ kỹ thuật đặc thù:

Kê gá các chi tiết trục cán dài, thanh trượt dẫn hướng để đo kiểm độ đồng trục và độ thẳng trên bàn map đá Granite.

Nâng kê phôi khuôn mẫu, chi tiết đúc chính xác trên bàn máy đo tọa độ 3D CMM để đầu đo dò quét được các mặt đáy.

Làm bệ kê chuẩn song song phục vụ kiểm tra dung sai hình học kết hợp cùng đồng hồ so và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **cặp căn đệm đá Granite Werka 7400** giúp các kỹ sư cơ khí tự tin thiết lập mọi phép đo kiểm song song một cách chuẩn xác và nhàn nhã nhất.

Sản phẩm phù hợp với những ai?

Cặp căn đệm song song đá Granite tự nhiên Werka là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ sư kiểm tra chất lượng KCS, chuyên viên phòng thí nghiệm hiệu chuẩn chuẩn lường ISO/IEC 17025.

Kỹ thuật viên vận hành máy đo tọa độ không gian 3D CMM, máy quét quang học 3D trong các nhà máy sản xuất linh kiện ô tô.

Thợ tiện phay CNC, thợ khuôn mẫu chính xác cần gối kê song song chuẩn lường không lo rỉ sét.

Sở hữu **cặp căn đệm đá Granite Werka 7400** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị giải pháp gối kê chuẩn hóa bền bỉ trọn đời nên lựa chọn cặp căn đệm đá Granite Werka.

Lưu ý khi sử dụng và cách bảo quản cặp căn đệm song song đá Granite để duy trì độ chuẩn xác

Để đảm bảo cặp căn đệm đá Granite luôn duy trì độ phẳng và độ song song Grade 00, người dùng cần lưu ý các quy tắc sau:

Luôn sử dụng theo đúng cặp đôi được đánh số đồng bộ đi kèm, không tráo đổi thanh đá từ bộ này sang bộ khác.

Lau sạch bụi cát và mạt sắt trên bề mặt bàn map trước khi đặt thanh đá lên để tránh làm trầy xước bề mặt mài gương.

Chỉ sử dụng cồn công nghiệp hoặc nước lau kính chuyên dụng để vệ sinh; không dùng dung dịch axit mạnh tẩy rửa.

Cất giữ cặp thanh đá trong hộp gỗ chuyên dụng có lót xốp bảo vệ sau mỗi lần sử dụng.

Vệ sinh định kỳ **cặp căn đệm đá Granite Werka 7400** giúp thiết bị luôn duy trì độ nhẵn bóng và độ song song chuẩn lường cao nhất.

Bảo quản hộp gỗ ở nơi khô ráo thoáng mát, tránh va đập mạnh làm sứt mẻ các cạnh mép đá.

Các câu hỏi thường gặp khi sử dụng cặp căn đệm đá Granite Werka 7400

Kết luận

**Cặp căn đệm đá Granite Werka 7400** cùng các model thuộc series 7400-00P Grade 00 là giải pháp gối kê song song chuẩn lường tuyệt hảo, bất biến và đẳng cấp hàng đầu thế giới cho các kỹ sư kiểm tra chất lượng KCS, máy đo tọa độ 3D CMM và phòng hiệu chuẩn lường 4.0. Cấu trúc đá Granite đen tự nhiên mài theo cặp đôi đồng bộ đạt chuẩn Grade 00 của Đức, kháng mài mòn, không rỉ sét và không tạo ba-via giúp người thợ hoàn toàn yên tâm làm chủ các phép đo dung sai hình học phức tạp, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **cặp căn đệm đá Granite Werka 7400** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
