Cụm Kết Cấu Đá Granite Cho Hệ Thống Định Vị Chính Xác Cao (Precision Granite Assembly Stage 3)

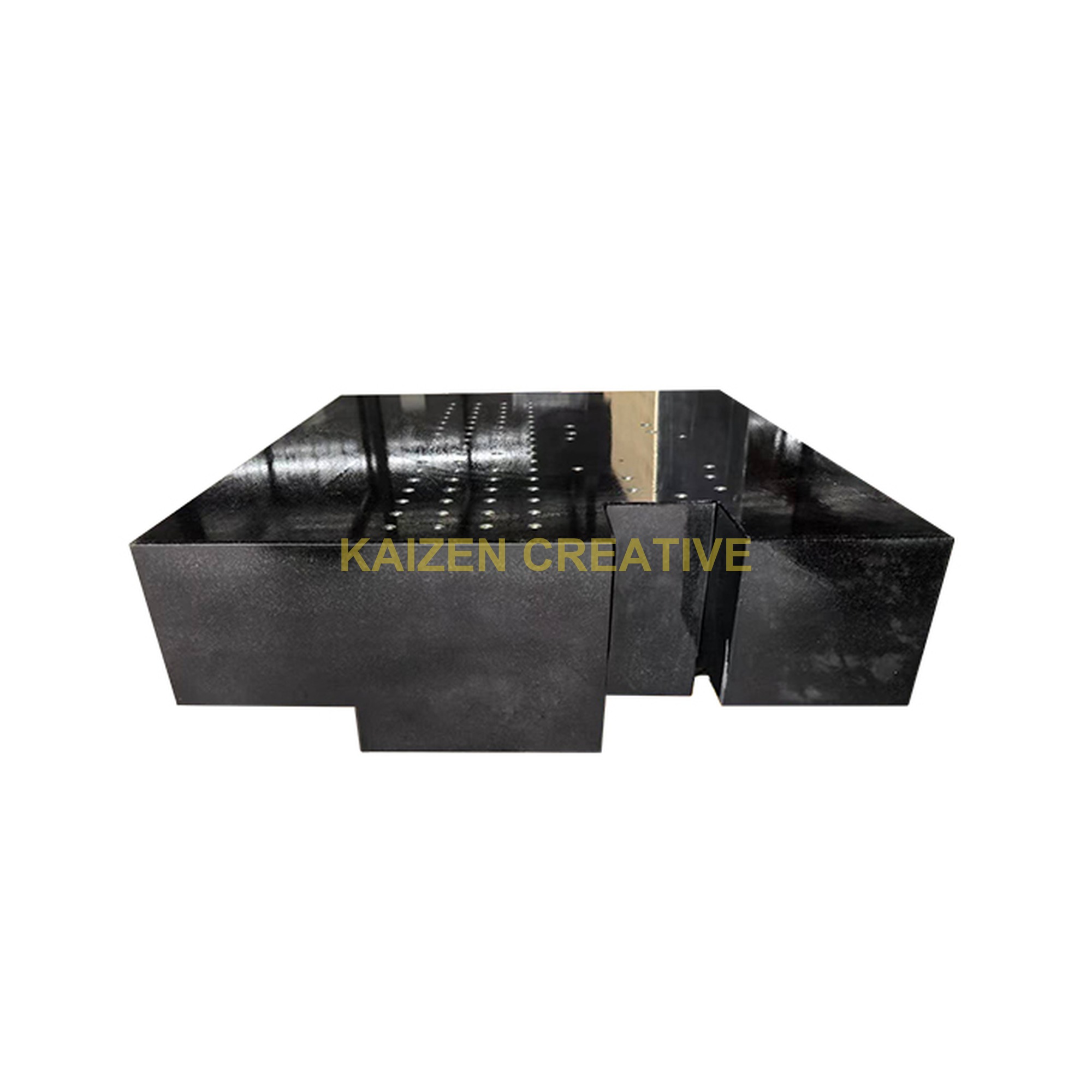

Cụm Kết Cấu Đá Granite Cho Hệ Thống Định Vị Chính Xác Cao (Precision Granite Assembly Stage 3) là giải pháp kết cấu tích hợp đỉnh cao do Kaizen Creative thiết kế và gia công chế tạo theo yêu cầu kỹ thuật chuyên sâu. Sản phẩm biến đặc tính ổn định nhiệt và khử rung chấn tự nhiên của đá granite chất lượng cao thành bộ khung sườn chịu lực (structural chassis) nguyên khối cho các thiết bị đo kiểm chuẩn lường, máy tự động hóa và trạm định vị cơ khí vi mô.
Khác với việc lắp ghép các chi tiết kim loại rời rạc dễ bị sai lệch vị trí, cụm kết cấu đá granite được thiết kế và chế tác như một thực thể bất biến duy nhất. Cấu trúc nguyên khối loại bỏ hoàn toàn các khe hở mặt ghép, sự mài mòn tiếp xúc và hiện tượng trôi sai số hình học theo thời gian.
Triết Lý Thiết Kế: Thống Nhất & Bất Biến (Unity and Invariance)
Nguyên lý cốt lõi của kết cấu đá granite là tối thiểu hóa tối đa các giao diện tiếp xúc giữa các vật liệu dị chất. Việc chế tạo toàn bộ khung chịu lực chính từ cùng một chất liệu đá granite mang lại các ưu thế vượt bậc:
- Phản ứng nhiệt đồng nhất tuyệt đối: Loại bỏ hoàn toàn sự cong vênh hoặc biến dạng góc do chênh lệch hệ số giãn nở nhiệt giữa các bộ phận khác nhau khi nhiệt độ môi trường thay đổi.
- Khả năng triệt tiêu dao động tự nhiên: Cấu trúc tinh thể hạt mịn của đá granite hấp thụ và làm suy giảm rung động nhanh gấp 10-15 lần so với gang xám hay thép đúc, bảo vệ tối ưu quy trình đo lường vi mô.
- Quan hệ hình học vĩnh cửu: Các mặt phẳng chuẩn, góc vuông và đường dẫn hướng được gia công trực tiếp vào khối đá tự nhiên đã qua lão hóa hàng triệu năm, không còn tồn dư ứng suất nội sinh.
3 Cấu Hình Kết Cấu Đặc Trưng
1. Khung Đo Lường Chuẩn (The Granite Metrology Frame)
Kết cấu tích hợp gồm bệ đế granite, các cột chịu lực đứng và dầm cầu ngang tạo thành bộ khung xương vững chắc cho máy đo CMM 3 chiều, hệ thống đo thị giác tự động (vision systems) và máy so quang học. Tạo lập một không gian đo lường bất biến, khóa cứng tọa độ tương quan giữa đầu dò và phôi mẫu.
2. Hệ Thống Dẫn Động Đa Trục Granite (The Granite Multi-Axis Motion System)
Toàn bộ bệ đế, rãnh ray dẫn hướng và bàn trượt động học đều được chế tác vi cơ khí từ đá granite (cho các hệ trục XY hoặc XYZ trong kiểm tra bán dẫn, lắp ráp vi mạch photonics). Đạt độ lặp lại vị trí cấp nanomet nhờ sự đồng nhất vật liệu, triệt tiêu ma sát trượt giật (stick-slip).
3. Trạm Chuẩn Làm Việc Nền Tảng (The Granite Foundation Work Cell)
Khối đá granite nguyên khối khổ lớn tích hợp mặt làm việc siêu phẳng, rãnh chữ T, hệ thống ren cấy kim loại Inox/Invar và cạnh chuẩn vuông góc cấp Master. Đóng vai trò mốc chuẩn cơ sở duy nhất cho toàn bộ dây chuyền lắp ráp và đo kiểm chất lượng cao.
Thông Số Kỹ Thuật Tham Khảo
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn | Ghi Chú |
|---|---|---|
| Vật liệu cấu thành | Đá Granite đen tự nhiên (Black Granite) | Độ hạt siêu mịn, cấu trúc đồng nhất |
| Khối lượng thể tích | 3.000 – 3.100 kg/m³ | Mật độ cao, độ xốp < 0.1% |
| Hệ số giãn nở nhiệt (CTE) | (4.2 – 4.8) × 10⁻⁶ / °C | Bằng 1/3 gang xám và thép |
| Cấp chính xác bề mặt | Grade 00 / Grade 000 (DIN 876) | Độ phẳng ≤ 1.5 – 3.5 µm tùy khổ |
| Độ vuông góc / Song song | ≤ 0.002 – 0.005 mm / m | Gia công mài rà lapping vi mô |
| Chi tiết cấy liên kết | Insert Inox 304/316, hợp kim Invar | Keo epoxy chuyên dụng triệt tiêu ứng suất |
Lĩnh Vực Ứng Dụng Thực Tế
- Khung bệ máy đo tọa độ không gian 3 chiều CMM thế hệ mới.
- Hệ thống bàn trượt kiểm tra wafer và bao gói vi mạch bán dẫn.
- Bệ máy khắc laser siêu chính xác, máy vi cơ điện tử MEMS.
- Hệ thống đo kiểm thị giác AI công nghiệp độ phân giải cao.
🛡️ Cam Kết Dịch Vụ Gia Công & Hiệu Chuẩn Tại Kaizen Creative
- Gia công chuẩn xác theo bản vẽ CAD/3D: Tiếp nhận file bản vẽ kỹ thuật, mô phỏng tải trọng và tối ưu hóa kết cấu trước khi gia công.
- Kiểm tra toàn diện trước khi xuất xưởng: Đo kiểm bằng máy giao thoa Laser (Laser Interferometer), ni-vô điện tử chính xác và cung cấp chứng chỉ đo lường kèm theo.
- Hỗ trợ kỹ thuật tại nhà máy: Tư vấn giải pháp lắp đặt, cân chỉnh chống rung và định vị bệ máy trực tiếp tại hiện trường.
Liên hệ ngay với bộ phận kỹ thuật của Kaizen Creative để được tư vấn thiết kế và báo giá chi tiết theo từng cấu hình chuyên biệt.
