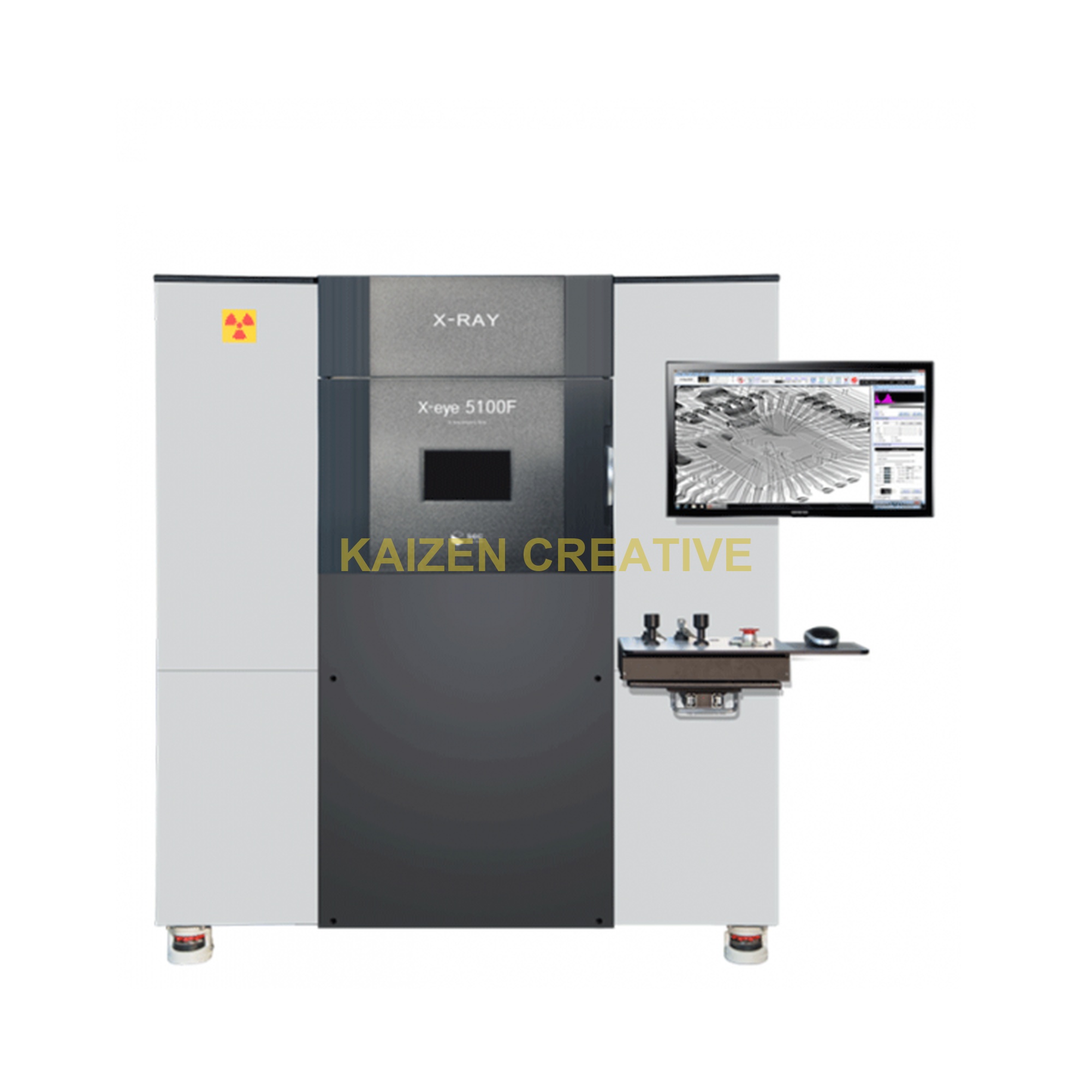

Máy Soi X-Ray Kiểm Tra Linh Kiện Điện Tử SMT SEC X-eye 5100F
1. Giới thiệu Máy X-Ray SEC X-eye 5100F
X-eye 5100F là dòng máy soi X-Ray công nghiệp chất lượng cao của tập đoàn SEC (Hàn Quốc) – thương hiệu thiết bị kiểm tra X-Ray số 1 Hàn Quốc. Máy được trang bị ống phát tia X Microfocus kín 100kV/120kV cùng bộ thu ảnh phẳng kỹ thuật số Flat Panel Detector (FPD), cung cấp hình ảnh soi kiểm tra sắc nét các mối hàn BGA, CSP, QFN và vi mạch điện tử.
2. Đặc điểm nổi bật của X-eye 5100F
- Ống phát tia X Microfocus công nghệ Hàn Quốc: Tiêu cự phát siêu nhỏ < 5 µm, tuổi thọ vận hành bền bỉ.
- Góc nghiêng bàn quan sát lên tới ±60° (Tilt Axis): Quan sát 3D trực quan hình dáng chân chì hàn bên dưới bóng BGA.
- Tính năng tự động đo tỷ lệ bọt khí (Auto Void Ratio): Tự động tính phần trăm diện tích bọt khí hàn và đánh giá Pass/Fail theo chuẩn IPC-A-610.
- Bàn dịch chuyển mẫu chống rung chuẩn xác: Kích thước bàn mẫu rộng rãi, điều khiển chuột và cần gạt joystick mượt mà.
3. Thông số kỹ thuật SEC X-eye 5100F
| Thông số kỹ thuật | Giá trị tiêu chuẩn (X-eye 5100F) |
|---|---|
| Điện áp / Dòng ống phát | 100 kV / 200 µA (Tùy chọn 120 kV) |
| Kích thước điểm phát (Focal Spot) | < 5 µm Microfocus |
| Bộ dò ảnh (Detector) | Flat Panel Detector (FPD) TFT / CMOS sắc nét |
| Kích thước bàn mẫu (X-Y Stage) | 460 x 340 mm |
| Độ phóng đại tổng cộng | Lên tới 600X |
4. Ứng dụng thực tế
Kiểm tra chất lượng SMT, bóng hàn BGA, mối hàn chân cắm THT, cầu thiếc hàn ngắn mạch, đứt dây nối và cảm biến điện tử ô tô.
