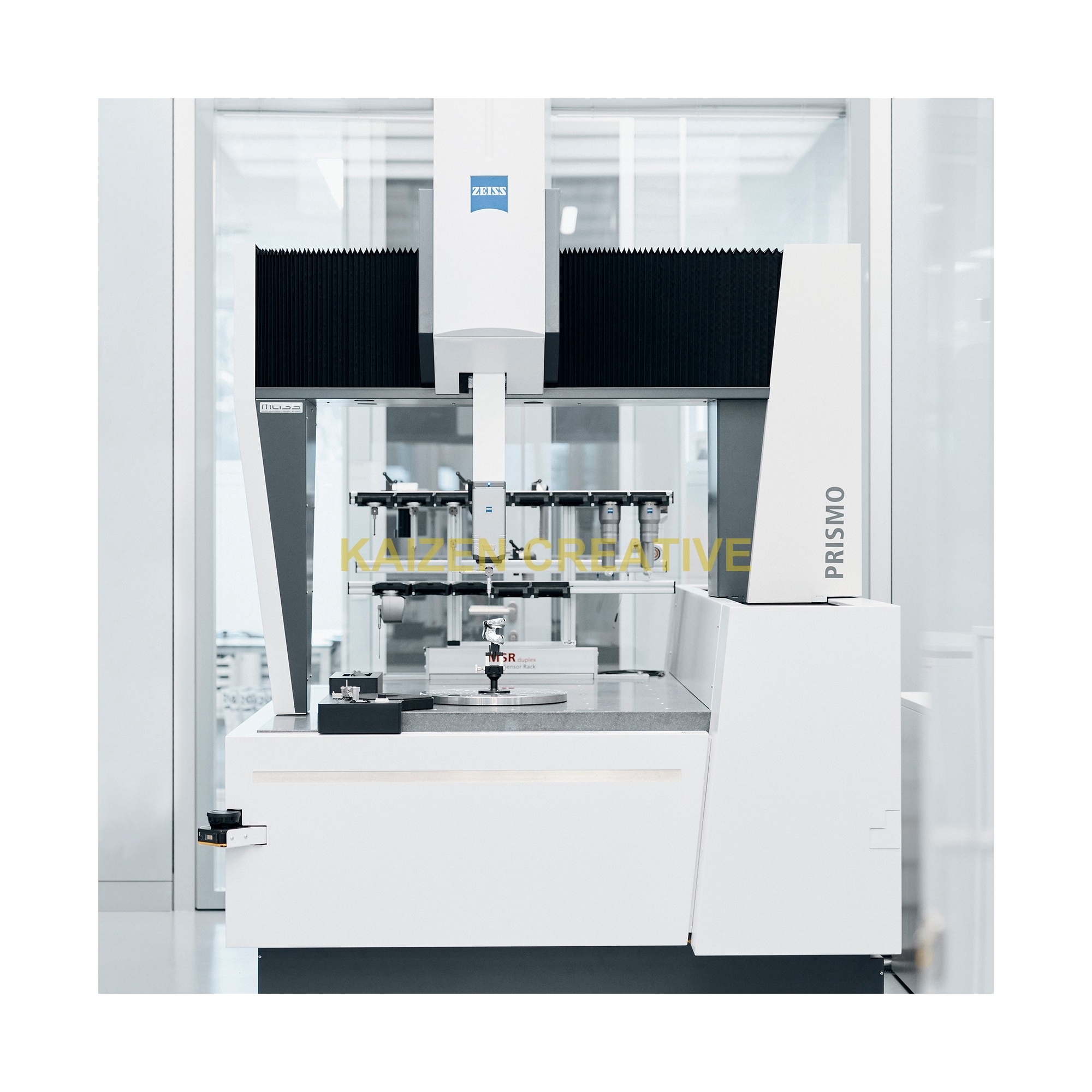

Máy Đo Tọa Độ 3D CMM Siêu Chính Xác ZEISS PRISMO
1. Giới thiệu tổng quan hệ thống ZEISS PRISMO
ZEISS PRISMO là chuẩn mực toàn cầu về máy đo tọa độ 3 chiều siêu chính xác cho các phòng kiểm nghiệm tiêu chuẩn và phòng nghiên cứu R&D. Với độ chính xác chỉ dưới 1 micron, PRISMO đại diện cho đỉnh cao công nghệ đo quét tiếp xúc chủ động tốc độ cao (High-Speed Scanning) của ZEISS.
2. Đặc điểm kỹ thuật nổi bật
- Độ chính xác cấp độ tham chiếu (Sub-micron Accuracy): Sai số chỉ từ 0.7 + L/400 µm, là máy đo chuẩn tham chiếu cho ngành hàng không vũ trụ, ô tô cao cấp và gia công bánh răng chính xác.
- Kết cấu vật liệu sợi Carbon (CFRP) & Ceramic: Dầm cầu bằng gốm và sợi carbon gia cường mang lại độ cứng vững cơ học vượt trội và khả năng chống biến dạng nhiệt vô địch.
- Cảm biến quét chủ động VAST gold / VAST navigator: Cho lực tiếp xúc đầu đo luôn ổn định, tự động tối ưu tốc độ quét dựa trên biên dạng phôi.
- Hệ thống giảm chấn khí nén chủ động (Active Air Damping): Triệt tiêu 99% xung động ngoại cảnh từ nền móng nhà máy, bảo đảm kết quả đo lường luôn chính xác tuyệt đối.
3. Thông số kỹ thuật chi tiết ZEISS PRISMO
| Thông số kỹ thuật | Giá trị tiêu chuẩn (ZEISS PRISMO) |
|---|---|
| Hành trình đo (X × Y × Z) | 700/900/1200/1600 × 900 ~ 4200 × 500 ~ 1000 mm |
| Độ chính xác đo lường (E0, MPE) | Từ 0.7 + L/400 µm |
| Độ chính xác độ tròn (RONt) | 0.7 µm |
| Hệ thống giảm chấn | Hệ thống cách ly rung động chủ động khí nén (Active Pneumatic Damping) |
| Đầu đo tương thích | VAST gold, VAST XTR gold, ROTOS (Đo độ nhám), LineScan, DotScan |
Ứng dụng: Đo kiểm trục khuỷu, thân động cơ, bánh răng độ chính xác cao, cánh tuabin phản lực máy bay và các chi tiết chuẩn phòng lab Metrology.
