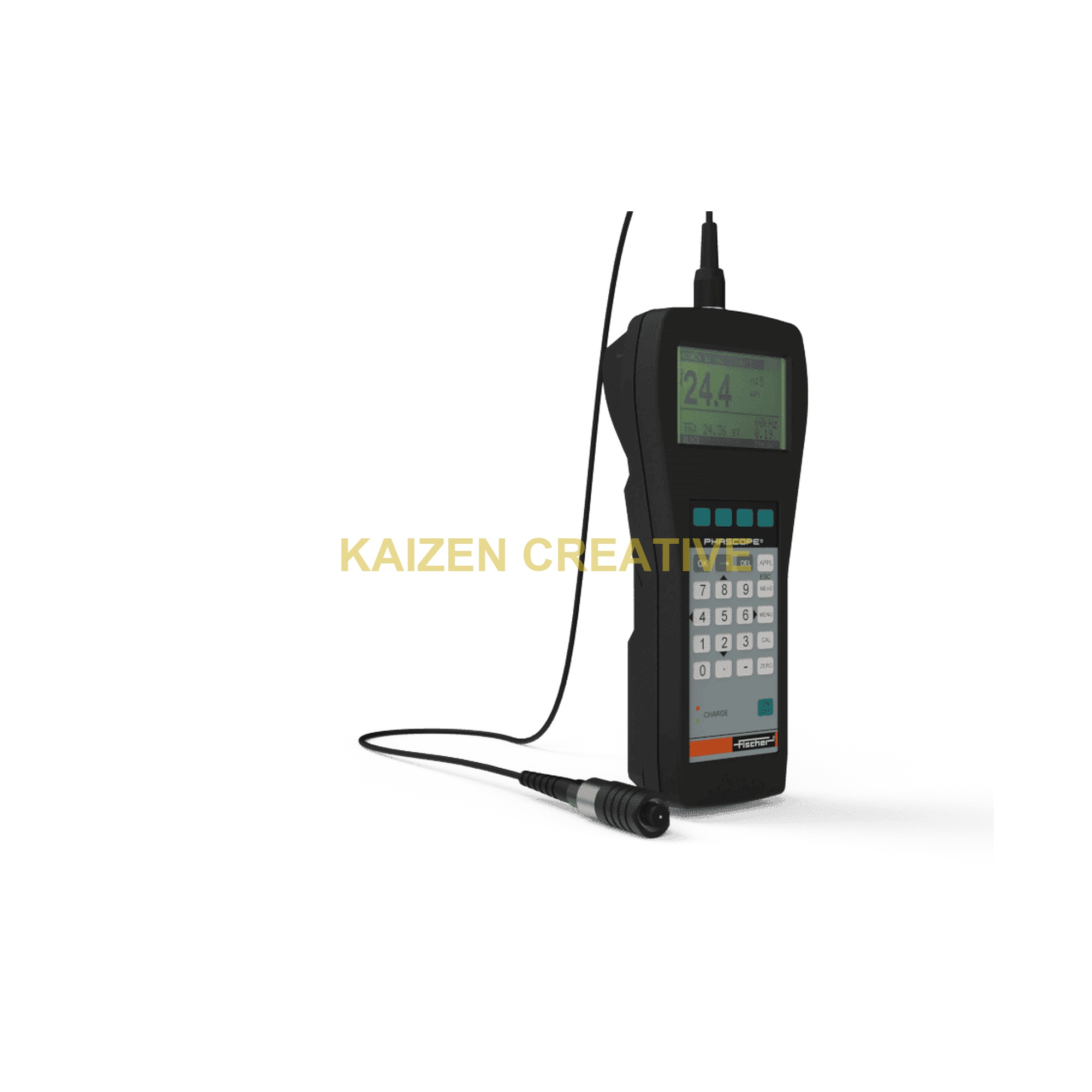

Máy Đo Độ Dày Lớp Mạ Dòng Điện Xoáy Nhạy Pha PHASCOPE PMP10
1. Giới thiệu tổng quan máy đo PHASCOPE® PMP10
PHASCOPE® PMP10 là thiết bị đo độ dày lớp phủ cầm tay chuyên dụng sử dụng phương pháp dòng điện xoáy nhạy pha (Phase-sensitive Eddy Current Method theo tiêu chuẩn ISO 21968). Phương pháp đột phá này cho phép đo chính xác độ dày các lớp phủ kim loại trên bất kỳ kim loại nền nào, bất kể tính chất từ tính hay độ nhám bề mặt của chi tiết mẫu.
2. Ưu thế vượt trội của phương pháp nhạy pha
- Không bị ảnh hưởng bởi độ nhám bề mặt và hình học mẫu: Tín hiệu pha đo lường độc lập với khoảng cách tiếp xúc (Lift-off), lý tưởng cho đo đinh ốc vít, bu lông, linh kiện nhỏ và bề mặt gồ ghề.
- Đo lớp mạ kim loại trên nền kim loại: Đo mạ kẽm (Zn), mạ niken (Ni), mạ đồng (Cu), mạ thiếc (Sn) trên sắt thép, đồng thau hoặc nhôm.
- Đo độ dày lớp đồng trong lỗ mạ thông mạch PCB (Through-hole Cu thickness): Với đầu đo chuyên dụng ESL080V.
- Tự động hiệu chuẩn nhanh chóng: Độ ổn định nhiệt độ cao và độ lặp lại xuất sắc.
3. Thông số kỹ thuật PHASCOPE PMP10
| Thông số kỹ thuật | Giá trị tiêu chuẩn (PHASCOPE PMP10) |
|---|---|
| Tiêu chuẩn phương pháp | DIN EN ISO 21968 (Phase-sensitive Eddy Current) |
| Tần số đo | Tần số cao có thể điều chỉnh linh hoạt (kHz đến MHz) |
| Dải đo tiêu chuẩn | Zn trên Fe: 0 – 100 µm; Cu trên Fe: 0 – 150 µm; Ni trên Cu: 0 – 50 µm |
| Bộ nhớ dữ liệu | Lưu tới 20.000 giá trị đo trong tối đa 100 ứng dụng |
| Màn hình hiển thị | LCD đồ họa trực quan tích hợp đèn nền |
| Giao diện truyền thông | USB 2.0 / Bluetooth kết nối phần mềm Fischer DataCenter |
4. Ứng dụng công nghiệp
Kiểm tra chất lượng lớp mạ kẽm trên ốc vít, bu lông dập nổi ngành ô tô, phụ tùng xe máy, lớp mạ đồng/niken trên đầu nối điện tử, và đo độ dày đồng trong thành lỗ xuyên bo mạch PCB.
