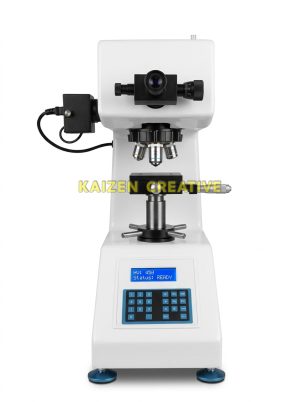

Máy Đo Độ Cứng Vi Mô Micro Vickers Tự Động (Hệ Thống Đo Hình Ảnh CCD / Tháp Pháo Tự Động / Vạch Chia 0.01μm / Nguồn Sáng 100.000h / Đo 20 Điểm)
Mục Lục Nội Dung
1. Tổng quan đột phá: Vì sao máy đo độ cứng Micro Vickers tự động CCD là đỉnh cao kiểm định vi mô số hóa thế hệ mới?
Trong các ngành công nghiệp mũi nhọn như sản xuất chip bán dẫn IC, công nghệ phủ màng mỏng quang học, vật liệu pin năng lượng mới, chế tạo linh kiện y tế siêu vi và xử lý bề mặt nano, việc kiểm tra cơ lý tính đòi hỏi độ chính xác tuyệt đối ở quy mô micromet và nanomet. Các lớp mạ điện phân vài micromet, lớp phủ chống mòn PVD/CVD (TiN, TiAlN, DLC), lá đồng pin Lithium hay các sợi dây kim loại siêu mảnh (Filament wires) yêu cầu lực ép thử nghiệm phải cực kỳ nhỏ và quy trình đo phải được tự động hóa hoàn toàn để loại bỏ 100% sai số chủ quan do mắt người quan sát.
Để thiết lập đỉnh cao công nghệ kiểm định cơ tính vi mô, máy đo độ cứng Micro Vickers tự động CCD đã được ra đời như một trạm đo lường quang học kỹ thuật số tối tân (Digital Micro Vickers Automatic Measuring System). Thiết bị tích hợp đồng bộ giữa khối máy đo Micro Vickers dải tải trọng từ 10 gf (0.098 N) đến 1000 gf (9.80 N), tháp pháo xoay tự động hoàn toàn (Auto-Turret), tang trống vi trắc quang học có độ phân giải siêu vi mô đạt mức 0.01 μm (10 nanomet) và hệ thống camera công nghiệp CCD độ nét cao kết nối trực tiếp với phần mềm máy tính chuyên dụng.
Đặc biệt, việc tiên phong ứng dụng công nghệ nguồn sáng lạnh (Cold Light Source) với tuổi thọ lên tới 100.000 giờ kết hợp tính năng tự động lập trình đo chuỗi 20 điểm thử nghiệm liên tiếp, máy đo độ cứng Micro Vickers tự động CCD thiết lập chuẩn mực mới về tốc độ và độ tin cậy đo lường, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ASTM E384, ISO 6507 và GB/T 4340.2, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định vật liệu chuyên sâu.
2. Phân tích thực trạng: 4 điểm nghẽn kỹ thuật lớn khi kiểm tra cơ tính màng mỏng nano bằng thiết bị đọc mắt thủ công
Tại nhiều viện nghiên cứu khoa học vật liệu, phòng kiểm soát chất lượng linh kiện điện tử và xưởng xử lý nhiệt luyện chính xác, phương pháp đo Micro Vickers thủ công qua thị kính bộc lộ nhiều điểm nghẽn nghiêm trọng:
- Mỏi mắt và sai số đọc vạch trên vết lõm dưới 10 micromet: Dưới lực tải siêu nhỏ 10gf – 50gf, vết lõm kim cương chỉ có kích thước vài micromet. Việc phải nhìn mắt liên tục qua thị kính quang học để căn chỉnh 2 vạch đo gây căng thẳng thị giác nghiêm trọng sau 15 phút, dẫn đến sai số đọc kích thước đường chéo d1, d2 chiếm tới 10% – 15% kết quả đo.
- Thời gian đo chuỗi phân bố độ cứng lớp thấm quá chậm: Để vẽ đường cong chiều sâu lớp thấm carbon hoặc lớp thấm nitơ (yêu cầu đo từ 15 đến 20 điểm từ mép biên vào trong lõi với khoảng cách cách nhau chỉ vài chục micromet), kỹ thuật viên đo thủ công phải mất từ 45 đến 60 phút cho một mẫu duy nhất, gây quá tải nghiêm trọng cho phòng Lab.
- Hiện tượng biến tính nhiệt mẫu do đèn Halogen truyền thống: Các bóng đèn Halogen thông thường tỏa ra nhiệt lượng lớn chiếu trực tiếp vào phôi mẫu qua thấu kính quang học, dễ gây ra hiện tượng giãn nở nhiệt cục bộ và làm sai lệch cơ tính của các mẫu màng polymer hay mẫu sinh học mỏng manh.
- Không lưu trữ được hình ảnh thực tế và dữ liệu đo: Phương pháp truyền thống chỉ ghi chép số liệu bằng tay ra giấy, không lưu được hình ảnh quang học độ nét cao của vết lõm để làm hồ sơ chứng chỉ chất lượng xuất xưởng gửi đối tác quốc tế.
Sự hiện diện của máy đo độ cứng Micro Vickers tự động CCD tích hợp hệ thống đo CCD tự động và nguồn sáng lạnh đã xóa bỏ triệt để toàn bộ các điểm nghẽn kỹ thuật này.

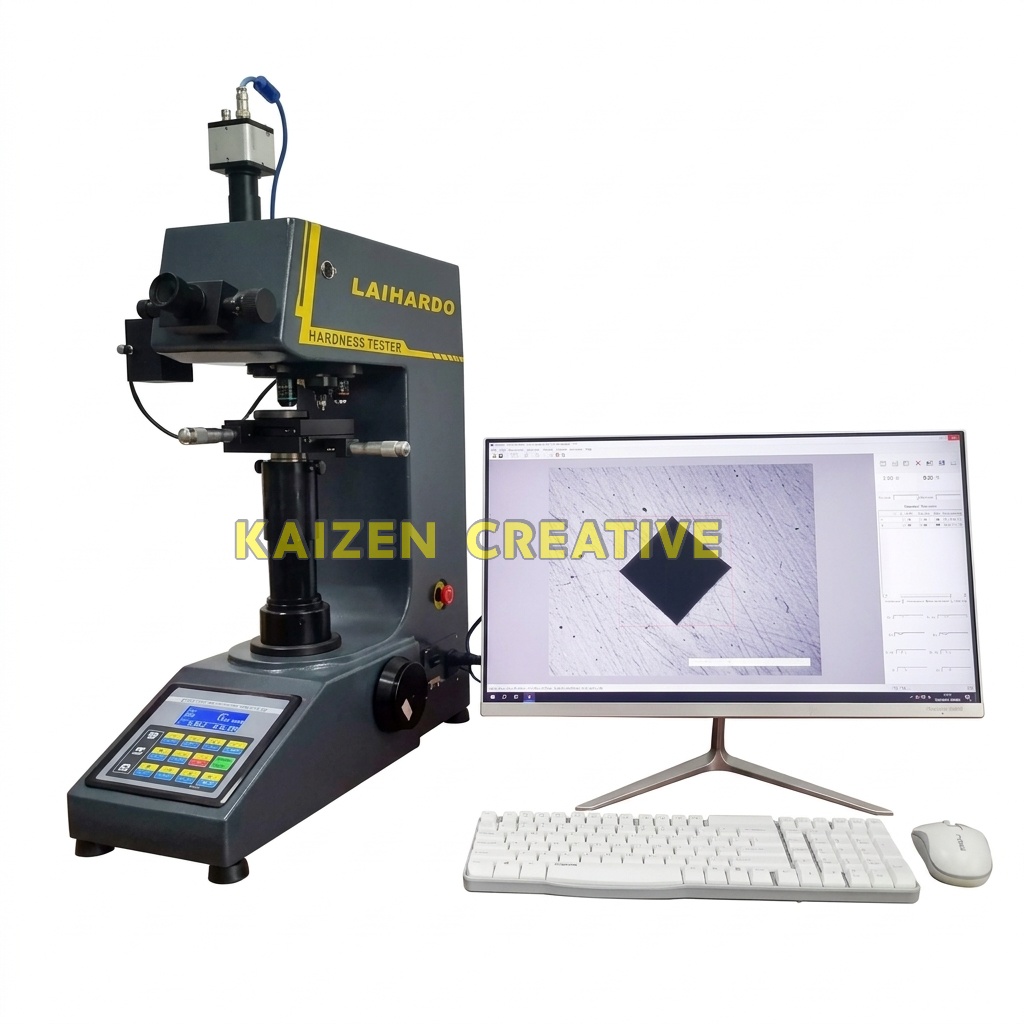

3. Hệ thống đo hình ảnh CCD tự động thông minh: Tự động bắt biên dạng vết lõm và xuất giá trị HV trong 0.5s
Trọng tâm công nghệ đột phá của thiết bị chính là hệ thống đo lường xử lý ảnh CCD cao cấp (CCD Image Automatic Measuring System):
- Tự động nhận diện vết lõm trong 0.5 giây: Camera công nghiệp CCD kết nối qua adapter quang học truyền hình ảnh vết lõm trực tiếp lên màn hình máy tính độ nét cao. Thuật toán nhận dạng thông minh tự động lọc nhiễu nền, bắt chuẩn xác 4 góc nhọn của hình thoi kim cương, đo 2 đường chéo d1, d2 và tính toán ngay giá trị độ cứng HV mà kỹ thuật viên không cần thao tác tay.
- Đánh giá chất lượng OK/NG tự động: Phần mềm cho phép cài đặt trước ngưỡng dung sai độ cứng giới hạn trên (Upper Limit) và giới hạn dưới (Lower Limit). Sau khi đo, hệ thống tự động hiển thị màu xanh lá (Đạt – OK) hoặc màu đỏ (Không đạt – NG), giúp việc kiểm soát chất lượng xuất xưởng trở nên trực quan và chính xác tuyệt đối.
- Khả năng tinh chỉnh linh hoạt: Kỹ thuật viên có thể dùng chuột máy tính kéo thả các đường gióng đo thủ công để vi chỉnh kết quả trong các trường hợp mẫu có khuyết tật tế vi bề mặt đặc thù.
4. Tính năng đo tự động 20 điểm thử nghiệm: Thiết lập siêu tốc đường cong phân bố độ cứng lớp thấm
Ưu thế vượt trội nhất của máy đo độ cứng Micro Vickers tự động CCD đối với các chuyên gia nhiệt luyện chính là khả năng tự động hóa đo chuỗi đa điểm:
- Đo đồng thời 20 điểm thử nghiệm trong 1 chu trình: Kỹ thuật viên có thể lập trình sẵn khoảng cách dịch chuyển giữa các điểm đo liên tiếp (preset distance between test points tùy ý, ví dụ cách nhau 0.02 mm hoặc 0.05 mm). Hệ thống sẽ tự động thực hiện chuỗi 20 vết nén liên tiếp và lưu toàn bộ kết quả thành một nhóm dữ liệu hoàn chỉnh.
- Tự động vẽ đồ thị chiều sâu lớp hóa cứng (Case Hardened Profile): Phần mềm tự động kết nối các giá trị độ cứng theo khoảng cách từ bề mặt để xuất ra biểu đồ phân bố độ cứng trực quan, xác định chuẩn xác chiều sâu lớp thấm carbon/nitơ hữu dụng theo tiêu chuẩn quốc tế ISO 2639.
- Tự động chuyển đổi sang độ bền kéo: Hệ thống tự động quy đổi giá trị độ cứng Vickers đo được sang các thang đo tương đương như Rockwell (HRC, HRB), Brinell (HB) và độ bền kéo tức thời (Tensile Strength MPa) theo chuẩn đo lường của Werka precision hardness systems.
5. Cơ chế tháp pháo tự động (Auto-Turret) & Tang trống vi trắc độ phân giải nano 0.01 μm (10 nm)
Sự kết hợp giữa cơ điện tử chính xác và hệ quang học nano mang lại độ chính xác vô song cho máy đo độ cứng Micro Vickers tự động CCD:
- Tháp pháo xoay tự động Auto-Turret chính xác cao: Sau khi hoàn tất quá trình gia tải, tháp pháo tự động xoay chuyển đầu đo kim cương sang vật kính đo 40X mà không cần chạm tay vào máy, đảm bảo vết lõm luôn nằm chính xác tại tâm quang học của camera CCD dưới độ phóng đại 400X.
- Tang trống vi trắc quang học độ phân giải 0.01 μm (10 Nanomet): Giá trị vạch chia nhỏ nhất của tang trống vi trắc đạt mức 0.01 μm – độ mịn quang học cao gấp 25 lần so với các dòng máy tiêu chuẩn (0.25 μm), cho phép bắt chuẩn xác từng đỉnh nhọn của vết lõm siêu nhỏ dưới tải 10gf.
- Chu trình gia tải điện tử tự động khép kín: Tự động gia tải (Loading), duy trì thời gian giữ tải (Dwell Time từ 0 đến 60 giây) và tự động dỡ tải (Unloading) cực kỳ êm ái, triệt tiêu 100% sai số do va đập quán tính cơ học.
6. Công nghệ nguồn sáng lạnh (Cold Light Source) tuổi thọ 100.000 giờ: Chống biến tính nhiệt phôi mẫu
Đột phá công nghệ độc quyền trên thiết bị mang lại sự ổn định và độ bền vượt trội:
- Tiên phong ứng dụng nguồn sáng lạnh (Cold Light Source): Khác với đèn sợi đốt Halogen truyền thống sinh nhiệt lớn làm nóng thấu kính và phôi mẫu, công nghệ nguồn sáng lạnh cung cấp ánh sáng trắng thuần khiết, không tỏa nhiệt, bảo vệ nguyên vẹn các mẫu vật liệu nhạy cảm nhiệt như màng polymer, mẫu sinh học và hợp kim nhớ hình.
- Tuổi thọ bóng sáng lên tới 100.000 giờ: Hoạt động bền bỉ suốt hàng chục năm mà không cần thay bóng, tiết kiệm tối đa chi phí bảo trì cho phòng Lab. (Người dùng vẫn có thể tùy chọn bóng đèn Halogen nếu có nhu cầu đặc thù).
7. Hệ thống 8 cấp lực thử siêu vi mô (10gf – 1000gf) & Dải đo rộng 5 — 3000 HV
Máy đo độ cứng Vickers tự động CCD cung cấp dải lực thử vi mô toàn diện, đáp ứng 8 cấp lực nén chuẩn xác:
- 8 cấp lực thử siêu vi mô tiêu chuẩn:
- 0.098 N (10 gf / 0.01 kgf) – Đo lá kim loại siêu mỏng, màng quang học nano, lớp phủ mạ dưới 1 μm
- 0.246 N (25 gf / 0.025 kgf) – Đo chân chip IC, màng mỏng bán dẫn micro
- 0.490 N (50 gf / 0.05 kgf) – Đo lớp mạ điện phân, xi mạ niken, vàng, crom mỏng
- 0.980 N (100 gf / 0.1 kgf) – Đo lớp thấm nitơ bề mặt, màng phủ PVD/CVD (TiN, TiAlN, DLC)
- 1.960 N (200 gf / 0.2 kgf) – Đo lớp thấm carbon mỏng, sợi kim loại mảnh filament
- 2.940 N (300 gf / 0.3 kgf) – Đo các pha tinh thể riêng biệt trong tổ chức tế vi kim tương
- 4.900 N (500 gf / 0.5 kgf) – Đo lớp tôi cứng cảm ứng cao tần mỏng, gốm sứ kỹ thuật
- 9.800 N (1000 gf / 1.0 kgf) – Tải trọng cực đại 1kgf đo thép hợp kim, kim loại màu
- Dải đo độ cứng rộng 5 — 3000 HV: Kiểm tra chính xác từ các vật liệu polymer mềm, màng nhựa đến các tinh thể siêu cứng như đá quý, đá mã não, gốm sứ Ceramic và hợp kim Vonfram Carbide.
8. Bàn di chuyển tọa độ XY 100x100mm & Bộ 3 đồ gá kẹp chuyên dụng cho phôi phẳng, mỏng và sợi mảnh
Hệ thống bàn trượt và đồ gá cơ khí chính xác mang lại tính linh hoạt tuyệt đối khi thao tác đo đạc:
- Bàn di chuyển tọa độ XY Stage kích thước 100 x 100 mm: Hành trình dịch chuyển trục X-Y đạt 25 x 25 mm với 2 pan-me vi chỉnh chính xác, cho phép dịch chuyển phôi mẫu theo từng bước micromet để thực hiện chuỗi đo phân bố độ cứng từ bề mặt vào tâm phôi.
- Trọn bộ 3 đồ gá kẹp phôi chuyên dụng đi kèm:
- 1. Đồ gá kẹp mẫu phẳng (Flat Clamping Test Table): Kẹp giữ chắc chắn các khối mẫu đúc kim tương gắn trong nhựa Bakelite Φ30mm, Φ45mm hoặc phôi phẳng dày.
- 2. Đồ gá kẹp mẫu mỏng (Thin Specimen Test Table): Giữ phẳng tuyệt đối các lá kim loại mỏng, lá đồng, màng polymer mà không bị uốn cong biến dạng.
- 3. Đồ gá kẹp dây kim loại sợi mảnh (Filament Clamping Test Table): Rãnh kẹp định tâm chuyên biệt giữ cố định các sợi dây kim loại mảnh, lò xo siêu nhỏ, chốt pin đồng trục.
- Không gian thử nghiệm mở rộng: Chiều cao mẫu tối đa đạt 90 mm và chiều sâu họng đo mở rộng lên tới 100 mm, thuận tiện gá đặt các mẫu phôi kích thước lớn hơn.
9. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Micro Vickers tự động CCD
Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:
| Tên Thông Số Kỹ Thuật (Parameter Name) | Dữ Liệu Kỹ Thuật Chi Tiết (Technical Data) | Ý Nghĩa Kỹ Thuật & Lợi Ích Vận Hành |
|---|---|---|
| Model thiết bị | Máy đo độ cứng Micro Vickers tự động CCD | Máy đo độ cứng vi mô Micro Vickers tự động kèm hệ thống CCD |
| Dải đo độ cứng (Measuring Range) | 5 HV — 3000 HV (Hỗ trợ thang đo HV, HK, HR, HB) | Đo từ kim loại mềm, màng mỏng đến gốm sứ và hợp kim siêu cứng |
| Các cấp lực thử (Test Force) | 8 Cấp: 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N (10, 25, 50, 100, 200, 300, 500, 1000 gf) | Dải lực vi mô hoàn hảo từ 10gf đến 1000gf (1kgf) |
| Cơ chế chuyển đổi tháp pháo | Tháp pháo xoay tự động bằng động cơ (Auto-Turret) | Tự động xoay chuyển giữa đầu kim cương và vật kính 40X |
| Phương thức gia tải (Carriage Control) | Tự động hoàn toàn (Gia tải, giữ tải, dỡ tải điện tử) | Điều khiển tự động, triệt tiêu hoàn toàn sai số va đập cơ học |
| Hệ thống đo hình ảnh tự động | Camera CCD công nghiệp độ nét cao kết nối máy tính | Tự động nhận diện vết lõm, đo 2 đường chéo và tính HV trong 0.5s |
| Khả năng đo đa điểm chuỗi | Tự động đo liên tiếp 20 điểm thử nghiệm (Preset khoảng cách) | Vẽ nhanh đường cong phân bố độ cứng lớp thấm carbon/nitơ |
| Thời gian giữ tải (Dwell Time) | 0 — 60 Giây (Bước nhảy 5 giây hoặc tùy chỉnh) | Kiểm soát thời gian giữ tải chính xác theo chuẩn ASTM E384 |
| Thị kính đo quang học (Microscope) | Thị kính đọc số 10X (10X Reading Microscope) | Tích hợp tang trống vi trắc đo vạch quang học sắc nét |
| Vật kính trang bị (Objectives) | Vật kính 10X và Vật kính 40X | Độ phóng đại tổng hệ thống 100X và 400X |
| Đơn vị đo tối thiểu (Min Graduation) | 0.01 μm (10 nanomet) | Độ phân giải quang học nano siêu vi mô đỉnh cao |
| Bàn di chuyển tọa độ (XY Table) | Kích thước: 100 x 100 mm | Hành trình: 25 x 25 mm | Dịch chuyển phôi mẫu chuẩn xác theo từng micromet |
| Chiều cao phôi mẫu tối đa | 90 mm (Max Height of Test Piece) | Không gian đo tối ưu cho các mẫu vi mô và mẫu đúc kim tương |
| Chiều sâu họng đo (Depth of Throat) | 100 mm | Đo được nhiều vị trí sâu hơn trên bề mặt phôi |
| Nguồn sáng chiếu sáng | Nguồn sáng lạnh Cold Light Source (Tuổi thọ 100.000 giờ) | Ánh sáng dịu mát, không sinh nhiệt làm biến tính phôi |
| Nguồn điện cung cấp (Power Supply) | AC 220V, 50/60 Hz (1 Pha tiêu chuẩn) | Cắm trực tiếp ổ điện phòng thí nghiệm thuận tiện |
| Kích thước tổng thể (Dimensions) | 480 x 305 x 545 mm (Đóng gói: 610 x 450 x 720 mm) | Thiết kế để bàn nhỏ gọn, vững chắc, tiết kiệm diện tích |
| Trọng lượng thiết bị (N.W / G.W) | 35 kg / 55 kg | Khung đúc kiên cố, chống rung lắc môi trường |
10. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị
Bộ thiết bị máy đo độ cứng Micro Vickers tự động CCD được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng đưa vào vận hành ngay:
| STT | Tên Phụ Kiện (Item Name) | Quy Cách / Thông Số | Số Lượng | Ghi Chú Kỹ Thuật |
|---|---|---|---|---|
| 1 | Thân máy chính tự động CCD | Tích hợp tháp pháo tự động Auto-Turret | 01 Bộ | Mới 100% nguyên đai nguyên kiện |
| 2 | Máy vi tính để bàn điều khiển | Cấu hình chuyên dụng cài sẵn phần mềm | 01 Bộ | Đầy đủ màn hình, chuột, bàn phím |
| 3 | Hệ thống đo hình ảnh CCD tự động | Camera CCD + C-mount Adapter + Software | 01 Bộ | Tự động nhận diện vết lõm và xuất báo cáo |
| 4 | Thị kính đo đọc số quang học | Độ phóng đại 10X (vạch chia 0.01μm) | 01 Chiếc | Tích hợp tang trống vi trắc nano siêu mịn |
| 5 | Vật kính quang học tiêu chuẩn | Vật kính 10X và Vật kính 40X | Mỗi loại 01 | Lắp sẵn trên mâm xoay tháp pháo |
| 6 | Đầu đo kim cương Micro Vickers | Góc kim tự tháp 136 độ tiêu chuẩn | 01 Chiếc | Lắp sẵn trên mâm xoay tháp pháo |
| 7 | Bộ quả cân gia tải vi mô (Weights) | Bộ 6 quả cân chính xác cao | 01 Bộ | Tạo 8 cấp lực thử từ 10gf đến 1000gf |
| 8 | Trục treo quả cân (Weight Axis) | Tiêu chuẩn cơ khí chính xác | 01 Chiếc | Treo và định vị các quả cân gia tải |
| 9 | Bàn di chuyển tọa độ XY Stage | Kích thước 100x100mm, hành trình 25x25mm | 01 Bộ | Tích hợp 2 pan-me vi chỉnh micromet |
| 10 | Đồ gá kẹp mẫu phẳng (Flat Clamping) | Gá kẹp mẫu khối phẳng | 01 Chiếc | Dùng cho mẫu đúc kim tương Φ30mm |
| 11 | Đồ gá kẹp mẫu mỏng (Thin Specimen) | Gá kẹp lá kim loại mỏng | 01 Chiếc | Giữ phẳng tuyệt đối lá kim loại mỏng |
| 12 | Đồ gá kẹp dây kim loại (Filament Clamping) | Gá kẹp sợi dây mảnh | 01 Chiếc | Rãnh V kẹp sợi dây, lò xo nhỏ |
| 13 | Khối chuẩn độ cứng Micro Vickers | Khối 400~500 HV0.2 | 01 Khối | Có chứng chỉ hiệu chuẩn quốc tế |
| 14 | Khối chuẩn độ cứng Micro Vickers | Khối 700~800 HV1 | 01 Khối | Có chứng chỉ hiệu chuẩn quốc tế |
| 15 | Vít cân bằng chân máy & Ni-vô giọt nước | 4 Vít điều chỉnh + 1 Ni-vô Level | 01 Bộ | Cân chỉnh thăng bằng tuyệt đối cho máy |
| 16 | Bóng đèn Halogen dự phòng & Cầu chì 1A | Bóng Halogen + 2 Cầu chì 1A | 01 Bộ | Linh kiện thay thế nhanh |
| 17 | Bộ dụng cụ tháo lắp & Áo trùm chống bụi | Tua vít + Áo phủ bảo vệ máy | 01 Bộ | Bảo dưỡng và bảo quản thiết bị |
| 18 | Giấy chứng nhận xuất xưởng & Sách HDSD | Tài liệu kỹ thuật chính hãng | 01 Bộ | Hướng dẫn vận hành chi tiết phần mềm |
11. Ứng dụng thực tế trong kiểm định màng phủ PVD/CVD, lá kim loại, vi mạch bán dẫn IC và sợi filament
Với vạch chia nano 0.01 μm và hệ thống camera CCD đo 20 điểm tự động, máy đo độ cứng Micro Vickers tự động CCD là giải pháp đo lường hàng đầu trong các lĩnh vực công nghệ cao:
- Công nghiệp Bán dẫn & Vi mạch IC (Semiconductor & IC Thin Sections): Đo độ cứng phiến wafer silicon, lớp phủ điện môi, chân chip bán dẫn đóng gói và đường mạch in mạ vàng trên PCB mà không làm nứt vỡ mạch mỏng.
- Kiểm tra lớp màng mỏng xi mạ & Lớp phủ PVD/CVD (Coatings): Đo kiểm tra độ cứng của lớp mạ crom cứng, niken hóa học, lớp phủ DLC, TiN, TiAlN trên dụng cụ phay tiện và khuôn mẫu chính xác.
- Lá kim loại siêu mỏng & Vật liệu ghép lớp (Metal Foils & Ply-metals): Đo độ cứng lá đồng điện phân trong pin Lithium-ion, lá nhôm bao bì và các dải thép không gỉ siêu mỏng.
- Sợi kim loại mảnh & Dây tóc bóng đèn (Filament Wires): Đo độ cứng của các sợi dây hàn siêu mảnh, dây vonfram tóc bóng đèn, dây hợp kim nhớ hình Nitinol trong y tế.
- Xử lý nhiệt luyện vi mô: Đo chiều sâu lớp thấm carbon, lớp thấm nitơ và lớp thoát carbon (Decarburization) ở cự ly vi mô sát mép biên bề mặt chi tiết.
- Vật liệu Gốm kỹ thuật Ceramic & Thủy tinh: Khảo sát cơ tính vi mô của gốm Alumina, Zirconia, đá quý, đá mã não và kính cường lực quang học.
12. Hướng dẫn quy trình 5 bước đo độ cứng vi mô tự động đạt chuẩn quốc tế ASTM E384 & ISO 6507
Quy trình kiểm tra độ cứng vi mô diễn ra cực kỳ chuẩn xác và an toàn theo 5 bước tiêu chuẩn:
- Bước 1: Chuẩn bị bề mặt mẫu đo mài bóng gương: Mẫu kim loại vi mô cần được đúc trong khuôn nhựa đúc mẫu (ví dụ: nhựa acrylic hoặc bakelite), sau đó mài và đánh bóng kim tương đạt độ bóng phẳng mịn tuyệt đối như gương ($Ra le 0.05 mu m$).
- Bước 2: Gá đặt mẫu lên bàn tọa độ XY và lấy nét 100X trên máy tính: Lắp đồ gá kẹp mẫu phẳng (hoặc gá kẹp mẫu mỏng/sợi mảnh) lên bàn XY 100x100mm. Kẹp chặt mẫu và xoay tay nâng hạ bàn máy để lấy nét rõ ràng bề mặt phôi trực tiếp trên màn hình máy tính.
- Bước 3: Chuyển sang vật kính 40X và lập trình chuỗi 20 điểm đo: Dùng 2 núm pan-me vi chỉnh bàn XY để dịch chuyển chính xác đến vị trí cần thử nghiệm. Lập trình chuỗi đo 20 điểm với khoảng cách cài đặt trước (ví dụ cách nhau 0.02 mm).
- Bước 4: Khởi động chu trình đo với tháp pháo Auto-Turret: Nhấn nút RUN trên phần mềm. Tháp pháo tự động xoay đưa đầu đo kim cương vào nén tải, đếm lùi thời gian giữ tải, dỡ tải và tháp pháo tự động xoay vật kính 40X trở lại vị trí cũ ngay lập tức.
- Bước 5: Tự động bắt ảnh, tính toán độ cứng và xuất báo cáo: Camera CCD lập tức chụp ảnh vết lõm, phần mềm tự động đo 2 đường chéo d1, d2 với độ phân giải 0.01 μm, hiển thị giá trị độ cứng HV (ví dụ: 732.6 HV1.0), tự động đánh giá OK/NG, tự động vẽ đường cong phân bố lớp thấm và xuất báo cáo nghiệm thu chuyên nghiệp sang file Word.
13. So sánh hiệu quả vận hành: Hệ thống Vickers CCD tự động CCD vs Máy đo đọc mắt truyền thống
Bảng phân tích so sánh định lượng dưới đây làm nổi bật giá trị nâng cấp vượt trội của hệ thống đo quang học tự động CCD:
| Tiêu Chí Đánh Giá | Máy Đo Micro Vickers Đọc Mắt Thủ Công | Máy Đo Độ Cứng Micro Vickers CCD tự động CCD |
|---|---|---|
| Phương thức đọc kết quả | Nhìn mắt qua thị kính vi trắc, dễ mỏi mắt | Camera CCD tự động nhận diện trên màn hình máy tính |
| Độ phân giải vạch chia | Thô (0.25 – 0.5 μm) | Cấp nano siêu mịn đạt 0.01 μm (10 nanomet) |
| Nguồn sáng chiếu sáng | Đèn Halogen nóng, tuổi thọ 2.000 giờ | Nguồn sáng lạnh Cold Light tuổi thọ 100.000 giờ |
| Thời gian đo chuỗi lớp thấm | Mất 45 – 60 phút cho 1 mẫu (20 điểm) | Chỉ mất 3 – 5 phút cho toàn bộ chuỗi 20 điểm |
| Khả năng lưu trữ hình ảnh | Hoàn toàn không có hình ảnh lưu trữ | Tự động lưu toàn bộ ảnh vết lõm độ nét cao vào file |
| Đánh giá chất lượng OK/NG | Người đo tự so sánh thủ công, dễ nhầm | Cài đặt ngưỡng dung sai, tự động cảnh báo OK/NG |
14. Nhận định chuyên gia nghiên cứu vật liệu và phản hồi thực tế từ các trung tâm R&D
Chuyên gia Trưởng phòng Kiểm chuẩn Bề mặt tại một tập đoàn sản xuất linh kiện quang học và bán dẫn nhận định: “Hệ thống máy đo độ cứng Micro Vickers tự động CCD với camera CCD và vạch chia nano 0.01 μm thực sự là một bước tiến vượt bậc. Khi đo các lớp phủ chống phản xạ quang học mỏng dưới 1 micromet với tải trọng 10gf, vết lõm cực kỳ bé nhưng dưới độ phóng đại 400X và phần mềm tự động bắt biên dạng, chúng tôi nhận được kết quả độ cứng cực kỳ chính xác chỉ sau 1 click chuột. Nguồn sáng lạnh không tỏa nhiệt giúp mẫu màng mỏng hoàn toàn không bị biến tính nhiệt trong suốt quá trình thử nghiệm.”
15. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Micro Vickers tự động CCD
1. Nguồn sáng lạnh Cold Light Source của máy đo độ cứng vi mô tự động CCD có ưu điểm gì so với đèn Halogen?
Trả lời: Nguồn sáng lạnh cung cấp ánh sáng trắng thuần khiết, hoàn toàn không tỏa nhiệt khi chiếu sáng liên tục, ngăn ngừa hiện tượng giãn nở nhiệt làm biến tính cơ tính của các mẫu màng mỏng, màng polymer hay mẫu sinh học. Đồng thời, tuổi thọ bóng đèn lên tới 100.000 giờ giúp loại bỏ chi phí thay bóng định kỳ.
2. Độ phân giải 0.01 μm của tang trống vi trắc mang lại ưu thế gì trong thực tế?
Trả lời: Độ phân giải 0.01 μm (10 nanomet) cho phép bắt chính xác từng vi điểm tại đỉnh nhọn của vết lõm kim cương siêu nhỏ dưới lực tải 10gf – 25gf, loại bỏ hoàn toàn các sai số làm tròn số đo và mang lại kết quả độ cứng HV chuẩn xác tuyệt đối cho các lớp màng nano.
3. Tính năng đo 20 điểm tự động hoạt động như thế nào?
Trả lời: Kỹ thuật viên chỉ cần cài đặt khoảng cách dịch chuyển mong muốn giữa các điểm đo (ví dụ: 0.02 mm từ mép biên vào trong lõi). Hệ thống sẽ tự động điều khiển thực hiện chuỗi 20 điểm nén, tự động tính toán giá trị từng điểm và vẽ đường cong phân bố độ cứng một cách liên tục.
4. Máy có tuân thủ các tiêu chuẩn hiệu chuẩn kiểm định đo lường tại Việt Nam không?
Trả lời: Máy đo độ cứng vi mô tự động CCD đáp ứng đầy đủ các tiêu chuẩn quốc tế ASTM E384, ISO 6507-2 và TCVN, đi kèm 2 khối chuẩn độ cứng Micro Vickers có chứng nhận quốc tế và dễ dàng thực hiện hiệu chuẩn định kỳ tại Quatest hoặc các phòng thử nghiệm đạt chuẩn ISO/IEC 17025.
