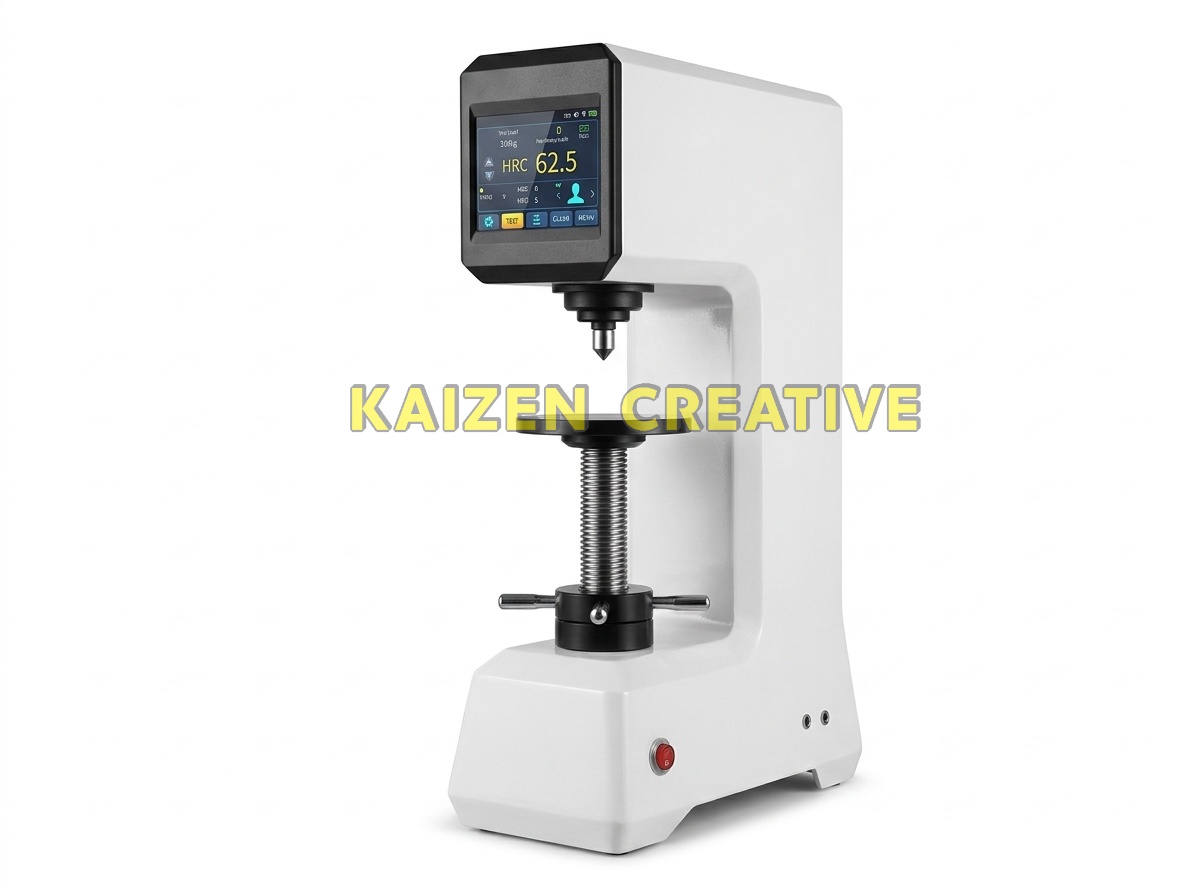

Máy Đo Độ Cứng Brinell Điện Tử (Gia Tải Vòng Lặp Kín / Tải Trọng 3000kg / 14 Thang Đo / Kính Hiển Vi 20X / Màn Hình LCD)

1. Tổng quan đột phá: Vì sao máy đo độ cứng Brinell điện tử là chuẩn mực kiểm định cơ tính kim loại phòng Lab?

Phương pháp thử nghiệm độ cứng Brinell (Brinell Hardness Test) được khẳng định là phương pháp đo lường có độ tin cậy và tính đại diện cao nhất đối với các cấu trúc vật liệu kim loại có hạt tinh thể thô, không đồng nhất như gang đúc, thép rèn, hợp kim ổ trục, thép chưa tôi, hợp kim nhôm đồng và vật liệu phi kim kỹ thuật (nhựa cứng, bakelite). Do tạo ra vết lõm có diện tích tiếp xúc lớn nhất trong tất cả các thang đo cơ tính, giá trị Brinell phản ánh chính xác cơ tính trung bình của toàn khối vật liệu mà không bị ảnh hưởng bởi hiện tượng thiên tích vi mô (micro-segregation) cục bộ.

Để đáp ứng yêu cầu đo lường khắt khe với tần suất kiểm tra cao tại các phòng Lab nhà máy và trung tâm giám định chất lượng, máy đo độ cứng Brinell điện tử được phát triển như một giải pháp gia tải điện tử vòng lặp kín (Electric Load Closed-Loop System) thế hệ mới. Thiết bị thay thế hoàn toàn hệ thống quả cân đối trọng cồng kềnh bằng hệ thống cảm biến lực Load Cell kết hợp động cơ điều khiển tự động thông minh, mang lại dải đo rộng từ 8 đến 650 HBW cùng lực ép cực đại lên đến 29.420 N (3000 kgf / 3 tấn).

Sở hữu màn hình LCD lớn hiển thị sắc nét các thông số cài đặt, chiều cao không gian đo lên tới 280 mm, chiều sâu họng đo 170 mm và kính hiển vi đọc số 20X độ chính xác cao, máy đo độ cứng Brinell điện tử tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế GB/T 231.2, ISO 6506-2 và ASTM E10, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định vật liệu chuyên nghiệp.

2. Phân tích thực trạng: 4 hạn chế nghiêm trọng của các dòng máy đo Brinell quả cân cơ học truyền thống

Tại nhiều đơn vị gia công cơ khí, nhà xưởng nhiệt luyện và phòng thử nghiệm vật liệu, việc tiếp tục duy trì các dòng máy đo Brinell cơ học sử dụng quả cân đối trọng đời cũ gây ra nhiều khó khăn lớn:

• Hiện tượng sai số do va đập quán tính (Load Impact Error): Khi giải phóng hệ thống quả cân đối trọng, quán tính rơi tự do tạo ra lực va đập tức thời lớn hơn tải trọng cài đặt, ép sâu đầu đo vào bề mặt mẫu khiến giá trị độ cứng đo được thấp hơn thực tế.
• Ma sát cơ khí và lão hóa hệ đòn bẩy: Lực ma sát tại các khớp quay đòn bẩy và sự mài mòn cơ học theo thời gian làm suy giảm độ chính xác của lực thử, đòi hỏi phải căn chỉnh hiệu chuẩn quả cân phức tạp và tốn kém.
• Thao tác thủ công nặng nhọc và năng suất thấp: Kỹ thuật viên phải liên tục dùng tay gạt cần tải hoặc xoay tay quay nâng hạ nặng nề, việc canh thời gian giữ tải bằng đồng hồ bấm giờ dễ dẫn đến sai sót do yếu tố con người.
• Hạn chế khả năng chuyển đổi lực và thang đo: Việc thay đổi cấp lực thử yêu cầu phải tháo lắp, móc thêm hoặc bớt các quả cân nặng hàng chục kilogam, tiềm ẩn rủi ro mất an toàn lao động và làm trầy xước thân máy.

Sự ra đời của máy đo độ cứng Brinell điện tử điều khiển điện tử hoàn toàn tự động đã xóa bỏ triệt để toàn bộ các nhược điểm trên, nâng cao năng suất và độ chính xác tuyệt đối cho phòng thí nghiệm.

3. Công nghệ gia tải điện tử vòng lặp kín (Closed-Loop Control): Triệt tiêu hoàn toàn sai số cơ học

Trọng tâm công nghệ vượt trội của thiết bị nằm ở hệ thống gia tải cảm biến vòng lặp kín (Electric Load Closed-Loop Technology):

• Cảm biến lực Load Cell chính xác cao: Máy sử dụng cảm biến tải trọng điện tử đo lường trực tiếp lực nén tác dụng lên đầu đo. Tín hiệu lực được gửi liên tục về bo mạch điều khiển trung tâm để điều tiết động cơ tạo lực tức thời, duy trì lực ép chuẩn xác tuyệt đối theo đường cong gia tải chuẩn.
• Chu trình vận hành tự động hoàn toàn (Automatic Testing Process): Quá trình gia tải (Loading), duy trì thời gian giữ tải (Dwell Time từ 0 đến 60 giây) và dỡ tải (Unloading) diễn ra tự động 100% chỉ sau một nút bấm, loại bỏ hoàn toàn các sai số thao tác của người vận hành.
• Độ ổn định cao và không cần bảo dưỡng phức tạp: Do không sử dụng hệ đòn bẩy và quả cân đối trọng cơ khí, máy hoạt động cực kỳ êm ái, bền bỉ, không bị ảnh hưởng bởi sự mài mòn hay biến dạng lò xo theo các tiêu chuẩn đo lường của Werka precision hardness standards.

4. Hệ thống 10 cấp lực thử (62.5kg – 3000kg) & 14 thang đo Brinell toàn diện cho mọi vật liệu

máy đo độ cứng Brinell điện tử được tích hợp sẵn 10 cấp lực thử tiêu chuẩn quốc tế và hỗ trợ tới 14 thang đo độ cứng Brinell:

• 10 cấp lực thử tiêu chuẩn:
  1. 612.9 N (62.5 kgf) – Đo hợp kim nhôm, chì, thiếc, nhựa kỹ thuật
  2. 980.7 N (100 kgf) – Đo hợp kim màu, đồng thau mỏng
  3. 1226 N (125 kgf) – Đo nhôm đúc, đồng hợp kim
  4. 1839 N (187.5 kgf) – Đo hợp kim đúc, đồng thau dày
  5. 2452 N (250 kgf) – Đo thép mềm, phôi đúc trung bình
  6. 4903 N (500 kgf) – Đo thép kết cấu, gang dẻo
  7. 7355 N (750 kgf) – Đo gang cầu, thép cán nóng
  8. 9807 N (1000 kgf) – Đo thép hợp kim, thép đúc
  9. 14.710 N (1500 kgf) – Đo thép rèn, phôi đúc tải nặng
  10. 29.420 N (3000 kgf) – Thang đo tải nặng 3 Tấn cho gang xám, thép tôi ram, thép đúc cứng
• 14 thang đo Brinell linh hoạt: Đáp ứng đầy đủ các tỷ lệ tải trọng trên bình phương đường kính đầu đo ($F/D^2 = 30, 15, 10, 5, 2.5, 1.25, 1$), cho phép kỹ thuật viên dễ dàng lựa chọn điều kiện thử nghiệm chuẩn xác nhất cho từng loại vật liệu.

5. Không gian thử nghiệm rộng lớn: Chiều cao phôi 280mm & Chiều sâu họng đo 170mm vững chãi

Khả năng dung nạp phôi mẫu kích thước lớn định hình nên tính đa dụng thực tế của máy đo độ cứng Brinell điện tử:

• Chiều cao thử nghiệm phôi tối đa 280 mm (Max Height of Test Piece): Cho phép gá đặt thoải mái các chi tiết cơ khí dày dặn, phôi đúc nguyên khối, bánh răng hộp số, lốc máy hoặc mẫu có đồ gá đỡ phụ trợ mà không bị hạn chế hành trình.
• Chiều sâu họng đo 170 mm (Depth of Throat): Khoảng cách từ tâm đầu đo đến thân máy rộng tới 170 mm giúp dễ dàng đo kiểm tại các vị trí nằm sâu bên trong bề mặt của các tấm thép bản rộng, mặt bích đường ống hoặc chi tiết rèn dập lớn.
• Khung thân đúc nguyên khối vững chắc (Weight 150 kg): Thân máy được đúc từ gang xám chất lượng cao với kích thước 525 x 185 x 850 mm, bề mặt sơn tĩnh điện cao cấp, tạo nên khối đế đầm chắc 150 kg triệt tiêu hoàn toàn rung chấn ngoại cảnh và biến dạng đàn hồi trong suốt quá trình gia tải 3000kg.

6. Kính hiển vi đọc số 20X độ chính xác cao & Tùy chọn nâng cấp hệ thống quang học tự động

Hệ thống đo lường quang học đi kèm thiết bị bảo đảm độ chính xác tối ưu khi đọc kích thước vết lõm:

• Kính hiển vi đọc số độ phóng đại 20X (20x Readout Microscope): Trang bị thước đo quang học tích hợp trên thị kính với giá trị vạch chia tang trống siêu nhỏ đạt 5 μm (0.005 mm), cho phép kỹ thuật viên đo lường chính xác đường kính vết lõm d1, d2 một cách rõ ràng và sắc nét.
• Màn hình LCD lớn hiển thị thông số trực quan: Hỗ trợ cài đặt thời gian giữ tải (0 – 60s), lựa chọn cấp lực thử và hiển thị các hướng dẫn vận hành chi tiết.
• Tùy chọn nâng cấp hệ thống đo hình ảnh tự động (Brinell Indentation Automatic Measuring System): Máy hỗ trợ kết nối đồng bộ với hệ thống Camera CCD và phần mềm đo tự động trên máy tính, tự động chụp ảnh vết lõm, tự động nhận diện biên dạng và xuất giá trị độ cứng HBW trực tiếp lên màn hình trong tích tắc mà không cần đo thủ công bằng mắt.

7. Bộ 3 đầu đo bi Tungsten Carbide Φ2.5mm, Φ5mm, Φ10mm & 3 loại bàn đỡ phôi chuyên dụng

Bộ phụ kiện tiêu chuẩn đi kèm giúp máy sẵn sàng xử lý mọi hình dạng phôi mẫu phức tạp:

• Bộ 3 đầu đo bi hợp kim cứng Tungsten Carbide:
  • Đầu đo bi Φ2.5 mm: Chuyên dùng cho phôi mỏng, lá kim loại hoặc tải trọng thử thấp.
  • Đầu đo bi Φ5.0 mm: Dùng cho mẫu hợp kim nhôm, đồng, đồng thau và thép mềm.
  • Đầu đo bi Φ10.0 mm: Dùng cho tải nặng 3000kg trên gang đúc, thép rèn và vật liệu hạt thô.
• 3 loại bàn đỡ phôi chuyên dụng (Anvils):
  • Bàn đỡ phẳng lớn (Large Flat Anvil): Dùng cho các khối phôi phẳng kích thước lớn, tấm thép dày.
  • Bàn đỡ phẳng nhỏ (Small Flat Anvil): Dùng cho các chi tiết nhỏ hoặc mẫu thử kim tương tiêu chuẩn.
  • Bàn đỡ rãnh chữ V (V-Notch Anvil): Dùng để định vị và đo độ cứng chính xác cho các phôi dạng trục tròn, ống dẫn kim loại mà không bị lăn trượt.
• Tấm chuẩn độ cứng Brinell tiêu chuẩn (2 tấm đi kèm): Giúp kỹ thuật viên tự kiểm tra, đối chuẩn độ chính xác của máy trước mỗi ca làm việc.

8. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Brinell điện tử

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:

9. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị

Bộ thiết bị máy đo độ cứng Brinell điện tử được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng đưa vào vận hành ngay:

10. Ứng dụng thực tế trong kiểm định gang xám, thép kết cấu, hợp kim ổ trục và phi kim

Với 10 cấp lực thử và kết cấu bền bỉ, máy đo độ cứng Brinell điện tử phục vụ đắc lực cho nhiều lĩnh vực công nghiệp trọng điểm:

• Ngành Đúc gang & Luyện kim: Kiểm tra độ cứng của gang xám, gang cầu, gang dẻo, phôi thép đúc định hình, thỏi nhôm thô và phôi đồng trước khi xuất xưởng hoặc đưa vào gia công cơ khí chính xác.
• Gia công cơ khí & Xử lý nhiệt luyện: Đo kiểm tra độ cứng của các chi tiết thép sau ủ, chuẩn hóa, ram, tôi cứng bề mặt, kiểm tra độ cứng bánh răng, trục truyền động, bu lông cường độ cao và mặt bích áp lực.
• Sản xuất Vòng bi & Hợp kim ổ trượt (Bearing Alloys): Đo kiểm tra các loại hợp kim babbit mềm, hợp kim đồng thanh ổ trục để đảm bảo khả năng chịu mài mòn và bôi trơn.
• Vật liệu Phi kim loại kỹ thuật: Đo độ cứng của các loại nhựa cứng kỹ thuật, tấm nhựa Bakelite, vật liệu composite nền polymer chịu lực.
• Viện nghiên cứu vật liệu & Trường Đại học Kỹ thuật: Phục vụ công tác giảng dạy thực hành môn Khoa học Vật liệu, Thử nghiệm kim loại và thực hiện các đề tài nghiên cứu cơ tính phá hủy vật liệu.

11. Hướng dẫn quy trình 5 bước đo độ cứng Brinell chuẩn xác đạt chuẩn ASTM E10 & ISO 6506

Quy trình kiểm tra độ cứng diễn ra đơn giản, an toàn và chuẩn xác theo 5 bước tiêu chuẩn sau:

1. Bước 1: Chuẩn bị bề mặt mẫu đo: Bề mặt phôi mẫu cần được mài phẳng láng, loại bỏ sạch dầu mỡ, lớp oxit vảy rỉ sét bằng giấy nhám mịn để đảm bảo vết lõm có đường biên tròn sắc nét.
2. Bước 2: Gá đặt phôi và chọn bàn đỡ phù hợp: Lắp bàn đỡ phẳng (cho phôi phẳng) hoặc bàn đỡ chữ V (cho phôi tròn) lên trục nâng. Đặt phôi mẫu vững chắc lên bàn đỡ.
3. Bước 3: Cài đặt thông số trên màn hình LCD: Chọn cấp lực thử mong muốn (ví dụ: 29.420 N / 3000 kgf cho thép rèn), chọn loại đầu đo bi tương ứng (ví dụ: Bi Φ10mm), cài đặt thời gian giữ tải (ví dụ: 10 – 15 giây).
4. Bước 4: Nâng bàn máy và khởi động chu trình gia tải: Xoay tay quay nâng bàn máy đưa bề mặt phôi tiếp xúc nhẹ với đầu đo. Nhấn nút START trên máy. Hệ thống điện tử vòng lặp kín sẽ tự động gia tải chính xác đến 3000kg, đếm lùi thời gian giữ tải và tự động dỡ tải, sau đó phát tín hiệu hoàn tất.
5. Bước 5: Đo đường kính vết lõm bằng kính hiển vi 20X: Đặt kính hiển vi đọc 20X lên vị trí vết lõm trên bề mặt phôi. Xoay tang trống vi trắc để đo đường kính d1 và d2 theo hai phương vuông góc. Tính giá trị trung bình đường kính d và tra bảng (hoặc nhập vào máy) để có ngay kết quả độ cứng Brinell (HBW) chuẩn xác.

12. So sánh hiệu quả vận hành: Máy đo Brinell điện tử vs Máy đo quả cân đối trọng cổ điển

Bảng phân tích so sánh định lượng dưới đây chứng minh rõ ràng lợi thế vượt trội khi nâng cấp lên công nghệ gia tải điện tử khép kín:

13. Nhận định chuyên gia luyện kim và phản hồi thực tế từ các trung tâm kiểm định QA/QC

Trưởng phòng Quản lý Chất lượng tại một nhà máy cán thép và đúc phôi hợp kim lớn nhận định: “Trước đây việc sử dụng máy đo Brinell quả cân cũ rất vất vả vì mỗi lần đổi lực thử từ 750kg sang 3000kg phải tháo lắp các quả tạ nặng nề, lại dễ bị sai số va đập. Kể từ khi chuyển sang sử dụng máy đo độ cứng Brinell điện tử, mọi thao tác trở nên nhẹ nhàng và chuyên nghiệp hơn hẳn. Hệ thống gia tải điện tử vòng lặp kín nén rất êm, kính hiển vi đọc 20X sắc nét và khoảng hở 280mm giúp chúng tôi đo được hầu hết các chi tiết đúc lớn.”

14. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Brinell điện tử
