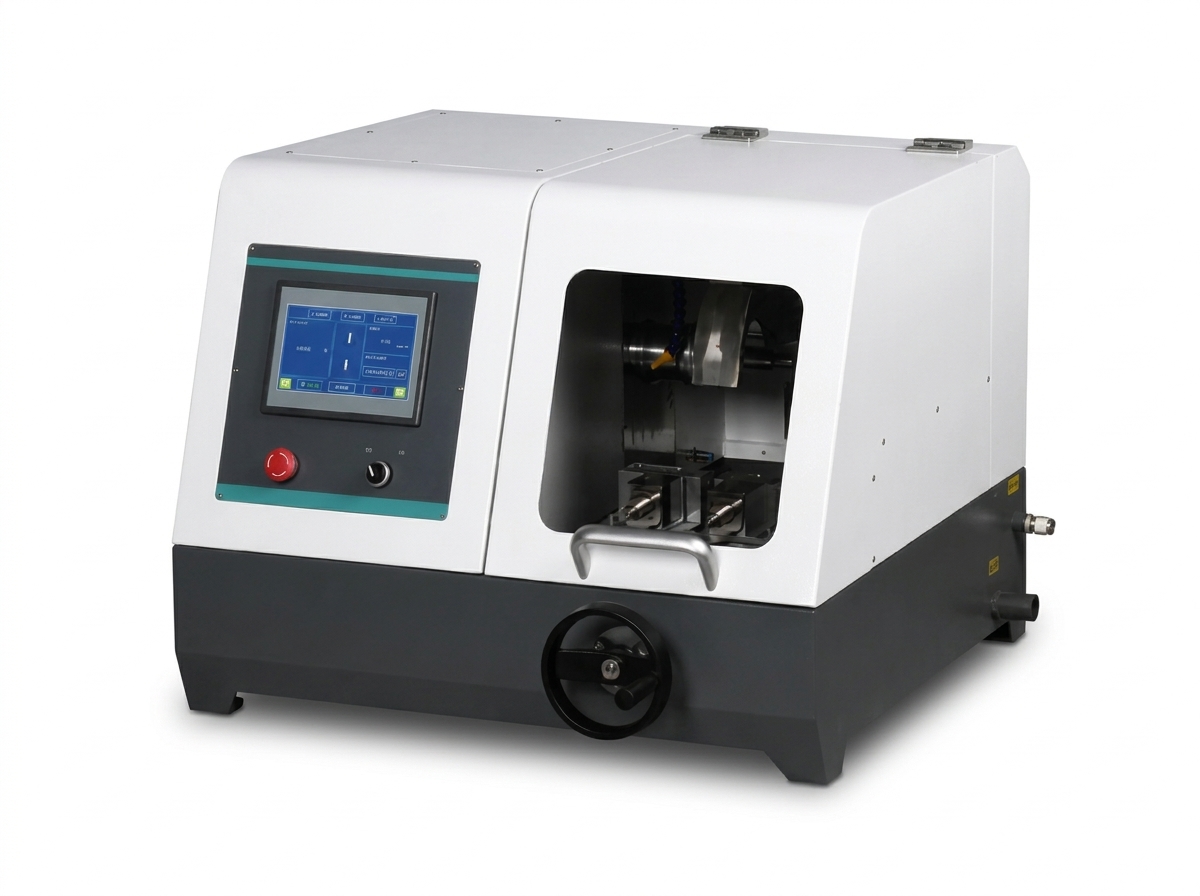

Máy Cắt Mẫu Kim Tương Tự Động Q-100Z (Điều Khiển PLC / Màn Hình Cảm Ứng 7 Inch / Cắt Xung Phôi 100x300mm / Động Cơ 3kW / Thùng Nước 50L)

1. Tổng quan đột phá: Vì sao máy cắt mẫu kim tương Q-100Z là bước tiến tự động hóa tối thượng của phòng Lab?

Trong toàn bộ chuỗi quy trình chuẩn bị mẫu kim tương (Metallographic Sample Preparation), chất lượng của mặt cắt ban đầu quyết định trực tiếp đến độ tin cậy của toàn bộ kết quả phân tích cấu trúc tế vi. Nếu mẫu bị quá nhiệt cháy xém, biến dạng dẻo sâu hoặc tạo gờ lồi ba-via lớn trong lúc cắt, kỹ thuật viên sẽ phải tiêu tốn hàng giờ mài thô, thậm chí làm sai lệch hoàn toàn bản chất tổ chức pha tinh thể của vật liệu. Để giải quyết triệt để bài toán này, máy cắt mẫu kim tương Q-100Z đã được phát triển như một đỉnh cao công nghệ kết hợp giữa bộ điều khiển lập trình công nghiệp PLC, giao diện màn hình cảm ứng 7 inch và hệ cơ khí chính xác tải nặng.

Khác biệt hoàn toàn với các dòng máy cắt cơ khí gạt tay truyền thống, thiết bị sở hữu khả năng tự động hóa toàn diện với 4 chế độ cắt thông minh, nổi bật là công nghệ cắt xung (Pulse Cutting) độc quyền giúp giải nhiệt siêu tốc khi xử lý các vật liệu siêu cứng. Với đĩa cắt kích thước lớn Φ350 x 2.5 x 32 mm, động cơ công suất khủng 3kW cùng không gian buồng cắt cực đại cho phép cắt ngọt các chi tiết phôi tròn đường kính lên đến Φ100mm và phôi thanh dẹt tiết diện 100 x 300 mm.

Được trang bị hệ thống làm mát 2 nhánh tự động với thùng chứa nước tuần hoàn 50L và bệ máy đầm chắc nặng tới 290kg, máy cắt mẫu kim tương Q-100Z thiết lập chuẩn mực mới về độ phẳng mặt cắt, triệt tiêu 100% rung chấn và bảo toàn tuyệt đối vi cấu trúc mẫu, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định vật liệu chuyên sâu.

2. Phân tích thực trạng: 4 điểm nghẽn kỹ thuật nan giải khi cắt mẫu kim tương bằng máy cắt cơ thủ công

Tại các trung tâm kiểm định chất lượng, viện nghiên cứu và nhà máy luyện kim, việc sử dụng các dòng máy cắt mẫu kim tương kéo tay thủ công đời cũ thường xuyên đối mặt với những thách thức kỹ thuật lớn:

• Hiện tượng quá nhiệt làm đổi pha kim loại (Thermal Degradation): Khi cắt các chi tiết kim loại có độ cứng cao hoặc tiết diện lớn bằng tay gạt, áp lực tỳ dao không đều làm tăng ma sát tức thời, nhiệt độ tại điểm cắt vượt ngưỡng biến tính (trên 600°C – 800°C). Hậu quả là lớp tôi bề mặt bị ram mềm, pha Austenit chuyển biến thành Martensite nhân tạo, phá hủy hoàn toàn trạng thái thực tế của mẫu phân tích.
• Kẹt đĩa cắt, vỡ đĩa và biến dạng phôi: Tốc độ tiến dao bằng tay phụ thuộc vào cảm tính của kỹ thuật viên. Khi gặp điểm cứng bên trong lõi phôi, việc đẩy dao quá nhanh dễ gây quá tải động cơ, kẹt đĩa hoặc làm vỡ đĩa cắt ở tốc độ cao, cực kỳ nguy hiểm cho người thao tác.
• Mặt cắt bị xiên lệch và lớp biến cứng sâu: Độ rung lắc của bệ máy nhẹ khiến mặt cắt bị vặn chéo, gồ ghề lượn sóng và hình thành lớp biến cứng cơ học dày hàng trăm micron. Điều này làm tăng thời gian mài phẳng thô lên gấp 3 lần, gây tiêu hao vô số giấy nhám đắt tiền.
• Hạn chế kích thước phôi mẫu: Máy cắt truyền thống có không gian buồng cắt chật hẹp, không thể gá kẹp các chi tiết phôi lớn như trục truyền động, thanh ray, dầm thép hay vỏ động cơ đúc, buộc người dùng phải cắt thô sơ bộ bên ngoài gây thêm biến tính nhiệt.

Sự hiện diện của máy cắt mẫu kim tương Q-100Z tự động hóa PLC đã xóa bỏ hoàn toàn những rào cản này, mang lại quy trình cắt mẫu chính xác, an toàn và lặp lại chuẩn xác 100%.

3. Hệ thống điều khiển PLC thông minh & Màn hình cảm ứng 7 inch: Chuẩn hóa 100 nhóm quy trình

Trung tâm đầu não của thiết bị được vận hành bởi hệ thống điều khiển tự động hóa cấp công nghiệp:

• Bộ điều khiển lập trình PLC công nghiệp: Cung cấp khả năng xử lý thuật toán thời gian thực mượt mà, điều khiển chính xác từng bước dịch chuyển của động cơ servo và hệ thống cấp nước làm mát với độ tin cậy tuyệt đối và khả năng chống nhiễu điện từ vượt trội.
• Màn hình màu cảm ứng Touch Screen 7 inch sắc nét: Giao diện đồ họa trực quan, hiển thị đầy đủ và rõ ràng các thông số vận hành theo thời gian thực: Tốc độ tiến dao trục Y (0.01 – 3 mm/s), Vị trí hành trình dao hiện tại (Real-time feed tracking), Hành trình cắt cài đặt, Tốc độ trục chính và Trạng thái hệ thống làm mát.
• Thư viện lưu trữ 100 nhóm quy trình cắt (100 Groups of Cutting Storage): Cho phép kỹ thuật viên thiết lập và lưu trữ tối ưu hóa công thức cắt cho 100 chủng loại vật liệu khác nhau (từ thép kết cấu, thép không gỉ, hợp kim nhôm đồng, titan, siêu hợp kim Niken đến khoáng vật thạch học). Khi cắt mẫu tương ứng, người vận hành chỉ cần chạm nhẹ để gọi chương trình mà không mất thời gian căn chỉnh lại từ đầu.
• Tự động hồi vị thông minh (Automatic Reset Mode): Sau khi lưỡi cắt hoàn tất hành trình cắt đứt phôi mẫu, trục Y tự động kích hoạt chế độ lùi dao nhanh về vị trí gốc an toàn và dừng động cơ, giúp tối ưu hóa thời gian chu trình và bảo vệ tuyệt đối lưỡi cắt.

4. Đột phá 4 chế độ cắt linh hoạt: Tự động, Thủ công, Cắt liên tục và Cắt xung (Pulse Cutting)

Máy cắt mẫu kim tương Q-100Z mang lại khả năng tùy biến chiến lược cắt đa dạng chưa từng có trên thị trường:

• 1. Chế độ cắt xung đột phá (Pulse Cutting Mode): Đây là tính năng độc quyền giá trị nhất của máy. Khi kích hoạt, trục Y sẽ tiến dao theo từng nhịp bước tiến ngắn và rút nhẹ dao trong tích tắc để dòng dung dịch làm mát tràn sâu vào tận đáy khe cắt, giải phóng nhiệt lượng ma sát tức thời rồi tiếp tục nhịp cắt tiếp theo. Chế độ này loại bỏ 100% hiện tượng cháy đen bề mặt khi cắt các phôi kim loại đặc biệt cứng hoặc mẫu tiết diện siêu dày.
• 2. Chế độ cắt tự động hoàn toàn (Automatic Cutting Mode): Máy tự động kiểm soát tốc độ tiến dao từ 0.01 đến 3 mm/s theo giá trị cài đặt tối ưu, duy trì lực cắt không đổi, tự động ngắt làm mát và hồi dao khi kết thúc.
• 3. Chế độ cắt liên tục (Continuous Cutting Mode): Phù hợp cho việc xẻ rãnh hoặc cắt chia đoạn liên hoàn nhiều mẫu trên cùng một phôi thanh dài mà không cần dừng máy nhiều lần.
• 4. Chế độ cắt thủ công (Manual Cutting Mode): Cho phép kỹ thuật viên sử dụng tay quay hoặc phím bấm điều hướng để chủ động kiểm soát nhát cắt thử nghiệm cho các mẫu R&D đặc thù.

5. Năng lực cắt cực đại: Xử lý phôi tròn Φ100mm và phôi chữ nhật 100 x 300mm với đĩa cắt Φ350mm

Khả năng dung nạp phôi kích thước lớn định hình nên đẳng cấp vượt trội của máy cắt mẫu kim tương Q-100Z:

• Đĩa cắt chuyên dụng Φ350 x 2.5 x 32 mm: Kích thước đĩa lớn mang lại chiều sâu cắt vượt bậc, trong khi độ dày lưỡi cắt chỉ 2.5mm giúp tối thiểu hóa lượng phoi mạt hao phí và giảm tối đa áp lực ma sát cản trở trong lòng vết cắt.
• Năng lực cắt phôi tiết diện siêu lớn: Máy có thể cắt gọn gàng các phôi trục tròn đường kính lên tới Φ100 mm, đồng thời xử lý xuất sắc các phôi khối hộp chữ nhật có kích thước chiều cao lên tới 100 mm và chiều rộng mặt cắt lên tới 300 mm (100 x 300 mm).
• Hành trình trục Y dài 275 mm: Khoảng dịch chuyển trục Y rộng lớn (Y-axis Stroke 275mm) cùng khả năng cài đặt hành trình cắt linh hoạt giúp máy thích ứng hoàn hảo với mọi kích thước phôi mẫu từ siêu nhỏ đến ngoại cỡ.

6. Động cơ 3kW mạnh mẽ & Tốc độ trục chính 2800 vòng/phút: Cắt ngọt, phẳng láng và chống rung tuyệt đối

Hệ thống động lực học của thiết bị được chế tạo theo tiêu chuẩn công nghiệp nặng khắt khe:

• Động cơ công nghiệp 3kW (3000W) cực đại: Trang bị motor 3 pha 380V công suất lớn tạo ra mô-men xoắn mạnh mẽ và ổn định tuyệt đối, không hề xảy ra hiện tượng sụt giảm vòng tua khi lưỡi cắt tiến sâu vào lõi các khối hợp kim tôi cứng hay thép không gỉ austenitic.
• Tốc độ quay trục chính 2800 vòng/phút: Vận tốc cắt lý tưởng giúp lưỡi cắt lướt qua bề mặt vật liệu êm ái, tạo nên mặt cắt phẳng mịn, độ nhám cực thấp, vuông góc chuẩn xác và không hề có gờ ba-via mép biên.
• Bộ điều tốc tiến dao siêu mịn 0.01 – 3 mm/s: Cho phép cài đặt bước tiến dao cực kỳ tinh vi, đặc biệt hữu ích khi cắt các chi tiết mỏng manh, linh kiện điện tử vi mạch hoặc mẫu composite nhiều lớp mà không làm vỡ cấu trúc vi mô theo tiêu chuẩn kỹ thuật của Werka precision laboratory solutions.

7. Hệ thống làm mát tuần hoàn 2 nhánh & Thùng nước 50L: Loại bỏ 100% hiện tượng cháy biến tính bề mặt

Công nghệ giải nhiệt đa điểm là chìa khóa then chốt mang lại chất lượng mặt cắt hoàn hảo của máy cắt mẫu kim tương Q-100Z:

• Hệ thống làm mát 2 nhánh tự động (Automatic 2-Way Water Cooling): Hai vòi phun áp lực cao độc lập được bố trí thông minh ở cả hai mặt bên của đĩa cắt Φ350mm, phun trực diện dòng dung dịch làm mát lưu lượng lớn vào chính xác điểm tiếp xúc cắt, nhanh chóng dập tắt nhiệt lượng ma sát ngay khi vừa phát sinh.
• Thùng chứa nước tuần hoàn dung tích lớn 50 Lít: Thùng nước làm mát kích thước 685 x 530 x 640 mm với dung tích 50L đảm bảo lượng dung dịch làm mát luôn dồi dào, nhiệt độ nước duy trì mát mẻ liên tục trong suốt ca làm việc dài.
• Tích hợp dung dịch bôi trơn chống rỉ cao cấp 2L: Đi kèm sẵn can dung dịch chống rỉ 2L pha nước chuyên dụng, giúp bảo vệ toàn diện hệ thống bơm tuần hoàn, chống gỉ sét buồng máy và tạo độ bóng mịn tối đa cho bề mặt mẫu cắt.

8. Bàn cắt chống ăn mòn 350x305mm, vỏ kín an toàn kính PC & Khung máy đầm chắc 290kg

Độ hoàn thiện cơ khí và tiêu chuẩn an toàn của thiết bị mang lại sự an tâm tuyệt đối trong môi trường phòng thí nghiệm:

• Bàn làm việc kích thước lớn 350 x 305 mm chống ăn mòn: Bề mặt tiếp xúc phôi và các cụm chi tiết gá kẹp được chế tạo từ hợp kim chống ăn mòn đặc biệt, bệ đỡ mô tơ xử lý phun cát thẩm mỹ chống trầy xước và kháng hóa chất dung dịch cắt tuyệt đối.
• Hệ thống gá kẹp phôi ren kép vững chắc & Tùy chọn trục X: Trang bị sẵn bộ kẹp trục ren tiêu chuẩn giữ chặt các phôi hình thù phức tạp. Hỗ trợ lắp thêm bộ gá kẹp trục X tùy chọn (chiều cao kẹp tối đa 60mm, hành trình dịch chuyển 50mm) để thực hiện các nhát cắt song song đa điểm mà không cần tháo lắp phôi nhiều lần.
• Buồng cắt vỏ kín hoàn toàn & Kính chắn Polycarbonate chống va đập: Ngăn chặn 100% nước làm mát và bụi mạt bắn ra ngoài, kết hợp cửa sổ kính PC cường lực trong suốt và đèn LED chống nước siêu sáng giúp quan sát toàn cảnh quá trình cắt an toàn tuyệt đối.
• Khung thân máy vững chãi nặng 290 kg: Khối lượng tịnh 290 kg (kích thước máy 900 x 920 x 670 mm) đóng vai trò như một khối đế triệt tiêu toàn bộ dao động cơ học, đảm bảo máy vận hành êm ru, tĩnh lặng và độ chính xác lặp lại hoàn hảo qua nhiều năm sử dụng.

9. Bảng thông số kỹ thuật chi tiết của máy cắt mẫu kim tương Q-100Z

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:

10. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị

Bộ thiết bị máy cắt mẫu kim tương Q-100Z được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng lắp đặt và vận hành:

11. Ứng dụng thực tế trong kiểm định luyện kim, phụ tùng ô tô, hàng không và thạch học địa chất

Với độ chính xác cao và khả năng cắt tự động không biến tính vật liệu, máy cắt mẫu kim tương Q-100Z là thiết bị cốt lõi trong nhiều ngành công nghiệp mũi nhọn:

• Kiểm soát chất lượng Luyện kim & Nhiệt luyện quy mô lớn: Cắt lấy mẫu phôi đúc rèn cỡ lớn, thép ray tàu hỏa, dầm thép kết cấu, chi tiết sau thấm carbon/nitơ để đo chiều dày lớp hóa bền và đánh giá các tổ chức tế vi Martensite, Troostite, Sorbite.
• Ngành Chế tạo Ô tô, Xe máy & Máy động lực: Cắt mặt cắt ngang các chi tiết chịu lực cực lớn như trục khuỷu động cơ (Crankshaft), trục láp truyền động, bánh răng vi sai, thanh truyền piston mà không làm phát sinh ứng suất nhiệt dư.
• Công nghiệp Hàng không vũ trụ & Năng lượng: Cắt các siêu hợp kim Inconel, hợp kim Titan Ti-6Al-4V, cánh tuabin khí, vật liệu phủ gốm Ceramic chịu nhiệt bằng chế độ cắt xung Pulse Cutting đặc biệt.
• Địa chất, Khoáng sản & Thạch học (Petrography): Cắt các khối đá thạch anh, đá magma, quặng khoáng sản tự nhiên phục vụ công tác chế tạo lát mỏng quang học.
• Viện nghiên cứu & Trung tâm thử nghiệm độc lập (VILAS/ISO 17025): Chuẩn bị mẫu thử nghiệm kéo nén, va đập, kiểm tra khuyết tật mối hàn ống dẫn dầu khí áp lực cao.

12. Hướng dẫn quy trình 5 bước cắt mẫu tự động lập trình đạt chuẩn quốc tế ASTM

Quy trình vận hành máy tự động hóa hoàn toàn theo 5 bước chuẩn hóa:

1. Bước 1: Chuẩn bị và kiểm tra hệ thống: Đảm bảo thùng chứa 50L đã được pha dung dịch dầu chống rỉ theo tỷ lệ khuyến nghị. Bật công tắc nguồn tổng, kiểm tra đĩa cắt Φ350mm đã siết chặt an toàn.
2. Bước 2: Gá kẹp phôi mẫu chắc chắn: Đặt phôi mẫu lên bàn cắt chống ăn mòn 350 x 305 mm. Sử dụng ê tô kẹp ren siết chặt phôi. Nếu cần cắt song song đa điểm, căn chỉnh vị trí trên đồ gá trục X.
3. Bước 3: Lập trình thông số trên màn hình cảm ứng 7 inch: Chọn chế độ cắt (ví dụ: Chế độ cắt xung Pulse Cutting cho thép tôi cứng), cài đặt tốc độ tiến dao (ví dụ: 0.5 mm/s), cài đặt hành trình cắt trục Y hoặc gọi công thức tương ứng từ thư viện 100 nhóm quy trình.
4. Bước 4: Đóng nắp buồng cắt và khởi động tự động: Đóng kín nắp buồng chắn kính PC. Nhấn nút START trên màn hình cảm ứng. Hệ thống PLC sẽ tự động bật bơm nước làm mát 2 nhánh, khởi động động cơ 3kW đạt 2800 vòng/phút và tự động điều khiển trục Y tiến dao cắt phôi theo đúng thông số lập trình.
5. Bước 5: Hoàn tất và lấy mẫu thành phẩm: Khi đĩa cắt đi hết hành trình, máy tự động dừng động cơ, tắt bơm làm mát và trục Y tự động hồi vị (Auto Reset) về vị trí gốc. Mở nắp an toàn, tháo kẹp lấy phôi. Bề mặt mẫu sáng bóng, phẳng mịn tuyệt đối, không một vết cháy xém, sẵn sàng đưa vào bước đúc ép mẫu kim tương.

13. So sánh hiệu quả vận hành: Máy cắt tự động PLC Q-100Z vs Máy cắt tay truyền thống

Bảng phân tích so sánh dưới đây chứng minh rõ ràng giá trị vượt trội khi đầu tư hệ thống tự động hóa:

14. Nhận định chuyên gia và phản hồi thực tế từ các trung tâm kiểm định QA/QC

Giám đốc Kỹ thuật tại một tổ hợp luyện kim và cán thép đặc biệt nhận xét: “Trước đây việc cắt các mẫu thép thanh hợp kim đường kính Φ90mm thường làm cháy đen bề mặt và vỡ đĩa cắt liên tục do thợ đẩy tay không đều. Từ khi đưa máy cắt mẫu kim tương Q-100Z vào vận hành với chế độ cắt xung Pulse Cutting và đĩa cắt Φ350mm, quá trình cắt diễn ra hoàn toàn tự động, bề mặt cắt sáng phẳng như gương và hoàn toàn giữ nguyên cấu trúc pha vi mô ban đầu. Máy nặng 290kg chạy cực kỳ đầm và êm ái.”

15. Câu hỏi thường gặp (FAQ) về máy cắt mẫu kim tương Q-100Z

16. Chính sách bảo hành, chuyển giao công nghệ và báo giá chính hãng

Khi đầu tư máy cắt mẫu kim tương Q-100Z chính hãng, quý khách hàng nhận được sự đồng hành kỹ thuật toàn diện:

• Cam kết sản phẩm mới chính hãng 100%: Đầy đủ chứng nhận chất lượng xuất xưởng (Certificate of Conformity), tài liệu kỹ thuật và trọn bộ phụ kiện mở hộp.
• Bảo hành chính hãng 12 tháng: Hỗ trợ kỹ thuật chuyên sâu 24/7, cung ứng linh kiện, đĩa cắt chính hãng và dung dịch chống gỉ thay thế lâu dài.
• Lắp đặt & Chuyển giao công nghệ tận nơi: Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp bàn giao, lắp đặt cân chỉnh bệ máy, hướng dẫn lập trình các chế độ cắt và tối ưu hóa quy trình chuẩn bị mẫu kim tương cho đơn vị của quý khách.

Quý khách hàng vui lòng liên hệ trực tiếp ngay hôm nay để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi tốt nhất cho máy cắt mẫu kim tương tự động Q-100Z cao cấp!
