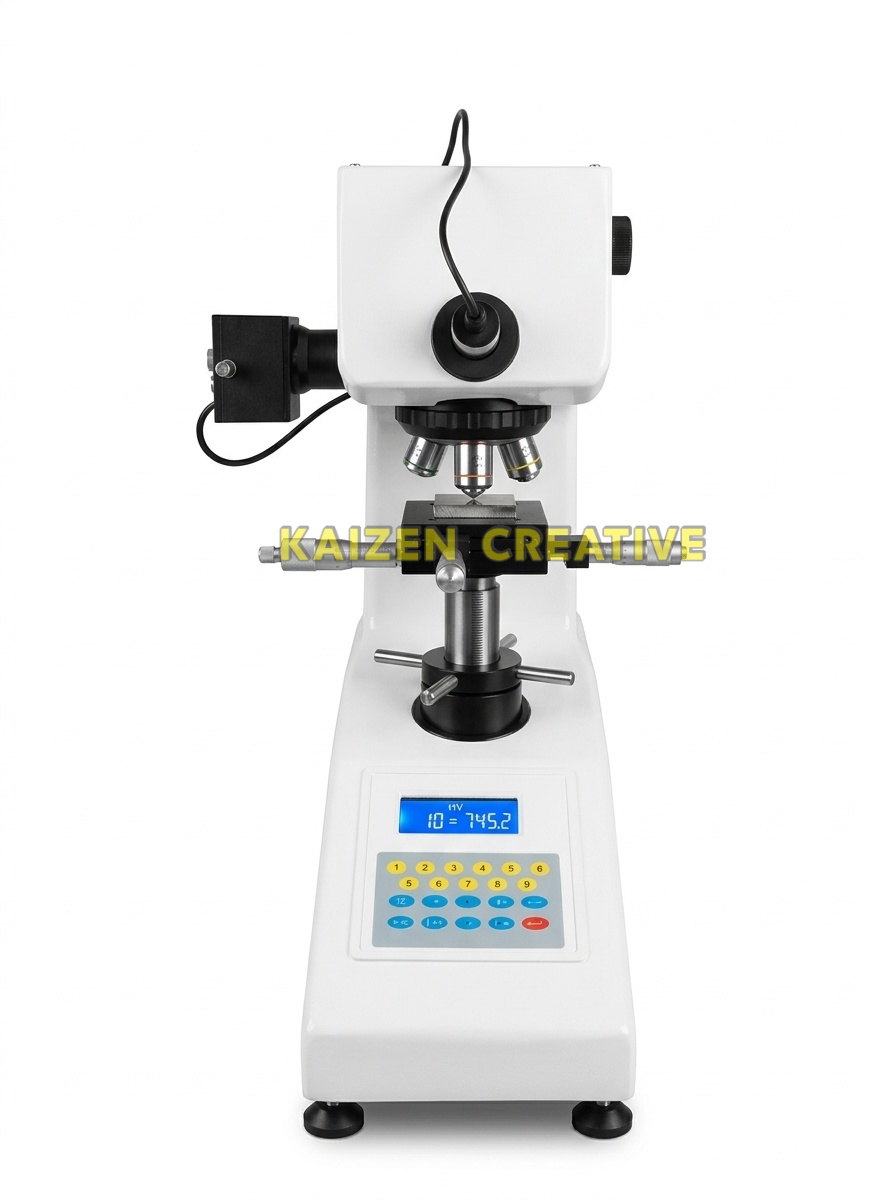

Máy Đo Độ Cứng Vi Mô Micro Vickers (Tháp Pháo Tự Động / Vạch Chia Nano 0.0625μm / Tải Trọng 10gf – 1000gf / Quang Học 400X / Màn Hình LCD)

1. Tổng quan đột phá: Vì sao máy đo độ cứng Micro Vickers vạch chia nano là giải pháp kiểm định vi mô nano hàng đầu cho phòng Lab?

Trong các ngành công nghiệp công nghệ cao hiện đại như chế tạo chip bán dẫn IC, công nghệ phủ màng mỏng nano PVD/CVD, sản xuất pin Lithium-ion và xử lý bề mặt quang học, yêu cầu đánh giá cơ lý tính vật liệu đã tiến sâu vào thang đo micromet và nanomet. Các lớp phủ bề mặt có chiều dày chỉ từ 1 đến 5 micromet, các phiến silicon wafer, lá đồng điện phân, chân linh kiện dán SMD và các sợi kim loại mảnh (Filament) đòi hỏi lực ép thử nghiệm phải siêu nhỏ (từ 10 gf đến 1000 gf) để vết lõm không xuyên thủng màng và không làm tổn hại đến liên kết của nền vật liệu.

Để thiết lập chuẩn mực độ chính xác tuyệt đối cho các bài toán đo lường siêu vi này, máy đo độ cứng Micro Vickers vạch chia nano đã được ra đời như một kiệt tác kỹ thuật số trong dòng thiết bị Micro Vickers Hardness Tester. Thiết bị cung cấp dải đo rộng từ 1 HV đến 2967 HV, 8 cấp lực thử vi mô tinh vi từ 10 gf (0.098 N) đến 1000 gf (9.80 N), tích hợp chu trình gia tải và dỡ tải tự động khép kín (Automatic Carriage Control).

Điểm nhấn kỹ thuật đột phá nhất của model vạch chia nano chính là sự kết hợp giữa mâm xoay tháp pháo tự động hoàn toàn (Auto-Turret) và hệ thống tang trống vi trắc quang học có độ phân giải siêu vi mô đạt mức 0.0625 μm (62.5 nanomet) – độ chính xác cao gấp 4 lần so với các dòng máy thông thường. Kết hợp bàn dịch chuyển tọa độ XY 100 x 100 mm và bộ 3 đồ gá kẹp đa năng, thiết bị tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ASTM E384, ISO 6507 và GB/T 4340.2, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định vật liệu chuyên sâu.

2. Phân tích thực trạng: 4 trở ngại kỹ thuật lớn khi kiểm tra cơ tính màng mỏng và chi tiết siêu nhỏ

Tại các trung tâm nghiên cứu R&D, phòng kiểm soát chất lượng linh kiện điện tử và xưởng xử lý nhiệt luyện chính xác, việc sử dụng các dòng máy đo độ cứng cơ học đời cũ hoặc máy xoay tay thường xuyên đối mặt với nhiều khó khăn kỹ thuật nghiêm trọng:

• Sai số đo đường chéo vết lõm dưới kích thước 10 micromet: Dưới lực tải siêu nhỏ 10gf – 50gf, vết lõm kim cương chỉ có kích thước vài micromet. Thước vi trắc thông thường có độ phân giải thô (0.5 – 1 μm) khiến sai số đọc đường chéo d1, d2 chiếm tới 15% – 20% kích thước vết lõm, làm kết quả đo độ cứng HV bị sai lệch hoàn toàn.
• Hiện tượng mất dấu vết lõm khi xoay tháp pháo bằng tay: Việc dùng tay vặn xoay mâm tháp pháo cơ học gây rung lắc mâm xoay, khiến vết lõm vi mô dưới độ phóng đại 400X bị lệch ra ngoài trường nhìn thị kính, kỹ thuật viên phải mất rất nhiều thời gian dịch chuyển bàn để dò tìm lại vị trí đo.
• Gá kẹp không chắc chắn làm lệch góc nén: Các mẫu mỏng như lá kim loại, màng nhựa hay sợi dây kim loại mảnh dưới 0.5mm rất dễ bị cong vênh hoặc rung lắc trong lúc nén nếu không có đồ gá chuyên dụng, dẫn đến vết lõm bị méo lệch góc và nứt vỡ phôi.
• Tính toán và tra bảng độ cứng thủ công tốn thời gian: Việc phải ghi chép số liệu ra giấy và tra bảng thủ công cho từng điểm đo làm chậm tiến độ kiểm nghiệm và dễ phát sinh sai sót do con người.

Sự hiện diện của máy đo độ cứng Micro Vickers vạch chia nano với độ phân giải nano 0.0625 μm và tháp pháo tự động đã giải quyết triệt để toàn bộ các trở ngại kỹ thuật nêu trên.

3. Độ phân giải quang học cấp nano 0.0625 μm & Hệ thống thấu kính kép độ phóng đại 400X

Đột phá công nghệ giá trị nhất của máy đo độ cứng Micro Vickers vạch chia nano nằm ở hệ thống đo lường quang học siêu chính xác:

• Độ phân giải tang trống vi trắc đạt mức 0.0625 μm (62.5 Nanomet): Giá trị vạch chia nhỏ nhất của tang trống vi trắc (Min. Graduation Value of Testing Drum Wheel) đạt mức 0.0625 μm, cho phép kỹ thuật viên bắt chính xác từng điểm tiếp giáp tại 4 góc nhọn của vết lõm kim cương siêu nhỏ, triệt tiêu hoàn toàn sai số đọc mắt.
• Độ phóng đại kép 100X và 400X sắc nét:
  • Hệ phóng đại 100X (Thị kính 10X + Vật kính 10X): Dùng để quan sát trường nhìn rộng, định vị vùng vi cấu trúc cần thử nghiệm.
  • Hệ phóng đại 400X (Thị kính 10X + Vật kính 40X): Phóng đại cực đại hình ảnh vết lõm vi mô, làm nổi bật đường biên tương phản sắc nét trên bề mặt kim loại mài bóng gương.
• Nguồn sáng đèn Halogen tuổi thọ cao: Cung cấp dải ánh sáng vàng ấm đồng nhất, có thể điều chỉnh độ sáng trực tiếp trên bảng điều khiển để chống chói lóa, giúp bảo vệ thị lực và chống mỏi mắt cho kỹ thuật viên theo tiêu chuẩn kỹ thuật của Werka precision optical metrology.

4. Cơ chế tháp pháo xoay tự động (Auto-Turret): Chuyển đổi quang học mượt mà, định tâm tuyệt đối

Model vạch chia nano được trang bị mâm xoay tháp pháo điều khiển bằng động cơ điện vi sai thông minh:

• Chuyển đổi vị trí tự động một chạm: Sau khi hoàn tất quá trình gia tải và giữ tải, tháp pháo tự động xoay chuyển đầu đo kim cương Micro Vickers sang vật kính quang học 40X một cách êm ái mà người vận hành không cần chạm tay vào mâm xoay.
• Định vị đồng tâm quang học hoàn hảo: Cơ cấu khóa vi sai quang điện tử đảm bảo vết lõm siêu nhỏ luôn nằm chính xác tại tâm của trường nhìn thị kính dưới độ phóng đại 400X, giúp kỹ thuật viên tiến hành đo lường đường chéo ngay lập tức mà không sợ mất dấu.
• Bảo vệ an toàn tuyệt đối cho đầu đo kim cương vi mô: Loại bỏ hoàn toàn nguy cơ va chạm mũi kim cương đắt giá vào thành đồ gá hoặc phôi mẫu do thao tác xoay tay bất cẩn.

5. Hệ thống 8 cấp lực thử siêu vi mô (10gf – 1000gf) & Dải đo rộng 1 — 2967 HV

Máy đo độ cứng Vickers vạch chia nano cung cấp dải lực thử vi mô toàn diện, đáp ứng 8 cấp lực nén chuẩn xác:

• 8 cấp lực thử siêu vi mô tiêu chuẩn:
  1. 0.098 N (10 gf / 0.01 kgf) – Đo lá kim loại siêu mỏng, màng quang học nano, lớp phủ mạ dưới 1 μm
  2. 0.246 N (25 gf / 0.025 kgf) – Đo chân chip IC, màng mỏng bán dẫn micro
  3. 0.490 N (50 gf / 0.05 kgf) – Đo lớp mạ điện phân, xi mạ niken, vàng, crom mỏng
  4. 0.980 N (100 gf / 0.1 kgf) – Đo lớp thấm nitơ bề mặt, màng phủ PVD/CVD (TiN, TiAlN, DLC)
  5. 1.960 N (200 gf / 0.2 kgf) – Đo lớp thấm carbon mỏng, sợi kim loại mảnh filament
  6. 2.940 N (300 gf / 0.3 kgf) – Đo các pha tinh thể riêng biệt trong tổ chức tế vi kim tương
  7. 4.900 N (500 gf / 0.5 kgf) – Đo lớp tôi cứng cảm ứng cao tần mỏng, gốm sứ kỹ thuật
  8. 9.800 N (1000 gf / 1.0 kgf) – Tải trọng cực đại 1kgf đo thép hợp kim, kim loại màu
• Dải đo độ cứng rộng 1 — 2967 HV: Kiểm tra chính xác từ các vật liệu polymer mềm, màng nhựa đến các tinh thể siêu cứng như đá quý, đá mã não, gốm sứ Ceramic và hợp kim Vonfram Carbide.

6. Bàn di chuyển tọa độ XY 100x100mm & Bộ 3 đồ gá kẹp chuyên dụng: Mẫu phẳng, mẫu mỏng và dây kim loại sợi mảnh

Hệ thống bàn trượt và đồ gá cơ khí chính xác mang lại tính linh hoạt tuyệt đối khi thao tác đo đạc:

• Bàn di chuyển tọa độ XY Stage kích thước 100 x 100 mm: Hành trình dịch chuyển trục X-Y đạt 25 x 25 mm với 2 pan-me vi chỉnh chính xác, cho phép dịch chuyển phôi mẫu theo từng bước micromet để thực hiện chuỗi đo phân bố độ cứng từ bề mặt vào tâm phôi.
• Trọn bộ 3 đồ gá kẹp phôi chuyên dụng đi kèm:
  • 1. Đồ gá kẹp mẫu phẳng (Flat Clamping Test Table): Kẹp giữ chắc chắn các khối mẫu đúc kim tương gắn trong nhựa Bakelite Φ30mm, Φ45mm hoặc phôi phẳng dày.
  • 2. Đồ gá kẹp mẫu mỏng (Thin Specimen Test Table): Giữ phẳng tuyệt đối các lá kim loại mỏng, lá đồng, màng polymer mà không bị uốn cong biến dạng.
  • 3. Đồ gá kẹp dây kim loại sợi mảnh (Filament Clamping Test Table): Rãnh kẹp định tâm chuyên biệt giữ cố định các sợi dây kim loại mảnh, lò xo siêu nhỏ, chốt pin đồng trục.
• Không gian thử nghiệm: Chiều cao mẫu tối đa đạt 90 mm và chiều sâu họng đo 90 mm, tối ưu hóa cho mọi mẫu kiểm tra vi mô trong phòng Lab.

7. Màn hình LCD kỹ thuật số trực quan & Hỗ trợ chuyển đổi thang đo kép Vickers (HV) / Knoop (HK)

Trải nghiệm người dùng trên máy đo độ cứng Micro Vickers vạch chia nano được số hóa hiện đại:

• Màn hình hiển thị LCD sắc nét: Hiển thị đầy đủ thông số: Cấp lực thử (Test Force), Thời gian giữ tải đếm lùi (Dwell Time 5 – 60s), Thang đo lựa chọn, Số lần đo và Phương pháp thử nghiệm.
• Tự động tính toán giá trị độ cứng tức thì: Kỹ thuật viên chỉ cần nhập giá trị đường chéo $d_1, d_2$ đo được từ thị kính vào bàn phím, bộ vi xử lý của máy sẽ tự động tính toán theo công thức chuẩn xác và hiển thị ngay kết quả độ cứng HV lên màn hình LCD mà không cần tra bảng thủ công.
• Hỗ trợ thang đo kép Vickers (HV) & Knoop (HK): Cho phép chuyển đổi linh hoạt sang phương pháp đo độ cứng Knoop (HK) khi lắp đầu đo Knoop để đo các vật liệu siêu giòn hoặc lớp phủ cực mỏng.

8. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Micro Vickers vạch chia nano

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:

9. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị

Bộ thiết bị máy đo độ cứng Micro Vickers vạch chia nano được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng đưa vào vận hành ngay:

10. Ứng dụng thực tế trong kiểm định màng phủ PVD/CVD, lá kim loại, vi mạch bán dẫn IC và sợi filament

Với vạch chia 0.0625 μm và 8 cấp lực siêu vi mô, máy đo độ cứng Micro Vickers vạch chia nano là giải pháp đo lường hàng đầu trong các lĩnh vực công nghệ cao:

• Công nghiệp Bán dẫn & Vi mạch IC (Semiconductor & IC Thin Sections): Đo độ cứng phiến wafer silicon, lớp phủ điện môi, chân chip bán dẫn đóng gói và đường mạch in mạ vàng trên PCB mà không làm nứt vỡ mạch mỏng.
• Kiểm tra lớp màng mỏng xi mạ & Lớp phủ PVD/CVD (Coatings): Đo kiểm tra độ cứng của lớp mạ crom cứng, niken hóa học, lớp phủ DLC, TiN, TiAlN trên dụng cụ phay tiện và khuôn mẫu chính xác.
• Lá kim loại siêu mỏng & Vật liệu ghép lớp (Metal Foils & Ply-metals): Đo độ cứng lá đồng điện phân trong pin Lithium-ion, lá nhôm bao bì và các dải thép không gỉ siêu mỏng.
• Sợi kim loại mảnh & Dây tóc bóng đèn (Filament Wires): Đo độ cứng của các sợi dây hàn siêu mảnh, dây vonfram tóc bóng đèn, dây hợp kim nhớ hình Nitinol trong y tế.
• Xử lý nhiệt luyện vi mô: Đo chiều sâu lớp thấm carbon, lớp thấm nitơ và lớp thoát carbon (Decarburization) ở cự ly vi mô sát mép biên bề mặt chi tiết.
• Vật liệu Gốm kỹ thuật Ceramic & Thủy tinh: Khảo sát cơ tính vi mô của gốm Alumina, Zirconia, đá quý, đá mã não và kính cường lực quang học.

11. Hướng dẫn quy trình 5 bước đo độ cứng vi mô chuẩn xác đạt chuẩn quốc tế ASTM E384 & ISO 6507

Quy trình kiểm tra độ cứng vi mô diễn ra cực kỳ chuẩn xác và an toàn theo 5 bước tiêu chuẩn:

1. Bước 1: Chuẩn bị bề mặt mẫu đo mài bóng gương: Mẫu kim loại vi mô cần được đúc trong khuôn nhựa đúc mẫu (ví dụ: nhựa acrylic hoặc bakelite), sau đó mài và đánh bóng kim tương đạt độ bóng phẳng mịn tuyệt đối như gương ($Ra le 0.05 mu m$).
2. Bước 2: Gá đặt mẫu lên bàn tọa độ XY và lấy nét 100X: Lắp đồ gá kẹp mẫu phẳng (hoặc gá kẹp mẫu mỏng/sợi mảnh) lên bàn XY 100x100mm. Kẹp chặt mẫu và xoay tay nâng hạ bàn máy để lấy nét rõ ràng bề mặt phôi dưới vật kính 10X.
3. Bước 3: Chuyển sang vật kính 40X và chọn vị trí đo: Dùng 2 núm pan-me vi chỉnh bàn XY để dịch chuyển chính xác đến vị trí cần thử nghiệm. Chuyển sang vật kính 40X để lấy nét vi sai.
4. Bước 4: Cài đặt thông số và khởi động chu trình đo với tháp pháo Auto-Turret: Chọn cấp lực thử vi mô mong muốn (ví dụ: 100gf / 0.98N), cài đặt thời gian giữ tải (ví dụ: 10 – 15s) trên bảng điều khiển. Nhấn nút START. Tháp pháo tự động xoay đưa đầu đo kim cương vào nén tải, đếm lùi thời gian giữ tải, dỡ tải và tháp pháo tự động xoay vật kính 40X trở lại vị trí cũ ngay lập tức.
5. Bước 5: Đo kích thước vết lõm qua tang trống vi trắc nano và đọc kết quả: Nhìn qua thị kính 10X dưới độ phóng đại 400X, xoay núm vi trắc 0.0625 μm để căn 2 vạch đo trùng với 2 đỉnh nhọn đối diện của vết lõm hình thoi (đo $d_1$ và $d_2$). Nhập số liệu vào hệ thống để máy tự động tính toán và hiển thị ngay giá trị độ cứng Micro Vickers (HV) lên màn hình LCD.

12. So sánh hiệu quả vận hành: Máy đo Micro Vickers vạch chia nano vs Máy đo xoay tay truyền thống

Bảng phân tích so sánh dưới đây làm nổi bật giá trị nâng cấp vượt trội của model tháp pháo tự động vạch chia nano:

13. Nhận định chuyên gia nghiên cứu vật liệu và phản hồi thực tế từ các trung tâm R&D

Chuyên gia Trưởng phòng Kiểm chuẩn Bề mặt tại một tập đoàn sản xuất linh kiện quang học và bán dẫn nhận định: “Độ phân giải tang trống vi trắc 0.0625 μm của máy đo độ cứng Micro Vickers vạch chia nano thực sự là một bước tiến vượt bậc. Khi đo các lớp phủ chống phản xạ quang học mỏng dưới 1 micromet với tải trọng 10gf, vết lõm cực kỳ bé nhưng dưới độ phóng đại 400X và tang trống nano, chúng tôi bắt được mép biên vết lõm cực kỳ chính xác. Tháp pháo tự động Auto-Turret xoay êm ru giúp giữ nguyên tâm đo, nâng cao năng suất thử nghiệm của phòng Lab lên gấp nhiều lần.”

14. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Micro Vickers vạch chia nano
