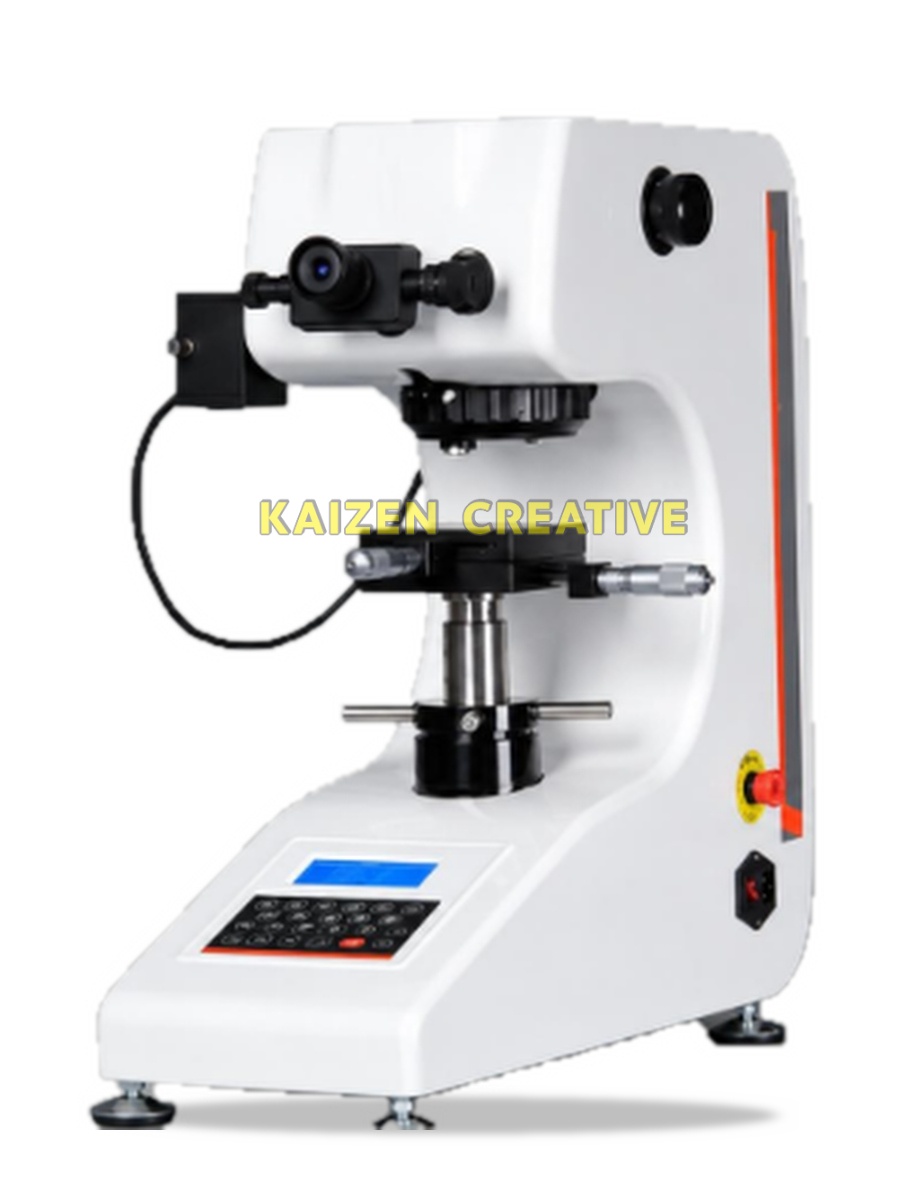

Máy Đo Độ Cứng Vi Mô Micro Vickers Tháp Pháo Tự Động (Quang Học Kép / Vỏ Nhôm Đúc Nguyên Khối / 8 Cấp Lực Thử / Mẫu Cao 110mm / Bàn Tọa Độ XY)

Mục lục nội dung

• 1. Tổng quan về máy đo độ cứng Micro Vickers vỏ nhôm đúc tháp pháo tự động
• 2. Những thách thức trong kiểm tra cơ tính vi mô và giải pháp từ vỏ nhôm đúc tháp pháo tự động
• 3. Đột phá công nghệ: Cơ chế tháp pháo tự động Auto-Turret 3 vị trí
• 4. Hệ thống quang học kép Dual-Channel & Độ phóng đại lên tới 600X
• 5. Thiết kế vỏ nhôm đúc nguyên khối & Sơn nung ô tô cao cấp
• 6. Dải lực thử 8 cấp vi mô từ 10gf đến 1000gf & Lập trình vi xử lý C-Language
• 7. Bảng thông số kỹ thuật chi tiết máy đo độ cứng Micro Vickers vỏ nhôm đúc
• 8. Danh mục phụ kiện tiêu chuẩn và 3 bộ gá kẹp phôi chuyên dụng đi kèm
• 9. Quy trình 4 bước đo độ cứng chuẩn xác theo tiêu chuẩn ISO 6507 & ASTM E384
• 10. Ứng dụng thực tế của máy đo độ cứng Micro Vickers vỏ nhôm đúc trong công nghiệp
• 11. Bảng so sánh vỏ nhôm đúc tháp pháo tự động với các dòng máy đo độ cứng tháp pháo xoay tay
• 12. Hướng dẫn hiệu chuẩn, bảo dưỡng định kỳ và tối ưu tuổi thọ thiết bị
• 13. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Micro Vickers vỏ nhôm đúc

1. Tổng quan về máy đo độ cứng Micro Vickers vỏ nhôm đúc tháp pháo tự động

Trong kỷ nguyên công nghiệp chế tạo chính xác, công nghệ vi cơ điện tử bán dẫn, xử lý nhiệt luyện bề mặt và công nghệ phủ màng mỏng nano, việc xác định chính xác độ cứng tế vi tại từng vị trí cục bộ là yếu tố tiên quyết quyết định chất lượng của vật liệu. Máy đo độ cứng Vickers vỏ nhôm đúc tháp pháo tự động (Auto Turret Micro Vickers Hardness Tester) là dòng thiết bị đo độ cứng vi mô công nghệ cao tích hợp Quang – Cơ – Điện tử (Opto-Mechatronics) tiên tiến, mang lại độ chính xác, độ tin cậy và khả năng lặp lại phép đo xuất sắc.

Thiết bị được trang bị hệ thống lập trình điều khiển bằng ngôn ngữ C tân tiến, kết hợp cảm biến quang điện và quang ngẫu (Optocoupler Sensing) hiện đại, giúp kiểm soát chu trình thử nghiệm hoàn toàn tự động. Điểm nhấn đắt giá nhất của máy đo độ cứng Micro Vickers vỏ nhôm đúc chính là tháp pháo tự động (Auto-Turret), cho phép chuyển đổi mượt mà giữa các bước Quan sát – Ấn lõm thử nghiệm – Đo lường mà không cần bất kỳ tác động cơ học bằng tay nào từ người vận hành.

Bên cạnh đó, máy đo độ cứng Micro Vickers vỏ nhôm đúc sở hữu cấu trúc quang học kép (Dual Optical Channel) độc đáo, vỏ máy đúc hợp kim nhôm nguyên khối vững chắc và không gian buồng đo rộng rãi với chiều cao mẫu thử lên tới 110 mm. Thiết bị đáp ứng đầy đủ các tiêu chuẩn kiểm định cơ tính quốc tế khắt khe nhất như ISO 6507, ASTM E384, JIS B7725 và GB/T 4340.2. Quý khách hàng có thể tra cứu và tham khảo thêm các dòng thiết bị đo lường chất lượng cao tại Werka Global.

2. Những thách thức trong kiểm tra cơ tính vi mô và giải pháp từ vỏ nhôm đúc tháp pháo tự động

Đo độ cứng vi mô (Microhardness Testing) trên các chi tiết siêu nhỏ, màng mỏng, lá kim loại hoặc lớp thấm tôi bề mặt luôn đặt ra nhiều thách thức kỹ thuật nghiêm ngặt:

• Rủi ro lệch tâm quang học khi xoay tháp pháo thủ công: Ở các dòng máy xoay tay thông thường, người vận hành phải dùng tay vặn tháp pháo liên tục giữa vật kính và đầu đâm kim cương. Lực vặn tay lâu ngày gây rơ lắc khớp cơ khí, làm lệch tâm quang trục và có nguy cơ va quẹt đầu đâm kim cương vào phôi mẫu gây sứt mẻ. Máy đo độ cứng Vickers vỏ nhôm đúc tháp pháo tự động giải quyết triệt để nhờ động cơ xoay tháp pháo tự động Auto-Turret định vị chính xác tuyệt đối.
• Hạn chế về chiều cao mẫu thử: Phần lớn các dòng máy đo độ cứng vi mô trên thị trường chỉ hỗ trợ chiều cao mẫu tối đa 90 mm, gây khó khăn khi kiểm tra các phôi mẫu dạng khối cao hoặc chi tiết đã gắn sẵn đồ gá chuyên dụng. vỏ nhôm đúc tháp pháo tự động mở rộng chiều cao phôi lên tới 110 mm, tạo sự linh hoạt tối đa trong thực tế thử nghiệm.
• Biến dạng khung thân do nhiệt độ môi trường: Các khung thân máy ghép nối tấm kim loại mỏng dễ bị giãn nở hoặc biến dạng khi nhiệt độ phòng thay đổi. Máy đo độ cứng Vickers vỏ nhôm đúc tháp pháo tự động sử dụng vỏ hợp kim nhôm đúc nguyên khối một lần định hình, mang lại độ ổn định cơ học vĩnh cửu.
• Mỏi mắt và sai lệch khi đo đạc kéo dài: Hệ thống thị kính quang học cao cấp chống mỏi mắt của máy đo độ cứng Micro Vickers vỏ nhôm đúc cho hình ảnh vết lõm sắc nét, kết hợp cổng quang học kép sẵn sàng kết nối camera CCD số hóa hình ảnh lên máy tính.

3. Đột phá công nghệ: Cơ chế tháp pháo tự động Auto-Turret 3 vị trí

Cơ chế tháp pháo tự động (Motorized Auto-Turret) là nâng cấp công nghệ mang tính bản lề trên máy đo độ cứng Micro Vickers vỏ nhôm đúc:

• Tự động hóa hoàn toàn chu trình 3 bước (Quan sát – Ấn tải – Đo lường): Sau khi người dùng lấy nét phôi dưới vật kính 10X hoặc 40X, chỉ cần nhấn nút START, tháp pháo tự động xoay chuyển đầu đâm kim cương vào vị trí tâm thử nghiệm, thực hiện gia tải – giữ tải – dỡ tải êm ái, sau đó tự động xoay vật kính đo 40X về đúng vị trí để người dùng quan sát và đo vết lõm ngay lập tức.
• Cảm biến quang điện định vị vi sai chính xác: Hệ thống cảm biến quang điện và quang ngẫu cao cấp giúp kiểm soát hành trình xoay của motor vi bước, đảm bảo tháp pháo luôn dừng chính xác 100% tại vị trí đồng trục quang học mà không có bất kỳ độ rơ lỏng cơ học nào.
• Bảo vệ tối đa mũi đâm kim cương Vickers: Việc loại bỏ hoàn toàn thao tác vặn tay giúp tránh được các lỗi thao tác sơ suất của người dùng, triệt tiêu nguy cơ mũi đâm kim cương va quẹt vào cạnh phôi hoặc gá kẹp, kéo dài tuổi thọ đầu đâm lên gấp nhiều lần.

4. Hệ thống quang học kép Dual-Channel & Độ phóng đại lên tới 600X

Chất lượng hình ảnh quang học là điều kiện cốt lõi quyết định độ chính xác của phép đo vi mô. Máy đo độ cứng Vickers vỏ nhôm đúc tháp pháo tự động sở hữu cấu hình quang học thượng hạng:

• Cấu trúc quang học kép (Dual Optical Channel – 双光通道): Máy được thiết kế tích hợp 2 đường truyền quang học độc lập: một kênh truyền lên thị kính quan sát mắt thường và một kênh truyền ren chuẩn C-mount kết nối trực tiếp với camera CCD máy tính. Người dùng có thể quan sát đồng thời hoặc dễ dàng nâng cấp hệ thống đo ảnh tự động mà không cần can thiệp kết cấu máy.
• Hệ thấu kính tiêu sắc đa tầng: Trang bị tiêu chuẩn 2 vật kính cao cấp: Vật kính 10X (dùng quan sát bề mặt diện rộng, tìm vị trí phôi) và Vật kính 40X (dùng đo lường chi tiết vết lõm kim cương). Kết hợp với thị kính vi trắc kỹ thuật số 10X, tổng độ phóng đại đạt 100X (quan sát) và 400X (đo lường).
• Khả năng nâng cấp thị kính 15X (Độ phóng đại 600X): Khi có nhu cầu đo các vết lõm siêu nhỏ ở dải lực 10gf (HV0.01) hoặc 25gf (HV0.025), người dùng có thể tùy chọn nâng cấp thị kính 15X để đạt độ phóng đại cực đại 150X (quan sát) và 600X (đo lường).
• Độ phân giải quang học 0.25 µm & Nguồn sáng chống mỏi mắt: Tang trống vi trắc quang học có dải đo 200 µm với độ phân giải 0.25 µm. Nguồn sáng chiếu sáng điều chỉnh độ sáng vô cấp mang lại trường nhìn êm dịu, không gây lóa mắt, giúp kỹ thuật viên làm việc liên tục nhiều giờ mà không bị mỏi mắt.

5. Thiết kế vỏ nhôm đúc nguyên khối & Sơn nung ô tô cao cấp

Độ bền cơ khí và tính thẩm mỹ công nghiệp của máy đo độ cứng Micro Vickers vỏ nhôm đúc được nâng lên tầm cao mới nhờ vật liệu chế tạo đặc biệt:

• Vỏ hợp kim nhôm đúc nguyên khối một lần định hình (Cast Aluminum Shell): Không sử dụng tôn chấn dập ghép ốc như các dòng máy giá rẻ, thân vỏ của vỏ nhôm đúc tháp pháo tự động được đúc áp lực nguyên khối bằng hợp kim nhôm cao cấp. Cấu trúc này mang lại độ cứng vững cơ học vượt trội, không bao giờ bị cong vênh biến dạng, đồng thời có khả năng hấp thụ rung chấn cơ học cực tốt.
• Công nghệ sơn nung ô tô màu trắng tinh khiết (Pure White Automotive Baking Paint): Bề mặt vỏ máy được xử lý sơn nung nhiều lớp theo tiêu chuẩn sơn ô tô hạng sang, mang lại vẻ ngoài trang nhã, đẳng cấp. Lớp sơn có khả năng chống trầy xước, kháng hóa chất, chống ăn mòn dầu mỡ trong môi trường nhà xưởng, giữ cho máy luôn sáng bóng như mới sau hàng chục năm vận hành.
• Không gian buồng đo mẫu cao 110 mm: Chiều cao không gian đo của máy đo độ cứng Micro Vickers vỏ nhôm đúc đạt 110 mm (lớn hơn 20 mm so với chuẩn 90 mm thông thường), cùng chiều sâu họng đo 85 mm từ tâm đầu đâm đến vách máy, giúp gá đặt thuận tiện các mẫu thử kích thước đa dạng.

6. Dải lực thử 8 cấp vi mô từ 10gf đến 1000gf & Lập trình vi xử lý C-Language

Máy đo độ cứng Vickers vỏ nhôm đúc tháp pháo tự động cung cấp giải pháp kiểm tra độ cứng toàn diện cho hầu hết các loại vật liệu nhờ dải lực thử đa dạng:

• 8 Cấp lực thử tiêu chuẩn: 0.098 N (10 gf), 0.245 N (25 gf), 0.49 N (50 gf), 0.98 N (100 gf), 1.96 N (200 gf), 2.94 N (300 gf), 4.90 N (500 gf) và 9.80 N (1000 gf / 1 kgf).
• 8 Thang đo độ cứng Micro Vickers tương ứng: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5 và HV1.
• Núm xoay chọn lực ngoại vi tiện dụng: Người dùng thay đổi cấp tải trọng dễ dàng bằng núm xoay cơ học bố trí ngay bên ngoài thân máy. Giá trị lực thử được lựa chọn sẽ tự động đồng bộ và hiển thị trực tiếp trên màn hình điều khiển công nghiệp.
• Lập trình vi xử lý ngôn ngữ C (C-Language Programmed): Hệ thống điều khiển nhúng được viết bằng ngôn ngữ C tối ưu hóa thuật toán tính toán, đảm bảo thời gian xử lý tức thì, ổn định và không bao giờ gặp lỗi xung đột phần mềm. Màn hình LCD công nghiệp hiển thị rõ ràng: phương pháp thử, giá trị lực thử, độ dài đường chéo vết lõm, giá trị độ cứng HV, thời gian giữ tải (5 – 60 giây) và số lần đo lặp lại.

7. Bảng thông số kỹ thuật chi tiết máy đo độ cứng Micro Vickers vỏ nhôm đúc

Bảng thông số kỹ thuật chính xác 100% của máy đo độ cứng Micro Vickers vỏ nhôm đúc được trích xuất từ tài liệu nhà sản xuất:

8. Danh mục phụ kiện tiêu chuẩn và 3 bộ gá kẹp phôi chuyên dụng đi kèm

Bộ sản phẩm máy đo độ cứng Micro Vickers vỏ nhôm đúc được đóng gói đồng bộ tiêu chuẩn nhà máy bao gồm:

• Thân máy chính vỏ nhôm đúc tích hợp tháp pháo tự động Auto-Turret, đầu đâm kim cương Micro Vickers, vật kính 10X và vật kính 40X.
• Hộp phụ kiện chuyên dụng: Chứa thị kính vi trắc, quả cân, trục cân và dụng cụ căn chỉnh.
• 06 Quả cân chuẩn tải trọng và 01 trục treo quả cân (Weight Axis).
• 01 Bàn dịch chuyển mẫu tọa độ chữ thập XY (Cross Table): Kích thước 100×100 mm, hành trình di chuyển 25×25 mm.
• Bộ 3 đồ gá kẹp phôi đặc biệt bằng thép không gỉ cao cấp:
  • Bàn kẹp mẫu phẳng (Flat mouth clamping table): Kẹp giữ phôi khối, chi tiết gia công phẳng.
  • Bàn kẹp mẫu mỏng (Thin specimen clamping table): Kẹp giữ các lá kim loại siêu mỏng, màng foil, bản mạch dập chống uốn vênh.
  • Bàn kẹp sợi kim loại mảnh (Filament clamping table): Rãnh chữ V định tâm sợi dây kim loại, dây tóc bóng đèn, kim tiêm, lò xo siêu nhỏ.
• 02 Tấm chuẩn độ cứng Micro Vickers chính hãng: 01 tấm chuẩn HV0.2 và 01 tấm chuẩn HV1 có chứng chỉ hiệu chuẩn xuất xưởng.
• 01 Thị kính vi trắc kỹ thuật số 10X vạch chia quang học siêu nét.
• Phụ kiện cân bằng & căn chỉnh: 01 Nivo bọt nước cân bằng, 04 Ốc chân đế điều chỉnh thăng bằng, 02 Tuốc nơ vít căn chỉnh.
• Phụ kiện điện & bảo vệ: 01 Dây nguồn tiêu chuẩn, 02 Cầu chì bảo vệ 1A, 01 Bạt che bụi chống tĩnh điện.
• Tài liệu kỹ thuật: 01 Giấy chứng nhận chất lượng xuất xưởng (Certificate), 01 Sách hướng dẫn vận hành chi tiết.
• Tùy chọn nâng cấp thêm (Optional Accessories): Hệ thống tay quay nâng hạ bên hông (Side-crank lifting system) giúp nâng hạ bàn mẫu êm ái hơn; Bộ camera CCD và phần mềm đo lường tự động trên máy tính.

9. Quy trình 4 bước đo độ cứng chuẩn xác theo tiêu chuẩn ISO 6507 & ASTM E384

Để đạt được kết quả đo lường độ cứng vi mô chính xác và tin cậy nhất với máy đo độ cứng Micro Vickers vỏ nhôm đúc, người vận hành tuân thủ quy trình 4 bước chuẩn sau:

1. Bước 1 – Chuẩn bị mẫu và định vị bề mặt phôi: Mẫu thử cần được mài bóng gương (đạt độ nhám Ra < 0.1 µm). Gá kẹp mẫu chắc chắn lên bàn tọa độ XY bằng đồ gá thích hợp (kẹp phẳng, kẹp mỏng hoặc kẹp sợi). Dưới vật kính 10X, nâng bàn mẫu để lấy nét bề mặt phôi, sau đó chuyển sang vật kính 40X tinh chỉnh tiêu cự để bề mặt hiển thị sáng rõ nhất.
2. Bước 2 – Lựa chọn lực thử và kích hoạt tháp pháo tự động: Xoay núm chọn tải trọng bên hông máy đến cấp lực thử mong muốn (từ 10gf đến 1000gf) và cài đặt thời gian giữ tải (5 – 60s). Nhấn phím START, tháp pháo tự động Auto-Turret của máy đo độ cứng Micro Vickers vỏ nhôm đúc sẽ tự động chuyển đầu đâm kim cương vào vị trí, thực hiện chu trình hạ tải ấn lõm, giữ tải và dỡ tải tự động.
3. Bước 3 – Tự động xoay vật kính và lấy nét vết lõm kim cương: Ngay sau khi xả tải xong, tháp pháo tự động xoay chuyển vật kính đo 40X về lại vị trí quang trục. Kỹ thuật viên tinh chỉnh nhẹ núm vi sai lấy nét để 4 góc đỉnh của vết lõm hình thoi hiển thị sắc nét nhất trong thị kính.
4. Bước 4 – Đo kích thước đường chéo và đọc kết quả HV: Vặn tang trống vi trắc để căn hai vạch gióng vào 2 cặp góc đối diện của vết lõm, lấy chiều dài d1 và d2 rồi nhập vào máy. Bộ vi xử lý ngôn ngữ C của máy đo độ cứng Micro Vickers vỏ nhôm đúc sẽ tự động tính toán giá trị độ cứng Vickers (HV) và hiển thị trực tiếp lên màn hình LCD.

10. Ứng dụng thực tế của máy đo độ cứng Micro Vickers vỏ nhôm đúc trong công nghiệp

Với độ chính xác quang học cao, tháp pháo tự động thông minh và dải tải trọng vi mô 8 cấp, máy đo độ cứng Micro Vickers vỏ nhôm đúc là thiết bị đo lường không thể thiếu trong nhiều ngành công nghiệp:

• Ngành xi mạ và phủ màng bề mặt: Đo chính xác độ cứng của màng mạ crom cứng, mạ niken hóa học, mạ kẽm, mạ vàng mạch điện tử, màng phủ PVD/CVD (TiN, TiAlN, DLC) mà không làm đâm thủng lớp mạ xuống kim loại nền.
• Ngành nhiệt luyện & Xử lý bề mặt: Khảo sát chiều sâu hiệu dụng và sự biến thiên độ cứng của lớp thấm cacbon (carburizing), lớp thấm nitơ (nitriding), lớp thoát cacbon (decarburized layer), lớp tôi cảm ứng cao tần trên trục, bánh răng và vòng bi với máy đo độ cứng Micro Vickers vỏ nhôm đúc.
• Ngành linh kiện điện tử và bán dẫn: Kiểm tra độ cứng vi mô của các chân chip IC, bản mạch in PCB, mối hàn thiếc vi mô, màng lá đồng mỏng làm điện cực pin.
• Ngành vật liệu giòn kỹ thuật cao: Đo độ cứng của thủy tinh quang học, gốm sứ kỹ thuật, đá quý nhân tạo, mã não, vật liệu composite và các mẫu kim tương tế vi.
• Viện nghiên cứu & Trường đại học kỹ thuật: Thiết bị được tin dùng rộng rãi tại các trường đại học hàng đầu phục vụ công tác đào tạo, nghiên cứu vật liệu kim tương và kiểm định chất lượng sản phẩm.

11. Bảng so sánh vỏ nhôm đúc tháp pháo tự động với các dòng máy đo độ cứng tháp pháo xoay tay

Bảng so sánh chi tiết dưới đây làm nổi bật ưu thế vượt trội của máy đo độ cứng Micro Vickers vỏ nhôm đúc so với các dòng máy xoay tay truyền thống:

12. Hướng dẫn hiệu chuẩn, bảo dưỡng định kỳ và tối ưu tuổi thọ thiết bị

Để đảm bảo máy đo độ cứng Micro Vickers vỏ nhôm đúc luôn vận hành ổn định với độ chính xác cao nhất qua nhiều năm sử dụng, doanh nghiệp cần lưu ý:

• Vị trí lắp đặt chuẩn phòng lab: Đặt máy trên bàn đá chống rung chuyên dụng trong phòng thí nghiệm có nhiệt độ ổn định (20°C ± 2°C) và độ ẩm (< 65%). Điều chỉnh 4 ốc chân đế để bọt nước nivo cân bằng nằm chính xác ở tâm vòng tròn.
• Kiểm tra độ chính xác hàng ngày bằng khối chuẩn: Trước mỗi ca đo, sử dụng 2 khối chuẩn độ cứng đi kèm (HV0.2 và HV1) để thực hiện tối thiểu 5 phép đo kiểm tra độ lặp lại. Nếu sai lệch vượt quá ± 2% HV, cần tiến hành căn chỉnh lại hệ quang học của máy đo độ cứng Micro Vickers vỏ nhôm đúc.
• Bảo vệ đầu đâm kim cương và thấu kính: Tránh tuyệt đối việc để đầu đâm va quẹt vào cạnh phôi cứng. Luôn trùm bạt che bụi chống tĩnh điện sau khi kết thúc ca làm việc để tránh bụi bẩn bám vào hệ thấu kính quang học.
• Vệ sinh và bôi trơn trục cơ khí: Định kỳ 3 – 6 tháng, lau sạch trục nâng bàn mẫu và các ray trượt của bàn tọa độ XY bằng cồn tuyệt đối, sau đó tra một lớp dầu bôi trơn mỏng chuyên dụng.

13. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Micro Vickers vỏ nhôm đúc
