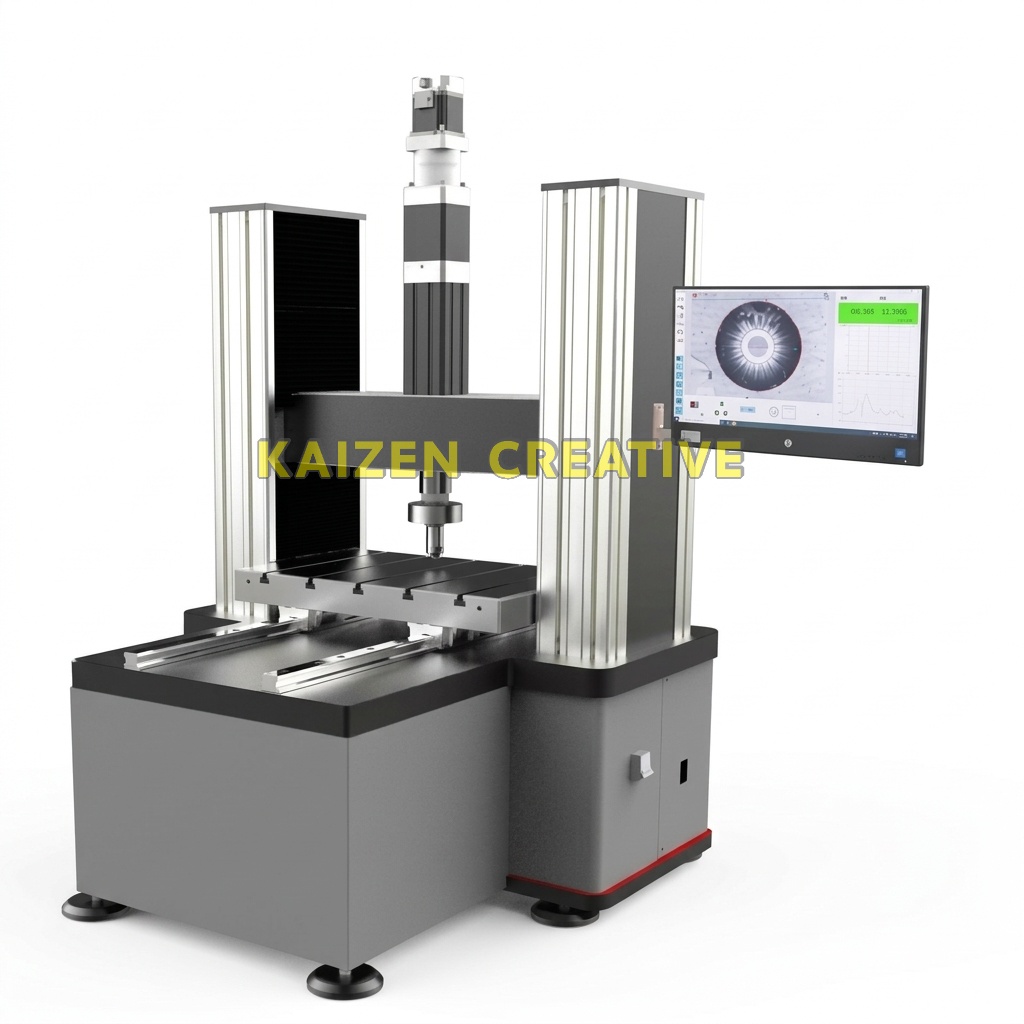

Máy Đo Độ Cứng Brinell 2 Cột Tự Động (Khung Cổng / Tải Trọng 3000kg / Camera Sony 5MP / Đo Phôi Lớn 500x600mm / Máy Tính Win10)

1. Tổng quan đột phá: Vì sao máy đo độ cứng Brinell 2 cột tự động là giải pháp tối thượng cho phôi kim loại cỡ lớn?

Phương pháp thử nghiệm độ cứng Brinell (Brinell Hardness Testing) từ lâu đã được công nhận là tiêu chuẩn đo lường có độ tin cậy cao nhất đối với các vật liệu kim loại có tổ chức tế vi không đồng nhất, vật liệu đúc rèn hạt thô, hợp kim ổ trục, thép đúc cứng, hợp kim nhôm đồng và thép sau nhiệt luyện tôi ram. Do vết lõm Brinell có diện tích tiếp xúc lớn nhất trong tất cả các phương pháp thử độ cứng, kết quả đo phản ánh chính xác cơ tính trung bình của toàn bộ khối vật liệu mà không bị sai lệch bởi hiện tượng thiên tích vi mô (micro-segregation) cục bộ.

Tuy nhiên, việc kiểm tra độ cứng Brinell trên các chi tiết máy siêu trường, siêu trọng, thân vỏ động cơ đúc nguyên khối, bánh đà, trục cán thép hay dầm thép kết cấu luôn là thách thức nan giải đối với các dòng máy đo độ cứng để bàn thông thường. Nhằm giải quyết triệt để rào cản này, máy đo độ cứng Brinell 2 cột tự động dạng khung cổng 2 cột tự động (Gate-Type Double Column) đã ra đời, thiết lập nên chuẩn mực kỹ thuật mới về năng lực tải nặng và tự động hóa đo lường.

Thiết bị sở hữu dải đo rộng từ 5 đến 650 HBW, lực thử cực đại lên tới 29.420 N (3000 kgf / 3 tấn), không gian gá đặt phôi siêu lớn với chiều cao thử nghiệm 500 mm và khoảng cách giữa 2 cột rộng tới 600 mm. Tích hợp bàn trượt servo tự động đưa phôi ra vào, hệ thống dầm nâng hạ 4 thanh dẫn hướng vít me bi cùng camera quang học CMOS Sony 5.0 Megapixel nhận diện vết lõm tự động, máy đo độ cứng Brinell 2 cột tự động mang lại độ chính xác tuyệt đối, tương thích hoàn hảo với hệ sinh thái thiết bị đo lường và kiểm định cơ lý tính vật liệu hàng đầu.

2. Phân tích thực trạng: 4 tổn thất kỹ thuật lớn khi đo độ cứng Brinell bằng máy đo cơ học thông thường

Tại các nhà máy luyện kim, nhà xưởng gia công cơ khí nặng và trung tâm giám định chất lượng sản phẩm (QA/QC), việc sử dụng máy đo độ cứng Brinell cơ khí đời cũ thường xuyên phát sinh những hạn chế nghiêm trọng:

• Hạn chế không gian gá phôi và nguy cơ mất an toàn: Máy đo kiểu trụ đứng đơn cổ điển chỉ có khoảng hở đo từ 150 – 250 mm và bàn đỡ nhỏ. Khi cần đo các khối thép đúc nặng hàng trăm kilogam, kỹ thuật viên phải kê kích phôi nguy hiểm, phôi dễ bị nghiêng đổ gây tai nạn lao động và làm gãy đầu đo.
• Sai số do mắt người đọc kính lúp đo (Parallax Error): Phương pháp thủ công yêu cầu người đo phải dùng kính lúp quang học cầm tay có vạch chia để đo đường kính vết lõm d1, d2 rồi tra bảng tính. Thị lực của người đo, góc nhìn nghiêng và ánh sáng môi trường khiến kết quả đo giữa các kỹ thuật viên bị chênh lệch lớn từ 5% đến 10%.
• Biến dạng khung máy khi gia tải 3000kg: Lực nén 3 tấn tác động lên khung máy đơn trục yếu làm khung bị biến dạng đàn hồi (frame deflection), dẫn đến phương tác dụng lực bị xiên góc, làm vết lõm bị méo hình elip và sai lệch hoàn toàn giá trị độ cứng thực tế.
• Năng suất đo chậm, không lưu trữ được dữ liệu: Mỗi lần đo mất từ 3 đến 5 phút để nâng hạ tay quay, căn chỉnh kính và ghi chép thủ công. Không có hình ảnh vết lõm để lưu trữ hồ sơ xuất xưởng phục vụ việc truy xuất nguồn gốc chất lượng khi khách hàng yêu cầu.

Sự hiện diện của máy đo độ cứng Brinell 2 cột tự động tự động hóa toàn diện đã xóa bỏ hoàn toàn các điểm nghẽn kỹ thuật nêu trên, nâng tầm năng lực kiểm định chất lượng của doanh nghiệp.

3. Kết cấu khung cổng 2 cột (Gate-Type Double Column) vững chãi & Bàn trượt phôi servo tự động

Điểm nhấn cơ khí đột phá của thiết bị chính là cấu trúc khung giàn chịu tải nặng công nghiệp (Heavy-Duty Frame Structure):

• Độ cứng vững cực cao và biến dạng cực nhỏ: Khung cổng 2 cột bằng thép đúc nguyên khối tạo thành kết cấu phân bố lực đối xứng khép kín, triệt tiêu hoàn toàn hiện tượng uốn cong biến dạng khi tác dụng lực ép cực đại 3000 kgf (29.420 N), đảm bảo phương gia tải luôn vuông góc tuyệt đối 90 độ với bề mặt phôi.
• Cơ cấu nâng hạ dầm 4 thanh dẫn hướng & 2 trục vít me bi: Dầm nâng (Lifting Beam) chứa cụm trục chính và đầu đo được dẫn động bởi 4 thanh trượt dẫn hướng quang học (4 light rods) và 2 trục vít me bi (2 ball screw beams) điều khiển bằng động cơ servo. Hệ thống cho phép điều chỉnh không gian thử nghiệm theo phương đứng mượt mà, tốc độ cao và độ ồn cực thấp.
• Bàn làm việc di động servo tự động vào/ra (Movable Workbench): Phôi mẫu nặng được đặt lên bàn trượt cỡ lớn bên ngoài không gian đo bằng cầu trục hoặc xe nâng. Sau đó, động cơ servo dẫn động vít me bi đưa bàn trượt di chuyển êm ái dọc theo thanh ray dẫn hướng tuyến tính (Linear Guide Rail) vào vị trí tâm thử nghiệm một cách chính xác tuyệt đối mà không tốn sức người.
• Không gian đo cực đại 500 x 600 mm: Chiều cao phôi mẫu cho phép lên đến 500 mm và khoảng cách giữa 2 cột đạt 600 mm, dung nạp dễ dàng các chi tiết máy khổng lồ, vỏ hộp số, trục khuỷu tàu thủy và các khối phôi rèn nhiệt luyện.

4. Hệ thống điều khiển số khép kín PLC & 10 cấp lực thử cực đại lên đến 3000kg (3 Tấn)

Độ chuẩn xác của lực ép thử nghiệm được kiểm soát nghiêm ngặt bằng công nghệ điều khiển vòng lặp kín (Closed-Loop Load Cell System):

• Hệ điều khiển số kỹ thuật số (Numerical Control System): Cấu thành từ bộ điều khiển lập trình PLC, động cơ servo, driver điều khiển, cảm biến lực Load Cell chính xác cao và bộ biến đổi tín hiệu tốc độ cao. Lực thử thực tế tác dụng lên mẫu được cảm biến Load Cell đo và phản hồi liên tục về bo mạch điều khiển theo thời gian thực để tự động bù áp vi mô, đảm bảo độ dao động lực thử luôn nằm trong dung sai tiêu chuẩn khắt khe nhất.
• Cơ cấu gia tải bằng xi lanh điện công nghiệp (Standard Electric Cylinder): Thay thế hoàn toàn hệ thống thủy lực dễ rò rỉ dầu hay hệ thống đối trọng cơ khí nặng nề, xi lanh điện công nghiệp mang lại hiệu suất làm việc bền bỉ, tốc độ đáp ứng tức thì và tỷ lệ sự cố hỏng hóc gần như bằng không.
• 10 cấp lực thử linh hoạt (10 Levels of Test Force): Đáp ứng trọn vẹn mọi yêu cầu kiểm tra từ vật liệu mềm đến siêu cứng:
  • 612.9 N (62.5 kgf) | 980.7 N (100 kgf) | 1226 N (125 kgf)
  • 1839 N (187.5 kgf) | 2452 N (250 kgf) | 4903 N (500 kgf)
  • 7355 N (750 kgf) | 9807 N (1000 kgf) | 14.710 N (1500 kgf) | 29.420 N (3000 kgf)
• Chu trình tự động hoàn toàn 1 nút bấm (One-Key Automatic Operation): Tự động hạ đầu đo, tự động gia tải (Loading), tự động duy trì giữ tải (Dwell Time từ 1 đến 99 giây) và tự động dỡ tải (Unloading) chỉ sau một chạm trên phần mềm theo chuẩn mực đo lường của Werka precision hardness standards.

5. Công nghệ quang học đo vết lõm tự động: Camera công nghiệp Sony 5MP & Độ phân giải 0.1 HBW

Sau khi dỡ tải, hệ thống quang học độ nét cao sẽ trực tiếp thực hiện công đoạn đo kích thước vết lõm mà không cần di chuyển phôi:

• Camera công nghiệp CMOS 5.0 Megapixel (Chip cảm biến Sony cao cấp): Được gắn cố định đồng trục trên dầm nâng, cung cấp hình ảnh vết lõm cực kỳ sắc nét, độ tương phản cao ngay cả trên các bề mặt phôi đúc còn thô ráp hay màu sắc loang lổ.
• Trường nhìn hiệu dụng lớn 6 mm (Effective Field of View): Bao quát toàn bộ chu vi của các vết lõm Brinell cỡ lớn tạo bởi đầu đo bi Φ10mm dưới lực tải 3000kg.
• Đơn vị đo tối thiểu 4.6 μm & Độ phân giải độ cứng 0.1 HBW: Thuật toán xử lý ảnh thông minh tự động nhận diện đường biên vết lõm theo phương pháp đo tự động (Auto-measurement), đo đường tròn (Circle measurement) hoặc đo 3 điểm (Three-point measurement), tự động tính toán đường kính d1, d2 và xuất ngay giá trị độ cứng Brinell chính xác đến 0.1 HBW lên màn hình trong chưa đầy 1 giây.
• Triệt tiêu 100% sai số chủ quan của con người: Không còn phụ thuộc vào mắt nhìn của kỹ thuật viên, đảm bảo kết quả đo giữa các ca làm việc luôn đồng nhất 100%.

6. Máy tính All-in-One Win10 tích hợp, điều khiển từ xa không dây & Thư viện cơ sở dữ liệu khổng lồ

máy đo độ cứng Brinell 2 cột tự động mang lại trải nghiệm làm việc số hóa hiện đại và tiện lợi vượt bậc:

• Máy tính All-in-One màn hình cảm ứng gắn hông máy: Máy tính cảm ứng đa điểm chạy hệ điều hành Windows 10 bản quyền được gắn tích hợp chắc chắn bên hông máy, sở hữu đầy đủ tính năng của một máy tính vi xử lý mạnh mẽ, cho phép cài đặt thông số và điều khiển toàn bộ hoạt động của máy đo trực tiếp trên giao diện đồ họa.
• Trang bị Remote điều khiển từ xa không dây (Wireless Remote Control): Kỹ thuật viên có thể đứng ở khoảng cách an toàn hoặc quan sát phôi ở các góc độ khác nhau và điều khiển nâng hạ dầm, dịch chuyển bàn trượt phôi ra vào vô cùng tiện lợi.
• Cơ sở dữ liệu khổng lồ & Tự động lưu trữ (Massive Database): Toàn bộ kết quả thử nghiệm bao gồm: giá trị độ cứng, kích thước vết lõm, hình ảnh quang học vết lõm thực tế, thời gian đo, tên người kiểm tra, mã lô sản phẩm đều được tự động lưu vào cơ sở dữ liệu.
• Truy vấn thông minh & Tự động thống kê: Cho phép tìm kiếm nhanh dữ liệu theo thời gian hoặc tên sản phẩm, tự động tính toán giá trị lớn nhất (Max), nhỏ nhất (Min), trung bình (Average) và độ lệch chuẩn.
• Xuất báo cáo định dạng Word / Excel & Cổng mạng LAN: Hỗ trợ xuất dữ liệu ra file Word, Excel hoặc in trực tiếp qua máy in kết nối ngoài. Tích hợp cổng USB và cổng mạng LAN để kết nối vào hệ thống mạng quản lý chất lượng MES/ERP của nhà máy.

7. Ba loại đầu đo bi hợp kim cứng Φ2.5mm, Φ5mm, Φ10mm & 13 thang đo Brinell tiêu chuẩn

Thiết bị được trang bị đầy đủ bộ đầu đo và thang đo độ cứng toàn diện:

• 3 loại đầu đo bi hợp kim cứng Tungsten Carbide (Hard Alloy Ball Indenters):
  • Đầu đo bi Φ2.5 mm: Thích hợp cho phôi mỏng, chi tiết nhỏ và tải trọng thử trung bình.
  • Đầu đo bi Φ5.0 mm: Đầu đo tiêu chuẩn cho hợp kim màu, nhôm đúc, đồng thau và thép mềm.
  • Đầu đo bi Φ10.0 mm: Đầu đo tải nặng 3000kg cho thép đúc, gang xám, gang cầu và phôi rèn kích thước lớn.
• 13 thang đo độ cứng Brinell tiêu chuẩn: Chuyển đổi linh hoạt giữa các thang đo chỉ bằng một chạm trên màn hình, đồng thời hỗ trợ chuyển đổi tự động sang các thang đo độ cứng Rockwell (HRC, HRB), Vickers (HV) và độ bền kéo tương đương (MPa).

8. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Brinell 2 cột tự động

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tiêu chuẩn kiểm chuẩn quốc tế:

9. Tính năng phần mềm xử lý hình ảnh và xuất báo cáo tự động Word / Excel

Phần mềm đo lường cài đặt sẵn trên máy tính All-in-One Win10 cung cấp bộ công cụ kiểm định chuyên sâu:

• Tự động nhận diện vết lõm trong 1 giây: Thuật toán xử lý ảnh thông minh tự động lọc nhiễu bề mặt, bắt chính xác đường biên chu vi vết lõm, tự động tính toán 2 đường kính vuông góc d1, d2 và hiển thị trực tiếp giá trị HBW cùng độ bền kéo tương đương (MPa).
• Đo thủ công và hiệu chỉnh đa điểm: Hỗ trợ chế độ đo đường tròn 3 điểm (Three-point circle) và đo thủ công bằng thước ảo cho các mẫu vật liệu có bề mặt bị xước hoặc vết lõm méo dị hình.
• Chuyển đổi thang đo toàn dải (Full Scale Hardness Conversion): Tự động chuyển đổi kết quả sang các thang đo tương đương: HRC, HRB, HRA, HV, HK theo bảng chuẩn ASTM E140.
• Quản lý cơ sở dữ liệu chuyên nghiệp: Lưu trữ không giới hạn số lượng mẫu đo kèm ảnh chụp vết lõm. Hỗ trợ lọc dữ liệu theo người kiểm tra, ngày giờ, số lô sản xuất. Xuất báo cáo chuyên nghiệp định dạng Word, Excel hoặc in phiếu kết quả kèm ảnh phục vụ bàn giao chứng chỉ COA cho khách hàng.

10. Ứng dụng thực tế trong đúc rèn hạng nặng, nhiệt luyện ô tô, đường ray và năng lượng

Nhờ cấu trúc khung cổng 2 cột vững chãi và năng lực gia tải 3000kg, máy đo độ cứng Brinell 2 cột tự động là giải pháp không thể thay thế trong các ngành công nghiệp nặng:

• Ngành Đúc & Rèn công nghiệp nặng (Foundry & Forging): Kiểm tra độ cứng của các chi tiết đúc gang xám, gang cầu, phôi thép rèn nhiệt độ cao, thân van áp lực, bánh đà động cơ có kích thước lớn và trọng lượng nặng.
• Công nghiệp Chế tạo Ô tô, Xe tải & Máy công trình: Kiểm định chất lượng nhiệt luyện của trục khuỷu xe tải, vỏ cầu xe, bánh răng hộp số, thanh truyền động và vòng bi cỡ lớn.
• Ngành Đường sắt & Đóng tàu (Railway & Shipbuilding): Kiểm tra độ cứng của ray tàu hỏa, bánh xe lửa, trục chân vịt tàu biển và kết cấu thép chịu lực tấm dày.
• Ngành Dầu khí & Năng lượng nhiệt điện, điện gió: Đo kiểm tra độ cứng của mặt bích đường ống dẫn dầu khí, trục tuabin điện gió, cánh tuabin nhiệt điện sau xử lý nhiệt ram ủ.
• Viện nghiên cứu kim loại & Trung tâm đo lường giám định quốc gia: Làm chuẩn đo lường kiểm định cơ tính kim loại và chứng nhận hợp chuẩn vật liệu xuất nhập khẩu.

11. Hướng dẫn quy trình 5 bước đo độ cứng tự động đạt chuẩn quốc tế ASTM E10 & ISO 6506

Quy trình kiểm tra độ cứng phôi lớn diễn ra hoàn toàn tự động và an toàn theo 5 bước tiêu chuẩn:

1. Bước 1: Chuẩn bị bề mặt và gá phôi lên bàn trượt: Mài phẳng một vùng nhỏ trên bề mặt phôi cần đo bằng máy mài cầm tay. Dùng cầu trục đặt chi tiết lên bàn trượt phôi servo ngoài buồng đo.
2. Bước 2: Đưa phôi vào tâm đo bằng điều khiển từ xa: Sử dụng Remote không dây hoặc màn hình cảm ứng để kích hoạt động cơ servo đưa bàn trượt phôi di chuyển dọc theo ray dẫn hướng vào vị trí tâm thử nghiệm bên trong khung 2 cột.
3. Bước 3: Lựa chọn thang đo và cài đặt thông số: Trên phần mềm Win10, chọn cấp lực thử (ví dụ: 29.420 N / 3000 kgf), chọn quy cách đầu đo (ví dụ: Bi Φ10mm), cài đặt thời gian giữ tải 15 giây và nhập thông tin tên sản phẩm, mã lô.
4. Bước 4: Khởi động chu trình đo tự động 1 chạm: Nhấn nút TEST trên phần mềm hoặc trên remote. Dầm nâng hạ servo tự động hạ đầu đo tiếp xúc phôi, xi lanh điện và Load Cell tự động gia tải chính xác 3000kg, duy trì giữ tải 15s và tự động dỡ tải, sau đó nâng nhẹ dầm lên vị trí quang học.
5. Bước 5: Tự động chụp ảnh, tính toán và xuất báo cáo: Camera CMOS Sony 5MP chụp ảnh vết lõm, phần mềm tự động đo kích thước đường kính vết lõm, tính toán giá trị độ cứng (ví dụ: 285.5 HBW) và hiển thị tức thì trên màn hình. Nhấn Lưu dữ liệu và xuất báo cáo nghiệm thu sang file Excel/Word.

12. So sánh hiệu quả đầu tư: Máy đo Brinell 2 cột tự động vs Máy đo cơ truyền thống

Bảng phân tích so sánh định lượng dưới đây chứng minh giá trị vượt bậc khi đầu tư dòng máy đo khung cổng 2 cột tự động:

13. Nhận định chuyên gia và phản hồi thực tế từ các trung tâm kiểm định QA/QC

Giám đốc Quản lý Chất lượng tại một nhà máy đúc thép và chế tạo thiết bị khai khoáng hạng nặng chia sẻ: “Trước đây việc đo độ cứng Brinell cho các chi tiết bánh răng đường kính Φ500mm nặng 400kg là nỗi ám ảnh của phòng QA vì máy cũ không đưa phôi vào được, phải dùng máy cầm tay đo sai số rất lớn. Kể từ khi lắp đặt máy đo độ cứng Brinell 2 cột tự động, chúng tôi chỉ cần đặt phôi lên bàn trượt ngoài và bấm remote là bàn tự chạy vào tâm máy đo 3000kg. Camera Sony bắt vết lõm cực kỳ chính xác và lưu trọn vẹn hình ảnh vào báo cáo gửi khách hàng Châu Âu.”

14. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Brinell 2 cột tự động
