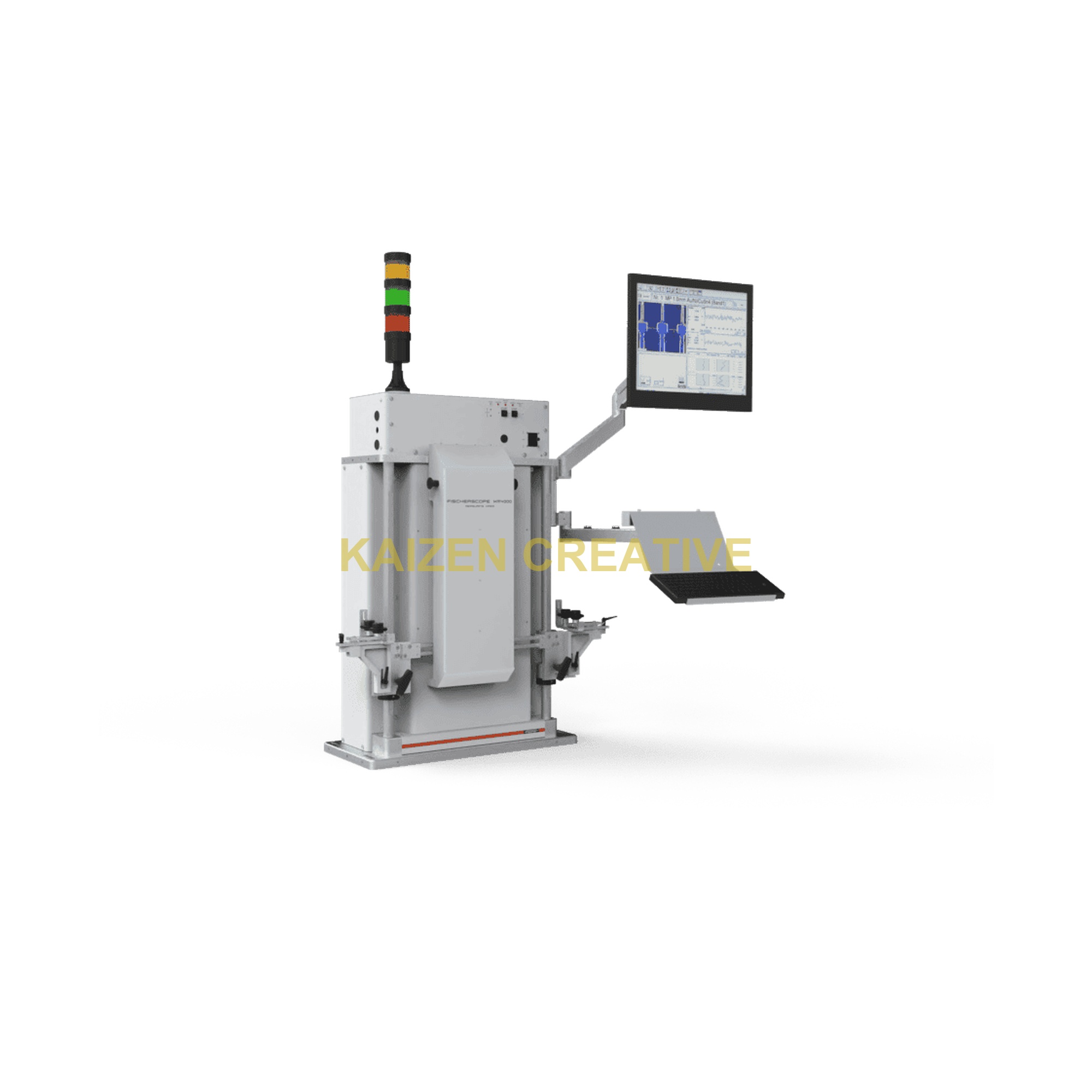

Hệ Thống Đo Độ Dày Lớp Phủ XRF Dải Liên Tục FISCHERSCOPE X-RAY 4000
1. Giới thiệu dòng thiết bị FISCHERSCOPE® X-RAY 4000
FISCHERSCOPE® X-RAY 4000 là giải pháp đo quang phổ huỳnh quang tia X chuyên biệt cho việc kiểm soát liên tục độ dày lớp mạ trên các dải dập kim loại hẹp, dây kim loại và đầu nối điện tử trong dây chuyền mạ cuộn (Reel-to-Reel Plating Lines). Hệ thống cho phép đo chính xác đồng thời cả hai mặt trên và dưới của dải sản phẩm.
2. Đặc điểm kỹ thuật nổi trội
- Thiết kế buồng đo chữ C (C-frame) thông minh: Dễ dàng lồng dải phôi chuyển động qua buồng đo mà không cần cắt mẫu hay dừng máy.
- Hệ thống căn chỉnh quang học tự động theo vệt dập (Pattern Recognition): Tự động nhận diện và khóa vị trí điểm mạ vàng/bạc/thiếc trên từng chân tiếp điểm dù dải dập rung lắc khi chuyển động.
- Đo đồng thời 2 mặt (Top & Bottom): Tùy chọn 2 đầu phát tia X đo đồng thời cả mặt trên và mặt dưới của dải kim loại.
- Tiết kiệm nguyên liệu kim loại quý tối đa: Giúp nhà máy kiểm soát dung sai lớp mạ vàng (Au), bạc (Ag), paladi (Pd) ở mức tối ưu nhất, tiết kiệm hàng trăm ngàn USD chi phí kim loại quý mỗi năm.
3. Thông số kỹ thuật FISCHERSCOPE X-RAY 4000
| Thông số kỹ thuật | Giá trị tiêu chuẩn (X-RAY 4000) |
|---|---|
| Phương pháp đo | Quang phổ huỳnh quang tia X (ED-XRF) chuẩn ASTM B568, ISO 3497 |
| Kết cấu khung đo | Khung chữ C (C-Frame) tích hợp hệ chống rung công nghiệp |
| Khẩu độ điểm đo (Collimators) | Từ 0.1 mm đến 1.0 mm (đo chính xác chân linh kiện cực nhỏ) |
| Các lớp phủ đo lường | Au, Ag, Pd, PdNi, Sn, SnPb, Ni, Cu, Zn trên dải thép, đồng thau, đồng beryllium |
| Phần mềm điều khiển | WinFTM® chuyên dụng cho dây chuyền tự động hóa với chức năng SPC tự động |
4. Ứng dụng thực tế
Kiểm tra lớp mạ dập đầu nối ô tô (Automotive connectors), chân cắm vi mạch IC leadframes, chân cắm tiếp điểm viễn thông và dải dây hàn bán dẫn.
