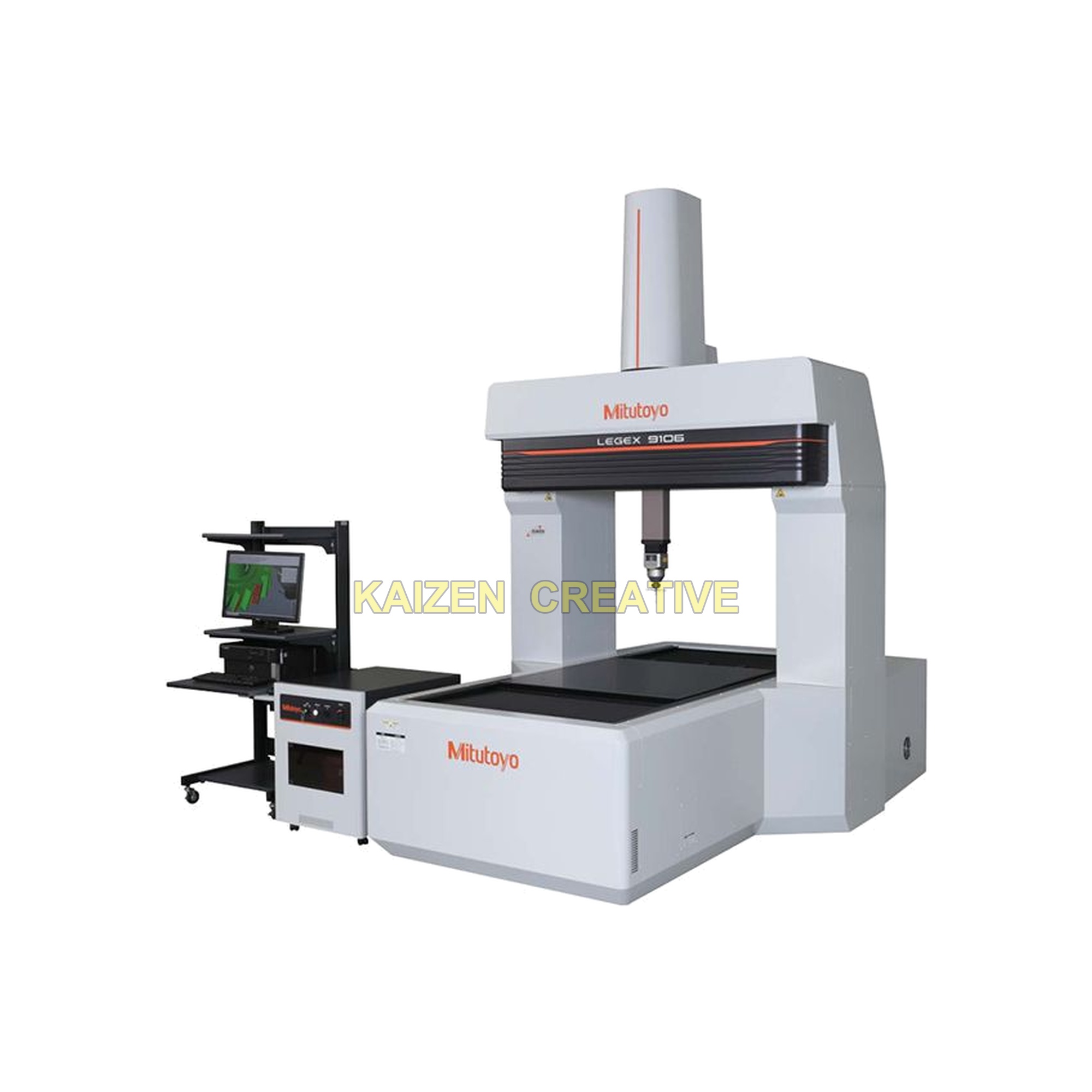

Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series

GIẢI PHÁP ĐO LƯỜNG TỌA ĐỘ 3 CHIỀU CHÍNH HÃNG MITUTOYO NHẬT BẢN

Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series (bao gồm các model LEGEX 574, LEGEX 774, LEGEX 776, LEGEX 9106 và LEGEX 12128) là dòng máy đo 3D kiểu tiếp xúc cao cấp nhất thế giới của Mitutoyo Nhật Bản. Với sai số đo chiều dài đạt tới mức siêu việt E0,MPE = 0.28 + L/1000 µm, LEGEX được chế tạo dựa trên việc phân tích nghiêm ngặt mọi nguồn gây sai số cơ – nhiệt – quang học để triệt tiêu hoàn toàn ảnh hưởng của chúng.

1. Tổng quan về Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series

Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series đại diện cho đỉnh cao công nghệ chế tạo máy đo lường tọa độ 3 chiều trên toàn cầu. Được thiết kế dành riêng cho các viện nghiên cứu đo lường quốc gia, phòng thí nghiệm chuẩn cấp 1 và các ngành công nghiệp siêu chính xác (quang học, bán dẫn, hàng không vũ trụ), dòng LEGEX mang lại độ không đảm bảo đo dưới ngưỡng sub-micron.

Dòng sản phẩm bao gồm 5 model tiêu chuẩn và đặt hàng đặc biệt: LEGEX 574, LEGEX 774, LEGEX 776, LEGEX 9106 và LEGEX 12128 (dải đo từ 500×700×450 mm đến 1200×1200×800 mm), kết hợp cấu trúc cầu cố định (Fixed-Bridge) siêu cứng vững cùng bàn trượt trọng tâm tối ưu.

2. Tầm quan trọng của Máy đo CMM siêu chính xác Mitutoyo LEGEX Series trong kiểm soát chất lượng 3D

Đối với các chi tiết siêu chính xác như thấu kính phi cầu, khuôn đúc quang học, bánh răng chuẩn cấp master hay dưỡng kiểm hiệu chuẩn, các máy CMM thông thường với sai số 1.5–2.0 µm không đủ khả năng đánh giá dung sai. Mitutoyo LEGEX Series với độ chính xác E0,MPE = 0.28 + L/1000 µm đóng vai trò là thiết bị chuẩn gốc (Master Reference CMM) để kiểm định chất lượng ở cấp độ cao nhất.

Khi kết hợp đồng bộ cùng các dòng thiết bị đo lường chính xác và tiêu chuẩn quản lý chất lượng quốc tế từ Werka, hệ thống máy đo tọa độ 3 chiều Mitutoyo giúp doanh nghiệp thiết lập chuỗi kiểm soát chất lượng khép kín từ khâu kiểm tra nguyên vật liệu đầu vào (IQC), giám sát bán thành phẩm trên chuyền (IPQC) cho đến nghiệm thu xuất xưởng (OQC).

3. Đặc điểm cấu tạo & Công nghệ cơ khí chính xác Mitutoyo

Cấu trúc cơ khí của Mitutoyo LEGEX Series được tối ưu hóa bằng công nghệ mô phỏng phần tử hữu hạn (FEM) tiên tiến nhất:

• Cấu trúc cầu cố định (Fixed-Bridge Structure) siêu ổn định: Khác với cầu di động thông thường, thiết kế cầu cố định của LEGEX giúp loại bỏ hoàn toàn biến dạng động học và sai số góc lắc khi trục đo di chuyển, giữ cho trọng tâm hệ thống luôn ổn định.
• Ổ đỡ khí chính xác cao trên thanh dẫn hướng siêu cứng: Đảm bảo chuyển động mượt mà không ma sát và độ chính xác hình học vượt trội trên toàn dải hành trình.
• Thang đo thủy tinh kết tinh siêu chính xác (Crystallized Glass Scale): Có hệ số giãn nở nhiệt gần như bằng 0 (≈ 0.01 × 10⁻⁶/K), kết hợp bộ mã hóa tuyến tính phản xạ độ phân giải cực cao của Mitutoyo.
• Hệ thống truyền động triệt tiêu rung động: Cơ cấu vít me bi chính xác được nối qua khớp nối giảm chấn và hệ thống lò xo không khí tự động cân bằng (Auto-leveling Air Springs) cách ly hoàn toàn rung động từ nền móng bên ngoài.

4. Nguyên lý vận hành & Thuật toán bù nhiệt thông minh

Trên dòng LEGEX Series, mọi sai số vi mô từ dao động tải quán tính, biến thiên nhiệt độ không khí cho đến sai số bước vít đều được mô hình hóa và bù trừ theo thời gian thực. Thang đo thủy tinh có hệ số giãn nở nhiệt gần bằng không giúp máy hoàn toàn miễn nhiễm với các dao động nhiệt vi mô trong phòng đo.

Khi kết hợp với đầu dò quét siêu chính xác MPP-310Q, hệ thống cho phép thu thập dữ liệu điểm đơn và quét biên dạng liên tục với lực tiếp xúc cực nhỏ, bảo toàn tuyệt đối bề mặt chi tiết siêu tinh xảo.

5. Các tính năng kỹ thuật nổi bật trên Máy đo CMM siêu chính xác Mitutoyo LEGEX Series

Dòng Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series hội tụ những công nghệ đo lường tọa độ 3D tiên tiến của Mitutoyo Nhật Bản:

• Độ chính xác 0.28 + L/1000 µm: Đạt độ chính xác cao nhất thế giới trong phân khúc máy đo CMM tiếp xúc theo chuẩn ISO 10360-2:2009 với đầu dò MPP-310Q.
• Cầu cố định Fixed-Bridge: Phân tích cấu trúc FEM triệt tiêu biến dạng quán tính và sai số hình học khi bàn máy di chuyển.
• Thước quang giãn nở nhiệt ≈ 0: Thang đo thủy tinh tinh chế của Mitutoyo với hệ số giãn nở nhiệt gần như bằng không cho khả năng phát hiện vị trí siêu việt.

6. Phân tích các Model trong dòng Máy đo CMM siêu chính xác Mitutoyo LEGEX Series

Dòng Mitutoyo LEGEX Series cung cấp 5 model đáp ứng đa dạng kích thước chi tiết chuẩn:

• Model LEGEX 574: Dải đo X × Y × Z = 500 × 700 × 450 mm — Phù hợp cho dưỡng chuẩn, thấu kính quang học, chi tiết đồng hồ và khuôn mẫu siêu chính xác cỡ nhỏ.
• Model LEGEX 774: Dải đo X × Y × Z = 700 × 700 × 450 mm — Mở rộng hành trình trục X lên 700 mm cho các chi tiết dạng đĩa và vòng chuẩn đường kính lớn.
• Model LEGEX 776: Dải đo X × Y × Z = 700 × 700 × 600 mm — Nâng chiều cao trục Z lên 600 mm để đo các trục chuẩn, bánh răng côn và cụm chi tiết hàng không.
• Model LEGEX 9106: Dải đo X × Y × Z = 900 × 1000 × 600 mm — Phục vụ đo kiểm khuôn chính xác cỡ trung, thân máy công cụ và linh kiện bán dẫn.
• Model LEGEX 12128 (Custom-made): Dải đo X × Y × Z = 1200 × 1200 × 800 mm — Phiên bản chế tạo theo đơn đặt hàng đặc biệt cho các chi tiết siêu trường cần độ chính xác sub-micron.

7. Bảng thông số kỹ thuật chi tiết (LEGEX 574, LEGEX 774, LEGEX 776, LEGEX 9106, LEGEX 12128)

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng Dòng máy CMM độ chính xác cực cao Mitutoyo LEGEX Series theo công bố từ nhà sản xuất Mitutoyo Nhật Bản (theo tiêu chuẩn đánh giá độ chính xác ISO 10360-2):

8. Hệ thống đầu dò đa cảm biến & Phần mềm đo lường MCOSMOS

Dòng LEGEX Series phát huy tối đa hiệu năng khi trang bị đầu dò quét siêu chính xác MPP-310Q, SP25M cùng hệ thống đầu dò quang học/laser trên nền tảng phần mềm MCOSMOS và GEARPAK:

• Đầu dò chạm kích hoạt (Touch-Trigger Probe) & Đầu dò quét liên tục (Scanning Probe): Tương thích hoàn hảo với các đầu đo SP25M, TP200, TP20 hoặc MPP-310Q siêu chính xác của Mitutoyo, cho phép thu thập hàng ngàn điểm tọa độ mặt cong phức tạp trong thời gian ngắn.
• Đầu dò quang học & Quét Laser không tiếp xúc (SurfaceMeasure / QVP): Mở rộng khả năng kiểm tra các chi tiết mỏng, vật liệu mềm hoặc bề mặt tự do (Freeform surfaces) mà không gây biến dạng cơ học.
• Phần mềm đo lường 3D Mitutoyo MCOSMOS: Hỗ trợ nhập trực tiếp mô hình 3D CAD (STEP, IGES, CATIA, NX, SolidWorks), lập trình đường chạy tự động chống va chạm, phân tích dung sai hình học GD&T và xuất báo cáo SPC chuyên nghiệp.

9. Ứng dụng thực tiễn trong các ngành công nghiệp mũi nhọn

Mitutoyo LEGEX Series là thiết bị đo lường tham chiếu hàng đầu trong các lĩnh vực đòi hỏi độ chính xác tuyệt đối:

• Viện đo lường & Phòng hiệu chuẩn chuẩn quốc gia: Hiệu chuẩn căn mẫu, vòng chuẩn, dưỡng ren, dưỡng kiểm bậc (Step Gauge) và quả cầu chuẩn.
• Công nghiệp quang học, bán dẫn & Thiết bị y tế: Đo kiểm thấu kính phi cầu, khuôn ép thấu kính, chi tiết máy quang khắc bán dẫn và khớp nhân tạo.
• Hàng không vũ trụ & Cơ khí siêu chính xác: Kiểm tra biên dạng bánh răng chuẩn cấp 0–1, trục chính đệm khí, ổ bi siêu chính xác và cánh tuabin phản lực.

10. Quy trình vận hành & Kiểm tra độ chính xác chuẩn ISO 10360-2

1. Kiểm tra điều kiện vận hành trước ca đo: Đảm bảo áp suất khí nén sạch và khô (với các dòng dùng đệm khí), vệ sinh bề mặt bàn đá Granite và kiểm tra nhiệt độ môi trường hoặc hệ thống cảm biến bù nhiệt.
2. Hiệu chuẩn đầu đo (Probe Qualification): Thực hiện đo quả cầu chuẩn (Master Sphere) bằng gốm Ceramic để xác định chính xác đường kính hiệu dụng của kim đo (Stylus) và ma trận bù góc xoay.
3. Thiết lập hệ tọa độ chi tiết (Part Alignment): Sử dụng phương pháp 3-2-1 hoặc Iterative/Best-fit Alignment dựa trên mô hình CAD 3D để đồng bộ hệ tọa độ thực tế với bản vẽ thiết kế.
4. Chạy chương trình đo & Xuất báo cáo: Thực thi chu trình đo, đánh giá sai số kích thước và dung sai hình học GD&T (độ phẳng, độ đồng tâm, độ vuông góc, biên dạng mặt cong) và lưu trữ dữ liệu truy xuất nguồn gốc.

11. Tiêu chuẩn lắp đặt & Hướng dẫn bảo dưỡng định kỳ

Để duy trì độ chính xác cấp micromet ổn định lâu dài cho hệ thống Máy đo CMM siêu chính xác Mitutoyo LEGEX Series, doanh nghiệp cần lưu ý các khuyến nghị kỹ thuật sau:

• Vệ sinh thanh dẫn hướng và bàn chuẩn: Sử dụng khăn không xơ chuyên dụng cùng dung dịch vệ sinh tiêu chuẩn để làm sạch bề mặt dẫn hướng; tuyệt đối không bôi dầu mỡ lên đường trượt của các hệ thống đệm khí.
• Kiểm soát chất lượng nguồn khí nén (đối với dòng dùng Air Bearing): Duy trì bộ lọc tách nước, lọc dầu và máy sấy khí hoạt động tốt để bảo vệ các lỗ tiết lưu siêu nhỏ trên ổ đỡ khí.
• Hiệu chuẩn định kỳ hàng năm: Thực hiện kiểm tra, hiệu chuẩn theo tiêu chuẩn ISO 10360-2 định kỳ 12 tháng/lần bằng giao thoa kế Laser và thước chuẩn bậc (Step Gauge) để đảm bảo chứng nhận chất lượng IATF 16949 / ISO 9001.

12. Kinh nghiệm lựa chọn cấu hình Máy đo CMM siêu chính xác Mitutoyo LEGEX Series tối ưu chi phí

Khi đầu tư dòng Mitutoyo LEGEX Series, doanh nghiệp nên chuẩn bị phòng đo kiểm soát nhiệt độ nghiêm ngặt (20 ± 0.5°C) và nền móng chống rung độc lập để khai thác trọn vẹn độ chính xác 0.28 µm của thiết bị. Tùy theo kích thước chi tiết lớn nhất, các model LEGEX 574, 774, 776 hoặc 9106 sẽ là lựa chọn tối ưu.

13. Tại sao nên đầu tư Máy đo CMM siêu chính xác Mitutoyo LEGEX Series tại Kaizen Creative / Werka?

Kaizen Creative (Werka.com.vn) là đơn vị uy tín chuyên cung cấp giải pháp tổng thể về máy đo tọa độ 3 chiều CMM và thiết bị kiểm soát chất lượng công nghiệp tại Việt Nam:

• Tư vấn cấu hình chuyên sâu theo bài toán thực tế: Đội ngũ kỹ sư ứng dụng khảo sát trực tiếp bản vẽ 2D/3D, dung sai GD&T và sản lượng nhà máy để đề xuất model máy, đầu dò và đồ gá tối ưu nhất.
• Dịch vụ lắp đặt, hiệu chuẩn và chuyển giao trọn gói: Hỗ trợ tư vấn thiết kế phòng đo tiêu chuẩn, lắp đặt chống rung, hiệu chuẩn tận nơi và đào tạo vận hành phần mềm MCOSMOS từ cơ bản đến nâng cao.
• Hỗ trợ kỹ thuật nhanh chóng 24/7: Cam kết đồng hành bảo trì định kỳ, cung cấp kim đo (Styli), phụ kiện gá kẹp và nâng cấp phần mềm chính hãng suốt vòng đời thiết bị.

14. Câu hỏi thường gặp (FAQ) về Máy đo CMM siêu chính xác Mitutoyo LEGEX Series

Câu 1: Tại sao dòng Mitutoyo LEGEX lại sử dụng cấu trúc cầu cố định (Fixed-Bridge) thay vì cầu di động?
Cấu trúc cầu cố định giúp phần khung cổng mang trục Z hoàn toàn đứng yên trên bệ máy, loại bỏ triệt để sự dịch chuyển trọng tâm và biến dạng quán tính khi tăng/giảm tốc, từ đó đạt được sai số siêu thấp 0.28 + L/1000 µm.

Câu 2: Model LEGEX 12128 có sẵn hàng tiêu chuẩn không?
Model LEGEX 12128 (dải đo 1200 × 1200 × 800 mm) là phiên bản chế tạo theo đơn đặt hàng đặc biệt (Custom-made model) của Mitutoyo Nhật Bản theo yêu cầu kỹ thuật riêng của từng dự án.

Câu 3: Thời gian bảo hành và hỗ trợ đào tạo vận hành máy như thế nào?
Hệ thống được bảo hành chính hãng 12 tháng theo tiêu chuẩn Mitutoyo Nhật Bản, đi kèm gói đào tạo lập trình đo 3D trực tiếp trên chi tiết mẫu của khách hàng cho đến khi kỹ thuật viên làm chủ hoàn toàn thiết bị.
