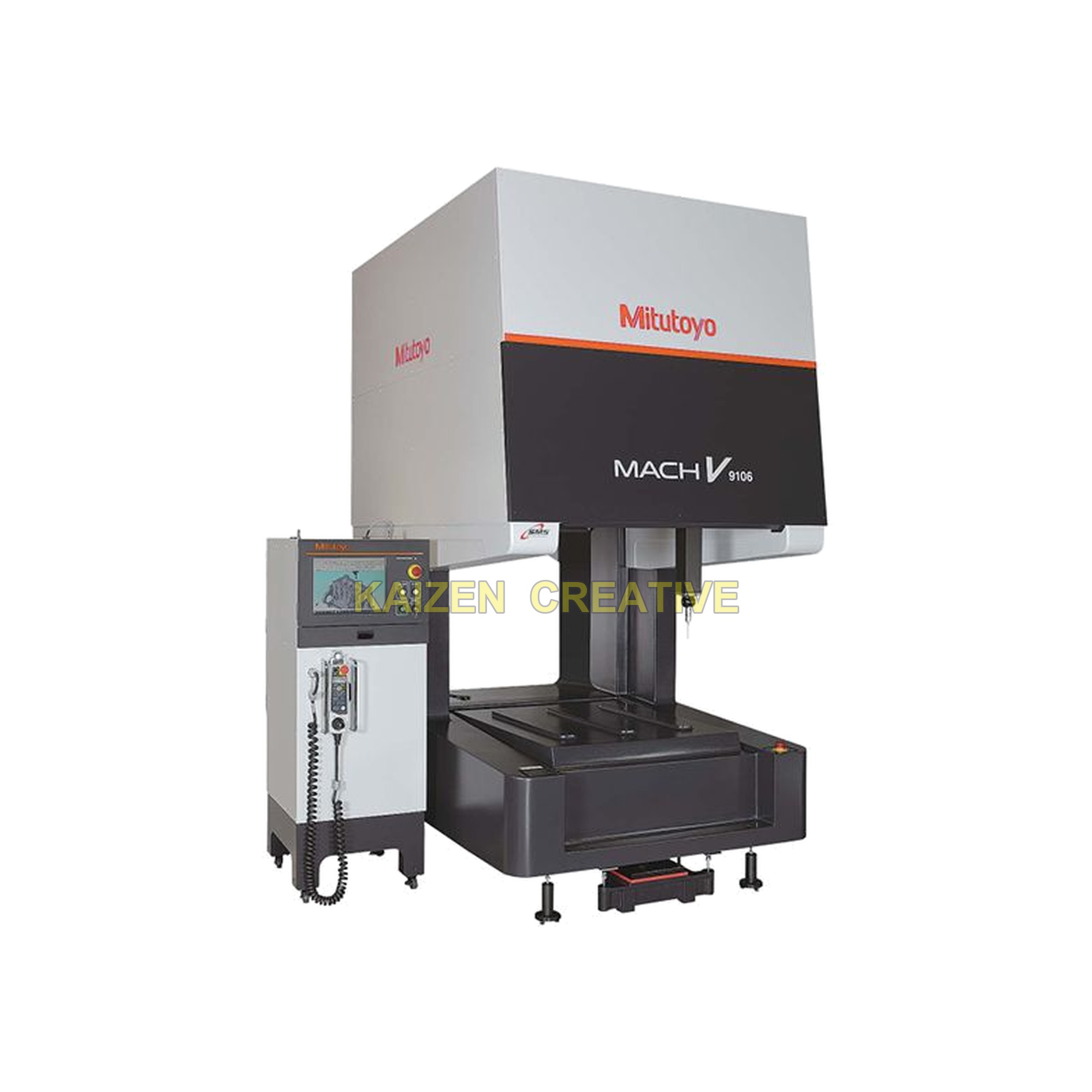

Máy đo tọa độ 3D tốc độ cao Mitutoyo MACH-V9106

GIẢI PHÁP ĐO LƯỜNG TỌA ĐỘ 3 CHIỀU CHÍNH HÃNG MITUTOYO NHẬT BẢN

Máy đo tọa độ 3D Mitutoyo MACH-V9106 là dòng máy đo CMM CNC trục đứng tốc độ siêu cao của Mitutoyo Nhật Bản, được phát triển chuyên biệt để tối ưu hóa hiệu suất của các dây chuyền gia công CNC. Với khả năng đo lường tốc độ cực nhanh để đồng bộ nhịp sản xuất, tích hợp truyền tín hiệu phản hồi trước/sau gia công và đảm bảo độ chính xác trong dải nhiệt độ rộng từ 5°C đến 35°C, MACH-V9106 là giải pháp đo kiểm nội tuyến (In-line/Near-line) hoàn hảo cho các chi tiết cỡ lớn.

1. Tổng quan về Máy đo tọa độ 3D tốc độ cao Mitutoyo MACH-V9106

Máy đo tọa độ 3D Mitutoyo MACH-V9106 thuộc dòng MACH-V Series được Mitutoyo nghiên cứu và cải tiến nhằm xóa bỏ nút thắt cổ chai trong khâu kiểm tra chất lượng trên dây chuyền gia công cơ khí. Khác với dòng MACH-3A 653 có trục ngang cỡ vừa, MACH-V9106 sở hữu cấu trúc trục đứng vững chắc với không gian đo rộng lớn 900 × 1000 × 600 mm.

Nhờ tốc độ di chuyển và gia tốc vượt trội, máy có thể được tích hợp trực tiếp vào dây chuyền sản xuất tự động và cung cấp tín hiệu phản hồi trước/sau gia công (Pre/Post-Machining Feedback) cho máy công cụ CNC để tự động điều chỉnh quy trình gia công.

2. Tầm quan trọng của Máy đo tọa độ 3D Mitutoyo MACH-V9106 trong kiểm soát chất lượng 3D

Trong các nhà máy gia công lốc máy ô tô, vỏ hộp số và phụ tùng công nghiệp cỡ trung – lớn, việc đo kiểm tốc độ cao ngay tại xưởng giúp phát hiện tức thì sai lệch kích thước do mòn dao hoặc biến dạng nhiệt, loại bỏ hoàn toàn nguy cơ sản xuất hàng loạt phế phẩm.

Khi kết hợp đồng bộ cùng các dòng thiết bị đo lường chính xác và tiêu chuẩn quản lý chất lượng quốc tế từ Werka, hệ thống máy đo tọa độ 3 chiều Mitutoyo giúp doanh nghiệp thiết lập chuỗi kiểm soát chất lượng khép kín từ khâu kiểm tra nguyên vật liệu đầu vào (IQC), giám sát bán thành phẩm trên chuyền (IPQC) cho đến nghiệm thu xuất xưởng (OQC).

3. Đặc điểm cấu tạo & Công nghệ cơ khí chính xác Mitutoyo

Hệ thống cơ khí của Mitutoyo MACH-V9106 được thiết kế tối ưu cho tốc độ cao và môi trường xưởng sản xuất:

• Cấu trúc dẫn hướng cơ khí tốc độ siêu cao: Cho phép đạt vận tốc và gia tốc lớn gấp nhiều lần máy CMM phòng thí nghiệm tiêu chuẩn, rút ngắn tối đa thời gian chu kỳ đo.
• Đảm bảo độ chính xác trong dải nhiệt độ rộng 5°C – 35°C: Không đòi hỏi phòng đo điều hòa khắt khe, vận hành ổn định ngay cạnh các trung tâm gia công CNC.
• Khả năng tích hợp băng tải cấp phôi tự động: Thiết kế không gian mở cho phép lắp đặt hệ thống pallet tự động xuyên qua vùng đo để kiểm tra 100% sản phẩm trên chuyền.
• Độ chính xác cao E0,MPE = 2.5 + 3.5L/1000 µm (ở 19–21°C): Đảm bảo độ tin cậy tuyệt đối cho các phép đo dung sai chặt chẽ.

4. Nguyên lý vận hành & Thuật toán bù nhiệt thông minh

Mitutoyo MACH-V9106 kết hợp hệ thống truyền động servo công suất lớn với bộ điều khiển CNC tốc độ cao và thuật toán bù nhiệt độ thời gian thực. Ngay cả khi nhiệt độ xưởng dao động trong khoảng 5°C – 35°C, máy vẫn tự động hiệu chỉnh sai số giãn nở nhiệt của cả kết cấu máy và phôi đo.

Dữ liệu đo sau mỗi chu kỳ được phân tích tức thời để gửi lệnh bù dao tự động về máy CNC, tạo thành vòng lặp kiểm soát chất lượng khép kín (Closed-loop Manufacturing).

5. Các tính năng kỹ thuật nổi bật trên Máy đo tọa độ 3D Mitutoyo MACH-V9106

Dòng Máy đo tọa độ 3D tốc độ cao Mitutoyo MACH-V9106 hội tụ những công nghệ đo lường tọa độ 3D tiên tiến của Mitutoyo Nhật Bản:

• Không gian đo lớn 900×1000×600 mm: Đáp ứng trọn vẹn các chi tiết lốc máy, vỏ hộp số và khuôn mẫu cỡ trung – lớn trên dây chuyền.
• Đo tốc độ cao In-line: Tốc độ đo đồng bộ với nhịp độ gia công của máy CNC, cung cấp tín hiệu phản hồi trước/sau gia công.
• Hoạt động ở 5°C – 35°C: Chịu được môi trường nhà xưởng khắc nghiệt với độ chính xác E0,MPE = 2.5 + 3.5L/1000 µm (ở 19–21°C).

6. Phân tích các Model trong dòng Máy đo tọa độ 3D Mitutoyo MACH-V9106

Thông số cấu hình tiêu chuẩn của model Mitutoyo MACH-V9106:

• Model MACH-V9106: Dải đo X × Y × Z = 900 × 1000 × 600 mm — Độ chính xác E0,MPE = 2.5 + 3.5L/1000 µm (ở 19–21°C), dải nhiệt độ môi trường đảm bảo độ chính xác từ 5°C đến 35°C, chuyên dụng cho đo lường tốc độ cao nội tuyến (In-line) và cận tuyến (Near-line).

7. Bảng thông số kỹ thuật chi tiết (MACH-V9106)

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng Máy đo tọa độ 3D tốc độ cao Mitutoyo MACH-V9106 theo công bố từ nhà sản xuất Mitutoyo Nhật Bản (theo tiêu chuẩn đánh giá độ chính xác ISO 10360-2):

8. Hệ thống đầu dò đa cảm biến & Phần mềm đo lường MCOSMOS

Mitutoyo MACH-V9106 tương thích hoàn hảo với đầu xoay tự động PH10MQ, đầu dò chạm TP200 và đầu dò quét SP25M trên nền tảng phần mềm MCOSMOS và MeasurLink SPC:

• Đầu dò chạm kích hoạt (Touch-Trigger Probe) & Đầu dò quét liên tục (Scanning Probe): Tương thích hoàn hảo với các đầu đo SP25M, TP200, TP20 hoặc MPP-310Q siêu chính xác của Mitutoyo, cho phép thu thập hàng ngàn điểm tọa độ mặt cong phức tạp trong thời gian ngắn.
• Đầu dò quang học & Quét Laser không tiếp xúc (SurfaceMeasure / QVP): Mở rộng khả năng kiểm tra các chi tiết mỏng, vật liệu mềm hoặc bề mặt tự do (Freeform surfaces) mà không gây biến dạng cơ học.
• Phần mềm đo lường 3D Mitutoyo MCOSMOS: Hỗ trợ nhập trực tiếp mô hình 3D CAD (STEP, IGES, CATIA, NX, SolidWorks), lập trình đường chạy tự động chống va chạm, phân tích dung sai hình học GD&T và xuất báo cáo SPC chuyên nghiệp.

9. Ứng dụng thực tiễn trong các ngành công nghiệp mũi nhọn

Mitutoyo MACH-V9106 được triển khai rộng rãi trong các dây chuyền sản xuất công suất lớn:

• Dây chuyền sản xuất động cơ & Hộp số ô tô: Kiểm tra tự động 100% thân máy (Cylinder Block), nắp máy (Cylinder Head) và vỏ hộp số cỡ lớn.
• Gia công linh kiện xe điện (EV): Đo kiểm khay pin, vỏ động cơ điện và khung phụ nhôm đúc áp lực ngay trên chuyền.
• Hệ thống sản xuất linh hoạt (FMS): Tích hợp cùng hệ thống cấp pallet tự động và gửi phản hồi bù dao trực tiếp cho các trung tâm gia công ngang/đứng.

10. Quy trình vận hành & Kiểm tra độ chính xác chuẩn ISO 10360-2

1. Kiểm tra điều kiện vận hành trước ca đo: Đảm bảo áp suất khí nén sạch và khô (với các dòng dùng đệm khí), vệ sinh bề mặt bàn đá Granite và kiểm tra nhiệt độ môi trường hoặc hệ thống cảm biến bù nhiệt.
2. Hiệu chuẩn đầu đo (Probe Qualification): Thực hiện đo quả cầu chuẩn (Master Sphere) bằng gốm Ceramic để xác định chính xác đường kính hiệu dụng của kim đo (Stylus) và ma trận bù góc xoay.
3. Thiết lập hệ tọa độ chi tiết (Part Alignment): Sử dụng phương pháp 3-2-1 hoặc Iterative/Best-fit Alignment dựa trên mô hình CAD 3D để đồng bộ hệ tọa độ thực tế với bản vẽ thiết kế.
4. Chạy chương trình đo & Xuất báo cáo: Thực thi chu trình đo, đánh giá sai số kích thước và dung sai hình học GD&T (độ phẳng, độ đồng tâm, độ vuông góc, biên dạng mặt cong) và lưu trữ dữ liệu truy xuất nguồn gốc.

11. Tiêu chuẩn lắp đặt & Hướng dẫn bảo dưỡng định kỳ

Để duy trì độ chính xác cấp micromet ổn định lâu dài cho hệ thống Máy đo tọa độ 3D Mitutoyo MACH-V9106, doanh nghiệp cần lưu ý các khuyến nghị kỹ thuật sau:

• Vệ sinh thanh dẫn hướng và bàn chuẩn: Sử dụng khăn không xơ chuyên dụng cùng dung dịch vệ sinh tiêu chuẩn để làm sạch bề mặt dẫn hướng; tuyệt đối không bôi dầu mỡ lên đường trượt của các hệ thống đệm khí.
• Kiểm soát chất lượng nguồn khí nén (đối với dòng dùng Air Bearing): Duy trì bộ lọc tách nước, lọc dầu và máy sấy khí hoạt động tốt để bảo vệ các lỗ tiết lưu siêu nhỏ trên ổ đỡ khí.
• Hiệu chuẩn định kỳ hàng năm: Thực hiện kiểm tra, hiệu chuẩn theo tiêu chuẩn ISO 10360-2 định kỳ 12 tháng/lần bằng giao thoa kế Laser và thước chuẩn bậc (Step Gauge) để đảm bảo chứng nhận chất lượng IATF 16949 / ISO 9001.

12. Kinh nghiệm lựa chọn cấu hình Máy đo tọa độ 3D Mitutoyo MACH-V9106 tối ưu chi phí

Khi chi tiết gia công có kích thước lớn hơn phạm vi của MACH-3A 653 (600×500×280 mm) nhưng nhà máy vẫn cần tốc độ đo In-line siêu nhanh và chịu nhiệt độ xưởng tới 35°C, Mitutoyo MACH-V9106 (900×1000×600 mm) chính là giải pháp duy nhất đáp ứng trọn vẹn cả hai tiêu chí.

13. Tại sao nên đầu tư Máy đo tọa độ 3D Mitutoyo MACH-V9106 tại Kaizen Creative / Werka?

Kaizen Creative (Werka.com.vn) là đơn vị uy tín chuyên cung cấp giải pháp tổng thể về máy đo tọa độ 3 chiều CMM và thiết bị kiểm soát chất lượng công nghiệp tại Việt Nam:

• Tư vấn cấu hình chuyên sâu theo bài toán thực tế: Đội ngũ kỹ sư ứng dụng khảo sát trực tiếp bản vẽ 2D/3D, dung sai GD&T và sản lượng nhà máy để đề xuất model máy, đầu dò và đồ gá tối ưu nhất.
• Dịch vụ lắp đặt, hiệu chuẩn và chuyển giao trọn gói: Hỗ trợ tư vấn thiết kế phòng đo tiêu chuẩn, lắp đặt chống rung, hiệu chuẩn tận nơi và đào tạo vận hành phần mềm MCOSMOS từ cơ bản đến nâng cao.
• Hỗ trợ kỹ thuật nhanh chóng 24/7: Cam kết đồng hành bảo trì định kỳ, cung cấp kim đo (Styli), phụ kiện gá kẹp và nâng cấp phần mềm chính hãng suốt vòng đời thiết bị.

14. Câu hỏi thường gặp (FAQ) về Máy đo tọa độ 3D Mitutoyo MACH-V9106

Câu 1: Sự khác biệt giữa MACH-V9106 và dòng CRYSTA-Apex V9106 là gì?
Trong khi CRYSTA-Apex V9106 được tối ưu cho phòng QC tiêu chuẩn dùng đệm khí, thì MACH-V9106 được thiết kế chuyên biệt để tích hợp vào dây chuyền sản xuất (In-line) với tốc độ di chuyển/gia tốc cao hơn nhiều và chịu được nhiệt độ nhà xưởng rộng từ 5°C đến 35°C.

Câu 2: Máy MACH-V9106 có thể tự động gửi tín hiệu bù dao cho máy CNC không?
Có, hệ thống hỗ trợ xuất tín hiệu phản hồi trước và sau gia công (Pre/Post-process feedback) để máy công cụ CNC tự động hiệu chỉnh lượng bù dao (Tool Offset).

Câu 3: Thời gian bảo hành và hỗ trợ đào tạo vận hành máy như thế nào?
Hệ thống được bảo hành chính hãng 12 tháng theo tiêu chuẩn Mitutoyo Nhật Bản, đi kèm gói đào tạo lập trình đo 3D trực tiếp trên chi tiết mẫu của khách hàng cho đến khi kỹ thuật viên làm chủ hoàn toàn thiết bị.
