Bộ Dưỡng Kiểm Ren Trong 7 Chi Tiết M3-M12 Ren Phải Dung Sai 6H DIN 13 Hộp Nhựa Werka 5109-S7

Bộ dưỡng kiểm ren trong Werka 5109-S7 gồm 7 cây dưỡng ren trục dải kích thước tiêu chuẩn từ M3 đến M12 ren phải dung sai 6H theo tiêu chuẩn DIN 13 là giải pháp kiểm chuẩn lỗ ren bulong hoàn hảo nhất.

Trong gia công cơ khí chính xác, công đoạn taro ren lỗ là một trong những công đoạn dễ phát sinh lỗi hỏng ren, mẻ đỉnh ren hoặc ren bị loe miệng nhất.

Sự hiện diện của bộ dưỡng kiểm ren trong Werka 5109-S7 mang đến phương pháp kiểm tra đồng thời đường kính vòng chia, bước ren và góc nghiêng sườn ren theo nguyên lý GO / NO-GO chỉ trong vài giây.

1. Vì sao không thể dùng thước đo thông thường để kiểm tra ren lỗ và giải pháp từ Werka 5109-S7?

Hình học của một lỗ ren xoắn ốc vô cùng phức tạp, bao gồm đường kính đỉnh ren, đường kính đáy ren, góc nghiêng sườn ren 60 độ và bước ren (Pitch).

Thước cặp cơ khí chỉ có thể đo được đường kính trong sơ bộ mà hoàn toàn không thể kiểm tra được đường kính vòng chia (Pitch Diameter) – yếu tố quyết định khả năng ăn khớp của bulong.

Nếu mũi taro bị mòn hoặc bước tiến ren của máy CNC bị trễ, lỗ ren sẽ bị bó chặt hoặc rơ lỏng, gây cháy ren khi siết ốc lắp ráp.

Bộ dưỡng kiểm ren trong Werka 5109-S7 là công cụ kiểm định không thể thay thế trong mọi phân xưởng cơ khí.

Bằng thao tác vặn nhẹ đầu dưỡng vào lỗ ren, kỹ thuật viên thẩm định đồng thời 100% các thông số hình học ren chỉ trong chớp mắt.

Sản phẩm triệt tiêu hoàn toàn rủi ro xuất xưởng các chi tiết lỗi ren, bảo vệ uy tín chất lượng của doanh nghiệp.

2. Cấu trúc 7 kích thước ren hệ mét kinh điển M3, M4, M5, M6, M8, M10 và M12

Bộ dưỡng kiểm ren trong Werka 5109-S7 bao gồm 7 cây dưỡng ren hai đầu tương ứng với 7 bước ren hệ mét thông dụng nhất thế giới:

• Dưỡng ren M3 x 0.5 mm: Chuyên kiểm tra lỗ ren micro trong ngành thiết bị điện tử, quang học và khuôn ép nhựa chính xác.
• Dưỡng ren M4 x 0.7 mm: Kiểm tra các lỗ ren bắt vít gá lắp bo mạch và chi tiết máy tự động hóa.
• Dưỡng ren M5 x 0.8 mm: Kích thước ren phổ biến trong các cụm cơ cấu truyền động và phụ tùng cơ khí.
• Dưỡng ren M6 x 1.0 mm: Chuẩn ren quốc dân xuất hiện trên hầu hết các kết cấu khung máy, đồ gá jig và khuôn mẫu.
• Dưỡng ren M8 x 1.25 mm: Chuyên kiểm tra ren bulong chịu lực trong ngành chế tạo ô tô, xe máy và kết cấu thép.
• Dưỡng ren M10 x 1.5 mm: Kiểm tra các mối ghép ren chịu tải trọng lớn trên máy công cụ và bệ máy công nghiệp.
• Dưỡng ren M12 x 1.75 mm: Kích thước ren bulong hạng nặng dùng trong xi lanh thủy lực và hệ thống kẹp khuôn CNC.

Sở hữu trọn bộ 7 kích thước này giúp xưởng gia công bao phủ được hầu hết các bản vẽ kỹ thuật cơ khí tiêu chuẩn hiện nay.

3. Tiêu chuẩn quốc tế DIN 13 và ý nghĩa của cấp dung sai ren trong 6H

Toàn bộ 7 cây dưỡng trong bộ dưỡng kiểm ren trong Werka 5109-S7 được chế tạo theo tiêu chuẩn ren hệ mét quốc tế DIN 13 của Đức.

Cấp dung sai ren được chuẩn hóa ở cấp 6H (Tolerance 6H) – cấp độ chính xác tiêu chuẩn vàng cho các mối ghép ren trung bình và chính xác.

Cấp 6H đảm bảo mối ghép bulong có độ rơ vừa phải để vặn êm ái bằng tay nhưng vẫn đạt độ siết chặt và khả năng chịu tải trọng kéo tối đa.

Từng thông số bước ren và góc nghiêng sườn ren 60 độ được kiểm soát chính xác tới cấp độ phần nghìn milimet.

Dưỡng ren của bộ dưỡng kiểm ren trong Werka 5109-S7 là chuẩn quy chiếu quốc tế giúp các nhà máy tự tin gia công linh kiện xuất khẩu sang thị trường Châu Âu và Bắc Mỹ.

4. Nguyên lý hoạt động kiểm định giới hạn của đầu ren GO và đầu ren NO-GO

Mỗi cây dưỡng trong bộ dưỡng kiểm ren trong Werka 5109-S7 sở hữu 2 đầu đo ren với cấu tạo hình học đặc thù:

Đầu GO (Đầu Qua): Được gia công đầy đủ biên dạng ren dọc suốt chiều dài thân đo. Đầu GO kiểm tra đường kính vòng chia nhỏ nhất và đường kính đáy ren. Khi thử nghiệm, đầu GO bắt buộc phải vặn lọt êm ái vào hết chiều sâu của lỗ ren đạt chuẩn.

Đầu NO-GO (Đầu Không Qua): Có chiều dài ren ngắn hơn và chỉ có từ 2 đến 3 vòng ren được mài cụt đỉnh, có vòng sơn màu đỏ ở cổ cán. Đầu NO-GO kiểm tra đường kính vòng chia lớn nhất. Khi thử nghiệm, đầu NO-GO chỉ được phép vặn vào tối đa không quá 2 vòng ren.

Nếu đầu GO vặn lọt trơn tru và đầu NO-GO không vặn vào quá 2 vòng, lỗ ren đạt chuẩn 6H tuyệt đối.

5. Đỉnh cao công nghệ mài nghiền ren biên dạng 60 độ trên thép hợp kim đặc chủng

Đỉnh và sườn của các ren xoắn ốc siêu nhỏ chịu áp lực ma sát rất lớn mỗi khi vặn vào chi tiết phôi cứng.

Bộ dưỡng kiểm ren trong Werka 5109-S7 được chế tác từ thép hợp kim chịu lực đặc chủng (Special Tool Steel) cao cấp.

Quy trình tôi chân không và ram nhiệt ổn định giúp sản phẩm đạt độ cứng bề mặt đanh chắc từ HRC 58 đến HRC 62.

Biên dạng góc ren 60 độ được gia công bằng công nghệ mài ren CNC định hình siêu tinh xảo (Finely Ground and Lapped).

Bề mặt sườn ren đạt độ bóng phẳng mịn quang học, giúp dưỡng ren lướt êm ái vào lòng lỗ phôi mà không bị bó kẹt hay làm trầy xước ren phôi.

Khả năng chống mài mòn vượt bậc giúp bộ dưỡng kiểm ren trong Werka 5109-S7 duy trì cấp chính xác 6H qua hàng chục nghìn lần kiểm tra.

6. Bảng thông số kỹ thuật chi tiết bộ dưỡng kiểm ren trong Werka 5109-S7

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác chuẩn bị thiết bị kiểm chuẩn phòng KCS:

7. Quy trình 4 bước kiểm tra ren lỗ taro đúng kỹ thuật chống kẹt ren

Để đạt kết quả kiểm chuẩn chính xác và bảo vệ đỉnh ren của bộ dưỡng kiểm ren trong Werka 5109-S7, hãy tuân thủ 4 bước sau:

Bước 1 – Vệ sinh và thổi phoi ren: Dùng khí nén thổi sạch hoàn toàn mạt vụn kim loại dính trong các rãnh ren của lỗ phôi.

Bước 2 – Vặn thử đầu GO bằng tay: Cầm thân cán, đặt đầu GO đồng trục thẳng góc với lỗ ren và vặn nhẹ nhàng bằng ngón tay. Đầu GO phải xoay nhẹ vào hết chiều dài ren.

Bước 3 – Vặn thử đầu NO-GO: Xoay ngược cán đưa đầu NO-GO (đầu có vòng đỏ) vào miệng lỗ và vặn nhẹ. Đầu NO-GO chỉ được phép vặn vào tối đa 2 vòng ren rồi dừng lại.

Bước 4 – Phân loại chất lượng: Chi tiết đạt chuẩn khi thỏa mãn cả 2 bước trên. Tuyệt đối không dùng cờ lê hoặc kìm để vặn ép dưỡng ren khi bị nghẹt.

Sau ca kiểm tra, lau sạch bụi bẩn trên đầu ren bằng chổi lông mềm và cất vào hộp bảo quản.

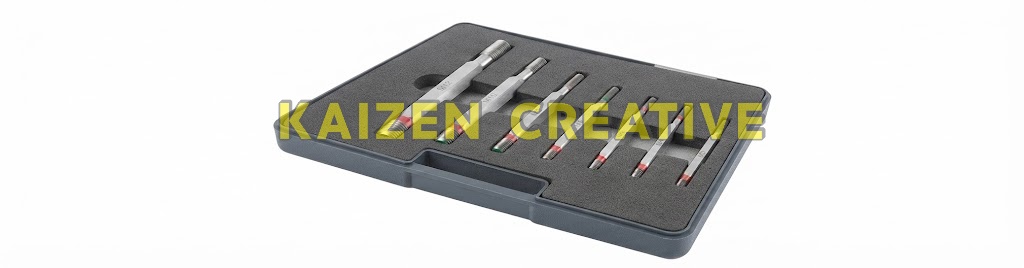

8. Thiết kế hộp nhựa Prime Plastic Box đúc định hình bảo vệ an toàn đỉnh ren

Biên dạng ren xoắn ốc rất dễ bị sứt mẻ nếu để các cây dưỡng va đập tự do vào nhau trong hộp đồ nghề thô sơ.

Werka đã trang bị hộp nhựa kỹ thuật cao cấp Prime Plastic Box đúc dày dặn cho bộ dưỡng kiểm ren trong Werka 5109-S7.

Bên trong hộp là khay xốp định hình màu đen ôm khít từng cây dưỡng ren từ M3 đến M12 theo đúng thứ tự kích thước.

Từng đầu ren được cách ly hoàn toàn, bảo vệ đỉnh ren 60 độ luôn sắc nét và không bị biến dạng khi di chuyển.

Ký hiệu kích thước ren được in rõ ràng ngay cạnh từng vị trí, giúp việc lấy và cất dưỡng ren diễn ra thuận tiện, ngăn nắp.

Hộp có khóa cài chắc chắn, chống bụi và chống ẩm hiệu quả cho môi trường nhà xưởng.

9. Tối ưu chi phí và nâng cao chất lượng mối ghép bulong trong sản xuất

Đầu tư trọn bộ dưỡng kiểm ren trong Werka 5109-S7 7 chi tiết giúp doanh nghiệp tiết kiệm hơn 30% chi phí so với việc mua lẻ từng cây.

Việc kiểm soát ren ngay tại máy CNC giúp người thợ phát hiện ngay khi mũi taro bị mòn hoặc mẻ góc cắt trước khi làm hỏng cả lô hàng.

Điều này ngăn ngừa triệt để các sự cố đứt gãy bulong hoặc trờn ren khi khách hàng tiến hành lắp ráp sản phẩm cuối cùng.

Chất lượng ren đồng đều chuẩn 6H DIN 13 giúp nâng cao uy tín thương hiệu gia công của doanh nghiệp trên thị trường cơ khí chính xác.

10. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Bộ dưỡng kiểm ren trong Werka 5109-S7 là mảnh ghép không thể thiếu trong hệ thống kiểm chuẩn cơ khí đồng bộ của Werka:

• Kiểm tra đường kính lỗ mồi trước khi taro ren: Sử dụng bộ dưỡng kiểm lỗ trơn Werka 5107-S7 để kiểm tra lỗ khoan mồi trước khi tiến hành taro ren.
• Đo khoảng cách tâm lỗ ren bằng thước cặp: Vặn các cây dưỡng ren vào lỗ rồi đo khoảng cách mép ngoài bằng danh mục thước cặp.
• Thẩm định đường kính đỉnh ren bằng thước panme: Định kỳ kiểm tra kích thước đầu ren bằng panme điện tử tại danh mục thước panme.
• Đo chiều sâu lỗ ren bằng đồng hồ so: Kết hợp cùng thiết bị đo sâu tại danh mục đồng hồ so để kiểm tra chiều sâu ren hữu ích.

Khám phá toàn bộ danh mục thiết bị đo lường chuyên nghiệp tại trang chủ werka.com.vn hoặc cổng thông tin toàn cầu www.werka.com.

11. Câu hỏi thường gặp về bộ dưỡng kiểm ren trong Werka 5109-S7 (FAQ)

Bộ sản phẩm Werka 5109-S7 gồm những kích thước ren cụ thể nào?

Bộ gồm đúng 7 cây dưỡng ren 2 đầu GO/NO-GO hệ mét: M3x0.5, M4x0.7, M5x0.8, M6x1.0, M8x1.25, M10x1.5 và M12x1.75 dung sai 6H theo chuẩn DIN 13.

Nếu đầu NO-GO vặn vào được 1 vòng thì ren có đạt chuẩn không?

Theo tiêu chuẩn quốc tế ISO/DIN, đầu NO-GO được phép mớm vào miệng lỗ tối đa không quá 2 vòng ren. Nếu chỉ vặn vào 1 vòng rồi kẹt cứng thì lỗ ren hoàn toàn đạt chuẩn.

Tôi có thể đặt bộ dưỡng ren bước mịn (Fine pitch) hoặc ren trái không?

Werka cung cấp đầy đủ các dòng dưỡng ren bước mịn (ví dụ: M10x1.0, M12x1.25, M12x1.5) và ren trái (Left hand thread) theo yêu cầu đặt hàng riêng.

Sản phẩm có đầy đủ giấy tờ chứng nhận chất lượng CQ không?

Mỗi bộ dưỡng kiểm ren trong Werka 5109-S7 phân phối chính hãng đều có đầy đủ chứng chỉ xuất xứ CO, chứng nhận chất lượng nhà máy CQ và hóa đơn VAT hợp chuẩn.

12. Mua bộ dưỡng kiểm ren trong Werka 5109-S7 chính hãng ở đâu đảm bảo chất lượng?

Để đảm bảo sở hữu bộ dưỡng kiểm ren chính xác chuẩn mực nguyên bản từ nhà sản xuất, quý khách hàng nên lựa chọn đại diện phân phối chính thức.

Werka Việt Nam tự hào là đơn vị phân phối độc quyền các dòng thiết bị đo lường và dưỡng kiểm ren cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua bộ dưỡng kiểm ren trong Werka 5109-S7:

• Sản phẩm mới 100% nguyên hộp nhựa Prime Plastic Box niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật dung sai ren trọn đời.
• Giao hàng hỏa tốc an toàn trên toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho bộ dưỡng kiểm ren trong Werka 5109-S7 ngay hôm nay!
