Bộ Dưỡng Kiểm Lỗ Trơn 7 Chi Tiết 3-12mm Dung Sai H7 Tiêu Chuẩn DIN 2245 Hộp Nhựa Werka 5107-S7

Bộ dưỡng kiểm lỗ trơn Werka 5107-S7 gồm 7 cây dưỡng trục kiểm lỗ dải kích thước tiêu chuẩn từ 3mm đến 12mm dung sai H7 theo tiêu chuẩn DIN 2245 là bộ công cụ kiểm chuẩn toàn diện cho mọi phân xưởng cơ khí.

Trong gia công khuôn mẫu chính xác và chế tạo đồ gá jig, các kích thước lỗ chốt định vị 3, 4, 5, 6, 8, 10 và 12 mm chiếm tới hơn 90% tần suất xuất hiện trên các bản vẽ thiết kế.

Sự hiện diện của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 mang đến giải pháp kiểm soát chất lượng lỗ khoan doa hàng loạt nhanh chóng, chính xác tuyệt đối mà không cần mua lẻ tẻ từng cây dễ thất lạc.

1. Vì sao bộ dưỡng kiểm lỗ trơn Werka 5107-S7 là trang bị tiêu chuẩn bắt buộc cho mọi xưởng CNC?

Tại các nhà máy gia công cơ khí, công đoạn doa lỗ hoặc khoan lỗ chốt định vị diễn ra liên tục hàng ngày trên các trung tâm gia công CNC.

Nếu công nhân phải dùng thước cặp để đo lỗ thì mỏ đo trong không thể tiếp xúc toàn phần, còn nếu dùng panme đo trong thì tốc độ thao tác rất chậm.

Việc mua từng cây dưỡng kiểm rời rạc thường dẫn đến tình trạng thất lạc hoặc thiếu hụt kích thước khi chuyển đổi sản phẩm gia công đột xuất.

Bộ dưỡng kiểm lỗ trơn Werka 5107-S7 giải quyết triệt để bài toán này bằng việc tích hợp sẵn 7 kích thước lỗ thông dụng nhất trong một hộp đựng chuyên nghiệp.

Kỹ thuật viên KCS có ngay công cụ kiểm tra tức thì mọi chi tiết từ lỗ chốt nhỏ phi 3mm đến lỗ then phi 12mm.

Sản phẩm nâng cao rõ rệt tính kỷ luật đo lường và tốc độ xuất xưởng hàng hóa của phân xưởng.

2. Cấu trúc 7 kích thước vàng kinh điển 3, 4, 5, 6, 8, 10 và 12 mm bao phủ trọn vẹn nhu cầu

Bảy kích thước trong bộ dưỡng kiểm lỗ trơn Werka 5107-S7 được các chuyên gia đo lường lựa chọn dựa trên tần suất sử dụng thực tế trong ngành chế tạo máy:

• Dưỡng kiểm phi 3 mm H7: Chuyên kiểm tra lỗ chốt định vị siêu nhỏ trong khuôn ép nhựa và linh kiện thiết bị điện tử.
• Dưỡng kiểm phi 4 mm H7: Phục vụ các lỗ chốt định vị gá lắp và lỗ mồi ren trong ngành cơ khí chính xác.
• Dưỡng kiểm phi 5 mm H7: Kiểm tra các lỗ định vị trung gian và lỗ bạc lót dẫn hướng máy in, máy tự động hóa.
• Dưỡng kiểm phi 6 mm H7: Kích thước tiêu chuẩn vàng của các chốt định vị khuôn dập và đồ gá phay CNC.
• Dưỡng kiểm phi 8 mm H7: Kiểm tra các lỗ then hoa, lỗ chốt trụ chịu lực trong hộp giảm tốc và phụ tùng ô tô.
• Dưỡng kiểm phi 10 mm H7: Kích thước phổ biến của các ổ trượt và trục dẫn hướng máy công cụ.
• Dưỡng kiểm phi 12 mm H7: Kiểm tra các lỗ then lớn, chốt định vị hạng nặng và cổ trục truyền động.

Sự đầy đủ của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 giúp doanh nghiệp luôn sẵn sàng tiếp nhận mọi đơn hàng gia công mới mà không bị động về dụng cụ kiểm chuẩn.

3. Tiêu chuẩn DIN 2245 và phân tích miền dung sai H7 trên từng cây dưỡng

Toàn bộ 7 cây dưỡng trong bộ dưỡng kiểm lỗ trơn Werka 5107-S7 được sản xuất nghiêm ngặt theo tiêu chuẩn DIN 2245 của Đức.

Mỗi cây dưỡng đều được thiết kế tích hợp 2 đầu đo kiểm định giới hạn theo đúng cấp dung sai lắp ghép H7 quốc tế:

• Phi 3 mm H7: Dung sai (+0.010 mm / 0 mm) -> Đầu GO: 3.000 mm | Đầu NO-GO: 3.010 mm.
• Phi 4, 5, 6 mm H7: Dung sai (+0.012 mm / 0 mm) -> Đầu GO: 4.000, 5.000, 6.000 mm | Đầu NO-GO: 4.012, 5.012, 6.012 mm.
• Phi 8, 10 mm H7: Dung sai (+0.015 mm / 0 mm) -> Đầu GO: 8.000, 10.000 mm | Đầu NO-GO: 8.015, 10.015 mm.
• Phi 12 mm H7: Dung sai (+0.018 mm / 0 mm) -> Đầu GO: 12.000 mm | Đầu NO-GO: 12.018 mm.

Nhờ kiểm soát chính xác theo tiêu chuẩn DIN 2245, bộ dưỡng kiểm lỗ trơn Werka 5107-S7 đảm bảo mối ghép chốt định vị luôn đạt độ cứng vững và độ đồng tâm hoàn hảo.

4. Đỉnh cao vật liệu thép hợp kim đặc chủng tôi cứng và công nghệ mài nghiền siêu bóng gương

Để đảm bảo tuổi thọ làm việc qua hàng vạn chu kỳ kiểm tra, vật liệu đầu đo là yếu tố được Werka đặc biệt chú trọng.

Đầu đo của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 được chế tác từ thép hợp kim chịu lực đặc chủng (Special Tool Steel) chất lượng cao.

Quy trình nhiệt luyện chân không đa cấp giúp đầu đo đạt độ cứng bề mặt đanh chắc từ HRC 58 đến HRC 62.

Độ cứng này giúp đầu đo chống trầy xước và chống mòn vẹt hoàn hảo khi cọ xát với các loại vật liệu kim loại cứng như thép SKD11, inox 304 hay gang đúc FC250.

Bề mặt trụ ngoài được mài vô tâm và nghiền tinh siêu bóng (Finely Ground and Lapped) với độ nhám bề mặt Ra siêu phẳng mịn dưới 0.05 µm.

Độ bóng phẳng quang học này giúp đầu đo của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 lướt nhẹ nhàng vào lòng lỗ mà không làm xước thành lỗ chi tiết.

5. Thiết kế cán cầm hợp kim nhôm lục giác tích hợp 2 đầu GO/NO-GO tiện dụng

Cả 7 cây dưỡng trong bộ dưỡng kiểm lỗ trơn Werka 5107-S7 đều sở hữu cán cầm bằng hợp kim nhôm siêu nhẹ được mạ anodize đen mờ sang trọng.

Tiết diện thân cán hình lục giác đều giúp dụng cụ nằm vững chãi trên mặt bàn gia công, chống lăn trôi rơi rớt.

Phía đầu NO-GO của mỗi cây dưỡng được khắc rãnh sơn một vòng màu đỏ nổi bật, tuân thủ quy ước nhận diện thị giác quốc tế.

Trên thân cán được khắc laser sắc nét thương hiệu Werka, mã số và kích thước danh định (ví dụ: ø6 H7 Werka).

Thiết kế công thái học nhẹ nhàng của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 giúp công nhân thao tác liên tục hàng trăm lần mỗi ca mà không bị mỏi tay.

6. Bảng thông số kỹ thuật chi tiết bộ dưỡng kiểm lỗ trơn Werka 5107-S7

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác lập hồ sơ quản lý thiết bị phòng KCS:

7. Quy trình 4 bước kiểm tra phân loại sản phẩm đạt chuẩn chỉ trong 3 giây

Để tận dụng tối đa tốc độ kiểm tra của bộ dưỡng kiểm lỗ trơn Werka 5107-S7, kỹ thuật viên nên tuân thủ 4 bước chuẩn sau:

Bước 1 – Vệ sinh lỗ gia công: Dùng khí nén thổi sạch hoàn toàn phoi tiện và dầu tưới nguội bên trong lỗ cần kiểm tra.

Bước 2 – Kiểm tra đầu GO: Cầm thân cán, đưa đầu GO (đầu không có vạch đỏ) vuông góc 90 độ vào miệng lỗ. Đầu GO phải trượt nhẹ nhàng vào hết chiều sâu lỗ.

Bước 3 – Kiểm tra đầu NO-GO: Xoay ngược cán đưa đầu NO-GO (đầu có vạch đỏ) vào miệng lỗ. Đầu NO-GO tuyệt đối không được lọt vào lỗ (chỉ được phép mớm miệng tối đa 1mm).

Bước 4 – Kết luận chất lượng: Nếu thỏa mãn cả 2 bước trên, chi tiết đạt chuẩn H7 xuất sắc. Nếu đầu GO không lọt, lỗ bị non kích thước; nếu đầu NO-GO lọt qua, lỗ bị rộng phế phẩm.

Toàn bộ quy trình chỉ diễn ra trong vòng 2 đến 3 giây cho mỗi sản phẩm, nâng cao tối đa tốc độ xuất hàng.

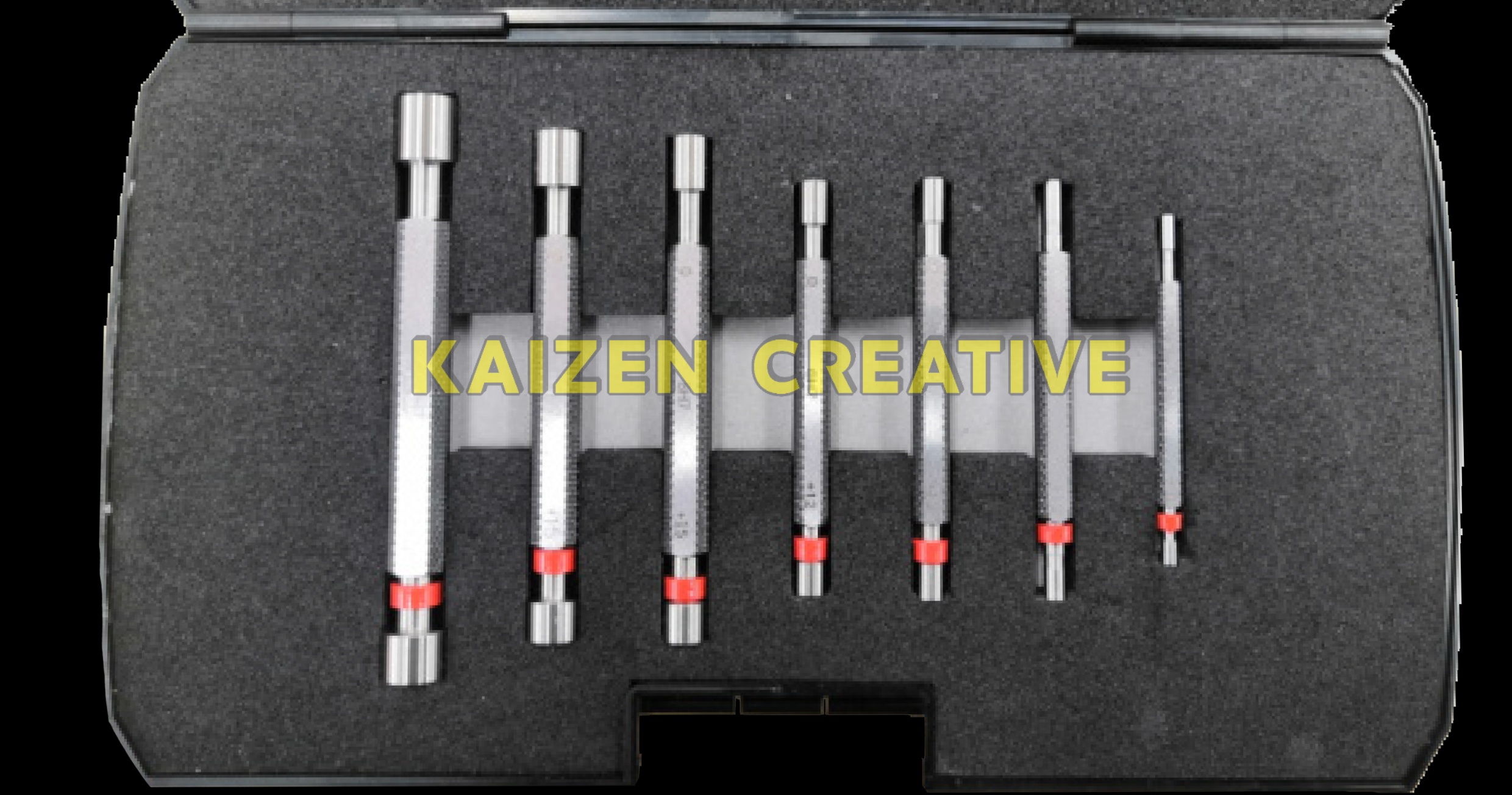

8. Thiết kế hộp nhựa Prime Plastic Box chống va đập và khay xốp định hình

Werka đặc biệt chú trọng đến tính an toàn và tiện lợi khi trang bị hộp nhựa đúc Prime Plastic Box cao cấp cho bộ dưỡng kiểm lỗ trơn Werka 5107-S7.

Vỏ hộp làm từ nhựa kỹ thuật màu đen nhám có độ dẻo dai cao, chống sốc và chống vỡ hoàn hảo khi bị va đập trong môi trường xưởng.

Bên trong hộp là khay xốp định hình màu đen tuyền sang trọng, được dập khuôn chính xác theo hình dáng của 7 cây dưỡng.

Từng cây dưỡng nằm ngay ngắn trong khe chứa riêng, cách ly hoàn toàn với nhau, ngăn ngừa nguy cơ va chạm gây sứt mẻ đầu đo.

Số đo kích thước được in rõ ràng ngay phía dưới mỗi khe cắm, giúp kỹ thuật viên dễ dàng lấy đúng cây dưỡng cần dùng và kiểm soát số lượng sau ca làm việc.

Hộp có nắp đóng khít chống bụi và hơi ẩm, bảo vệ bộ dưỡng kiểm lỗ trơn Werka 5107-S7 luôn sáng bóng và sẵn sàng hoạt động.

9. Tối ưu chi phí đầu tư và nâng cao năng lực cạnh tranh cho doanh nghiệp

Mua trọn bộ dưỡng kiểm lỗ trơn Werka 5107-S7 7 chi tiết mang lại lợi ích kinh tế vượt trội so với việc mua lẻ từng cây riêng biệt.

Giá thành trọn bộ tiết kiệm hơn tới 25% so với tổng giá tiền mua lẻ 7 cây rời, giúp doanh nghiệp tối ưu hóa ngân sách đầu tư ban đầu.

Hơn thế nữa, việc trang bị sẵn bộ 7 kích thước vàng giúp xưởng không bao giờ bị động khi nhận các đơn hàng gia công mới.

Phát hiện sớm các lỗi sai kích thước lỗ ngay từ sản phẩm đầu tiên trên máy CNC giúp ngăn chặn triệt để nguy cơ phế phẩm hàng loạt.

Đồng thời, sự hiện diện của bộ dưỡng kiểm lỗ trơn Werka 5107-S7 chuẩn DIN 2245 tạo ấn tượng chuyên nghiệp tuyệt đối với các đối tác khách hàng quốc tế khi đến đánh giá nhà xưởng.

10. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Bộ dưỡng kiểm lỗ trơn Werka 5107-S7 là mảnh ghép trung tâm trong hệ sinh thái dụng cụ đo lường toàn diện của Werka:

• Kiểm tra khoảng cách tâm giữa các lỗ với thước cặp: Cắm các cây dưỡng vào lỗ phôi rồi đo khoảng cách mép ngoài bằng danh mục thước cặp.
• Thẩm định đường kính đầu đo bằng thước panme: Định kỳ kiểm tra kích thước đầu GO/NOGO bằng panme điện tử 0.001mm tại danh mục thước panme.
• Đo chiều sâu bậc với đồng hồ so: Kết hợp cùng chân đế từ và thiết bị đo sâu tại danh mục đồng hồ so.
• Mở rộng kích thước lẻ: Quý khách có thể chọn thêm các cây dưỡng đơn chiếc từ phi 2mm đến phi 100mm của Werka khi có yêu cầu kích thước đặc thù.

Khám phá toàn bộ giải pháp thiết bị kiểm chuẩn đo lường tại trang chủ werka.com.vn hoặc website chính thức của hãng tại www.werka.com.

11. Câu hỏi thường gặp về bộ dưỡng kiểm lỗ trơn Werka 5107-S7 (FAQ)

Bộ sản phẩm Werka 5107-S7 gồm những kích thước cụ thể nào?

Bộ sản phẩm gồm đúng 7 cây dưỡng kiểm 2 đầu GO/NO-GO với các đường kính danh nghĩa: 3, 4, 5, 6, 8, 10 và 12 mm dung sai H7 theo chuẩn DIN 2245.

Độ cứng HRC 58-62 của đầu đo có bị mòn nhanh khi kiểm tra phôi inox không?

Với thép hợp kim đặc chủng mài nghiền siêu bóng, đầu đo có khả năng chống mài mòn cực tốt, đáp ứng hàng chục nghìn lần kiểm tra trên phôi inox, thép hợp kim và kim loại màu.

Sản phẩm có thể đặt cấp chứng chỉ hiệu chuẩn kiểm định tại Việt Nam không?

Được hoàn toàn. Bộ dưỡng kiểm lỗ trơn Werka 5107-S7 đạt chuẩn DIN 2245 nên dễ dàng vượt qua các kỳ kiểm định tại Quatest 1, Quatest 3 hoặc Viện Đo lường Việt Nam (VMI).

Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ không?

Mỗi bộ dưỡng kiểm lỗ trơn Werka 5107-S7 phân phối chính hãng đều có đầy đủ chứng chỉ xuất xứ CO, chứng nhận chất lượng nhà máy CQ và hóa đơn VAT hợp chuẩn.

12. Mua bộ dưỡng kiểm lỗ trơn Werka 5107-S7 chính hãng ở đâu đảm bảo chất lượng?

Để đảm bảo sở hữu bộ dưỡng kiểm lỗ chính xác chuẩn mực nguyên bản từ nhà sản xuất, quý khách hàng nên lựa chọn nhà phân phối ủy quyền chính thức.

Werka Việt Nam tự hào là đại diện phân phối độc quyền các dòng thiết bị đo lường và dưỡng kiểm cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua bộ dưỡng kiểm lỗ trơn Werka 5107-S7:

• Sản phẩm mới 100% nguyên hộp nhựa Prime Plastic Box niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật dung sai lắp ghép trọn đời.
• Giao hàng hỏa tốc an toàn trên toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho bộ dưỡng kiểm lỗ trơn Werka 5107-S7 ngay hôm nay!
