Dưỡng Kiểm Ren Ống Trụ Trong G1/8-28 Tiêu Chuẩn ISO 228 2 Đầu GO/NO-GO Thép Đặc Chủng Werka 5109-GP1828

Dưỡng kiểm ren ống Werka 5109-GP1828 kích thước ren ống trụ G1/8-28 theo tiêu chuẩn quốc tế ISO 228 tích hợp 2 đầu GO và NO-GO là công cụ kiểm chuẩn ren khí nén và thủy lực hàng đầu.

Trong các hệ thống tự động hóa khí nén và thủy lực áp suất cao, việc gia công ren ống G1/8 đòi hỏi độ kín khít tuyệt đối để ngăn chặn hiện tượng rò rỉ áp suất và thất thoát dầu bôi trơn.

Sự hiện diện của dưỡng kiểm ren ống Werka 5109-GP1828 mang đến giải pháp kiểm tra toàn diện góc sườn ren 55 độ Whitworth, bước ren 28 TPI và đường kính vòng chia chỉ trong 2 giây.

1. Vì sao ren ống khí nén G1/8-28 bắt buộc phải kiểm tra bằng dưỡng kiểm ren ống Werka 5109-GP1828?

Kích thước ren G1/8-28 (còn gọi là ren BSPP 1/8 inch) là chuẩn ren kết nối phổ biến nhất trên các thân van điện từ khí nén, đế chia khí và cút nối nhanh của SMC, Festo, Airtac.

Khác với ren hệ mét thông thường có góc đỉnh ren 60 độ, ren ống hệ G sở hữu góc đỉnh ren 55 độ Whitworth với đỉnh và đáy ren được bo tròn cong đặc thù.

Nếu người thợ tiện CNC vô tình dùng mũi tiện ren 60 độ hoặc mũi taro bị mòn bước ren, đầu nối ren vặn vào sẽ bị kênh sườn, gây rò rỉ khí nén liên tục ở áp suất 6 – 10 bar.

Các dụng cụ đo cơ khí thông thường như thước cặp hay panme đo trong hoàn toàn không thể kiểm tra được biên dạng ren 55 độ bên trong lòng lỗ.

Dưỡng kiểm ren ống Werka 5109-GP1828 là công cụ kiểm định tiếp xúc chuẩn xác nhất giúp kỹ sư KCS kiểm soát 100% hình học ren ống.

Chỉ với thao tác vặn nhẹ, sản phẩm phát hiện ngay các lỗi sai góc ren, ren bị vát côn hoặc ren thiếu chiều sâu trước khi sản phẩm được lắp ráp vào hệ thống.

2. Phân tích tiêu chuẩn quốc tế ISO 228 và góc sườn ren Whitworth 55 độ đặc thù

Tiêu chuẩn quốc tế ISO 228 (tương đương chuẩn DIN EN ISO 228 của Châu Âu) quy định nghiêm ngặt về ren ống trụ không làm kín trên mối ren (Pipe threads where pressure-tight joints are not made on the threads).

Dưỡng kiểm ren ống Werka 5109-GP1828 được chế tạo tuân thủ tuyệt đối các thông số kỹ thuật của chuẩn ISO 228:

• Kích thước danh nghĩa: G1/8 inch với số lượng 28 ren trên chiều dài 1 inch (28 TPI), bước ren tương đương xấp xỉ 0.907 mm.
• Góc sườn ren Whitworth 55 độ: Hai sườn ren nghiêng góc đối xứng 55 độ, đỉnh và đáy ren được vê tròn bán kính chính xác theo chuẩn Anh quốc.
• Đầu GO (Đầu Qua): Gia công đầy đủ biên dạng ren dọc chiều dài thân đo, kiểm tra kích thước ren nhỏ nhất. Đầu GO bắt buộc phải vặn lọt êm ái vào hết chiều sâu ren phôi đạt chuẩn.
• Đầu NO-GO (Đầu Không Qua): Có chiều dài ren ngắn hơn với các đỉnh ren được mài cụt, có vòng sơn màu đỏ ở cổ cán. Đầu NO-GO kiểm tra kích thước ren lớn nhất và chỉ được phép vặn vào tối đa không quá 2 vòng ren.

Nhờ tuân thủ chuẩn ISO 228, dưỡng kiểm ren ống Werka 5109-GP1828 đảm bảo các chi tiết cút nối ren xuất xưởng luôn tương thích 100% với phụ kiện khí nén quốc tế.

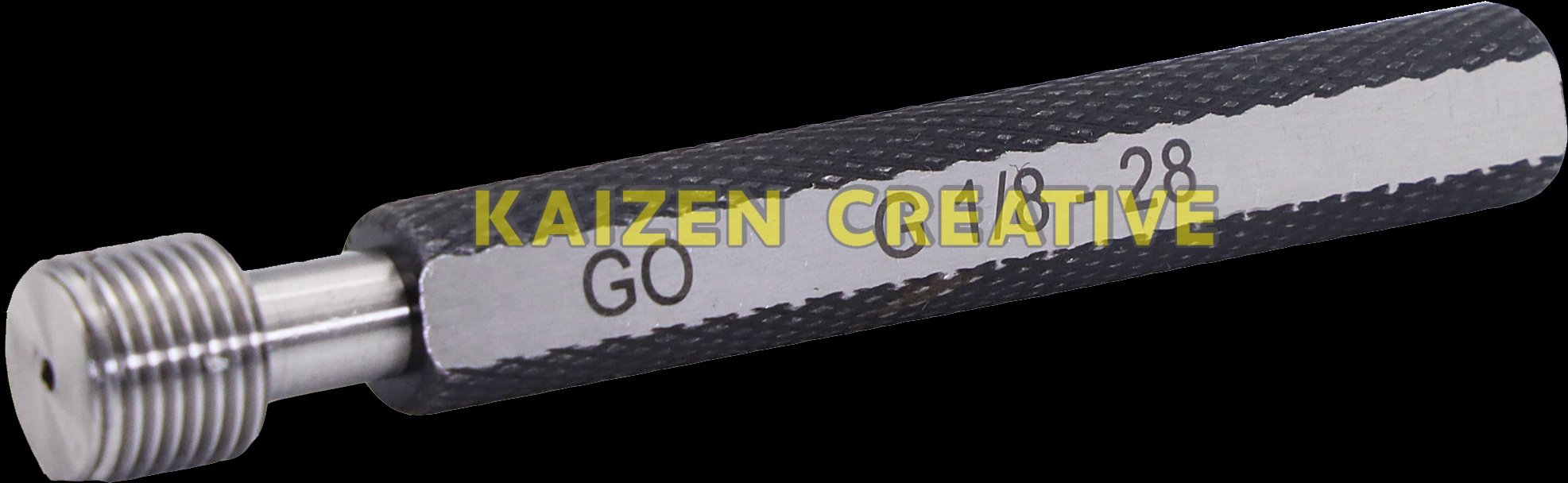

3. Thiết kế tích hợp 2 đầu GO và NO-GO trên cán nhôm lục giác tiện dụng

Đối với các kích thước ren ống từ G1/8 đến G2, việc tích hợp cả hai đầu GO và NO-GO trên cùng một cán cầm đem lại sự tiện lợi và tốc độ kiểm tra vượt bậc.

Dưỡng kiểm ren ống Werka 5109-GP1828 sở hữu thân cán lục giác bằng hợp kim nhôm kỹ thuật siêu nhẹ mạ anodize đen mờ chống chói.

Tiết diện lục giác đều giúp dụng cụ nằm vững vàng trên mặt bàn máy gia công, chống lăn trôi rơi rớt xuống sàn bê tông.

Phía đầu NO-GO được thiết kế một vòng rãnh sơn màu đỏ nổi bật, giúp kỹ thuật viên phân biệt tức thì mà không bao giờ sợ nhầm lẫn trong lúc kiểm hàng nhanh.

Trên thân cán được khắc laser sắc nét thương hiệu Werka, mã số và kích thước danh định (G1/8-28 Werka ISO 228).

Trọng lượng nhẹ và thiết kế công thái học của dưỡng kiểm ren ống Werka 5109-GP1828 giúp công nhân thao tác liên tục cả ngày mà không bị mỏi tay.

4. Đỉnh cao vật liệu thép hợp kim đặc chủng tôi cứng và công nghệ mài ren siêu tinh xảo

Biên dạng ren Whitworth 55 độ đòi hỏi độ chính xác góc lượn cực cao và khả năng chống mài mòn vượt trội khi tiếp xúc với phôi thép hay phôi đồng.

Hai đầu ren của dưỡng kiểm ren ống Werka 5109-GP1828 được chế tác từ thép hợp kim chịu lực đặc chủng (Special Tool Steel) cao cấp.

Quy trình nhiệt luyện chân không và tôi ram đa tầng giúp sản phẩm đạt độ cứng bề mặt đanh chắc từ HRC 58 đến HRC 62.

Biên dạng ren 55 độ được gia công bằng công nghệ mài ren định hình CNC siêu tinh xảo và nghiền bóng (Finely Ground and Lapped).

Độ nhám bề mặt sườn ren đạt cấp độ bóng gương quang học, giúp đầu ren lướt nhẹ như nhung vào lòng lỗ ren phôi mà không gây bó kẹt hay xước ren.

Khả năng chống mài mòn xuất sắc giúp dưỡng kiểm ren ống Werka 5109-GP1828 duy trì cấp chính xác ISO 228 qua hàng chục nghìn lần kiểm tra liên tục.

5. Bảng thông số kỹ thuật chi tiết dưỡng kiểm ren ống Werka 5109-GP1828

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác chuẩn bị thiết bị kiểm chuẩn phòng KCS:

6. Tổng hợp hệ thống kích thước ren ống hệ G từ G1/8 đến G2 của dòng dưỡng ren Werka

Werka cung cấp dải dưỡng kiểm ren ống hệ G tiêu chuẩn ISO 228 toàn diện, đáp ứng trọn vẹn mọi đường kính kết nối công nghiệp:

7. Quy trình 4 bước kiểm tra ren ống GO / NO-GO chuẩn chuyên gia phòng KCS

Để đạt kết quả kiểm chuẩn chính xác và bảo vệ độ bền cho dưỡng kiểm ren ống Werka 5109-GP1828, hãy tuân thủ 4 bước chuẩn sau:

Bước 1 – Vệ sinh và thổi sạch phoi ren: Dùng vòi xịt khí nén thổi sạch hoàn toàn mạt phoi tiện và dầu tưới nguội dính trong các rãnh ren G1/8.

Bước 2 – Vặn thử đầu GO bằng tay: Cầm thân cán, đặt đầu GO đồng trục thẳng góc với lỗ ren và vặn nhẹ nhàng bằng 2 đầu ngón tay. Đầu GO phải xoay êm vào hết chiều dài ren.

Bước 3 – Kiểm tra đầu NO-GO: Xoay ngược cán đưa đầu NO-GO (đầu có vòng đỏ) vào miệng lỗ và vặn nhẹ. Đầu NO-GO chỉ được phép vặn vào tối đa không quá 2 vòng ren rồi dừng lại.

Bước 4 – Phân loại chất lượng: Lỗ ren đạt chuẩn ISO 228 khi thỏa mãn cả 2 bước trên. Tuyệt đối không dùng kìm hoặc mỏ lết để vặn ép dưỡng ren khi bị nghẹt.

Sau ca kiểm tra, lau sạch bụi bẩn trên đầu ren bằng chổi lông mềm và cất vào ống nhựa bảo vệ.

8. Giải pháp ngăn ngừa triệt để sự cố xì rò áp suất và nứt vỡ cút nối khí nén

Trong các nhà máy lắp ráp dây chuyền tự động, một đầu nối ren G1/8 bị xì rò khí nén có thể làm tụt áp suất toàn hệ thống, khiến xi lanh khí nén hoạt động thiếu lực hoặc kẹt cơ cấu gắp robot.

Nguy hiểm hơn, trong các hệ thống thủy lực, rò rỉ dầu áp suất cao ở mối ren G1/8 có thể gây cháy nổ hoặc làm ô nhiễm sản phẩm sạch.

Sử dụng dưỡng kiểm ren ống Werka 5109-GP1828 ngay tại máy CNC giúp kiểm soát chất lượng ren đồng đều 100%.

Kỹ thuật viên phát hiện ngay khi mũi taro ren ống bị mòn hoặc lệch bước ren trước khi chi tiết được chuyển sang khâu lắp van điện từ.

Doanh nghiệp hoàn toàn loại bỏ nguy cơ bị khách hàng khiếu nại hoặc trả hàng do lỗi rò rỉ áp lực, nâng cao uy tín thương hiệu gia công.

9. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Dưỡng kiểm ren ống Werka 5109-GP1828 kết hợp hoàn hảo cùng các thiết bị đo lường chuyên sâu của Werka:

• Kiểm tra lỗ khoan mồi ren G1/8: Sử dụng dưỡng kiểm lỗ trơn Werka 5107-S7 để kiểm tra đường kính lỗ khoan mồi (khoảng 8.8mm) trước khi taro ren G1/8.
• Đo khoảng cách tâm giữa các cổng ren bằng thước cặp: Vặn các cây dưỡng ren vào phôi rồi đo khoảng cách mép ngoài bằng danh mục thước cặp.
• Thẩm định đường kính đỉnh ren bằng thước panme: Định kỳ kiểm tra kích thước đầu ren bằng panme điện tử tại danh mục thước panme.
• Đo chiều sâu ren bằng đồng hồ so: Kết hợp cùng thiết bị đo sâu tại danh mục đồng hồ so để kiểm tra chiều sâu ren hữu ích.

Khám phá toàn bộ danh mục thiết bị đo kiểm cơ khí tại trang chủ werka.com.vn hoặc cổng thông tin toàn cầu www.werka.com.

10. Hướng dẫn vệ sinh và bảo quản dưỡng kiểm ren ống luôn sắc nét như mới

Để dưỡng kiểm ren ống Werka 5109-GP1828 luôn duy trì cấp chính xác ISO 228 và độ bóng gương quang học suốt nhiều năm, hãy tuân thủ các quy tắc sau:

Không để dưỡng ren va đập tự do với các vật kim loại cứng để tránh làm mẻ góc bo tròn đỉnh ren 55 độ.

Sau mỗi ca làm việc, dùng chổi lông mềm thấm cồn lau sạch bụi phoi bám trong các rãnh ren xoắn.

Thoa một lớp dầu bảo dưỡng mỏng chuyên dụng chống oxy hóa lên hai đầu ren.

Cất dưỡng kiểm ren ống Werka 5109-GP1828 vào ống nhựa bảo vệ cá nhân đi kèm và đậy kín nắp ống.

Bảo quản ống dưỡng tại nơi khô ráo, thoáng mát trong tủ đồ nghề phòng KCS.

11. Câu hỏi thường gặp về dưỡng kiểm ren ống Werka 5109-GP1828 (FAQ)

Ren G1/8-28 theo chuẩn ISO 228 khác gì so với ren côn NPT 1/8 hoặc Rc 1/8?

Ren G1/8 là ren ống dạng hình trụ thẳng (Parallel Thread) với góc sườn ren 55 độ làm kín bằng vòng đệm O-ring, trong khi ren NPT là ren côn góc 60 độ và ren Rc là ren côn góc 55 độ tự làm kín trên ren.

Nếu đầu NO-GO vặn vào được 1 vòng thì ren ống có đạt chuẩn không?

Theo tiêu chuẩn quốc tế ISO 228, đầu NO-GO được phép mớm vào miệng lỗ tối đa không quá 2 vòng ren. Nếu chỉ vặn vào 1 vòng rồi kẹt cứng thì lỗ ren hoàn toàn đạt chuẩn xuất sắc.

Tôi có thể đặt hàng các kích thước ren ống lớn hơn như G1/2 hay G1 inch không?

Werka cung cấp đầy đủ từng cây dưỡng ren ống đơn chiếc từ G1/8 đến G2 inch theo bảng tra cứu của hãng mà không giới hạn số lượng tối thiểu.

Sản phẩm có kèm giấy chứng nhận kiểm định chất lượng CQ không?

Mỗi dưỡng kiểm ren ống Werka 5109-GP1828 phân phối chính hãng đều có đầy đủ chứng chỉ xuất xứ CO, chứng nhận chất lượng nhà máy CQ và hóa đơn VAT hợp chuẩn.

12. Mua dưỡng kiểm ren ống Werka 5109-GP1828 chính hãng ở đâu đảm bảo chất lượng?

Để đảm bảo sở hữu dưỡng kiểm ren ống chính xác chuẩn mực nguyên bản từ nhà sản xuất, quý khách hàng nên lựa chọn đại diện phân phối chính thức.

Werka Việt Nam tự hào là đơn vị phân phối độc quyền các dòng thiết bị đo lường và dưỡng kiểm ren cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua dưỡng kiểm ren ống Werka 5109-GP1828:

• Sản phẩm mới 100% nguyên ống nhựa bảo vệ niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật dung sai ren ống trọn đời.
• Giao hàng hỏa tốc an toàn trên toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho dưỡng kiểm ren ống Werka 5109-GP1828 ngay hôm nay!
