Dưỡng Vòng Kiểm Ren Ngoài Hệ Mét M2x0.4 Đầu NO-GO Chấm Đỏ Dung Sai 6g DIN 13 Thép Đặc Chủng Werka 5110-02-5N

Dưỡng vòng kiểm ren Werka 5110-02-5N kích thước ren ngoài hệ mét M2x0.4 đầu NO-GO (No-Go End) có chấm đỏ nhận diện theo tiêu chuẩn DIN 13 cấp dung sai 6g là thiết bị kiểm soát giới hạn ren tối thiểu hàng đầu.

Nếu đầu GO đảm bảo trục ren không bị quá to để vặn vừa lỗ ren, thì đầu NO-GO đóng vai trò chốt chặn then chốt ngăn ngừa tình trạng trục ren bị tiện quá mỏng gây trờn ren, tuột ren khi siết lực.

Sự hiện diện của dưỡng vòng kiểm ren Werka 5110-02-5N mang đến giải pháp kiểm định đường kính vòng chia nhỏ nhất của vít micro M2 chỉ trong 2 giây, bảo vệ tối đa độ bền chịu lực của mối ghép bulong.

1. Vì sao trục ren ngoài M2x0.4 bắt buộc phải kiểm tra bằng dưỡng vòng kiểm ren Werka 5110-02-5N?

Một sai lầm nguy hiểm trong nhiều xưởng tiện CNC là chỉ dùng dưỡng vòng đầu GO vặn thử qua là kết luận trục ren đạt chuẩn.

Thực tế, nếu người thợ tiện ren quá tay hoặc dao tiện ren ăn lẹm vào phôi, trục ren sẽ bị nhỏ hơn giới hạn cho phép.

Lúc này, đầu GO vẫn vặn qua rất trơn tru, nhưng khi đưa vào lắp ráp thực tế, mối ghép ốc vít M2 sẽ bị rơ lỏng nghiêm trọng.

Khi siết vít bằng tua vít lực, toàn bộ các đỉnh ren mỏng manh sẽ bị tiện đứt ngang chân ren (hiện tượng tuột ren / trờn ren), làm hỏng vỏ nhôm đắt tiền của thiết bị.

Dưỡng vòng kiểm ren Werka 5110-02-5N chính là chiếc chìa khóa thẩm định giới hạn kích thước tối thiểu để loại bỏ ngay các chi tiết ren bị tiện mỏng.

Sản phẩm bảo vệ uy tín kỹ thuật của xưởng gia công, đảm bảo mọi con vít M2 xuất xưởng đều đạt khả năng chịu lực kéo siết tối đa.

2. Nguyên lý hoạt động kiểm định giới hạn vật liệu tối thiểu của đầu NO-GO (No-Go End)

Trong tiêu chuẩn dung sai lắp ghép ren quốc tế ISO/DIN, đầu NO-GO kiểm soát điều kiện vật liệu ít nhất của chi tiết (Least Material Condition – LMC).

Biên dạng ren bên trong lòng dưỡng vòng kiểm ren Werka 5110-02-5N được thiết kế đặc thù với đỉnh ren và đáy ren được mài cụt, số lượng vòng ren ít hơn so với đầu GO.

Cấu trúc này giúp đầu NO-GO tập trung kiểm soát chuẩn xác duy nhất một thông số trọng yếu: Đường kính vòng chia nhỏ nhất (Pitch Diameter minimum).

Tiêu chí nghiệm thu chuẩn xác theo tiêu chuẩn DIN 13:

• Chi tiết đạt chuẩn xuất sắc (PASS): Khi vặn dưỡng vòng NO-GO vào trục ren phôi bằng lực ngón tay vừa phải, dưỡng vòng chỉ được phép mớm vào miệng ren tối đa không quá 2 vòng ren rồi dừng lại hoàn toàn.
• Chi tiết lỗi ren bị tiện mỏng (SCRAP / PHẾ PHẨM): Dưỡng vòng NO-GO vặn lọt sâu quá 2 vòng ren vào thân trục vít (chứng tỏ đường kính ren bị nhỏ dưới mức cho phép, không đảm bảo lực siết).

Nhờ nguyên lý này, dưỡng vòng kiểm ren Werka 5110-02-5N giúp phân loại phế phẩm tức thì chỉ trong 2 giây.

3. Dấu chấm đỏ nhận diện trực quan độc quyền chống nhầm lẫn trên Werka 5110-02-5N

Trong môi trường phân xưởng sản xuất bận rộn, việc đặt hai chiếc dưỡng vòng GO và NO-GO cạnh nhau rất dễ gây nhầm lẫn cho công nhân kiểm hàng.

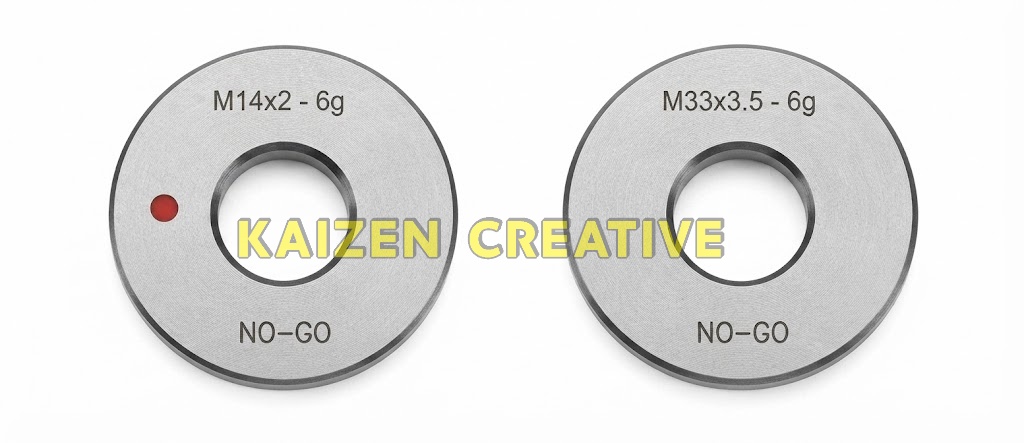

Werka đã giải quyết hoàn hảo vấn đề này bằng việc thiết kế một dấu chấm tròn sơn màu đỏ nổi bật (Red Dot) nằm ngay trên mặt trước của dưỡng vòng kiểm ren Werka 5110-02-5N.

Màu đỏ mang ý nghĩa cảnh báo dừng lại (NO-GO), giúp kỹ thuật viên nhận diện tức thì trong nháy mắt mà không cần phải đọc kỹ dòng chữ khắc nhỏ.

Bên cạnh chấm đỏ, mặt vành còn được khắc laser sắc nét chữ “NOGO”, kích thước danh định và cấp dung sai (M2x0.4 – 6g NOGO Werka).

Sự rõ ràng và trực quan này giúp triệt tiêu 100% các thao tác nhầm lẫn, nâng cao năng suất kiểm định KCS lên mức tối đa.

4. Tiêu chuẩn DIN 13 và ý nghĩa của cấp dung sai ren ngoài 6g đối với độ bền kéo

Tiêu chuẩn DIN 13 của Đức quy định cấp dung sai 6g cho ren ngoài hệ mét nhằm đảm bảo diện tích tiếp xúc sườn ren đạt tỷ lệ vàng 75% – 85%.

Khi diện tích tiếp xúc sườn ren đạt chuẩn 6g, lực siết từ đầu vít sẽ được phân bổ đồng đều trên tất cả các vòng ren ăn khớp.

Nếu ren ngoài bị gia công nhỏ hơn giới hạn dưới của dung sai 6g, diện tích tiếp xúc sẽ tụt giảm dưới 50%, khiến toàn bộ ứng suất kéo tập trung vào 1-2 vòng ren đầu tiên, gây đứt gãy bulong tức thì khi chịu tải.

Dưỡng vòng kiểm ren Werka 5110-02-5N được gia công mài ren định hình với độ chính xác cấp độ micromet theo đúng giới hạn dưới của dung sai 6g.

Sản phẩm đảm bảo các trục ren vít M2x0.4 luôn giữ lại đầy đủ lượng kim loại cần thiết để chịu được mô-men siết lực tối đa.

5. Đỉnh cao vật liệu thép hợp kim đặc chủng tôi cứng và công nghệ mài ren siêu tinh xảo

Mặc dù đầu NO-GO không vặn lọt qua hết thân ren nhưng các đỉnh ren cụt phải chịu lực tì ép cục bộ rất lớn mỗi khi chạm điểm dừng.

Dưỡng vòng kiểm ren Werka 5110-02-5N được chế tác từ thép hợp kim chịu lực đặc chủng (Special Tool Steel) cao cấp.

Quy trình nhiệt luyện chân không và tôi ram đa tầng giúp sản phẩm đạt độ cứng bề mặt đanh chắc từ HRC 58 đến HRC 62.

Biên dạng lòng ren được gia công mài định hình CNC siêu tinh xảo và nghiền bóng (Finely Ground and Lapped).

Độ nhám bề mặt sườn ren đạt cấp độ bóng gương quang học, giúp dưỡng vòng tiếp xúc êm ái với phôi mà không gây xước bề mặt chi tiết.

Khả năng chống mài mòn xuất sắc giúp dưỡng vòng kiểm ren Werka 5110-02-5N duy trì cấp chính xác 6g qua hàng chục nghìn lần kiểm tra liên tục.

6. Bảng thông số kỹ thuật chi tiết dưỡng vòng kiểm ren Werka 5110-02-5N

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác chuẩn bị thiết bị kiểm chuẩn phòng KCS:

7. Tổng hợp hệ thống kích thước dưỡng vòng ren đầu NO-GO từ M2 đến M100 của Werka

Werka cung cấp dải dưỡng vòng kiểm ren ngoài đầu NO-GO toàn diện từ kích thước micro M2 đến cỡ lớn M100 theo tiêu chuẩn DIN 13 6g:

8. Quy trình 4 bước kiểm tra trục ren bulong với đầu NO-GO chuẩn KCS quốc tế

Để đạt kết quả kiểm chuẩn chính xác và bảo vệ độ bền cho dưỡng vòng kiểm ren Werka 5110-02-5N, hãy tuân thủ 4 bước chuẩn sau:

Bước 1 – Vệ sinh trục ren phôi: Dùng vòi xịt khí nén thổi sạch hoàn toàn mạt phoi tiện và dầu tưới nguội dính trên các rãnh ren M2 của trục vít.

Bước 2 – Đặt dưỡng đồng trục: Cầm vành nhám của dưỡng vòng có chấm đỏ bằng 2 đầu ngón tay, đặt mặt vát của dưỡng đồng trục thẳng góc 90 độ với trục ren phôi.

Bước 3 – Vặn nhẹ kiểm tra điểm dừng: Xoay nhẹ dưỡng vòng NO-GO theo chiều kim đồng hồ bằng lực ngón tay vừa phải. Dưỡng vòng chỉ được phép mớm vào miệng ren tối đa 1 đến 2 vòng ren rồi phải dừng lại hoàn toàn.

Bước 4 – Phân loại chất lượng: Nếu dưỡng NO-GO không vặn vào quá 2 vòng, trục ren đạt chuẩn dung sai 6g xuất sắc. Nếu dưỡng NO-GO vặn lọt sâu vào thân ren, sản phẩm bị lỗi mỏng ren phế phẩm.

Sau ca làm việc, lau sạch bụi bẩn trong lòng ren bằng chổi lông mềm và cất vào ống nhựa bảo vệ.

9. Giải pháp ngăn ngừa triệt để nguy cơ trờn ren và gãy bu lông khi siết tải trọng cao

Trong các thiết bị bay không người lái drone hay gimbal camera hoạt động ở môi trường rung lắc mạnh, một con vít M2 bị tiện non ren có thể bị giật đứt bất ngờ giữa không trung, gây rơi vỡ thiết bị hàng chục triệu đồng.

Việc kiểm soát chặt chẽ bằng dưỡng vòng kiểm ren Werka 5110-02-5N ngay tại chuyền tiện CNC giúp phát hiện ngay khi dao tiện ren bị lẹm phôi.

Mọi con vít xuất xưởng đều đảm bảo có đầy đủ chiều dày sườn ren để ăn khớp chịu lực bền vững với lỗ ren nhôm.

Doanh nghiệp hoàn toàn tự tin cung cấp sản phẩm vào các chuỗi cung ứng linh kiện điện tử và quang học khắt khe nhất.

10. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Dưỡng vòng kiểm ren Werka 5110-02-5N phối hợp nhịp nhàng cùng các thiết bị đo lường chuyên sâu của Werka:

• Kết hợp cùng dưỡng vòng đầu GO: Sử dụng đồng bộ cùng dưỡng vòng ren đầu GO Werka 5110-02-5G để tạo thành bộ đôi kiểm chuẩn giới hạn Min/Max toàn diện cho ren ngoài M2x0.4.
• Đo đường kính ngoài đỉnh ren bằng panme: Thẩm định kích thước đỉnh ren trục bằng panme điện tử 0.001mm tại danh mục thước panme.
• Đo chiều dài đoạn ren bằng thước cặp: Sử dụng thước cặp cơ khí và điện tử tại danh mục thước cặp để đo chiều dài ren hữu ích.
• Kiểm tra độ đảo hướng kính trục ren với đồng hồ so: Kết hợp cùng đế từ và đồng hồ so chính xác cao tại danh mục đồng hồ so.

Khám phá toàn bộ danh mục thiết bị đo kiểm cơ khí tại trang chủ werka.com.vn hoặc website chính thức của hãng tại www.werka.com.

11. Hướng dẫn vệ sinh và bảo quản dưỡng vòng kiểm ren luôn sáng bóng

Để dưỡng vòng kiểm ren Werka 5110-02-5N luôn duy trì cấp chính xác 6g và độ bóng gương quang học suốt nhiều năm, hãy tuân thủ các quy tắc sau:

Tuyệt đối không dùng kìm hoặc dụng cụ kẹp để vặn ép dưỡng vòng khi gặp điểm dừng ren.

Sau mỗi ca làm việc, dùng tăm bông mềm hoặc chổi lông thấm cồn lau sạch bụi phoi bám trong các rãnh ren xoắn bên trong.

Thoa một lớp dầu bảo dưỡng mỏng chuyên dụng chống oxy hóa vào lòng ren và hai mặt bên của vành xuyến.

Cất dưỡng vòng kiểm ren Werka 5110-02-5N vào ống nhựa bảo vệ cá nhân đi kèm và đậy kín nắp ống.

Bảo quản ống dưỡng tại nơi khô ráo, thoáng mát trong tủ đồ nghề phòng KCS.

12. Câu hỏi thường gặp về dưỡng vòng kiểm ren Werka 5110-02-5N (FAQ)

Dấu chấm đỏ trên mặt dưỡng vòng Werka 5110-02-5N có ý nghĩa gì?

Dấu chấm đỏ là ký hiệu nhận diện trực quan độc quyền của Werka biểu thị đầu NO-GO (không qua), giúp người thợ phân biệt tức thì với đầu GO (không có chấm đỏ) để không bị nhầm lẫn khi kiểm hàng nhanh.

Nếu đầu NO-GO vặn vào được 1 vòng thì trục ren có đạt chuẩn không?

Theo tiêu chuẩn quốc tế DIN 13, đầu NO-GO được phép mớm vào miệng ren tối đa không quá 2 vòng ren. Nếu chỉ vặn vào 1 vòng rồi kẹt cứng thì trục ren hoàn toàn đạt chuẩn xuất sắc.

Tôi có thể đặt mua lẻ chỉ đầu NO-GO mà không mua đầu GO được không?

Được hoàn toàn. Werka cung cấp lẻ từng chiếc dưỡng vòng đầu NO-GO hoặc đầu GO theo đúng nhu cầu sử dụng thực tế của khách hàng.

Sản phẩm có đầy đủ giấy tờ chứng nhận chất lượng CQ không?

Mỗi dưỡng vòng kiểm ren Werka 5110-02-5N phân phối chính hãng đều có đầy đủ chứng chỉ xuất xứ CO, chứng nhận chất lượng nhà máy CQ và có thể yêu cầu cấp thêm chứng chỉ kiểm định Lab theo tiêu chuẩn dự án.

13. Mua dưỡng vòng kiểm ren Werka 5110-02-5N chính hãng ở đâu đảm bảo chất lượng?

Để đảm bảo sở hữu dưỡng vòng kiểm ren chính xác chuẩn mực nguyên bản từ nhà sản xuất, quý khách hàng nên lựa chọn đại diện phân phối chính thức.

Werka Việt Nam tự hào là đơn vị phân phối độc quyền các dòng thiết bị đo lường và dưỡng kiểm ren cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua dưỡng vòng kiểm ren Werka 5110-02-5N:

• Sản phẩm mới 100% nguyên ống nhựa bảo vệ niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật dung sai ren ngoài trọn đời.
• Giao hàng hỏa tốc an toàn trên toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho dưỡng vòng kiểm ren Werka 5110-02-5N ngay hôm nay!
