Cán Kẹp Que Pin Gauge 2 Đầu GO/NO-GO Dải Đo 0.03-1.00mm Collet Tự Siết Werka WP-5130-01HA

Cán kẹp pin gauge Werka WP-5130-01HA là phụ kiện tay cầm chuyên dụng cao cấp cho phép gá lắp đồng thời 2 que pin gauge dải siêu nhỏ từ 0.03mm đến 1.00mm tạo thành cữ kiểm lỗ GO / NO-GO tiện lợi.

Khi thao tác với các que pin gauge siêu mảnh dưới 1mm, việc cầm trực tiếp bằng ngón tay trần không chỉ gây trơn tuột mà còn làm truyền nhiệt lượng cơ thể khiến que pin bị giãn nở sai số.

Sự hiện diện của cán kẹp pin gauge Werka WP-5130-01HA mang đến giải pháp kiểm chuẩn rảnh tay, cách nhiệt 100% và tăng tốc độ phân loại sản phẩm trên dây chuyền lên gấp 3 lần.

1. Vì sao kỹ thuật viên KCS bắt buộc phải trang bị cán kẹp pin gauge Werka WP-5130-01HA?

Các que pin gauge trong dải từ 0.03mm đến 1.00mm có kích thước tiết diện siêu nhỏ, chỉ tương đương một sợi cước câu cá hoặc que tăm mảnh.

Khi công nhân cầm tay trần vào que pin để đút vào lỗ chi tiết, các ngón tay to lớn sẽ che khuất hoàn toàn tầm nhìn vào miệng lỗ.

Thao tác gượng gạo này rất dễ làm cong que pin hoặc làm rơi que xuống gầm máy gia công gây thất lạc.

Hơn thế nữa, nhiệt độ 37°C từ bàn tay truyền sang thanh kim loại siêu mảnh chỉ trong 3 giây sẽ làm đường kính que giãn nở từ 0.5 µm đến 1 µm, phá hỏng cấp chính xác của phép đo.

Sử dụng cán kẹp pin gauge Werka WP-5130-01HA biến hai que pin rời rạc thành một chiếc dưỡng kiểm cữ hai đầu cứng cáp và đầm tay.

Kỹ thuật viên thao tác linh hoạt, kiểm tra lỗ nhẹ nhàng mà không chạm tay vào phần thân làm việc của que pin.

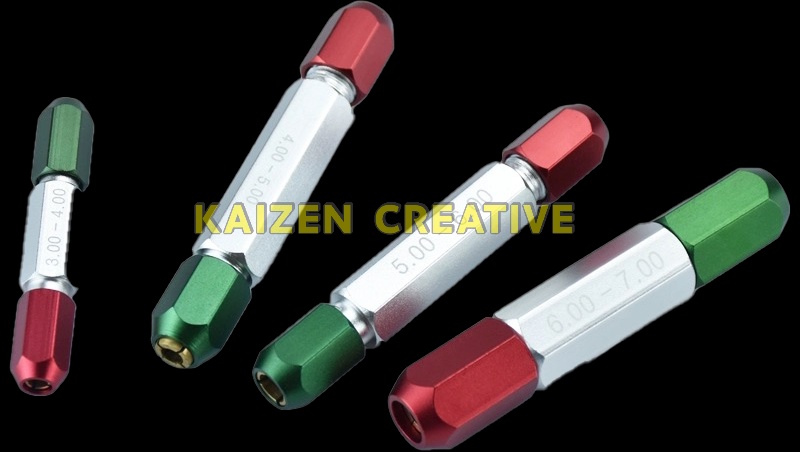

2. Thiết kế chuẩn hóa 2 đầu GO xanh lá và NO-GO đỏ chống nhầm lẫn thao tác

Quy tắc kiểm tra giới hạn trong sản xuất công nghiệp đòi hỏi sự nhận diện trực quan tức thì để tránh nhầm lẫn giữa đầu qua và đầu không qua.

Cán kẹp pin gauge Werka WP-5130-01HA tuân thủ nghiêm ngặt tiêu chuẩn nhận diện màu sắc quốc tế ISO:

• Đầu mũ màu xanh lá cây (Green End – GO): Dùng để lắp que pin kích thước danh định cận dưới. Đầu này bắt buộc phải trượt lọt êm ái qua lòng lỗ chi tiết đạt chuẩn.
• Đầu mũ màu đỏ nổi bật (Red End – NO-GO): Dùng để lắp que pin kích thước danh định cận trên. Đầu này bắt buộc không được lọt vào lỗ chi tiết đạt chuẩn.

Sự phân định màu sắc rõ ràng trên cán kẹp pin gauge Werka WP-5130-01HA giúp công nhân thao tác như một phản xạ tự nhiên.

Chỉ cần đút đầu xanh lọt – xoay lật 180 độ đút đầu đỏ không lọt là kết luận ngay sản phẩm đạt chuẩn PASS chỉ trong 2 giây.

3. Đột phá cơ cấu collet ren côn tự siết không cần thay bạc lót bushing phức tạp

Nhược điểm phiền toái nhất của các loại cán kẹp truyền thống là mỗi kích thước que pin lại cần một ống bạc lót (bushing) bằng đồng riêng biệt.

Mỗi khi đổi que pin từ 0.30mm sang 0.80mm, thợ lại phải tháo tung cán để tìm đúng cỡ bạc lót thay thế, làm mất nhiều thời gian và rất dễ thất lạc phụ kiện nhỏ.

Cán kẹp pin gauge Werka WP-5130-01HA khắc phục triệt để nhược điểm này nhờ cơ cấu ngàm kẹp collet ren côn tự siết đàn hồi cao cấp.

Ngàm kẹp đa năng của cán có thể tự động co giãn và ôm khít tuyệt đối mọi que pin có đường kính nằm trong dải từ 0.03mm đến 1.00mm.

Người dùng chỉ cần đưa que pin vào và vặn nhẹ nắp ren bên ngoài là que pin được khóa chặt đồng tâm 100%.

Tính năng Easy Assembly này giúp tiết kiệm 80% thời gian chuẩn bị dụng cụ kiểm định cho các xưởng gia công.

4. Khả năng cách ly nhiệt độ và bảo vệ que pin chống mồ hôi muối ăn mòn

Trong môi trường phòng sạch hoặc xưởng gia công không có điều hòa nhiệt độ, mồ hôi tay chứa muối và axit uric là tác nhân gây ố vàng và rỉ sét kim loại hàng đầu.

Khi sử dụng cán kẹp pin gauge Werka WP-5130-01HA, bàn tay người thao tác chỉ tiếp xúc với phần thân giữa của cán kẹp.

Thân cán đóng vai trò như một lớp đệm cách nhiệt hoàn hảo, ngăn chặn dòng nhiệt lượng từ cơ thể truyền trực tiếp vào que chốt đo.

Nhờ đó, kích thước đường kính của que pin luôn giữ được trạng thái ổn định ở mức nhiệt độ phòng thực tế.

Đồng thời, bề mặt mài nghiền siêu bóng của que pin không bị bám dính mồ hôi muối, kéo dài tuổi thọ sử dụng lên gấp nhiều lần.

5. Thân lục giác hợp kim nhôm Anodize chống lăn trôi khỏi bàn gia công máy CNC

Các dụng cụ kiểm tra hình trụ tròn khi đặt trên mặt bàn máy CNC đang rung động hoặc bàn nghiêng rất dễ bị lăn rơi xuống sàn bê tông.

Werka đã giải quyết hoàn hảo vấn đề này bằng việc tạo hình thân cán kẹp pin gauge Werka WP-5130-01HA theo tiết diện hình lục giác đều chắc chắn.

Sáu cạnh phẳng của thân cán giúp dụng cụ nằm cố định vững vàng trên mọi mặt phẳng mà không bao giờ bị lăn trôi.

Thân cán được gia công từ hợp kim nhôm kỹ thuật hàng không siêu nhẹ, giúp giảm thiểu độ mỏi tay khi công nhân phải cầm đo liên tục trong ca làm việc 8 tiếng.

Bề mặt nhôm được mạ Anodize mờ màu bạc chống chói, chống bám dầu mỡ công nghiệp và cho cảm giác cầm nắm đầm chắc, chống trơn trượt.

6. Bảng thông số kỹ thuật chi tiết cán kẹp pin gauge Werka WP-5130-01HA

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác chuẩn bị dụng cụ phòng kiểm tra chất lượng KCS:

7. Bảng tra cứu hệ thống các model cán kẹp pin gauge dòng WP-5130 của Werka

Để đáp ứng trọn vẹn mọi dải kích thước lỗ từ siêu vi đến cỡ lớn, Werka cung cấp hệ thống 14 model cán kẹp đồng bộ theo bảng dưới đây:

8. Hướng dẫn 3 bước tháo lắp que pin vào cán kẹp nhanh chóng và chuẩn xác

Việc thay thế hoặc gá đặt que pin vào cán kẹp pin gauge Werka WP-5130-01HA diễn ra vô cùng đơn giản trong 3 bước:

Bước 1 – Nới lỏng nắp ren: Vặn nhẹ nắp ren màu xanh (hoặc màu đỏ) ngược chiều kim đồng hồ khoảng 2 – 3 vòng để ngàm collet mở rộng.

Bước 2 – Đút que pin vào vị trí: Dùng kẹp gắp đưa que pin gauge chuẩn vào chính giữa ngàm kẹp, để phần làm việc của que pin thò ra ngoài khoảng 15 – 20 mm.

Bước 3 – Siết chặt nắp ren: Vặn nắp ren xuôi chiều kim đồng hồ bằng tay với lực vừa phải. Cơ cấu ren côn sẽ tự động ép chặt ngàm collet khóa cứng que pin đồng tâm.

Thực hiện tương tự cho đầu còn lại để hoàn thành một cữ kiểm lỗ hai đầu hoàn chỉnh sẵn sàng cho ca kiểm tra.

9. Tối ưu hóa năng suất kiểm tra hàng nghìn chi tiết trong mỗi ca làm việc

Trên các dây chuyền dập kim loại hoặc tiện CNC tự động, tốc độ kiểm tra chất lượng là yếu tố quyết định năng suất giao hàng.

Nếu công nhân phải cầm 2 que pin riêng lẻ đặt trên bàn, mỗi lần đổi que phải nhấc lên đặt xuống mất từ 8 đến 10 giây cho một chi tiết.

Khi sử dụng cán kẹp pin gauge Werka WP-5130-01HA, thao tác đổi đầu GO sang NO-GO chỉ đơn giản là xoay nhẹ cổ tay 180 độ.

Thời gian kiểm tra một lỗ khoan rút ngắn xuống chỉ còn 2 đến 3 giây, tăng năng suất kiểm định lên gấp 3 lần.

Công nhân không bị mỏi tay, giảm thiểu tối đa các lỗi đánh giá sai do nhầm lẫn giữa hai đầu kích thước.

10. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Cán kẹp pin gauge Werka WP-5130-01HA là mảnh ghép bổ trợ hoàn hảo cho hệ sinh thái đo lường toàn diện của Werka:

• Lắp que pin từ bộ pin gauge dải siêu nhỏ: Kết hợp lý tưởng cùng các que chốt trong bộ Werka 5128-041-01 (0.10-0.50mm) và bộ Werka 5130-016-01 (0.05-0.20mm).
• Gá lắp dưỡng kiểm lỗ đơn chiếc: Kết hợp cùng dòng dưỡng kiểm lỗ đơn chiếc inox Werka 5130 để tạo cữ kiểm lỗ tùy biến theo bản vẽ.
• Kiểm tra khoảng cách mép lỗ với thước cặp: Cắm các cụm cữ kiểm vào phôi rồi đo khoảng cách tâm bằng danh mục thước cặp.
• Thẩm định đường kính đầu que kẹp bằng panme: Thường xuyên kiểm tra kích thước que pin khi gá trên cán bằng panme điện tử tại danh mục thước panme.
• Đo chiều sâu bậc với đồng hồ so: Sử dụng cán kẹp giữ que pin làm dưỡng chuẩn truyền chiều sâu cho danh mục đồng hồ so.

Khám phá đầy đủ danh mục dụng cụ đo kiểm cơ khí tại trang chủ werka.com.vn hoặc cổng thông tin toàn cầu của hãng tại www.werka.com.

11. Câu hỏi thường gặp về cán kẹp pin gauge Werka WP-5130-01HA (FAQ)

Cán kẹp Werka WP-5130-01HA có kẹp được que pin 0.05mm không?

Hoàn toàn kẹp chắc chắn. Dải kẹp của mã WP-5130-01HA được thiết kế tối ưu từ 0.03mm đến 1.00mm, ôm khít hoàn hảo các que pin siêu mảnh mà không làm trượt lắc.

Cán kẹp này có đi kèm sẵn các que pin gauge không?

Không. Sản phẩm là cán kẹp chuyên dụng (tay cầm gá lắp). Quý khách hàng có thể mua kèm các bộ pin gauge hoặc que pin đơn chiếc tùy chọn kích thước của Werka.

Tôi có cần mua thêm bạc lót (bushing) khi đổi cỡ que pin không?

Hoàn toàn không cần. Cơ cấu collet ren côn tự siết thông minh của Werka ôm vừa vặn mọi que pin từ 0.03mm đến 1.00mm mà không cần bất kỳ bạc lót phụ nào.

Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ không?

Mỗi cán kẹp pin gauge Werka WP-5130-01HA phân phối chính hãng đều có đầy đủ chứng chỉ CO, CQ và hóa đơn chứng từ hợp chuẩn.

12. Mua cán kẹp pin gauge Werka WP-5130-01HA chính hãng ở đâu đảm bảo chất lượng?

Để trang bị phụ kiện kiểm chuẩn chính xác đồng bộ, quý khách hàng nên lựa chọn đại diện phân phối ủy quyền chính thức.

Werka Việt Nam tự hào là đơn vị phân phối độc quyền các dòng thiết bị đo lường và phụ kiện kiểm chuẩn cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua cán kẹp pin gauge Werka WP-5130-01HA:

• Sản phẩm mới 100% nguyên hộp nhựa bảo quản niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật gá lắp và đo kiểm trọn đời.
• Giao hàng hỏa tốc an toàn toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho cán kẹp pin gauge Werka WP-5130-01HA ngay hôm nay!
