Dưỡng Kiểm Ren Côn NPT 1/8-27NPT Tiêu Chuẩn ANSI/ASME B1.20.1 Độ Côn 1:16 Thép Đặc Chủng Werka 5109-NPT1827

Dưỡng kiểm ren côn Werka 5109-NPT1827 kích thước 1/8-27NPT theo tiêu chuẩn quốc gia Hoa Kỳ ANSI/ASME B1.20.1 với độ côn chuẩn 1:16 là thiết bị kiểm chuẩn ren ống côn cao cấp hàng đầu.

Trong các ngành công nghiệp dầu khí, hóa chất và hệ thống thủy lực siêu cao áp, mối ghép ren côn NPT đóng vai trò sống còn nhờ khả năng tự làm kín áp suất mà không cần phụ thuộc vào gioăng cao su.

Sự ra đời của dưỡng kiểm ren côn Werka 5109-NPT1827 mang đến giải pháp kiểm soát độ sâu ăn khớp L1, bước ren 27 TPI và góc sườn 60 độ chuẩn xác, triệt tiêu hoàn toàn nguy cơ xì rò áp lực.

1. Vì sao ren ống côn 1/8-27NPT bắt buộc phải kiểm tra bằng dưỡng kiểm ren côn Werka 5109-NPT1827?

Khác với ren trụ thông thường có đường kính không đổi, ren côn NPT (National Pipe Taper) có đường kính thu hẹp dần về phía đầu ren theo tỉ lệ côn 1:16.

Kích thước 1/8-27NPT có mật độ 27 ren trên một inch, tương ứng bước ren siêu mịn chỉ 0.941 mm và góc đỉnh ren chuẩn 60 độ.

Khi siết cút nối ren NPT, các đỉnh và đáy ren côn sẽ tự ép chặt vào nhau tạo nên sự làm kín kim loại – kim loại (Metal-to-Metal Seal) chịu được áp suất lên tới hàng trăm bar.

Nếu lỗ ren được taro quá nông hoặc quá sâu chỉ 1 vòng ren, mối ghép sẽ bị lỏng chân hoặc không thể siết đủ lực, gây nứt vỡ thân van khi chịu tải trọng áp suất.

Các loại thước đo cơ khí cầm tay như thước cặp hay panme hoàn toàn bất lực trong việc đo độ côn 1:16 bên trong lòng lỗ.

Dưỡng kiểm ren côn Werka 5109-NPT1827 là thiết bị đo hình học chuyên dụng duy nhất giúp thợ máy và kỹ sư KCS xác nhận độ ăn khớp L1 chính xác trong 2 giây.

2. Phân tích tiêu chuẩn ANSI/ASME B1.20.1 và nguyên lý làm kín tự nhiên của độ côn 1:16

Tiêu chuẩn ANSI/ASME B1.20.1 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ là chuẩn mực toàn cầu áp dụng cho tất cả các mối nối ống ren NPT xuất khẩu sang thị trường Mỹ và Bắc Mỹ.

Dưỡng kiểm ren côn Werka 5109-NPT1827 tuân thủ nghiêm ngặt các tham số kỹ thuật gốc của chuẩn ASME B1.20.1:

• Độ côn chuẩn 1:16 (Conical degree 1:16): Đường kính ren thu nhỏ 1mm trên mỗi 16mm chiều dài dọc trục (tương đương góc nghiêng 1°47’24” so với đường tâm).
• Góc sườn ren 60 độ đối xứng: Đỉnh và đáy ren được vê phẳng một lượng chuẩn xác để tạo khe ép kín khi siết chặt.
• Bước ren 27 TPI: Được gia công mài ren định hình với độ chính xác bước ren ở cấp độ dưới micromet.

Nhờ tiêu chuẩn ASME B1.20.1, dưỡng kiểm ren côn Werka 5109-NPT1827 đảm bảo mọi chi tiết ren taro xuất xưởng đều ăn khớp hoàn hảo với các thiết bị van vòi chuẩn Mỹ.

3. Nguyên lý kiểm tra độ sâu ăn khớp bằng bậc chuẩn L1 trên Werka 5109-NPT1827

Khác với dưỡng kiểm ren trụ có 2 đầu GO và NO-GO riêng biệt, dưỡng kiểm ren côn NPT chỉ có một đầu ren hình nón côn tích hợp bậc chuẩn L1.

Bậc khấc phẳng L1 trên thân đầu đo của dưỡng kiểm ren côn Werka 5109-NPT1827 tương ứng với chiều dài ăn khớp tiêu chuẩn khi vặn chặt bằng tay (Hand-tight Engagement Length L1 = 4.102 mm đối với ren 1/8-27NPT).

Quy tắc đánh giá chất lượng ren côn theo tiêu chuẩn ASME B1.20.1 diễn ra vô cùng trực quan:

• Chi tiết đạt chuẩn hoàn hảo (Nominal Size): Khi vặn dưỡng ren vào lỗ phôi bằng lực tay vừa phải, mặt phẳng miệng lỗ phôi trùng khít phẳng mặt với bậc khấc L1 trên dưỡng.
• Dung sai cho phép (Tolerance ±1 Turn): Mặt miệng lỗ phôi được phép nằm trong khoảng dao động từ âm 1 vòng ren (Min Step) đến dương 1 vòng ren (Max Step) so với bậc L1.
• Chi tiết lỗi ren bị rộng/quá sâu (Scrap): Dưỡng ren vặn ngập sâu quá 1 vòng ren qua khỏi bậc L1 (lỗ ren bị khoét quá rộng, siết không chặt).
• Chi tiết lỗi ren bị nông/chật (Rework): Dưỡng ren dừng lại trước bậc L1 hơn 1 vòng ren (lỗ ren chưa taro đủ độ sâu).

Phương pháp này cho phép công nhân kiểm tra chất lượng ren cực nhanh ngay trên bàn máy tiện CNC.

4. Đỉnh cao vật liệu thép hợp kim đặc chủng tôi cứng và công nghệ mài ren siêu tinh xảo

Do phải chịu lực ép ma sát dọc theo toàn bộ bề mặt hình nón côn mỗi khi vặn thử, độ cứng chống mài mòn của dưỡng ren côn phải cực kỳ vượt trội.

Đầu ren của dưỡng kiểm ren côn Werka 5109-NPT1827 được chế tác từ thép hợp kim chịu lực đặc chủng (Special Tool Steel) cao cấp.

Quy trình nhiệt luyện chân không và tôi ram đa tầng giúp sản phẩm đạt độ cứng bề mặt đanh chắc từ HRC 58 đến HRC 62.

Biên dạng ren côn 60 độ được gia công bằng công nghệ mài ren CNC định hình siêu tinh xảo và nghiền bóng (Finely Ground and Lapped).

Độ nhám bề mặt sườn ren đạt cấp độ bóng gương quang học, giúp đầu dưỡng ren lướt nhẹ nhàng vào lòng lỗ ren phôi mà không gây bó kẹt hay xước ren.

Khả năng chống mài mòn xuất sắc giúp dưỡng kiểm ren côn Werka 5109-NPT1827 duy trì độ côn 1:16 chuẩn xác qua hàng chục nghìn lần kiểm tra liên tục.

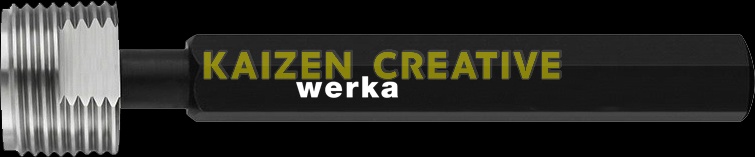

5. Thiết kế cán cầm hợp kim nhôm lục giác mạ anodize đen mờ chống trơn trượt

Dưỡng kiểm ren côn Werka 5109-NPT1827 sở hữu cán cầm bằng hợp kim nhôm kỹ thuật siêu nhẹ mạ anodize đen mờ sang trọng.

Tiết diện thân cán hình lục giác đều giúp dụng cụ nằm cố định vững vàng trên mặt bàn gia công, chống lăn rơi xuống nền xưởng.

Trên thân cán được khắc laser sắc nét thương hiệu Werka, mã số sản phẩm và kích thước danh định (1/8-27NPT Werka ANSI/ASME B1.20.1).

Trọng lượng nhẹ và thiết kế công thái học đầm tay của dưỡng kiểm ren côn Werka 5109-NPT1827 mang lại cảm giác ngón tay cực kỳ nhạy bén khi vặn thử ren.

Công nhân có thể cảm nhận chính xác thời điểm các bước ren côn bắt đầu tì khít vào nhau để dừng lực tay đúng lúc.

6. Bảng thông số kỹ thuật chi tiết dưỡng kiểm ren côn Werka 5109-NPT1827

Bảng thông số kỹ thuật chính thức dưới đây cung cấp đầy đủ dữ liệu cho công tác chuẩn bị thiết bị kiểm chuẩn phòng KCS:

7. Tổng hợp dải kích thước ren côn NPT từ 1/8 đến 1 inch của dòng dưỡng ren Werka

Werka cung cấp dải dưỡng kiểm ren côn NPT chuẩn ANSI/ASME B1.20.1 toàn diện, đáp ứng trọn vẹn mọi đường kính kết nối công nghiệp:

8. Quy trình 4 bước kiểm tra ren côn NPT chuẩn xác theo phương pháp vặn tay Hand-Tight

Để đạt kết quả kiểm chuẩn chính xác và bảo vệ độ bền cho dưỡng kiểm ren côn Werka 5109-NPT1827, hãy tuân thủ 4 bước chuẩn sau:

Bước 1 – Vệ sinh và thổi sạch phoi ren: Dùng vòi xịt khí nén thổi sạch hoàn toàn mạt phoi tiện và dầu tưới nguội dính trong các rãnh ren 1/8-27NPT.

Bước 2 – Vặn dưỡng ren bằng lực tay vừa phải (Hand-Tight): Cầm thân cán, đặt đầu ren côn đồng trục thẳng góc với miệng lỗ và vặn xoay nhẹ nhàng theo chiều kim đồng hồ cho đến khi ren côn tự tì khít chặt vào nhau.

Bước 3 – Quan sát vị trí mặt phẳng miệng lỗ so với bậc L1: Nhìn thẳng góc vào bậc khấc L1 trên thân dưỡng. Mặt miệng lỗ chi tiết phải nằm phẳng ngang bằng hoặc dao động trong phạm vi cộng trừ 1 vòng ren quanh bậc L1.

Bước 4 – Phân loại chất lượng: Nếu miệng lỗ nằm trong phạm vi dung sai ±1 vòng ren, chi tiết đạt chuẩn ASME B1.20.1 xuất sắc. Rút dưỡng ren ra bằng cách xoay ngược chiều kim đồng hồ.

Sau ca kiểm tra, lau sạch bụi bẩn trên đầu ren bằng chổi lông mềm và cất vào ống nhựa bảo vệ.

9. Đảm bảo an toàn tuyệt đối cho hệ thống đường ống dẫn khí và dầu thủy lực 10.000 PSI

Trong các giàn khoan dầu khí ngoài khơi hay các trạm thủy lực siêu cao áp 10.000 PSI, một đầu nối ren 1/8 NPT bị gia công sai độ côn có thể dẫn đến thảm họa nứt vỡ đường ống, gây cháy nổ và thiệt hại hàng triệu đô la.

Việc kiểm soát ren bằng dưỡng kiểm ren côn Werka 5109-NPT1827 ngay tại xưởng CNC giúp đảm bảo 100% các cổng ren đều đạt độ ăn khớp L1 hoàn hảo.

Khi siết phụ kiện vào hệ thống, các sườn ren 60 độ sẽ tự chèn kín khít tuyệt đối, chống lại sự rung lắc mạnh và áp lực giật búa nước.

Doanh nghiệp hoàn toàn tự tin cung cấp sản phẩm vào các dự án dầu khí, hóa dầu và công nghiệp năng lượng khắt khe nhất thế giới.

10. Kết hợp đồng bộ cùng hệ sinh thái thiết bị đo lường chính xác Werka

Dưỡng kiểm ren côn Werka 5109-NPT1827 kết hợp hoàn hảo cùng các dòng dụng cụ đo lường chuyên sâu của Werka:

• Kiểm tra lỗ khoan côn mồi trước khi taro ren NPT: Sử dụng bộ bi thép chuẩn Werka 5111-25 để đo kiểm góc côn của lỗ khoan mồi trước khi taro ren 1/8 NPT.
• Đo khoảng cách tâm giữa các cổng ren bằng thước cặp: Vặn các cây dưỡng ren vào phôi rồi đo khoảng cách mép ngoài bằng danh mục thước cặp.
• Thẩm định đường kính đỉnh ren bằng thước panme: Định kỳ kiểm tra kích thước đầu ren bằng panme điện tử tại danh mục thước panme.
• Đo chiều sâu ren bằng đồng hồ so: Kết hợp cùng thiết bị đo sâu tại danh mục đồng hồ so để kiểm tra chiều sâu ren hữu ích.

Khám phá toàn bộ danh mục thiết bị đo kiểm cơ khí tại trang chủ werka.com.vn hoặc cổng thông tin toàn cầu www.werka.com.

11. Hướng dẫn vệ sinh và bảo quản dưỡng kiểm ren côn luôn sắc nét như mới

Để dưỡng kiểm ren côn Werka 5109-NPT1827 luôn duy trì cấp chính xác ASME B1.20.1 và độ bóng gương quang học suốt nhiều năm, hãy tuân thủ các quy tắc sau:

Tuyệt đối không dùng kìm hoặc cờ lê để vặn ép dưỡng ren côn khi ren đã tì khít.

Sau mỗi ca làm việc, dùng chổi lông mềm thấm cồn lau sạch bụi phoi bám trong các rãnh ren xoắn côn.

Thoa một lớp dầu bảo dưỡng mỏng chuyên dụng chống oxy hóa lên đầu ren côn.

Cất dưỡng kiểm ren côn Werka 5109-NPT1827 vào ống nhựa bảo vệ cá nhân đi kèm và đậy kín nắp ống.

Bảo quản ống dưỡng tại nơi khô ráo, thoáng mát trong tủ đồ nghề phòng KCS.

12. Câu hỏi thường gặp về dưỡng kiểm ren côn Werka 5109-NPT1827 (FAQ)

Ren 1/8-27NPT khác gì so với ren Rc 1/8 (BSPT)?

Ren NPT có góc đỉnh ren 60 độ theo chuẩn Mỹ, trong khi ren Rc (BSPT) có góc đỉnh ren 55 độ theo chuẩn Anh. Dù cả hai đều có độ côn 1:16 nhưng hoàn toàn không thể vặn lẫn cho nhau.

Tại sao dưỡng ren côn NPT chỉ có 1 đầu đo mà không có 2 đầu GO/NO-GO như ren trụ?

Do tính chất hình học côn thu hẹp, độ ăn khớp giới hạn Min/Max của ren NPT được tích hợp trực tiếp trên một đầu đo thông qua bậc khấc chuẩn L1 và dung sai cho phép ±1 vòng ren.

Tôi có thể đặt hàng các kích thước ren côn NPT lớn hơn như 1/2 inch hay 1 inch không?

Werka cung cấp đầy đủ từng cây dưỡng ren côn NPT đơn chiếc từ 1/8 inch đến 1-11.5 NPT theo bảng tra cứu của hãng mà không giới hạn số lượng tối thiểu.

Sản phẩm có kèm giấy chứng nhận kiểm định chất lượng CQ không?

Mỗi dưỡng kiểm ren côn Werka 5109-NPT1827 phân phối chính hãng đều có đầy đủ chứng chỉ xuất xứ CO, chứng nhận chất lượng nhà máy CQ và có thể yêu cầu cấp thêm chứng chỉ kiểm định Lab theo tiêu chuẩn dự án.

13. Mua dưỡng kiểm ren côn Werka 5109-NPT1827 chính hãng ở đâu đảm bảo chất lượng?

Để đảm bảo sở hữu dưỡng kiểm ren côn chính xác chuẩn mực nguyên bản từ nhà sản xuất, quý khách hàng nên lựa chọn đại diện phân phối chính thức.

Werka Việt Nam tự hào là đơn vị phân phối độc quyền các dòng thiết bị đo lường và dưỡng kiểm ren cơ khí chính xác Werka trên toàn quốc.

Chính sách bán hàng và dịch vụ hậu mãi vượt trội khi mua dưỡng kiểm ren côn Werka 5109-NPT1827:

• Sản phẩm mới 100% nguyên ống nhựa bảo vệ niêm phong chính hãng xuất xưởng.
• Đầy đủ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ minh bạch.
• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật dung sai ren côn trọn đời.
• Giao hàng hỏa tốc an toàn trên toàn quốc, kiểm tra hàng kỹ lưỡng trước khi thanh toán.

Hãy liên hệ ngay với Werka Việt Nam qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi tốt nhất cho dưỡng kiểm ren côn Werka 5109-NPT1827 ngay hôm nay!
