Bộ dụng cụ đo cơ khí chính xác 2 món đồng hồ so 0-10mm kèm chân đế từ 60kg tinh chỉnh trung tâm Werka 2701-2A

Trong mọi nguyên công gia công cơ khí chính xác trên máy phay CNC, máy tiện cơ hay máy mài phẳng, việc rà phẳng bề mặt chi tiết phôi, căn chỉnh song song etô kẹp và kiểm tra độ đảo đồng trục là những bước bắt buộc trước khi bấm nút chạy máy. Tuy nhiên, việc mua lẻ đồng hồ so và chân đế từ của các hãng khác nhau thường dẫn đến tình trạng cuống gá không đồng bộ, chân đế từ giá rẻ bị yếu lực hút rung lắc khi máy chạy và thiếu hộp vali bảo quản khiến mặt kính đồng hồ so rất dễ bị nứt vỡ khi va chạm trong xưởng máy.

Để mang lại giải pháp rà gá trọn gói chuẩn lường quốc tế “All-In-One”, kết hợp hoàn hảo bộ đôi dụng cụ đo kiểm cốt lõi gồm: Đồng hồ so cơ khí 0-10mm độ chia 0.01mm thanh răng chuyển động êm ái và Chân đế từ lực hút 60kg tích hợp cụm tinh chỉnh trung tâm Central Fine Adjustment chống trôi số trong vali nhựa chống sốc cao cấp kèm chứng chỉ kiểm định xuất xưởng của Đức, dòng sản phẩm **bộ dụng cụ đo cơ khí Werka 2701-2A** (Measuring Tools Set-2pc/Set) là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về thông số kỹ thuật bộ đôi, cơ chế khóa tinh chỉnh trung tâm triệt tiêu rung lắc, vali bảo quản chống va đập và quy trình rà gá phôi CNC chuẩn lường.

Sở hữu **bộ dụng cụ đo cơ khí Werka 2701-2A** chính hãng của Đức mang lại sự đồng bộ tuyệt hảo, lực giữ vững như bàn thạch và độ chuẩn xác micromet tin cậy cho mọi kỹ sư và thợ gia công cơ khí chính xác.

Nỗi đau rà gá phôi CNC: Sự cố rung lắc, trôi số và nứt vỡ khi mua lẻ đồng hồ so và chân đế từ

Khi các thợ tiện phay CNC cần rà phẳng mặt phôi hoặc rà độ song song của má etô kẹp trên bàn máy phay.

Nếu người thợ sử dụng chân đế từ mua lẻ giá rẻ có lực hút nam châm yếu (dưới 30kg) và cơ cấu khóa rơ lỏng.

Mỗi khi di chuyển bàn máy hoặc khi có rung chấn nhẹ từ máy bên cạnh, khối đế từ bị xê dịch trôi trượt khỏi vị trí gá ban đầu.

Cần gá bằng kim loại mỏng manh bị rung lắc đàn hồi làm kim đồng hồ so rung rinh liên tục, không thể nào đọc được giá trị dung sai thực tế.

Khi người thợ dùng tay xoay núm tinh chỉnh ở đầu cần, hiện tượng trả ngược đàn hồi (Spring-back) làm kim nhảy vọt qua điểm 0, mất hàng chục phút căn chỉnh gián đoạn.

Nhiều trường hợp chân đế bị trượt ngã làm rơi đập mặt kính đồng hồ so xuống bàn gang dẫn đến gãy ty trượt đắt tiền.

Việc mua lẻ từng món khiến chi phí đội lên cao và không có hộp bảo vệ chuyên dụng khi mang đi công trình.

Mặt khác, việc dùng mỏ kẹp của thước cặp cơ khí cũng không thể thực hiện phép đo rà phẳng động học trên bàn máy này.

Chính sự bất cập thực tế này đòi hỏi giải pháp bộ dụng cụ đo rà gá 2 món đồng bộ trong vali chống sốc từ **bộ dụng cụ đo cơ khí Werka 2701-2A**.

Sử dụng **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp người thợ khóa chặt bệ đo kiên cố và rà phôi nhanh chóng trong 30 giây.

Trang bị **bộ dụng cụ đo cơ khí Werka 2701-2A** là bảo chứng cho sự vững chãi, tiết kiệm chi phí và độ chuẩn xác cơ học số 1.

Món 1: Đồng hồ so cơ khí 0-10mm độ chia 0.01mm – Chuyển động bánh răng chính xác cao

Món đầu tiên trong bộ là chiếc **Đồng hồ so cơ khí 0-10mm (Mã lẻ Werka 220-6964)** đạt tiêu chuẩn chất lượng nghiêm ngặt của Đức:

Phạm vi đo tiêu chuẩn $0 – 10\text{mm}$ với độ chia vạch siêu mịn **0.01mm (1 phần trăm milimet)**, kiểm soát chặt chẽ dung sai độ phẳng và độ đảo.

Mặt số đồng hồ đường kính lớn với các vạch chia màu đen sắc nét trên nền trắng mờ chống chói mắt dưới ánh đèn phân xưởng.

Cơ cấu truyền động bánh răng thanh răng bên trong được gia công tôi cứng chính xác cao, chuyển động êm dịu và triệt tiêu độ rơ lỏng cơ học.

Kim chỉ thị quét mượt mà theo từng chuyển dịch micromet của đầu đo, không bị giật cục hay trễ hành trình.

Vành mặt số có thể xoay tròn $360^\circ$ kết hợp vít hãm bên hông, cho phép người thợ set vạch số 0 tại bất kỳ vị trí tiếp xúc nào chỉ trong 1 giây.

Cuống gá tiêu chuẩn đường kính **phi 8mm (Φ8mm)** bằng thép không gỉ mài nhẵn, đầu đo gắn bi thép tôi cứng chống mài mòn hoàn hảo.

Chiếc đồng hồ so trong **bộ dụng cụ đo cơ khí Werka 2701-2A** là công cụ chỉ thị dung sai trực quan và chuẩn xác nhất cho người thợ gia công.

Món 2: Chân đế từ lực hút 60kg đáy rãnh chữ V – Bám chặt vững chắc trên bàn máy phẳng và ống tròn

Món thứ hai là **Chân đế từ lực hút 60kg (Mã lẻ Werka 230-8166)** tạo bệ đỡ kiên cố vững như bàn thạch:

Khối nam châm vĩnh cửu bên trong tạo lực hút từ tính cực mạnh lên tới **60kg (tương đương 600N)**.

Khóa chặt chân đế lên bề mặt bàn máy gang thép, triệt tiêu 100% hiện tượng trượt xê dịch khi máy phay tiện CNC đang gia công rung động.

Đáy đế được phay rãnh lăng trụ chữ V (Prismatic V-groove base) đạt độ chính xác cao.

Cho phép đế từ bám dính chắc chắn trên cả mặt bàn phẳng và trên các ống trụ thép, trục cán tròn xoay.

Công tắc chuyển mạch xoay ON/OFF phân cực từ trường dứt khoát:

Khi bật ON, đế hít chặt cứng cáp; khi gạt sang OFF, từ tính bị triệt tiêu hoàn toàn, nhấc đế di chuyển nhẹ nhàng mà không bị mạt sắt bám dính.

Khối đế từ kiên cố của **bộ dụng cụ đo cơ khí Werka 2701-2A** mang lại nền tảng gá đặt an toàn tuyệt đối cho mọi phép đo.

Cụm tinh chỉnh trung tâm Central Fine Adjustment – Khóa cánh bướm kép chống trôi số Spring-back

Điểm nâng cấp cơ học đắt giá nhất trên chân đế từ Werka 230-8166 là hệ thống **tinh chỉnh trung tâm (Central Fine Adjustment)**:

Hệ cột gồm cột đứng chính đường kính lớn **phi 12x176mm** và cần ngang phụ **phi 10x150mm** bằng thép mạ Crom sáng bóng.

Tại khớp nối trung tâm được trang bị cơ cấu khóa cánh bướm kép tích hợp trục ren vi chỉnh siêu nhuyễn.

Sau khi đã khóa định vị sơ bộ cánh tay, người thợ xoay nhẹ núm tinh chỉnh trung tâm để điều chỉnh góc nghiêng của toàn bộ cần gá.

Đưa kim đồng hồ so tiếp xúc êm ái lên mặt phôi và bắt đúng vạch số 0 (Zero-setting) chuẩn xác từng micromet mà không bị hiện tượng trả ngược đàn hồi (Spring-back).

Triệt tiêu hoàn toàn rung lắc và độ cong võng khi cần ngang vươn xa 150mm trên các phôi máy lớn.

Cơ cấu tinh chỉnh trung tâm thông minh của **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp người thợ hoàn tất công đoạn căn chỉnh chỉ trong vòng vài giây.

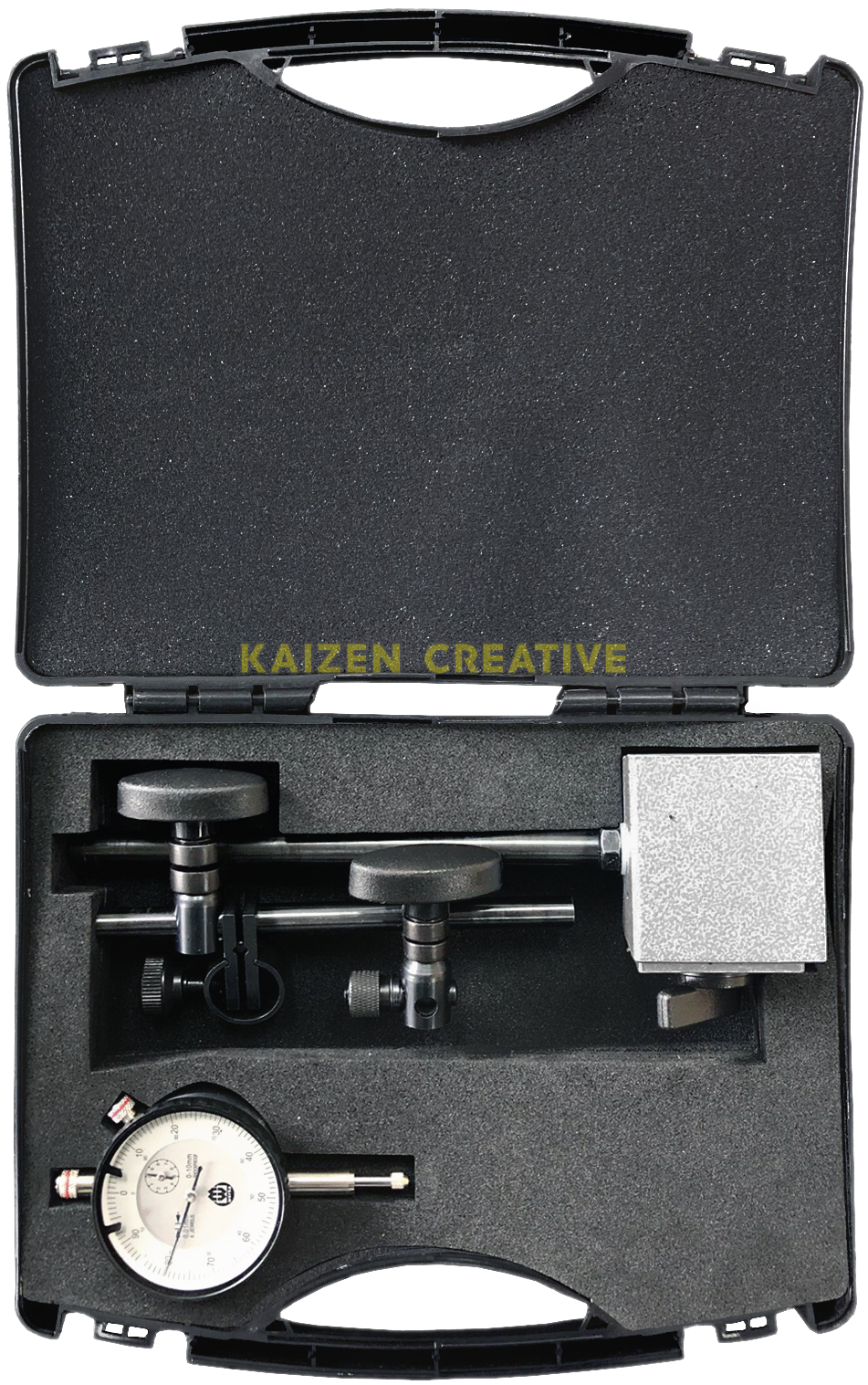

Vali nhựa kỹ thuật chống sốc khay xốp EVA định hình – Bảo vệ đồng hồ so trọn đời

Toàn bộ bộ đôi dụng cụ đo lường cao cấp của Werka 2701-2A được bảo quản trong một chiếc **vali nhựa kỹ thuật ABS chuyên dụng**:

Vỏ vali bằng nhựa cứng chịu lực va đập cao, có quai xách công thái học và khóa gài đóng mở chắc chắn.

Bên trong lót khay **mút xốp cao su EVA màu đen đúc định hình chuẩn xác theo biên dạng của đồng hồ so và chân đế từ**.

Giữ chặt đồng hồ so và khối đế từ cố định ở từng vị trí riêng biệt, không bị xô lệch hay va đập vào nhau khi di chuyển.

Khả năng chống sốc, chống ẩm và kháng dầu mỡ hoàn hảo, bảo vệ mặt kính nhạy cảm khỏi bụi bẩn và phoi mạt sắt phân xưởng.

Giúp người thợ dễ dàng mang theo khi đi bảo trì máy móc công trình hoặc di chuyển giữa các phân xưởng.

Chiếc vali bảo vệ chuyên nghiệp của **bộ dụng cụ đo cơ khí Werka 2701-2A** mang lại sự gọn gàng và nâng tầm đẳng cấp cho người sử dụng.

Chứng chỉ kiểm định chất lượng xuất xưởng Inspection Certificate của Đức

Mỗi bộ sản phẩm Werka 2701-2A xuất xưởng đều được cấp kèm một **Chứng chỉ kiểm định chất lượng chính hãng (Inspection Certificate)**:

Chứng nhận đồng hồ so và chân đế từ bên trong bộ đã được kiểm định nghiêm ngặt theo các tiêu chuẩn đo lường DIN của Cộng hòa Liên bang Đức.

Ghi nhận chi tiết sai số thực tế và độ hồi kim của đồng hồ so 0-10mm so với hệ thống căn mẫu chuẩn quốc tế.

Đảm bảo 100% dụng cụ đến tay người dùng đều đạt chuẩn độ chính xác xuất xưởng hoàn hảo.

Đáp ứng đầy đủ hồ sơ pháp lý kỹ thuật khi nghiệm thu trang thiết bị đo lường cho các nhà máy đạt tiêu chuẩn ISO 9001 và IATF 16949.

Sự minh bạch chuẩn lường của **bộ dụng cụ đo cơ khí Werka 2701-2A** đem lại sự an tâm tuyệt đối cho các kỹ sư kiểm định chất lượng.

Thông số kỹ thuật bộ dụng cụ đo cơ khí Werka 2701-2A

Dưới đây là bảng thông số kỹ thuật chi tiết của bộ dụng cụ đo cơ khí chính xác 2 món đồng hồ so kèm chân đế từ hãng Werka Đức:

Model **bộ dụng cụ đo cơ khí Werka 2701-2A** có 2 món chuẩn hóa gồm đồng hồ so 0-10mm độ chia 0.01mm, chân đế từ 60kg tinh chỉnh trung tâm, vali nhựa chống sốc chính xác cao.

Sản phẩm được đóng gói bảo quản trong vali nhựa kỹ thuật chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp kỹ sư và thợ cơ khí xử lý hoàn hảo mọi bài toán rà phẳng phôi, rà etô và kiểm tra độ đồng trục trên máy CNC ngoài hiện trường xưởng máy.

Quy trình 5 bước rà phẳng etô và rà đảo trục phôi máy tiện CNC đúng chuẩn

Để vận hành bộ dụng cụ đo rà gá phôi gia công đúng kỹ thuật, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch bề mặt gá đặt: Dùng khăn sạch lau sạch dầu mỡ và phoi tiện trên bàn máy và đáy chân đế từ.

Bước 2: Cố định chân đế từ lên bàn máy: Đặt khối đế từ lên vị trí kim loại thuận tiện, gạt công tắc xoay sang ON để kích hoạt lực hút 60kg khóa chặt chân đế.

Bước 3: Lắp đồng hồ so vào đầu kẹp: Đưa cuống đồng hồ so phi 8mm vào lỗ kẹp của cần ngang, siết nhẹ ốc khóa ngàm.

Bước 4: Định vị và tinh chỉnh tiếp xúc: Uốn cần gá đưa đầu đo tiếp xúc vuông góc lên mặt phôi cần rà, khóa chặt các núm siết chính rồi xoay nhẹ núm tinh chỉnh trung tâm để kim đồng hồ chỉ đúng vạch số 0.

Bước 5: Di chuyển bàn máy và đọc dung sai: Cho bàn máy di chuyển dọc theo chiều dài phôi và quan sát độ dịch chuyển của kim trên mặt số để căn chỉnh độ phẳng đạt dung sai yêu cầu.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp hoàn hảo giữa đồng hồ so 0.01mm và chân đế từ 60kg tinh chỉnh trung tâm giúp **bộ dụng cụ đo cơ khí Werka 2701-2A** trở thành bộ kit rà phôi bán chạy nhất xưởng cơ khí.

Đầu tư trang bị **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp doanh nghiệp nâng cao năng suất rà gá và bảo vệ trang thiết bị đo lường an toàn suốt nhiều năm.

Độ bền cơ học vượt thời gian của **bộ dụng cụ đo cơ khí Werka 2701-2A** mang lại sự an tâm tuyệt đối trong từng ca gia công cơ khí chính xác.

Ứng dụng thực tế ngoài hiện trường rà phôi CNC, bảo trì trục động cơ và phòng KCS

Thiết bị **bộ dụng cụ đo cơ khí Werka 2701-2A** là bộ kit chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Rà độ phẳng phôi gia công và rà độ song song của má etô kẹp trên bàn máy phay CNC trước khi gia công tinh.

Kiểm tra độ đảo hướng tâm và độ đồng trục của trục cốt động cơ, mâm cặp máy tiện cơ và trục chính máy mài.

Gá kiểm tra dung sai hình học chi tiết trên bàn map đá Granite trong phòng QC/KCS kết hợp cùng đồng hồ so và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán rà gá đo kiểm một cách chuẩn xác và nhàn nhã nhất.

Sản phẩm phù hợp với những ai?

Bộ dụng cụ đo cơ khí chính xác 2 món Werka 2701-2A là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Thợ vận hành máy phay tiện CNC, thợ mài phẳng cần bộ dụng cụ rà gá phôi nhanh chóng, vững chắc và chuẩn xác.

Kỹ sư bảo trì cơ điện, thợ sửa chữa máy công nghiệp thường xuyên kiểm tra độ đảo trục và lắp ráp máy ngoài hiện trường.

Các xưởng cơ khí chế tạo, trường dạy nghề kỹ thuật cần trang bị đồ nghề đo lường chuẩn hóa đồng bộ cho học viên và công nhân.

Sở hữu **bộ dụng cụ đo cơ khí Werka 2701-2A** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị giải pháp rà gá phôi CNC chuẩn hóa bền bỉ nên lựa chọn bộ dụng cụ đo 2 món Werka.

Lưu ý khi sử dụng và cách bảo quản bộ dụng cụ đo cơ khí để duy trì độ chuẩn xác

Để đảm bảo cả 2 dụng cụ đo luôn duy trì độ chuẩn xác và bánh răng chuyển động êm ái, người dùng cần lưu ý các quy tắc sau:

Lau sạch bụi mạt sắt và dầu mỡ trên bề mặt kim loại trước khi đặt đế từ để đảm bảo diện tích tiếp xúc hít tối đa.

Luôn gạt khóa về vị trí OFF trước khi nhấc đế từ di chuyển sang vị trí khác để tránh làm trầy xước bàn máy.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau sạch dầu mỡ bám trên mặt kính đồng hồ so, cần gá và khối đế từ.

Luôn đặt dụng cụ vào đúng vị trí khay xốp EVA trong vali và đóng khóa nắp an toàn khi không sử dụng.

Vệ sinh định kỳ **bộ dụng cụ đo cơ khí Werka 2701-2A** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Bảo quản vali ở nơi khô ráo thoáng mát, tránh để rơi rớt từ trên cao làm nứt vỡ mặt kính đồng hồ so.

Các câu hỏi thường gặp khi sử dụng bộ dụng cụ đo cơ khí Werka 2701-2A

Kết luận

**Bộ dụng cụ đo cơ khí Werka 2701-2A** 2 món chính xác cao gồm Đồng hồ so cơ khí 0-10mm độ chia 0.01mm và Chân đế từ lực hút 60kg tinh chỉnh trung tâm đặt trong vali nhựa chống sốc kèm chứng chỉ kiểm định là bộ kit rà gá đo lường chuyên biệt, kiên cố và đẳng cấp hàng đầu cho thợ cơ khí chính xác. Thiết kế All-in-one cơ động giúp người thợ làm chủ mọi phép rà phẳng phôi, rà etô và kiểm tra độ đồng trục ngoài hiện trường, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **bộ dụng cụ đo cơ khí Werka 2701-2A** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
