Thước cuộn đo đường kính trong dạng lá thép Werka 6605-100 (55-100mm/0.1mm)

Trong gia công chế tạo bồn chứa thủy lực, ống đúc chịu lực và các cụm trục tròn truyền động, việc đo kiểm soát đường kính trong là vô cùng quan trọng. Đối với các lòng ống siêu méo ô-van sau nguyên công uốn lốc cuốn tôn, việc sử dụng thước cặp hay panme đo trong 2 điểm rất dễ đưa ra số đo sai lệch lệch hướng kính.

Để giải quyết bài toán đo đường kính trung bình của lỗ méo một cách nhanh chóng và chính xác nhất, dòng **thước đo đường kính trong Werka 6605-100** dạng lá thép cuộn là giải pháp đột phá. Dưới đây là bài chia sẻ kỹ thuật thực tế về nguyên lý ôm chu vi quy đổi đường kính, kết cấu cơ khí chính xác và các lưu ý thực chiến giúp anh em lường phôi ô-van không lo sai lệch.

Nỗi đau khi đo lỗ bị méo ô-van bằng thước cặp hoặc panme 2 điểm

Các ống thép lốc cuốn hàn áp lực cao hoặc block máy lớn sau nguyên công ép nhiệt luôn có độ tròn méo cơ học nhất định.

Hiện tượng méo ô-van (out-of-roundness) làm cho đường kính của lỗ thay đổi liên tục tùy theo góc đo.

Nếu dùng thước cặp hay panme đo trong 2 điểm tiếp xúc, anh em sẽ đo được các trị số đường kính khác nhau tại mỗi góc xoay.

Hậu quả là thợ vận hành rất khó xác định được giá trị đường kính trung bình thực tế để gia công cốt trục ăn khớp.

Lực ép tay không đều của thợ khi cầm thước đo trong dài còn làm vênh lệch trục đo gây sai số nghiêm trọng.

Đo đạc sai lệch dẫn đến việc mua nhầm phớt chặn dầu, gây rò rỉ áp suất hệ thống thủy lực khi vận hành thử.

Chính khó khăn thực tế này thúc đẩy anh em cơ khí tìm kiếm giải pháp đo chu vi của **thước đo đường kính trong Werka 6605-100**.

Sự hiện diện của thước **thước đo đường kính trong Werka 6605-100** mang lại phương pháp lường lỗ ô-van chuẩn xác nhất.

Dùng thước **thước đo đường kính trong Werka 6605-100** giúp loại bỏ hoàn toàn các tranh cãi sai lệch số đo giữa tổ QC và tổ tiện.

Nguyên lý ôm chu vi quy đổi đường kính trung bình toán học thông minh

Thước hoạt động dựa trên nguyên lý toán học liên hệ giữa chu vi C và đường kính D của hình tròn: $C = \pi \times D$.

Thay vì đo khoảng cách tuyến tính giữa 2 điểm đi qua tâm lỗ, thước tiến hành đo chu vi của vòng tròn nội tiếp.

Bằng cách ôm khít lá thép mềm dẻo tỳ sát vào toàn bộ chu vi vách trong của lỗ tròn.

Mọi điểm lồi lõm tròn méo của lỗ ô-van đều được tích phân tính trung bình dọc theo chiều dài lá thước ôm.

Hệ thống vạch chia trên vòng xoay hiển thị trị số đã được chia sẵn cho hằng số $\pi$ ($3.1416$) toán học.

Nhờ thế, anh em có thể đọc trực tiếp trị số đường kính trung bình thực tế (D) hiển thị ngay trên thước vernier.

Nguyên lý thông minh này mang lại độ tin cậy kịch trần cho các phép lường lòng ống méo ngoài đời thực.

Cây thước **thước đo đường kính trong Werka 6605-100** biến các phép toán chu vi phức tạp thành số đọc du xích đơn giản.

Thiết kế lá thép lò xo mỏng đàn hồi ôm sát vách xy lanh

Lá thước đo được chế tạo bằng thép lò xo đàn hồi cao cấp của Đức có độ dày siêu mỏng nhưng cực kỳ dẻo dai.

Độ rộng lá thép đạt 20mm (Tape width: 20mm) giúp thước tỳ phẳng định vị chắc chắn chống xoắn vặn lệch góc.

Khả năng tự uốn cong tròn hoàn hảo giúp lá thước ôm sát khít vào vách lòng ống tròn mà không tạo khe hở không khí.

Bề mặt lá thép được đánh bóng gương mịn màng, giảm thiểu tối đa ma sát trượt và trầy xước lòng ống mài tinh.

Cơ cấu tay cầm trung tâm bọc nhựa ABS cách nhiệt giúp thợ dễ dàng cầm nắm và thao tác đẩy siết thước.

Sự kiên cố của lá thép lò xo trên thước **thước đo đường kính trong Werka 6605-100** mang lại độ bền cơ học vượt thời gian.

Độ tin cậy vật lý này giúp **thước đo đường kính trong Werka 6605-100** luôn bền vững trước mọi va chạm xưởng máy.

Vòng chia độ du xích Vernier chống mờ xước số đọc rõ ràng

Vạch chia du xích được khắc laser CNC siêu mịn trên bề mặt vành xoay mạ chrome mờ mỡ chống chói lóa.

Vòng chia độ du xích Vernier (vernier scale) cho phép đọc trị số đường kính với độ phân giải (Reading) đạt $0.1\text{mm}$.

Lớp mạ chrome mờ bảo vệ hệ vạch chia khỏi bị mờ xước mất nét dưới tác động của mồ hôi tay thợ ra nhiều.

Anh em có thể dễ dàng đọc trị số trùng khớp của vạch chính và du xích trong các góc tối phân xưởng.

Núm xoay tay bọc nhôm khía nhám ở đỉnh thước giúp thợ đẩy cuộn lá thép ôm khít lòng lỗ êm ái nhẹ nhàng.

Sự trực quan của hệ du xích trên thước **thước đo đường kính trong Werka 6605-100** giúp giảm thiểu tối đa lỗi đọc số.

Tiêu chuẩn chất lượng cơ khí chính xác Made in Germany

Dòng sản phẩm Flexible Id Measuring Tape được sản xuất và nhập khẩu nguyên chiếc từ Đức (Made in Germany).

Tiêu chuẩn Đức bảo chứng cho độ đồng đều chiều dày lá thép và độ chuẩn xác khoảng cách của vạch khắc laser.

Sản phẩm đi kèm phiếu kiểm nghiệm chất lượng xuất xưởng (workshop’s test certificate) ghi rõ sai lệch của thước.

Phiếu hiệu chuẩn đảm bảo tính liên kết chuẩn lường quốc gia, giúp anh em tự tin đưa thước vào phòng thí nghiệm.

Xuất xứ Đức danh tiếng của thước **thước đo đường kính trong Werka 6605-100** nâng tầm uy tín lường cho phân xưởng.

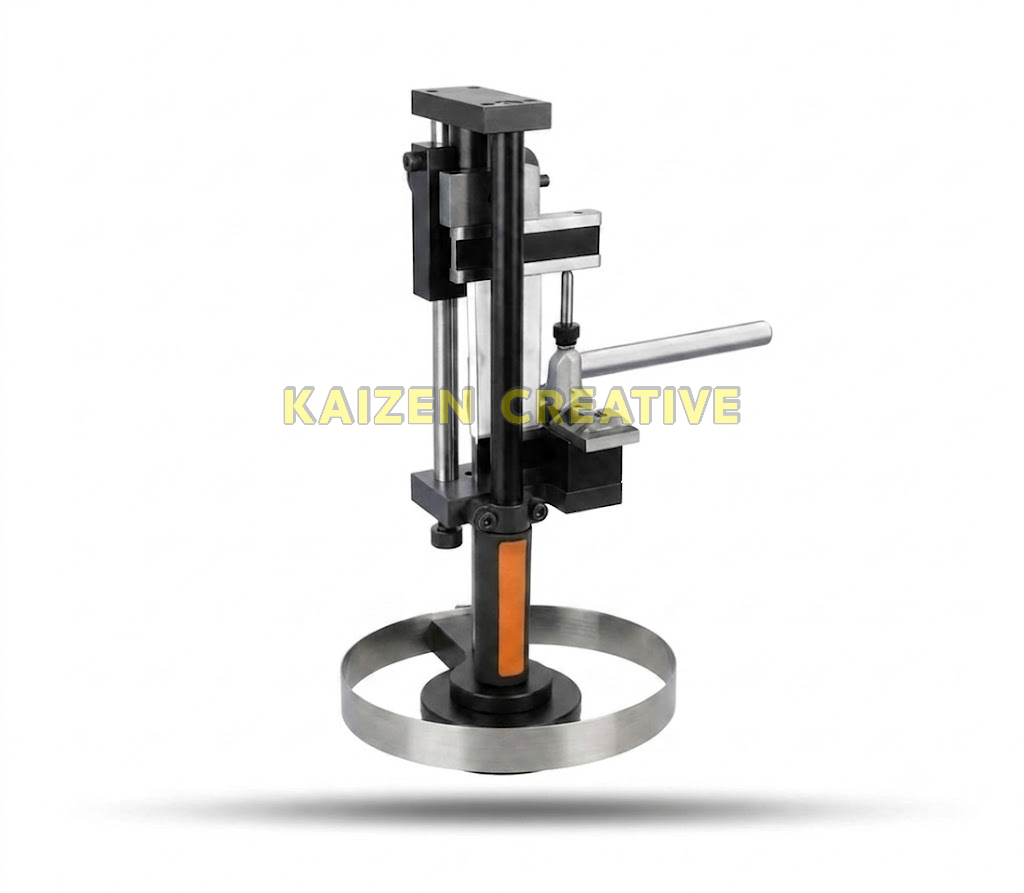

Thông số kỹ thuật thước đo đường kính trong Werka 6605-100

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng thước cuộn đo đường kính trong lá thép của hãng Werka:

Model **thước đo đường kính trong Werka 6605-100** sở hữu dải đo thông dụng 55-100mm, chiều dài thân dẫn hướng đạt 167mm.

Thước được đóng gói cẩn thận trong hộp chuyên dụng giúp chống cong vênh lá thép lò xo khi di chuyển hiện trường.

Việc sở hữu thước **thước đo đường kính trong Werka 6605-100** là giải pháp chuẩn bị công cụ KCS chuyên nghiệp cho xưởng.

Quy trình 5 bước đo chu vi lòng ống chuẩn xác tuyệt đối

Để kết quả đo đạt độ tin cậy cao nhất, anh em cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

Bước 1: Làm sạch lòng ống: Dùng vải khô lau sạch bụi phôi và dầu mỡ bám dính trên vách trong lỗ phôi.

Bước 2: Chuẩn bị lá thước: Xoay núm đỉnh để thu gọn cuộn lá thép của thước co nhỏ lại dải ngắn.

Bước 3: Đưa thước vào vị trí: Luồn đầu cuộn lá thép của thước vào lòng ống đến độ sâu cần đo kiểm.

Bước 4: Siết cuộn ôm khít: Xoay nhẹ núm đẩy trung tâm để lá thép bung mở ôm sát khít toàn bộ chu vi vách lòng ống.

Bước 5: Đọc trị số du xích: Ghi nhận trị số đường kính trung bình trực tiếp tại vạch chỉ thị Vernier trên vành chia độ.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa các ưu điểm cơ học này giúp thước **thước đo đường kính trong Werka 6605-100** vượt trội hoàn toàn thước cặp cơ.

Đầu tư thước **thước đo đường kính trong Werka 6605-100** là bước đi chiến lược nâng cấp chất lượng công cụ cho nhà xưởng.

Ứng dụng thực tế ngoài xưởng chế tạo và phòng Lab QC

Thiết bị **thước đo đường kính trong Werka 6605-100** là dụng cụ lường cốt lõi chuyên dùng cho các tác vụ:

Đo đường kính trung bình của các ống đúc chịu lực cao, vỏ động cơ điện sau lốc cuốn hàn ngoài xưởng máy.

Kiểm tra độ tròn đều của lòng xy lanh block máy thủy lực cỡ vừa sau nguyên công doa mài tinh.

Nghiệm thu kích thước của các ống bọc phốt dầu, bồn chứa áp lực thấp trước khi lắp ráp gioăng cao su.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo trong với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu cho phòng QC.

Sự tin cậy của thước **thước đo đường kính trong Werka 6605-100** giúp xưởng khẳng định uy tín gia công chính xác tuyệt đối.

Sản phẩm phù hợp với những ai?

Thước cuộn Werka 6605-100 là sự đầu tư khôn ngoan cho các nhóm khách hàng chuyên nghiệp:

Thợ tiện phay cơ khí, thợ lốc hàn ống đúc kim loại cần thiết bị đo đường kính trung bình nhanh chóng, thực tế.

Nhân viên kiểm soát chất lượng KCS/QC của các nhà máy chế tạo bồn bể áp lực, thiết bị trao đổi nhiệt công nghiệp.

Kỹ sư giám sát thi công cơ điện đường ống dẫn dầu khí cần thiết bị gọn nhẹ cơ động mang đi kiểm tra.

Sở hữu **thước đo đường kính trong Werka 6605-100** chính hãng nâng tầm vị thế công cụ kỹ thuật uy tín cho xưởng của anh em.

Chủ xưởng muốn kiểm soát độ ovan lòng ống nên trang bị **thước đo đường kính trong Werka 6605-100** cho tổ QC.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Lá thép lò xo mỏng đòi hỏi người dùng lưu ý các quy tắc sử dụng và bảo dưỡng cơ bản:

Tránh uốn gập lá thép đo đột ngột tạo nếp gấp, gây biến dạng cơ học phá hủy vĩnh viễn độ chính xác của thước.

Không xoay siết núm đẩy quá mạnh vượt quá giới hạn đàn hồi của lá thép khi thước đã ôm khít lòng ống.

Sau mỗi ca đo, lau sạch dầu làm mát và bụi phôi kim loại bám dọc hai mặt lá thép bằng vải mềm khô.

Bôi một lớp dầu dưỡng bảo vệ mỏng lên lá thép trước khi xoay thu gọn thước về trạng thái nghỉ bảo quản.

Cất giữ thước **thước đo đường kính trong Werka 6605-100** trong hộp nhựa cứng nguyên bản của hãng Werka.

Các câu hỏi thường gặp khi sử dụng thước đo đường kính trong Werka 6605-100

Kết luận

Thước **thước đo đường kính trong Werka 6605-100** dải đo 55-100mm du xích cơ học là thiết bị lường nòng cốt chính xác, bền bỉ và chuyên nghiệp hàng đầu cho phân xưởng gia công bồn bể, lốc hàn ống đúc và phòng QC nhà máy. Sự kết cấu lá thép lò xo ôm khít chu vi vách trong, nguyên lý tích phân chu vi quy đổi đường kính trung bình, hệ du xích mạ chrome chống ăn mòn cùng nguồn gốc xuất xứ Đức danh tiếng giúp người thợ kiểm soát biên dạng tròn méo lỗ nhanh chóng, loại bỏ hoàn toàn các sai số hướng kính thước cặp và đảm bảo chất lượng lắp ráp kết cấu cơ khí luôn đạt độ tin cậy cơ học kịch trần.

Hãy trang bị **thước đo đường kính trong Werka 6605-100** chính hãng để nâng tầm kiểm soát chất lượng sản xuất và tối ưu năng lực gia công cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
