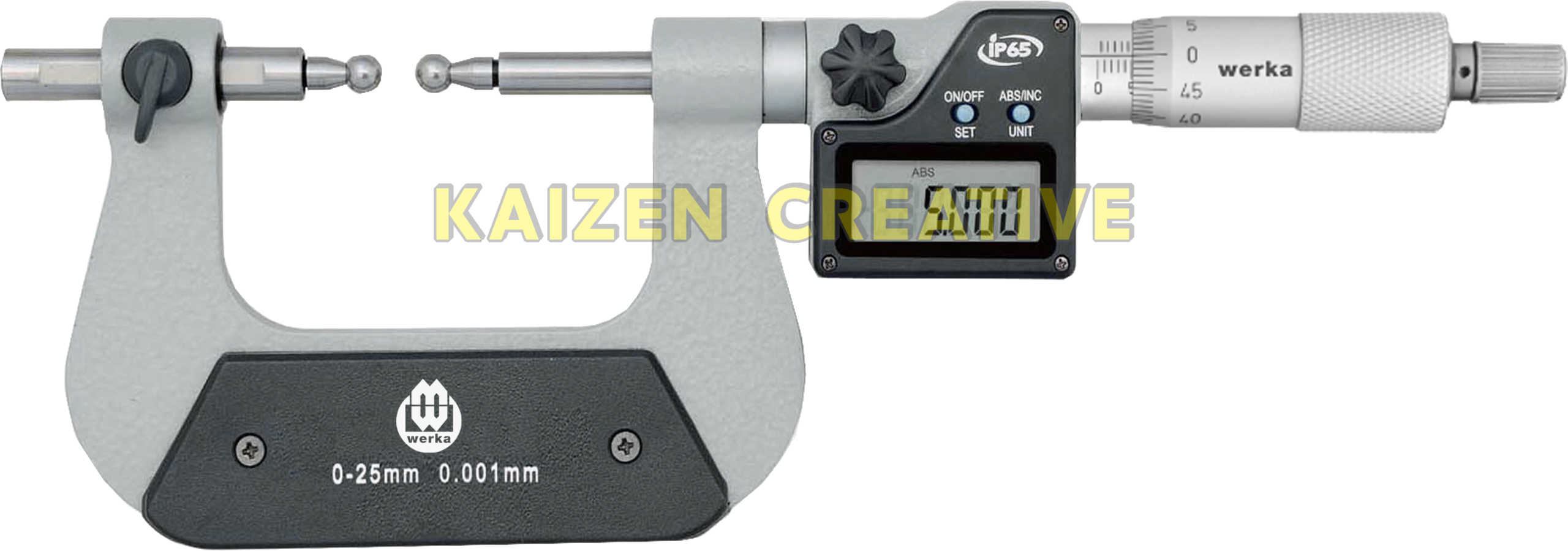

Thước panme đo bánh răng Werka 3224-25 (0-25mm/0.001mm/IP65)

Trong ngành cơ khí chế tạo máy, bánh răng là chi tiết truyền động vô cùng phổ biến nhưng lại khó kiểm soát dung sai nhất. Nếu anh em chỉ sử dụng các loại panme ngàm phẳng thông thường, hai mặt đe phẳng sẽ bị cấn vào đỉnh răng tròn, hoàn toàn không thể đo được kích thước thực tế của prôfin răng.

Để giải quyết bài toán hóc búa này, cây panme đo bánh răng Werka 3224-25 được thiết kế đặc biệt để sử dụng kèm hệ đầu đo hình cầu (Ball Tips). Thiết bị này cho phép chốt đo đi thẳng vào lòng rãnh răng, tiếp xúc chính xác tại vòng tròn Pitch để đo độ dày răng hoặc khoảng cách pháp tuyến chung của bánh răng thẳng và bánh răng nghiêng.

Thách thức vật lý khi đo kiểm kích thước bánh răng cơ khí

Khi chế tạo bánh răng, profin của răng là một đường cong thân khai (involute curve) vô cùng phức tạp.

Đường cong này quyết định trực tiếp đến sự êm ái, giảm thiểu tiếng ồn và hiệu suất truyền động của bộ truyền động bánh răng.

Nếu khoảng cách giữa các răng quá rộng, bộ truyền sẽ bị rơ lắc (backlash lớn) và gây ra va đập rung động mạnh khi đổi chiều xoay.

Ngược lại, nếu khoảng cách quá hẹp, các răng sẽ bị kích chặt vào nhau gây kẹt cứng và mài mòn phá hủy mặt răng cực nhanh.

Do đó, việc đo kiểm soát độ dày răng tại vòng tròn Pitch (vòng tròn cơ sở nơi hai bánh răng ăn khớp) là yêu cầu kỹ thuật tối quan trọng.

Tuy nhiên, các loại thước cặp hay panme thông thường chỉ có thể tiếp xúc vào đỉnh răng vốn thường có sai số đúc hoặc gia công thô.

Chính vì vậy, anh em kỹ sư cần đến giải pháp đo chuyên dụng của thiết bị panme đo bánh răng Werka 3224-25.

Sự hiện diện của thước panme đo bánh răng Werka 3224-25 giúp chuyển hóa các phép đo định tính phức tạp thành con số định lượng chính xác.

Phân tích sâu nguyên lý đo qua chốt/bi của panme đo bánh răng

Để đo độ dày răng mà không bị ảnh hưởng bởi đường kính ngoài của đỉnh răng, ngành chế tạo áp dụng phương pháp đo qua chốt (Over-pin/Over-ball).

Người thợ sẽ đặt hai viên bi hoặc hai thanh chốt tròn tiêu chuẩn vào hai rãnh răng đối xứng nhau qua tâm bánh răng.

Sau đó, ta tiến hành kẹp đo khoảng cách lớn nhất giữa hai bề mặt ngoài của hai viên bi tròn này.

Thước panme đo bánh răng Werka 3224-25 đã tích hợp sẵn cơ cấu này bằng việc cho phép lắp các đầu đo hình cầu trực tiếp lên đe anvil và spindle.

Đầu đo hình cầu (Ball Tip) tiếp xúc một điểm duy nhất vào bề mặt cong thân khai ở cả hai bên sườn răng.

Phương pháp tiếp xúc điểm này loại bỏ hoàn toàn các sai số do biên dạng đỉnh răng không đều gây ra.

Nhờ đó, trị số hiển thị trên thước phản ánh chính xác 100% khoảng cách pháp tuyến chung thực tế của bánh răng.

Việc ứng dụng cây thước panme đo bánh răng Werka 3224-25 giúp đơn giản hóa tối đa quy trình đo kiểm tra phức tạp này.

Hệ thống đầu kim đo hình cầu đa dạng kích thước tùy chọn

Mỗi loại bánh răng có mô-đun (module) khác nhau sẽ có khoảng cách rãnh răng rộng hẹp hoàn toàn khác nhau.

Nếu chọn viên bi đo quá nhỏ, bi sẽ rơi tuột xuống đáy rãnh răng và chạm vào vòng chân răng gây sai số.

Ngược lại, nếu chọn viên bi quá lớn, bi chỉ chạm nhẹ vào phần đỉnh răng và không đi sâu vào vùng ăn khớp Pitch circle.

Để đáp ứng đa dạng các kích cỡ mô-đun răng, Werka cung cấp hệ thống đầu đo hình cầu tùy chọn (Optional Ball Tips) cực kỳ phong phú.

Hệ thống này bao gồm 10 mã kim đo lẻ tương ứng với đường kính viên bi đầu đo từ nhỏ đến lớn:

• Mã WP-3224-P01: Đường kính bi phi 1.0mm.
• Mã WP-3224-P02: Đường kính bi phi 1.5mm.
• Mã WP-3224-P03: Đường kính bi phi 2.0mm.
• Mã WP-3224-P04: Đường kính bi phi 2.5mm.
• Mã WP-3224-P05: Đường kính bi phi 3.0mm.
• Mã WP-3224-P06: Đường kính bi phi 3.5mm.
• Mã WP-3224-P07: Đường kính bi phi 4.0mm.
• Mã WP-3224-P08: Đường kính bi phi 4.5mm.
• Mã WP-3224-P09: Đường kính bi phi 5.0mm.
• Mã WP-3224-P10: Đường kính bi phi 6.0mm.

Hãng cũng cung cấp mã bộ đầy đủ WP-3224-P40 bao gồm trọn gói cả 10 cặp đầu bi đo từ phi 1mm đến 6mm trong hộp gỗ cao cấp.

Hệ kim đo này của thước panme đo bánh răng Werka 3224-25 được mài nhẵn mịn bóng như gương để tránh làm xước mặt răng.

Anh em thợ tiện phay có thể dễ dàng thay đổi các đầu bi đo này bằng tay nhờ cơ cấu chốt cắm ren định tâm đồng trục cực nhạy.

Phân tích sâu tiêu chuẩn bảo vệ chống bụi nước kịch trần IP65

Ngoài xưởng cơ khí, các dòng máy phay lăn răng (gear hobbing) luôn phun ngập dầu làm mát chuyên dụng để bôi trơn lưỡi cắt.

Khi người thợ nhấc phôi bánh răng vừa cắt xong ra để đo kiểm, phôi vẫn còn đọng ướt đẫm dầu nhớt ăn mòn.

Thước panme đo bánh răng Werka 3224-25 được thiết kế đạt tiêu chuẩn bảo vệ chống nước nước bụi kịch trần IP65.

Chỉ số bụi số 6 (Dust-tight) đảm bảo ngăn chặn 100% các hạt bụi mạt sắt mịn lơ lửng chui vào phá hỏng thước quang vi sai.

Chỉ số nước số 5 (Water jets) bảo vệ an toàn cho hệ mạch điện tử khi bị dầu coolant phun bắn trực tiếp từ mọi hướng.

Mạch điện tử của thước được bảo vệ bên trong cụm vỏ nhựa đúc chịu lực bọc gioăng cao su silicon chịu dầu đàn hồi cao.

Anh em hoàn toàn có thể yên tâm sử dụng thước panme đo bánh răng Werka 3224-25 đo trực tiếp tại bàn máy mà không lo hỏng hóc.

Thông số kỹ thuật panme đo bánh răng Werka 3224-25

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng panme đo bánh răng chuyên dụng của hãng Werka:

Model panme đo bánh răng Werka 3224-25 sở hữu dải đo hữu dụng từ 0-25mm với sai số cực nhỏ chỉ trong mức $\pm 0.002\text{mm}$.

Thước được chế tạo tuân thủ nghiêm ngặt tiêu chuẩn DIN863 danh tiếng của Đức, đảm bảo chất lượng lường kịch trần châu Âu.

Với độ chia $0.001\text{mm}$ siêu mịn, thước panme đo bánh răng Werka 3224-25 giúp anh em kiểm soát chặt chẽ dung sai gia công tinh.

Cơ cấu bánh cóc hạn chế lực siết ổn định bề mặt đo

Một lỗi phổ biến khi đo bánh răng là lực tay kẹp quá mạnh làm viên bi đo ép lún sâu vào sườn răng kim loại mềm.

Sự biến dạng đàn hồi cục bộ (elastic deformation) này trực tiếp làm kết quả đo bị âm sai lệch thực tế từ 3-5 micromet.

Thiết bị panme đo bánh răng Werka 3224-25 giải quyết vấn đề này nhờ cơ cấu bánh cóc ma sát giới hạn lực siết.

Bánh cóc ma sát (ratchet friction thimble) ở đuôi thước đảm bảo lực kẹp đo luôn duy trì ở mức tối ưu từ 5-10 N.

Khi các đầu bi tiếp xúc vừa khít vào sườn răng phôi, bánh cóc sẽ tự động trượt trơn phát ra tiếng kêu cách nhẹ.

Cơ chế giới hạn lực siết này của panme đo bánh răng Werka 3224-25 giúp kết quả đo luôn đồng nhất dù người đo là ai.

Hướng dẫn tính toán chọn đường kính bi đo dựa trên mô-đun răng

Để viên bi đo tiếp xúc chính xác vào điểm Pitch của sườn răng, anh em cần áp dụng công thức tính toán đường kính bi tối ưu.

Đường kính viên bi đo lý tưởng $d$ được tính sơ bộ theo công thức kỹ thuật thực tế:

$$d \approx 1.68 \times m$$

Trong đó, $m$ là mô-đun (module) thiết kế của bánh răng cần đo kiểm tra.

Ví dụ cụ thể: Nếu anh em cần đo kiểm bánh răng có mô-đun răng $m = 1.5$:

$$d \approx 1.68 \times 1.5 = 2.52\text{ mm}$$

Đối chiếu với bảng thông số phụ kiện đầu bi đo hình cầu đi kèm của hãng Werka:

Anh em sẽ chọn ngay đầu bi đo mã **WP-3224-P04** có đường kính bi phi $2.5\text{mm}$ để lắp vào thước.

Sự ăn khớp tiếp xúc của bi phi 2.5mm đảm bảo kim đo chạm chuẩn xác vào vòng pitch circle của bánh răng mô-đun 1.5.

Quy trình tính toán đồng bộ này giúp tối ưu hóa tối đa năng lực đo lường của cây thước panme đo bánh răng Werka 3224-25.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa các ưu điểm kỹ thuật này giúp thước panme đo bánh răng Werka 3224-25 vượt trội hoàn toàn các phương pháp đo truyền thống.

Ứng dụng thực tế trong xưởng gia công bánh răng CNC

Thước panme đo bánh răng Werka 3224-25 là thiết bị đo lường nòng cốt phục vụ các tác vụ:

Đo độ dày răng dọc theo vòng tròn Pitch của bánh răng thẳng (spur gear) và bánh răng nghiêng (helical gear).

Đo kiểm tra độ đồng đều của các rãnh răng đầu trục động cơ, trục hộp số xe máy ô tô sau nguyên công mài tinh.

Đo kiểm soát độ côn và độ đảo hướng kính của cụm răng hành trình hộp giảm tốc công nghiệp.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo bánh răng điện tử với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu nhất cho phòng QC.

Việc trang bị thước panme đo bánh răng Werka 3224-25 chính hãng giúp xưởng cơ khí tự tin nhận các đơn hàng gia công chi tiết máy yêu cầu khắt khe.

Sản phẩm phù hợp với những ai?

Thiết bị đo số Werka 3224-25 là trang bị nâng cấp chuyên nghiệp cho các nhóm đối tượng người dùng:

Thợ vận hành máy phay lăn răng, máy mài răng CNC cần dụng cụ đo trực quan tại bàn máy để căn chỉnh dao cắt.

Bộ phận quản lý chất lượng KCS/QC của các nhà máy sản xuất hộp số truyền động, linh kiện phụ tùng xe máy ô tô.

Kỹ sư thiết kế cơ khí chế tạo cần thước đo chuẩn để đánh giá thử nghiệm độ mòn của biên dạng răng sau chạy thử.

Sử dụng panme đo bánh răng Werka 3224-25 là giải pháp bảo chứng chất lượng gia công uy tín nhất cho phân xưởng của anh em.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Cơ cấu ngàm đo lắp bi vi sai nhạy cảm yêu cầu người dùng tuân thủ đúng hướng dẫn vận hành cơ bản:

Trước khi lắp đầu bi đo mới, hãy dùng cồn y tế lau sạch cặn dầu mỡ trong lỗ cắm ngàm của thước panme đo bánh răng Werka 3224-25.

Bất kỳ một hạt bụi mạt sắt siêu nhỏ nào lọt vào khe cắm chốt đo cũng sẽ gây ra sai số lệch tâm đồng trục từ 2-5 micromet.

Sau mỗi ca làm việc, tháo các đầu bi đo hình cầu ra khỏi thước, lau khô rồi cất cẩn thận vào khay chứa riêng biệt.

Lau sạch bụi và dầu cắt gọt bám trên mặt kính hiển thị LCD của thước bằng vải mềm khô nhẵn mịn.

Cất giữ panme đo bánh răng Werka 3224-25 trong hộp nhựa cứng nguyên bản của hãng đi kèm gói hạt hút ẩm chuyên dụng.

Các câu hỏi thường gặp khi sử dụng panme đo bánh răng Werka 3224-25

Kết luận

Thước panme đo bánh răng Werka 3224-25 dải đo 0-25mm chống nước IP65 là dụng cụ đo chuyên dụng chính xác, bền bỉ và kinh tế hàng đầu cho phân xưởng gia công phay lăn răng và phòng Lab QC. Sự kết hợp giữa cơ cấu ngàm đo lắp bi linh hoạt, màn hình LCD số hiển thị trực quan độ phân giải $0.001\text{mm}$, bánh cóc ma sát hạn chế lực siết cùng tiêu chuẩn bảo vệ IP65 giúp thợ cơ khí kiểm soát chính xác bề dày vách răng, loại bỏ hoàn toàn các sai số hình học ảo và nâng cao chất lượng quản lý KCS tối ưu cho doanh nghiệp.

Hãy trang bị thước panme đo bánh răng Werka 3224-25 chính hãng để nâng tầm kiểm soát chất lượng sản xuất và tối ưu năng lực gia công cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
