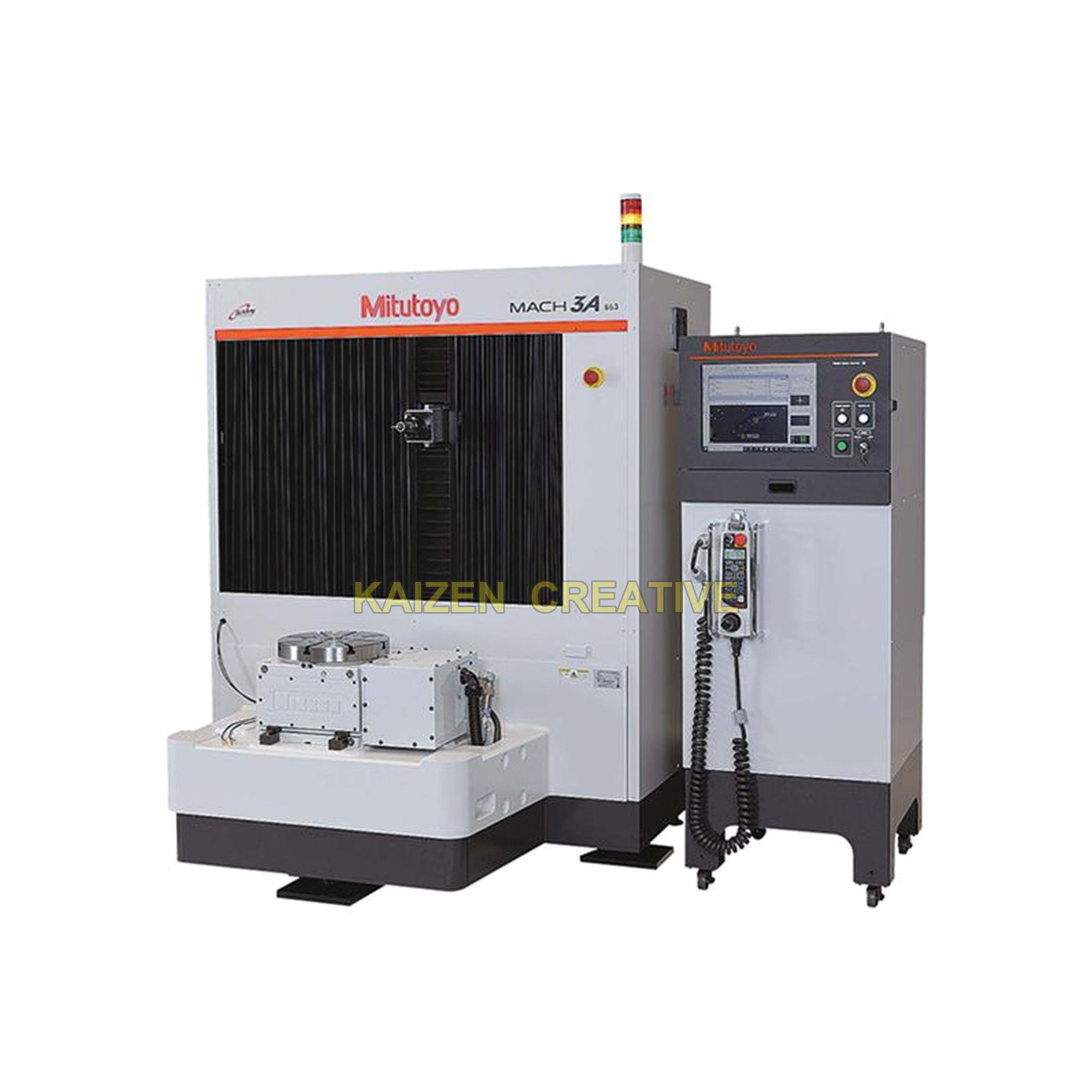

Máy đo tọa độ 3D (CMM) nội tuyến Mitutoyo MACH-3A 653

GIẢI PHÁP ĐO LƯỜNG TỌA ĐỘ 3 CHIỀU CHÍNH HÃNG MITUTOYO NHẬT BẢN

Máy đo tọa độ 3D (CMM) Mitutoyo MACH-3A 653 là dòng máy CMM nội tuyến (In-line Horizontal-Arm CNC CMM) trục ngang tốc độ siêu cao của Mitutoyo Nhật Bản. Bằng cách tích hợp bộ điều khiển CMM và máy tính chủ gọn gàng ngay trong thân máy, kết hợp khả năng vận hành liên tục 24/24 giờ trong dải nhiệt độ nhà xưởng rộng từ 5°C đến 40°C, MACH-3A 653 là giải pháp lý tưởng để tích hợp trực tiếp vào dây chuyền gia công tự động.

1. Tổng quan về Máy đo tọa độ 3D (CMM) nội tuyến Mitutoyo MACH-3A 653

Máy đo tọa độ 3D (CMM) Mitutoyo MACH-3A 653 được thiết kế đột phá theo cấu trúc trục ngang nội tuyến (In-line Horizontal Spindle CMM). Thay vì đặt trong phòng thí nghiệm cách biệt, MACH-3A 653 được chế tạo để đứng ngay trong dây chuyền sản xuất CNC tự động, phối hợp cùng cánh tay robot hoặc băng tải cấp phôi để thực hiện kiểm tra 100% sản phẩm theo thời gian thực.

Với dải đo X × Y × Z = 600 × 500 × 280 mm, độ chính xác tiêu chuẩn E0,MPE = 2.2 + 3.5L/1000 µm (ở 19–21°C) và khả năng đảm bảo độ chính xác trong dải nhiệt độ rộng 5°C đến 40°C, máy đáp ứng hoàn hảo yêu cầu sản xuất thông minh Industry 4.0.

2. Tầm quan trọng của Máy đo tọa độ 3D Mitutoyo MACH-3A 653 trong kiểm soát chất lượng 3D

Trong các dây chuyền gia công hàng loạt linh kiện ô tô (vỏ hộp số, thân lốc máy, nắp quy lát), việc mang phôi về phòng QC truyền thống gây chậm trễ lớn trong việc phát hiện mòn dao. Mitutoyo MACH-3A 653 thực hiện phép đo ngay trên chuyền chỉ trong vài chục giây và gửi tín hiệu phản hồi bù dao (Offset Feedback) trực tiếp về trung tâm gia công CNC.

Khi kết hợp đồng bộ cùng các dòng thiết bị đo lường chính xác và tiêu chuẩn quản lý chất lượng quốc tế từ Werka, hệ thống máy đo tọa độ 3 chiều Mitutoyo giúp doanh nghiệp thiết lập chuỗi kiểm soát chất lượng khép kín từ khâu kiểm tra nguyên vật liệu đầu vào (IQC), giám sát bán thành phẩm trên chuyền (IPQC) cho đến nghiệm thu xuất xưởng (OQC).

3. Đặc điểm cấu tạo & Công nghệ cơ khí chính xác Mitutoyo

Thiết kế của Mitutoyo MACH-3A 653 tối ưu hóa tuyệt đối cho môi trường nhà xưởng khắc nghiệt:

• Thiết kế trục ngang All-in-One tiết kiệm diện tích: Kết hợp bộ điều khiển CMM và máy tính chủ (Host PC) trong một khối điều khiển nhỏ gọn duy nhất, giảm tối đa diện tích sàn lắp đặt (Footprint).
• Không sử dụng đệm khí (Air-Free Linear Guide): Sử dụng hệ thống thanh dẫn hướng tuyến tính cơ khí độ bền cao, không cần nguồn khí nén và chịu được sương dầu, bụi bẩn trong xưởng.
• Hoạt động bền bỉ 24/7 trong môi trường 5°C – 40°C: Toàn bộ hệ thống truyền động và buồng máy được che chắn kín khít, đảm bảo độ ổn định cao suốt 24 giờ mỗi ngày.
• Tốc độ và gia tốc cực đại cho đo lường In-line: Cho phép rút ngắn thời gian Takt Time để bắt kịp nhịp độ của dây chuyền gia công tự động.

4. Nguyên lý vận hành & Thuật toán bù nhiệt thông minh

Cấu trúc trục ngang của MACH-3A 653 cho phép robot gắp phôi đưa chi tiết từ phía trước hoặc phía trên vào bàn gá một cách nhanh chóng mà không bị vướng khung cầu như máy CMM truyền thống.

Hệ thống thước quang chống bụi kết hợp cảm biến nhiệt độ thời gian thực tự động tính toán hệ số giãn nở của phôi vừa bước ra từ máy gia công CNC, đồng thời truyền dữ liệu SPC trực tiếp về hệ thống quản lý MES/ERP của nhà máy.

5. Các tính năng kỹ thuật nổi bật trên Máy đo tọa độ 3D Mitutoyo MACH-3A 653

Dòng Máy đo tọa độ 3D (CMM) nội tuyến Mitutoyo MACH-3A 653 hội tụ những công nghệ đo lường tọa độ 3D tiên tiến của Mitutoyo Nhật Bản:

• Đo nội tuyến In-line 24/7: Thiết kế trục ngang chuyên dụng để tích hợp trực tiếp vào dây chuyền gia công tự động với độ bền vượt trội.
• Chịu nhiệt rộng 5°C – 40°C: Đảm bảo độ chính xác đo lường ngay trong môi trường nhà xưởng không có điều hòa nhiệt độ.
• Khối điều khiển gọn nhẹ: Tích hợp bộ điều khiển CMM và máy tính chủ trong một khối nhỏ gọn, tiết kiệm tối đa không gian xưởng.

6. Phân tích các Model trong dòng Máy đo tọa độ 3D Mitutoyo MACH-3A 653

Thông tin chi tiết về cấu hình tiêu chuẩn của model Mitutoyo MACH-3A 653:

• Model MACH-3A 653: Dải đo X × Y × Z = 600 × 500 × 280 mm — Cấu trúc trục ngang nội tuyến (Horizontal-Arm In-line CMM), độ chính xác E0,MPE = 2.2 + 3.5L/1000 µm (19–21°C), dải nhiệt độ đảm bảo độ chính xác từ 5°C đến 40°C, dễ dàng kết hợp bàn xoay phân độ (Index Table) và hệ thống cấp phôi tự động.

7. Bảng thông số kỹ thuật chi tiết (MACH-3A 653)

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng Máy đo tọa độ 3D (CMM) nội tuyến Mitutoyo MACH-3A 653 theo công bố từ nhà sản xuất Mitutoyo Nhật Bản (theo tiêu chuẩn đánh giá độ chính xác ISO 10360-2):

8. Hệ thống đầu dò đa cảm biến & Phần mềm đo lường MCOSMOS

Mitutoyo MACH-3A 653 hỗ trợ các đầu xoay PH10MQ, đầu dò chạm TP200/TP20 và đầu dò quét SP25M cùng giao thức kết nối PLC/Robot tự động hóa trên nền tảng MCOSMOS:

• Đầu dò chạm kích hoạt (Touch-Trigger Probe) & Đầu dò quét liên tục (Scanning Probe): Tương thích hoàn hảo với các đầu đo SP25M, TP200, TP20 hoặc MPP-310Q siêu chính xác của Mitutoyo, cho phép thu thập hàng ngàn điểm tọa độ mặt cong phức tạp trong thời gian ngắn.
• Đầu dò quang học & Quét Laser không tiếp xúc (SurfaceMeasure / QVP): Mở rộng khả năng kiểm tra các chi tiết mỏng, vật liệu mềm hoặc bề mặt tự do (Freeform surfaces) mà không gây biến dạng cơ học.
• Phần mềm đo lường 3D Mitutoyo MCOSMOS: Hỗ trợ nhập trực tiếp mô hình 3D CAD (STEP, IGES, CATIA, NX, SolidWorks), lập trình đường chạy tự động chống va chạm, phân tích dung sai hình học GD&T và xuất báo cáo SPC chuyên nghiệp.

9. Ứng dụng thực tiễn trong các ngành công nghiệp mũi nhọn

MACH-3A 653 là trái tim kiểm soát chất lượng trong các dây chuyền sản xuất tự động hóa cao:

• Dây chuyền gia công linh kiện ô tô – xe máy: Đo kiểm 100% thân van hộp số, vỏ động cơ, cổ trục, cụm phanh và chi tiết truyền động ngay sau nguyên công phay/tiện CNC.
• Nhà máy thông minh (Smart Factory) dùng Robot cấp phôi: Kết nối trực tiếp với robot công nghiệp và băng tải con lăn để phân loại sản phẩm OK/NG tự động.
• Gia công cơ khí hàng loạt yêu cầu phản hồi bù dao: Cung cấp dữ liệu xu hướng kích thước theo thời gian thực để tự động điều chỉnh Offset dao trên máy công cụ CNC.

10. Quy trình vận hành & Kiểm tra độ chính xác chuẩn ISO 10360-2

1. Kiểm tra điều kiện vận hành trước ca đo: Đảm bảo áp suất khí nén sạch và khô (với các dòng dùng đệm khí), vệ sinh bề mặt bàn đá Granite và kiểm tra nhiệt độ môi trường hoặc hệ thống cảm biến bù nhiệt.
2. Hiệu chuẩn đầu đo (Probe Qualification): Thực hiện đo quả cầu chuẩn (Master Sphere) bằng gốm Ceramic để xác định chính xác đường kính hiệu dụng của kim đo (Stylus) và ma trận bù góc xoay.
3. Thiết lập hệ tọa độ chi tiết (Part Alignment): Sử dụng phương pháp 3-2-1 hoặc Iterative/Best-fit Alignment dựa trên mô hình CAD 3D để đồng bộ hệ tọa độ thực tế với bản vẽ thiết kế.
4. Chạy chương trình đo & Xuất báo cáo: Thực thi chu trình đo, đánh giá sai số kích thước và dung sai hình học GD&T (độ phẳng, độ đồng tâm, độ vuông góc, biên dạng mặt cong) và lưu trữ dữ liệu truy xuất nguồn gốc.

11. Tiêu chuẩn lắp đặt & Hướng dẫn bảo dưỡng định kỳ

Để duy trì độ chính xác cấp micromet ổn định lâu dài cho hệ thống Máy đo tọa độ 3D Mitutoyo MACH-3A 653, doanh nghiệp cần lưu ý các khuyến nghị kỹ thuật sau:

• Vệ sinh thanh dẫn hướng và bàn chuẩn: Sử dụng khăn không xơ chuyên dụng cùng dung dịch vệ sinh tiêu chuẩn để làm sạch bề mặt dẫn hướng; tuyệt đối không bôi dầu mỡ lên đường trượt của các hệ thống đệm khí.
• Kiểm soát chất lượng nguồn khí nén (đối với dòng dùng Air Bearing): Duy trì bộ lọc tách nước, lọc dầu và máy sấy khí hoạt động tốt để bảo vệ các lỗ tiết lưu siêu nhỏ trên ổ đỡ khí.
• Hiệu chuẩn định kỳ hàng năm: Thực hiện kiểm tra, hiệu chuẩn theo tiêu chuẩn ISO 10360-2 định kỳ 12 tháng/lần bằng giao thoa kế Laser và thước chuẩn bậc (Step Gauge) để đảm bảo chứng nhận chất lượng IATF 16949 / ISO 9001.

12. Kinh nghiệm lựa chọn cấu hình Máy đo tọa độ 3D Mitutoyo MACH-3A 653 tối ưu chi phí

Nếu mục tiêu của nhà máy là đo kiểm tự động ngay trong chuyền sản xuất (In-line inspection) với tốc độ cực nhanh, tiếp cận phôi dễ dàng từ phía trên/phía trước cho robot và vận hành liên tục 24/7 ở nhiệt độ xưởng tới 40°C, Mitutoyo MACH-3A 653 là sự lựa chọn tối ưu nhất.

13. Tại sao nên đầu tư Máy đo tọa độ 3D Mitutoyo MACH-3A 653 tại Kaizen Creative / Werka?

Kaizen Creative (Werka.com.vn) là đơn vị uy tín chuyên cung cấp giải pháp tổng thể về máy đo tọa độ 3 chiều CMM và thiết bị kiểm soát chất lượng công nghiệp tại Việt Nam:

• Tư vấn cấu hình chuyên sâu theo bài toán thực tế: Đội ngũ kỹ sư ứng dụng khảo sát trực tiếp bản vẽ 2D/3D, dung sai GD&T và sản lượng nhà máy để đề xuất model máy, đầu dò và đồ gá tối ưu nhất.
• Dịch vụ lắp đặt, hiệu chuẩn và chuyển giao trọn gói: Hỗ trợ tư vấn thiết kế phòng đo tiêu chuẩn, lắp đặt chống rung, hiệu chuẩn tận nơi và đào tạo vận hành phần mềm MCOSMOS từ cơ bản đến nâng cao.
• Hỗ trợ kỹ thuật nhanh chóng 24/7: Cam kết đồng hành bảo trì định kỳ, cung cấp kim đo (Styli), phụ kiện gá kẹp và nâng cấp phần mềm chính hãng suốt vòng đời thiết bị.

14. Câu hỏi thường gặp (FAQ) về Máy đo tọa độ 3D Mitutoyo MACH-3A 653

Câu 1: Máy đo CMM Mitutoyo MACH-3A 653 khác gì so với máy MiSTAR 555?
Trong khi MiSTAR 555 có cấu trúc tay đòn trục đứng phù hợp đặt cạnh máy CNC để công nhân hoặc robot gắp phôi vừa phải, thì MACH-3A 653 là dòng máy CMM trục ngang chuyên dụng cho dây chuyền In-line tốc độ cực cao, vận hành 24/24h liên tục và tích hợp sẵn tủ điều khiển chịu môi trường khắc nghiệt.

Câu 2: Máy MACH-3A 653 có thể kết nối với PLC và Robot của dây chuyền không?
Hoàn toàn có thể. Máy hỗ trợ đầy đủ các giao thức truyền thông công nghiệp (I/O, Ethernet/IP, PROFINET, CC-Link) để đồng bộ đóng/mở đồ gá, nhận phôi từ Robot và gửi dữ liệu bù dao về máy CNC.

Câu 3: Thời gian bảo hành và hỗ trợ đào tạo vận hành máy như thế nào?
Hệ thống được bảo hành chính hãng 12 tháng theo tiêu chuẩn Mitutoyo Nhật Bản, đi kèm gói đào tạo lập trình đo 3D trực tiếp trên chi tiết mẫu của khách hàng cho đến khi kỹ thuật viên làm chủ hoàn toàn thiết bị.
