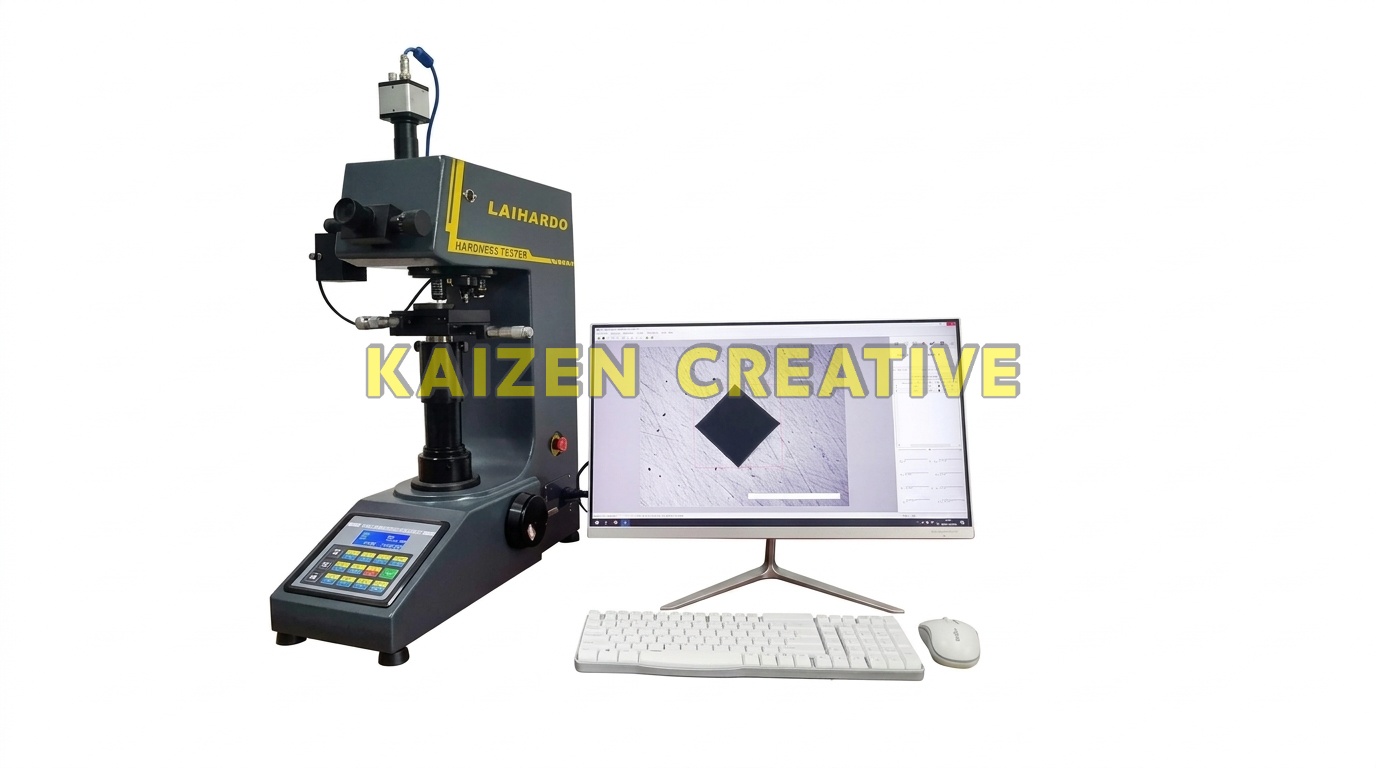

Máy Đo Độ Cứng Vickers Tự Động (Tích Hợp Hệ Thống Đo Hình Ảnh CCD / Tháp Pháo Tự Động / Gia Tải Vòng Lặp Kín 50kgf / Đo 20 Điểm Đồng Thời)

1. Tổng quan đột phá: Vì sao máy đo độ cứng Vickers tự động CCD là đỉnh cao kiểm định quang học số hóa cho phòng Lab?

Trong toàn bộ quy trình kiểm tra cơ lý tính kim loại và phân tích vật liệu công nghệ cao, việc xác định chiều sâu lớp thấm hóa nhiệt (Effective Case Depth), lớp thấm carbon, thấm nitơ, lớp tôi cảm ứng cao tần, lớp xi mạ điện phân và độ cứng của các phiến wafer bán dẫn IC đòi hỏi phương pháp đo phải đạt độ chính xác đến từng micromet và tốc độ thực hiện cực kỳ nhanh chóng. Việc phải đo thủ công từng điểm bằng mắt thường qua thị kính không chỉ gây mệt mỏi cho kỹ thuật viên mà còn dễ dẫn đến sai số chủ quan và không đáp ứng kịp tiến độ kiểm tra lô hàng lớn.

Để giải quyết triệt để thách thức công nghệ này, máy đo độ cứng Vickers tự động CCD được phát triển như một hệ thống trạm kiểm định quang điện tử khép kín hoàn chỉnh (Integrated Video Measuring System). Thiết bị kết hợp đồng bộ giữa khối máy đo Vickers Macro tải trọng lên đến 50 kgf (490 N) gia tải cảm biến vòng lặp kín (Closed-Loop Load Cell), cơ cấu tháp pháo xoay tự động hoàn toàn (Auto-Turret) và hệ thống camera công nghiệp CCD độ nét cao kết nối phần mềm máy tính chuyên dụng.

Với khả năng tự động bắt biên dạng vết lõm kim cương trong tích tắc, tự động lập trình đo chuỗi lên đến 20 điểm thử nghiệm cùng lúc và tự động vẽ đường cong phân bố độ cứng từ bề mặt vào tâm phôi, máy đo độ cứng Vickers tự động CCD thiết lập chuẩn mực mới về tự động hóa phòng Lab, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế GB/T 4340.2, ISO 6507-2 và ASTM E92, tương thích hoàn hảo với hệ thống thiết bị đo lường và kiểm định chất lượng chuyên sâu.

2. Phân tích thực trạng: 4 hạn chế lớn khi kiểm tra lớp thấm carbon và màng mỏng bằng phương pháp đo mắt thủ công

Tại nhiều nhà xưởng nhiệt luyện, cơ sở sản xuất phụ tùng ô tô và phòng thí nghiệm vật liệu, việc sử dụng các dòng máy đo Vickers đọc mắt qua thị kính vi trắc cơ học bộc lộ nhiều điểm nghẽn nghiêm trọng:

• Mỏi mắt và sai số chủ quan do mắt người đo: Việc phải nhìn liên tục qua thị kính quang học để căn chỉnh 2 đường vi trắc trên vết lõm hình thoi siêu nhỏ gây căng thẳng thị giác nghiêm trọng sau 15 phút. Độ mỏi mắt làm sai lệch kết quả đo đường chéo d1, d2 từ 3% đến 8% giữa các ca làm việc khác nhau.
• Thời gian đo chuỗi phân bố độ cứng quá lâu: Để vẽ đường cong lớp thấm carbon (yêu cầu đo từ 15 đến 20 điểm từ biên vào lõi cách nhau 0.05 mm), kỹ thuật viên đo thủ công phải mất từ 45 đến 60 phút cho một mẫu duy nhất, gây nghẽn dòng kiểm định nghiêm trọng trước khi xuất xưởng.
• Không lưu trữ được hình ảnh thực tế của vết lõm: Phương pháp truyền thống chỉ ghi lại số liệu số trên sổ tay hoặc file Excel, không thể lưu lại hình ảnh quang học của vết lõm để chứng minh độ tin cậy và phục vụ truy xuất nguồn gốc chất lượng khi khách hàng đối tác yêu cầu kiểm tra.
• Khó khăn khi xử lý các bề mặt có độ tương phản kém: Trên các mẫu vật liệu có tổ chức tế vi phức tạp hoặc vết xước tế vi sau mài, việc nhận diện 4 đỉnh nhọn của vết lõm bằng mắt thường rất khó khăn, dễ dẫn đến đo sai kích thước.

Sự hiện diện của máy đo độ cứng Vickers tự động CCD tích hợp hệ thống CCD tự động đã xóa bỏ hoàn toàn những rào cản này, chuyển hóa toàn bộ quy trình kiểm định thành một chu trình số hóa một chạm cực kỳ chuẩn xác.

3. Hệ thống đo hình ảnh CCD tự động thông minh: Tự động bắt biên dạng vết lõm và xuất giá trị HV trong tích tắc

Trọng tâm công nghệ đột phá của thiết bị chính là hệ thống đo lường xử lý ảnh CCD cao cấp (Indentation Automatic Measuring System):

• Tự động nhận diện vết lõm trong 0.5 giây: Camera công nghiệp CCD kết nối qua adapter quang học độ chính xác cao truyền hình ảnh vết lõm trực tiếp lên màn hình máy tính lớn. Thuật toán nhận dạng thông minh tự động lọc nhiễu nền, bắt chuẩn xác 4 góc nhọn của hình thoi kim cương, đo 2 đường chéo d1, d2 và tính toán ngay giá trị độ cứng HV mà kỹ thuật viên không cần căn chỉnh tay.
• Kiểm tra đánh giá chất lượng OK/NG tự động: Phần mềm cho phép cài đặt trước ngưỡng dung sai độ cứng giới hạn trên (Upper Limit) và giới hạn dưới (Lower Limit). Sau khi đo, hệ thống tự động hiển thị màu xanh lá (Đạt – OK) hoặc màu đỏ (Không đạt – NG), giúp việc kiểm soát chất lượng xuất xưởng trở nên trực quan và không có sai sót.
• Khả năng tinh chỉnh linh hoạt: Ngoài chế độ tự động hoàn toàn, kỹ thuật viên có thể dùng chuột máy tính kéo thả các đường gióng đo thủ công để vi chỉnh kết quả trong các trường hợp mẫu có khuyết tật bề mặt đặc thù.

4. Tính năng đo tự động 20 điểm thử nghiệm đồng thời: Thiết lập nhanh đường cong phân bố độ cứng lớp thấm

Ưu thế vượt trội nhất của máy đo độ cứng Vickers tự động CCD đối với các chuyên gia nhiệt luyện chính là khả năng tự động hóa đo chuỗi đa điểm:

• Đo đồng thời 20 điểm thử nghiệm trong 1 chu trình: Kỹ thuật viên có thể lập trình sẵn khoảng cách dịch chuyển giữa các điểm đo liên tiếp (preset distance between test points tùy ý, ví dụ cách nhau 0.05 mm hoặc 0.1 mm). Hệ thống sẽ tự động thực hiện chuỗi 20 vết nén liên tiếp và lưu toàn bộ kết quả thành một nhóm dữ liệu hoàn chỉnh.
• Tự động vẽ đồ thị chiều sâu lớp hóa cứng (Case Depth Curve): Phần mềm tự động kết nối các giá trị độ cứng theo khoảng cách từ bề mặt để xuất ra biểu đồ phân bố độ cứng trực quan, xác định chuẩn xác chiều sâu lớp thấm carbon hữu dụng (Effective Hardened Depth) theo tiêu chuẩn quốc tế ISO 2639.
• Tự động chuyển đổi sang độ bền kéo: Hệ thống tự động quy đổi giá trị độ cứng Vickers đo được sang các thang đo tương đương như Rockwell (HRC, HRB), Brinell (HB) và độ bền kéo tức thời (Tensile Strength MPa) theo chuẩn đo lường của Werka precision hardness systems.

5. Cơ chế tháp pháo tự động (Auto-Turret) & Gia tải cảm biến Load Cell vòng lặp kín 50kgf

Sự kết hợp giữa cơ điện tử chính xác và công nghệ cảm biến tải trọng mang lại độ tin cậy cơ học tối đa:

• Tháp pháo xoay tự động Auto-Turret chính xác cao: Sau khi hoàn tất quá trình gia tải, tháp pháo tự động xoay chuyển đầu đo kim cương sang vật kính đo 20X mà không cần chạm tay vào máy, đảm bảo vết lõm luôn nằm chính xác tại tâm quang học của camera CCD.
• Hệ thống gia tải cảm biến Load Cell vòng lặp kín (Closed-Loop Control): Cảm biến tải trọng điện tử liên tục giám sát và điều chỉnh lực ép thực tế theo thời gian thực, triệt tiêu 100% sai số do quán tính va đập cơ học và ma sát đòn bẩy, đảm bảo lực nén chuẩn xác tuyệt đối ở mọi cấp tải.
• Chu trình tự động khép kín một chạm: Tự động gia tải (Loading), duy trì thời gian giữ tải (Dwell Time từ 0 đến 60 giây) và tự động dỡ tải (Unloading) cực kỳ êm ái.

6. Hệ thống 10 cấp lực thử (0.5kgf – 50kgf) & Dải đo toàn diện 5 — 3000 HV

Máy đo độ cứng Vickers tự động CCD hỗ trợ dải lực thử toàn diện nhất trong phân khúc Macro Vickers, đáp ứng 10 cấp lực và 10 thang đo tiêu chuẩn:

• 10 cấp lực thử nghiệm tiêu chuẩn:
  1. 4.903 N (0.5 kgf) – Thang đo HV0.5 (Màng mạ siêu mỏng, chân chip IC bán dẫn)
  2. 9.807 N (1.0 kgf) – Thang đo HV1 (Lớp mạ điện phân, xi mạ crom, niken)
  3. 19.61 N (2.0 kgf) – Thang đo HV2 (Lớp thấm nitơ mỏng)
  4. 24.52 N (2.5 kgf) – Thang đo HV2.5 (Lớp biến cứng bề mặt)
  5. 29.42 N (3.0 kgf) – Thang đo HV3 (Lớp thấm carbon mỏng)
  6. 49.03 N (5.0 kgf) – Thang đo HV5 (Lớp tôi cảm ứng cao tần)
  7. 98.07 N (10 kgf) – Thang đo HV10 (Thép hợp kim kết cấu, gốm sứ Ceramic)
  8. 196 N (20 kgf) – Thang đo HV20 (Thép sau tôi ram, chi tiết nhiệt luyện)
  9. 294 N (30 kgf) – Thang đo HV30 (Thép đúc, gang hợp kim, phôi cơ khí dày)
  10. 490 N (50 kgf) – Thang đo HV50 (Lực ép cực đại 50kgf đo chi tiết khối cơ khí lớn)
• Dải đo độ cứng rộng 5 — 3000 HV: Đo lường chính xác từ vật liệu phi kim mềm (nhựa kỹ thuật, thủy tinh quang học) đến các vật liệu siêu cứng (hợp kim Vonfram Carbide, kim cương đa tinh thể PCD, gốm Zirconia).

7. Hệ quang học 100X – 200X & Bộ công cụ xử lý hình thái học ảnh số chuyên sâu

Phần mềm xử lý hình ảnh đi kèm cung cấp một bộ công cụ đo lường và hiệu chỉnh ảnh chuyên nghiệp chưa từng có:

• Hệ thấu kính kép 10X (Quan sát) và 20X (Đo lường): Trường nhìn rộng 800 μm kết hợp độ phóng đại tổng 100X và 200X, đơn vị đo tối thiểu siêu mịn đạt 1 μm.
• Bộ xử lý hình thái học ảnh chuyên sâu: Cung cấp đầy đủ các tính năng nâng cao: Điều chỉnh độ sáng (Brightness), Độ tương phản (Contrast), Gamma, Histogram, Làm nét ảnh (Sharpen), Làm mịn (Smooth), Nghịch đảo màu (Invert), Chuyển ảnh xám (Grey) và các thuật toán hình thái học tiên tiến (Open, Close, Dilation, Erosion, Skeletonize, Flood Fill).
• Bộ công cụ đo hình học tích hợp: Cho phép đo khoảng cách đường thẳng, góc nghiêng, góc 4 điểm (đối với các góc bị khuất đỉnh), đo kích thước hình chữ nhật, đường tròn, elip và đa giác trực tiếp trên ảnh chụp mẫu.
• Quản lý Album ảnh & Xuất báo cáo Word tùy biến: Toàn bộ ảnh vết lõm được lưu trữ tự động trong album quản lý. Hỗ trợ chèn ghi chú văn bản HTML và xuất báo cáo nghiệm thu chuyên nghiệp định dạng Word, in trực tiếp với độ phóng đại chuẩn xác.

8. Bảng thông số kỹ thuật chi tiết của máy đo độ cứng Vickers tự động CCD

Dưới đây là bảng tổng hợp chi tiết toàn bộ các thông số kỹ thuật xuất xưởng của thiết bị theo tài liệu kỹ thuật chuẩn xác:

9. Danh mục phụ kiện tiêu chuẩn đi kèm khi bàn giao thiết bị

Bộ thiết bị máy đo độ cứng Vickers tự động CCD được bàn giao đồng bộ đầy đủ các phụ kiện chính hãng, sẵn sàng đưa vào vận hành ngay:

10. Ứng dụng thực tế trong đo lớp thấm carbon, lớp tôi cứng cao tần, bán dẫn IC và gốm sứ

Với hệ thống camera CCD thông minh và dải lực từ 0.5kg đến 50kg, máy đo độ cứng Vickers tự động CCD phục vụ hoàn hảo cho các lĩnh vực công nghệ cao:

• Xử lý nhiệt luyện & Đo biểu đồ chiều sâu lớp thấm (Case Hardened Profile): Đo chuỗi 20 điểm tự động để xác định chính xác chiều sâu lớp thấm carbon, thấm nitơ, thấm carbon-nitơ và lớp tôi cao tần trên bánh răng, trục khuỷu, cam động cơ theo tiêu chuẩn ISO 2639 và AGMA.
• Kiểm tra lớp màng mỏng xi mạ & Lớp phủ PVD/CVD (Coatings): Đo kiểm tra độ cứng của các lớp mạ niken hóa học, mạ crom cứng, lớp phủ TiN, TiAlN, DLC chống mài mòn trên dao cắt gọt kim loại và khuôn ép nhựa chính xác.
• Công nghiệp Bán dẫn & Vi mạch IC (Semiconductor & Electronics): Đo kiểm tra độ cứng của các phiến wafer silicon, mối hàn chân chip BGA, lá đồng vi mạch PCB nhiều lớp mà không làm gãy vỡ phôi mỏng.
• Vật liệu Gốm kỹ thuật Ceramic & Thủy tinh quang học: Đo độ cứng và xác định độ dai phá hủy $K_{IC}$ của gốm Alumina, Zirconia, đá quý, đá mã não thông qua chiều dài vết nứt quang học.
• Kiểm định mối hàn chùm tia laser & Vật liệu ghép lớp (Ply-metals): Khảo sát đường cong phân bố độ cứng qua vùng ảnh hưởng nhiệt HAZ của các liên kết hàn siêu mỏng.

11. Hướng dẫn quy trình 5 bước đo độ cứng Vickers tự động đạt chuẩn quốc tế ASTM E92 & ISO 6507

Quy trình kiểm tra độ cứng tự động hóa diễn ra cực kỳ chuẩn xác và nhanh chóng theo 5 bước tiêu chuẩn:

1. Bước 1: Chuẩn bị bề mặt mẫu đo mài bóng gương: Mẫu kim loại sau khi đúc mẫu cần được mài và đánh bóng kim tương đạt độ bóng phẳng mịn như gương ($Ra le 0.1 mu m$) để phần mềm CCD bắt biên dạng sắc nét nhất.
2. Bước 2: Gá đặt phôi và lấy nét trên màn hình máy tính: Đặt phôi mẫu lên bàn thử phẳng lớn (hoặc bàn chữ V cho phôi tròn). Xoay tay nâng hạ bàn máy để quan sát hình ảnh vi cấu trúc bề mặt phôi đạt độ nét cao nhất trực tiếp trên giao diện phần mềm máy tính.
3. Bước 3: Cài đặt thông số và chuỗi điểm đo trên phần mềm: Trên phần mềm, chọn cấp lực thử mong muốn (ví dụ: HV5 cho lớp tôi cảm ứng hoặc HV1 cho lớp mạ), cài đặt thời gian giữ tải (ví dụ: 10 – 15s), chọn chế độ đo chuỗi 20 điểm với khoảng cách cài đặt trước (ví dụ cách nhau 0.05 mm).
4. Bước 4: Khởi động chu trình đo tự động với tháp pháo Auto-Turret: Nhấn nút RUN trên giao diện phần mềm. Tháp pháo tự động xoay đưa đầu đo kim cương vào nén tải bằng cảm biến Load Cell, giữ tải chính xác từng giây, dỡ tải và tháp pháo tự động xoay vật kính trở lại vị trí cũ ngay lập tức.
5. Bước 5: Tự động bắt ảnh, tính toán độ cứng và xuất báo cáo: Camera CCD lập tức chụp ảnh vết lõm, phần mềm tự động đo 2 đường chéo d1, d2, hiển thị giá trị độ cứng HV (ví dụ: 732.6 HV1.0), tự động đánh giá OK/NG, tự động vẽ đường cong phân bố lớp thấm và xuất báo cáo nghiệm thu chuyên nghiệp sang file Word.

12. So sánh hiệu quả vận hành: Hệ thống Vickers tự động CCD vs Máy đo đọc mắt truyền thống

Bảng phân tích định lượng dưới đây chứng minh rõ ràng sự vượt trội mang tính quyết định của hệ thống đo quang học tự động CCD:

13. Nhận định chuyên gia xử lý nhiệt và phản hồi thực tế từ các trung tâm kiểm định QA/QC

Giám đốc Kỹ thuật tại một nhà máy sản xuất bánh răng truyền động xuất khẩu Châu Âu chia sẻ: “Trước đây việc đo biểu đồ chiều sâu lớp thấm carbon trên mỗi mẻ bánh răng nhiệt luyện tốn rất nhiều thời gian của kỹ sư QA vì phải nhìn mắt đo từng điểm một. Từ khi trang bị máy đo độ cứng Vickers tự động CCD có camera CCD và tính năng đo 20 điểm tự động, tốc độ kiểm tra tăng lên gấp 10 lần. Phần mềm tự động bắt vết lõm cực nhạy và xuất ngay báo cáo biểu đồ đường cong lớp thấm gửi trực tiếp cho khách hàng quốc tế, nâng cao tối đa uy tín chất lượng của nhà máy.”

14. Câu hỏi thường gặp (FAQ) về máy đo độ cứng Vickers tự động CCD
