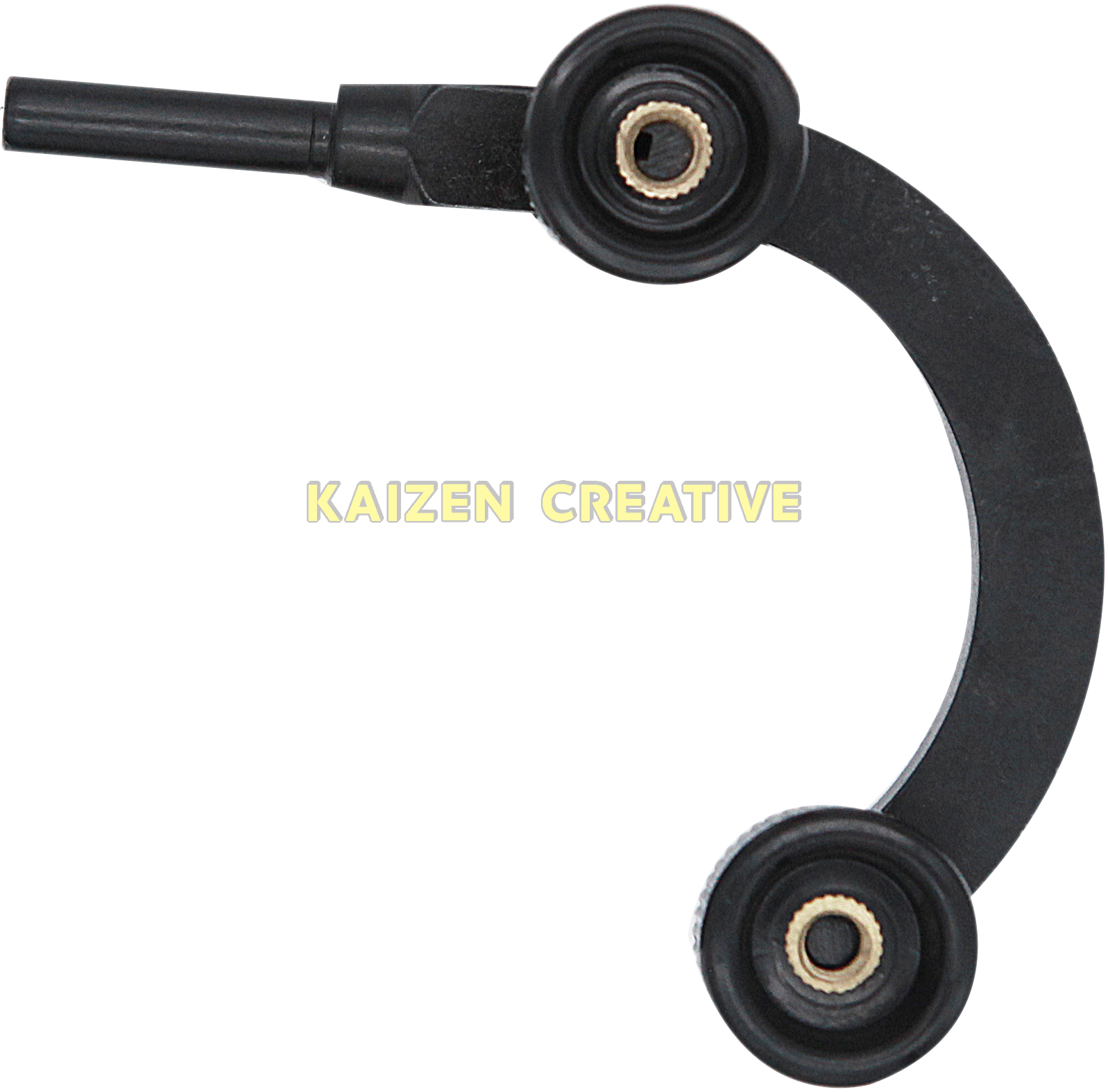

Đồ gá rà tâm đồng hồ so hình móng ngựa cán phi 8mm nhịp 58mm thép tôi cứng Werka 220-8296

Trong các phân xưởng gia công phay CNC chính xác cao và chế tạo khuôn mẫu phức tạp, việc rà tâm lỗ tròn, rà tâm cốt trục định vị hoặc xác lập gốc tọa độ gia công G54 trực tiếp bằng trục chính máy phay là công đoạn đòi hỏi sự chuẩn xác và tốc độ nhanh nhất. Tuy nhiên, khi trục chính máy phay đang gắn sẵn dao phay ngón hoặc bầu kẹp dao cồng kềnh, các thanh gá thẳng thông thường sẽ bị vướng cấn dao cụ, buộc người thợ phải tháo dao ra rất mất thời gian hoặc khi quay tròn trục chính thì đồng hồ so bị va quẹt làm gãy ty đo.

Để giải quyết triệt để vấn đề vướng cấn dao cụ, ôm vòng thông thoáng qua bầu kẹp dao và quét tròn 360 độ rà tâm lỗ cực nhanh nhờ thiết kế thân cung cong hình móng ngựa nhịp mở rộng 58mm kết hợp cán kẹp phi 8mm bằng thép tôi cứng nhuộm đen, dòng sản phẩm **đồ gá rà tâm đồng hồ so Werka 220-8296** (Centering Holder) là giải pháp kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu trúc thân cong móng ngựa thông minh, cơ cấu 2 khớp xoay độc lập, độ cứng vững triệt tiêu rung lắc quán tính và quy trình rà tâm chuẩn lường.

Sở hữu **đồ gá rà tâm đồng hồ so Werka 220-8296** chính hãng của Đức mang lại năng lực định tâm phôi thần tốc và an toàn tuyệt đối cho mọi máy phay CNC, giúp phân xưởng tiết kiệm hàng giờ chuẩn bị phôi và nâng cao năng suất gia công vượt bậc.

Nỗi đau rà tâm vướng dao: Sự bất tiện khi dùng thanh gá thẳng rà tâm trục chính CNC

Khi người thợ vận hành máy phay CNC cần xác định tâm của một lỗ tròn phôi đúc hoặc rà tâm lỗ hoa trên đồ gá gia công.

Người thợ phải quay trục chính máy phay 360 độ bằng tay để đầu đo đồng hồ so quét quanh thành lỗ.

Nếu sử dụng các thanh gá kẹp thẳng thông thường, thân thanh gá thẳng tắp sẽ bị cấn đụng trực tiếp vào lưỡi dao phay hoặc đài kẹp dao đang gắn sẵn trên trục máy.

Người thợ bắt buộc phải dùng cờ lê tháo dao phay ra khỏi bầu kẹp collet rồi mới gắn được thanh gá thẳng vào.

Sau khi rà tâm xong, lại phải gắn dao phay trở lại và tiến hành set lại chiều dài dao (Z-offset) từ đầu.

Quy trình tháo lắp dao lặp đi lặp lại này làm tiêu tốn từ 15 đến 20 phút cho mỗi lần gá đặt phôi mới, làm đình trệ nghiêm trọng tiến độ gia công.

Nếu cố tình quay rà khi chưa tháo dao, thanh gá thẳng rất dễ va quẹt vào phôi làm gãy gập cần đo đồng hồ so đắt tiền.

Mặt khác, việc dùng mỏ kẹp của thước cặp cơ khí cũng không thể tìm được tâm hình học động của lỗ tròn này.

Chính sự bất tiện tốn thời gian này đòi hỏi giải pháp thân cong móng ngựa từ **đồ gá rà tâm đồng hồ so Werka 220-8296**.

Sử dụng **đồ gá rà tâm đồng hồ so Werka 220-8296** giúp người thợ rà tâm lỗ cực nhanh mà không cần tháo dao phay.

Trang bị **đồ gá rà tâm đồng hồ so Werka 220-8296** là bảo chứng cho năng suất và sự an toàn khi vận hành máy phay CNC.

Thân cung cong hình móng ngựa nhịp 58mm – Ôm vòng qua dao cụ không lo va quẹt

Werka đã mang lại giải pháp hình học thông minh với thiết kế thân gá uốn cong hình bán nguyệt móng ngựa (Horseshoe U-shape).

Khoảng cách vòm cong nhịp mở rộng giữa hai đầu khớp kẹp lên tới **L = 58mm**.

Khoảng hở vòm cong 58mm tạo ra một hành lang không gian rộng rãi, ôm vòng qua dao phay ngón, mũi khoan hoặc bầu dao collet đang gắn trên trục chính.

Đầu đo đồng hồ so chân gập vươn ra ngoài và chúc xuống vị trí đo mà không hề chạm vào dao cụ.

Người thợ thoải mái quay tròn trục chính $360^\circ$ xung quanh phôi gia công để quét tròn thành lỗ mà không sợ bất kỳ sự va chạm cơ học nào.

Tiết kiệm 100% thời gian tháo lắp và set dao, giúp hoàn tất công đoạn rà tâm phôi G54 chỉ trong vòng chưa đầy 1 phút.

Sự đột phá về kết cấu thân cong trên **đồ gá rà tâm đồng hồ so Werka 220-8296** đem lại hiệu suất vượt bậc cho tổ máy CNC.

Cán kẹp tiêu chuẩn phi 8mm dài 24mm – Lắp vừa khít collet ER trục chính máy phay

Đồ gá sở hữu cán kẹp hình trụ tròn tiêu chuẩn quốc tế đường kính **phi 8mm (b = Φ8mm)** và chiều dài **a = 24mm**:

Đường kính cán phi 8mm được mài vô tâm đồng tâm tuyệt đối, lắp vừa khít 100% vào các bầu kẹp collet ER16, ER20, ER25, ER32 phi 8mm trên trục chính máy phay.

Chiều dài cán 24mm đảm bảo diện tích tiếp xúc kẹp sâu và chắc chắn trong lòng collet, không bị tuột trượt khi quay rà.

Đồng thời cán phi 8mm tương thích hoàn hảo với các đồ gá kẹp trên bàn xe dao máy tiện và chân đế từ nam châm.

Thân cán thép đặc kiên cố chịu lực xoắn và lực uốn cao, triệt tiêu hoàn toàn rung động quán tính khi quay trục chính.

Đảm bảo chuyển động quay tròn của trục máy truyền nguyên vẹn và đồng tâm tuyệt đối tới tiếp điểm đo của đồng hồ so.

Sự cứng vững hoàn hảo về mặt kết cấu của **đồ gá rà tâm đồng hồ so Werka 220-8296** mang lại độ ổn định cơ học vượt trội ngoài xưởng máy.

Cơ cấu 2 khớp xoay bản lề độc lập – Định vị góc tiếp xúc và góc nhìn mặt số hoàn hảo

Đồ gá được tích hợp 2 khớp bản lề xoay độc lập ở cả hai đầu vòm cong móng ngựa có trục ren khóa cứng riêng biệt:

1. Khớp xoay ở gốc cán phi 8mm: Cho phép điều chỉnh khoảng cách vươn xa và góc nghiêng của toàn bộ thân cong móng ngựa so với trục chính.

2. Khớp xoay ở đầu kẹp đồng hồ: Tích hợp lỗ kẹp phi 4mm (c = Φ4mm) và ngàm rãnh đuôi én Dovetail, cho phép xoay chỉnh hướng mặt số đồng hồ so và góc tiếp xúc của đầu đo đòn bẩy.

Người thợ dễ dàng căn chỉnh mặt kính hiển thị của đồng hồ so luôn hướng thẳng vào vị trí đứng quan sát của mình khi quay rà.

Các ốc khóa lục giác chìm cỡ lớn bằng thép tôi cứng siết êm nhưng khóa cứng ngắc 100%, không bị lỏng trôi góc khi quay trục.

Loại bỏ hoàn toàn sai số góc Cosine, giúp người thợ đọc chính xác từng vạch chia micromet một cách thuận tiện nhất.

Sự linh hoạt tối đa của 2 khớp xoay trên **đồ gá rà tâm đồng hồ so Werka 220-8296** đem lại độ tự do định vị tuyệt đối ngoài hiện trường.

Vật liệu thép hợp kim tôi cứng nhuộm đen – Chống gỉ dầu tưới nguội và chống rung rơ

Toàn bộ thân vòm móng ngựa và cán kẹp được gia công đúc nguyên khối từ thép hợp kim chất lượng cao của Đức và trải qua công nghệ nhiệt luyện tôi cứng chuyên sâu.

Độ cứng bề mặt cao giúp thân gá chống trầy xước, không bị cong võng khi chịu lực kẹp collet và lực ly tâm khi quay rà.

Bề mặt được xử lý bằng công nghệ nhuộm đen oxy hóa cao cấp (Black burnished finish) tạo lớp màng bảo vệ đen bóng lì sang trọng.

Kháng ăn mòn hoàn hảo trước các dung dịch dầu mài làm mát tưới nguội máy phay CNC, không bị ố rỉ sét qua thời gian.

Các lỗ kẹp và khớp bản lề duy trì độ trơn tru và kích thước chuẩn xác suốt nhiều năm làm việc liên tục trong xưởng.

Độ bền cơ học vượt thời gian của **đồ gá rà tâm đồng hồ so Werka 220-8296** đảm bảo giá trị đầu tư lâu dài cho doanh nghiệp.

Thông số kỹ thuật đồ gá rà tâm đồng hồ so Werka 220-8296

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng đồ gá rà tâm hình móng ngựa hãng Werka Đức:

Model **đồ gá rà tâm đồng hồ so Werka 220-8296** có nhịp vòm cong 58mm, cán kẹp phi 8mm, lỗ kẹp phi 4mm và rãnh đuôi én chính xác cao.

Sản phẩm được đóng gói bảo quản trong hộp carton chuyên dụng, sản xuất theo quy chuẩn dung sai nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **đồ gá rà tâm đồng hồ so Werka 220-8296** giúp xưởng cơ khí xử lý dễ dàng các bài toán rà tâm lỗ và rà cạnh phôi trên máy phay CNC.

Quy trình 5 bước rà tâm lỗ tròn 360 độ trên máy phay CNC bằng đồ gá móng ngựa

Để rà tìm tâm lỗ phôi tròn trên máy phay CNC đúng kỹ thuật và nhanh chóng, anh em thực hiện theo 5 bước sau:

Bước 1: Lắp cán gá vào collet: Đưa cán trụ phi 8mm của đồ gá vào collet ER phi 8mm trên trục chính máy phay CNC, siết chặt đai ốc vừa tay.

Bước 2: Gắn đồng hồ so chân gập: Trượt rãnh đuôi én của đồng hồ so vào ngàm kẹp ở đầu vòm móng ngựa, siết nhẹ ốc khóa ngàm.

Bước 3: Căn chỉnh vị trí vòm cong: Xoay 2 khớp bản lề để thân vòm móng ngựa ôm vòng qua dao phay, đưa đầu bi đo tiếp xúc nhẹ vào thành trong lỗ phôi.

Bước 4: Siết khóa cố định góc: Dùng lục giác siết chặt 2 ốc khóa bản lề để cố định cứng cáp toàn bộ cơ cấu đồ gá.

Bước 5: Quay rà tâm 360 độ: Dùng tay quay nhẹ trục chính máy phay 1 vòng $360^\circ$, quan sát kim đồng hồ và dịch chuyển bàn máy X/Y cho đến khi kim đồng hồ đứng yên không nhảy vạch.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa thân cong móng ngựa 58mm và cán kẹp phi 8mm giúp **đồ gá rà tâm đồng hồ so Werka 220-8296** trở thành phụ kiện định tâm số 1 cho máy phay CNC.

Đầu tư trang bị **đồ gá rà tâm đồng hồ so Werka 220-8296** giúp doanh nghiệp tiết kiệm 80% thời gian rà gá chuẩn bị phôi trên máy phay.

Độ bền cơ học vượt thời gian của **đồ gá rà tâm đồng hồ so Werka 220-8296** mang lại sự an tâm tuyệt đối trong từng ca vận hành máy CNC.

Ứng dụng thực tế ngoài hiện trường rà tâm phôi CNC và rà độ đồng tâm lỗ

Phụ kiện **đồ gá rà tâm đồng hồ so Werka 220-8296** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Gá đồng hồ so đòn bẩy lên trục chính máy phay CNC để rà tâm lỗ tròn, rà tâm trụ cốt và xác lập gốc tọa độ gia công G54.

Kiểm tra độ đồng tâm giữa trục chính máy phay với lỗ phôi đúc, lỗ gá bạc đạn trong lòng thân máy công nghiệp.

Rà soát độ đảo hướng tâm và độ vuông góc của các mặt bích tròn xoay trên máy doa ngang và máy tiện CNC.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **đồ gá rà tâm đồng hồ so Werka 220-8296** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán định tâm trục chính phức tạp nhất.

Sản phẩm phù hợp với những ai?

Đồ gá rà tâm móng ngựa Werka 220-8296 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Thợ vận hành máy phay CNC, máy doa lỗ chuyên rà gá tâm phôi và đồ gá kiểm tra hàng ngày.

Kỹ thuật viên phòng QC/KCS, thợ khuôn mẫu cần công cụ định tâm nhanh chóng để kiểm tra độ đồng trục chi tiết.

Các xưởng cơ khí gia công chính xác muốn trang bị đồ gá định tâm chuẩn hóa cho toàn bộ máy phay trong phân xưởng.

Sở hữu **đồ gá rà tâm đồng hồ so Werka 220-8296** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn tối ưu hóa thời gian đứng máy của thợ phay nên trang bị đồ gá rà tâm móng ngựa Werka.

Lưu ý khi sử dụng và cách bảo quản đồ gá rà tâm để duy trì độ chính xác

Để đảm bảo đồ gá luôn duy trì độ cứng vững và các khớp xoay trơn tru, người dùng cần lưu ý các quy tắc cơ bản sau:

Chỉ dùng lục giác siết vừa đủ chặt các ốc khóa bản lề, tuyệt đối không siết quá lực làm trờn ren ốc.

Chỉ quay trục chính bằng tay ở tốc độ chậm khi rà tâm, tuyệt đối không bật trục chính máy chạy tự động ở tốc độ cao (RPM lớn) khi đang gắn đồ gá.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau hết dầu tưới nguội và bụi mạt kim loại bám trên thân móng ngựa và cán phi 8mm.

Bảo quản đồ gá trong hộp chuyên dụng khô ráo khi không sử dụng để bảo vệ lớp nhuộm đen chống oxy hóa.

Vệ sinh định kỳ **đồ gá rà tâm đồng hồ so Werka 220-8296** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Thoa một lớp dầu bảo quản mỏng lên thân thép nếu lưu kho thời gian dài trên 6 tháng.

Các câu hỏi thường gặp khi sử dụng đồ gá rà tâm đồng hồ so Werka 220-8296

Kết luận

**Đồ gá rà tâm đồng hồ so Werka 220-8296** hình móng ngựa cán phi 8mm nhịp vòm cong 58mm bằng thép tôi cứng nhuộm đen là phụ kiện định tâm chuyên biệt, chính xác và tiện lợi hàng đầu cho máy phay CNC. Thiết kế thân cong móng ngựa thông minh ôm vòng qua dao cụ kết hợp 2 khớp xoay độc lập giúp người thợ rà tâm lỗ tròn 360 độ nhanh chóng, loại bỏ hoàn toàn thời gian tháo dao và đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **đồ gá rà tâm đồng hồ so Werka 220-8296** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
