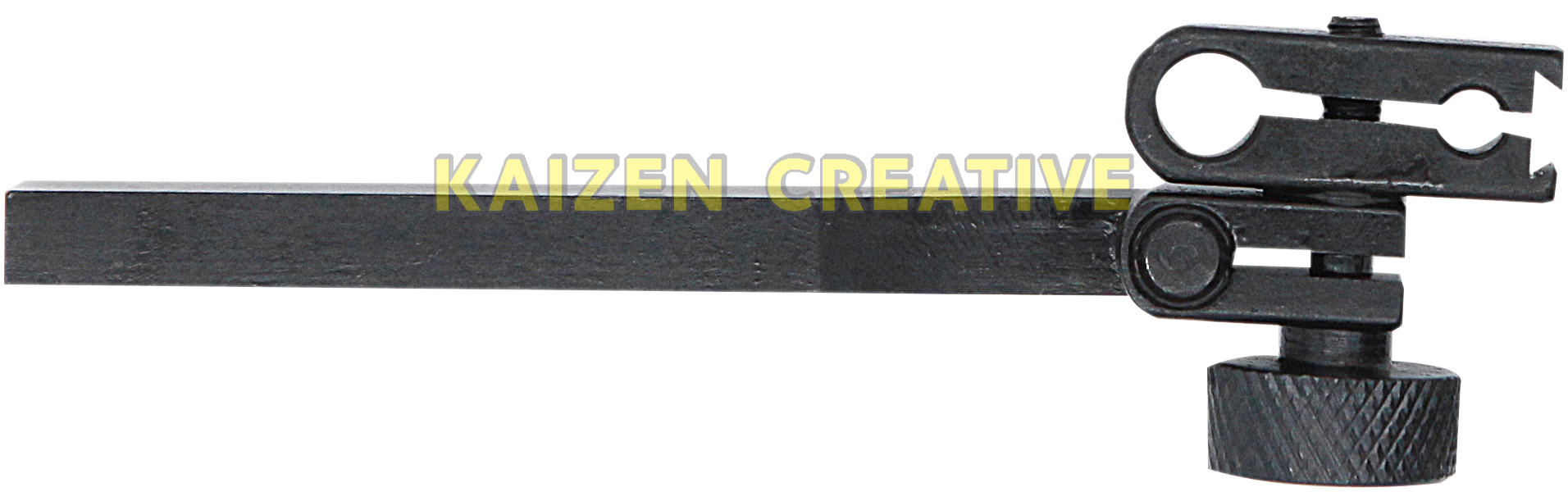

Cán gá kẹp đồng hồ so thân vuông 76x12x6mm lỗ phi 6/8mm và rãnh đuôi én thép tôi cứng Werka 220-8319

Trong các nguyên công tiện cơ khí chính xác, việc rà độ đảo mâm cặp 3 chấu, kiểm tra độ đồng tâm của phôi tròn xoay trên đài dao máy tiện hoặc gắn đồng hồ so chân gập lên ngàm trượt của thước đo cao luôn là các công đoạn kiểm soát dung sai hàng ngày của người thợ. Tuy nhiên, đài gá dao tiện và ngàm kẹp thước đo cao chỉ được thiết kế để kẹp giữ các cán thanh vuông dẹt chuẩn công nghiệp. Việc không có phụ kiện cán gá tương thích khiến người thợ gặp rất nhiều khó khăn, dễ làm rung lắc đồng hồ và gây sai lệch kết quả đo lường.

Để giải quyết triệt để vấn đề gá kẹp vững chắc trên đài dao máy tiện và thước đo cao, tích hợp đồng thời lỗ kẹp phi 6mm, phi 8mm và rãnh đuôi én cho mọi dòng đồng hồ so nhờ thiết kế thân cán vuông dẹt 76x12x6mm bằng thép tôi cứng nhuộm đen chống gỉ, dòng sản phẩm **cán gá kẹp đồng hồ so Werka 220-8319** là giải pháp đồ gá vạn năng số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu trúc cán vuông kiên cố, đầu kẹp đa năng 3 trong 1, cơ chế xoay bẻ góc linh hoạt và quy trình lắp đặt bảo dưỡng chuẩn lường.

Sở hữu **cán gá kẹp đồng hồ so Werka 220-8319** chính hãng của Đức mang lại năng lực gá kẹp kiên cố, chính xác tuyệt đối cho mọi thao tác rà phôi trên máy tiện và thước đo cao, đảm bảo chất lượng gia công đạt chuẩn xác cơ học kịch trần.

Nỗi đau gá đài dao máy tiện: Sự bế tắc khi kẹp đồng hồ so lên ổ dao tiện và thước đo cao

Khi người thợ tiện cần rà độ đồng tâm của phôi tròn kẹp trên mâm cặp hoặc rà độ đảo mặt đầu của bích tiện.

Vị trí gá kẹp lý tưởng và thuận tiện nhất chính là bắt trực tiếp đồng hồ so vào ổ đài gá dao (Tool post) của máy tiện.

Tuy nhiên, các ổ đài dao máy tiện tiêu chuẩn chỉ có rãnh kẹp hình chữ nhật dạng thanh vuông phẳng.

Nếu người thợ không có cán gá chuyên dụng mà dùng các chân đế từ gắn lên bàn xe dao, từ trường yếu và rung động cơ khí khi xe dao di chuyển dễ làm chân từ bị xê dịch trượt ngã.

Nếu dùng các thanh sắt tự chế chắp vá để kẹp ép đồng hồ so thì lực siết bu-lông đài dao dễ làm bẹp méo ty trượt phi 8mm của đồng hồ.

Tương tự khi gắn đồng hồ so chân gập lên ngàm kẹp của thước đo cao để rà mặt chuẩn, cán tròn thông thường bị xoay tròn không cố định được phương đo.

Mặt khác, việc sử dụng mỏ kẹp của thước cặp cơ khí cũng không thể thay thế cho thao tác rà kiểm độ đảo động này.

Chính sự bất cập thực tế này đòi hỏi giải pháp cán gá thân vuông chuyên dụng từ **cán gá kẹp đồng hồ so Werka 220-8319**.

Sử dụng **cán gá kẹp đồng hồ so Werka 220-8319** giúp người thợ kẹp chặt và an toàn đồng hồ so lên mọi đài dao máy tiện.

Trang bị **cán gá kẹp đồng hồ so Werka 220-8319** là bảo chứng cho sự vững chắc và độ chuẩn xác khi rà gá chi tiết máy tiện.

Thân cán vuông dẹt 76x12x6mm – Kẹp cứng vững 100% trên đài dao tiện và ngàm thước đo cao

Werka thiết kế phần thân cán gá dạng thanh chữ nhật phẳng tiêu chuẩn công nghiệp với kích thước **$76 \times 12 \times 6\text{mm}$ (Dài 76mm, Rộng 12mm, Dày 6mm)**.

Bề mặt cán được phay mài phẳng khôn đạt độ song song cao, ôm khít 100% vào rãnh đài dao máy tiện cơ khí và máy tiện CNC.

Chiều dài 76mm mang lại khoảng vươn xa lý tưởng, đưa đầu tiếp xúc đồng hồ so vươn tới sát tâm mâm cặp mà không bị cấn bàn xe dao.

Độ dày 6mm bản rộng 12mm vừa vặn tuyệt đối với ngàm kẹp phụ kiện của tất cả các dòng thước đo cao cơ khí và điện tử trên thị trường.

Thân thép đặc dày dặn triệt tiêu hoàn toàn hiện tượng rung rơ hay cong võng khi chịu lực tỳ nén từ phôi tròn xoay.

Người thợ thoải mái siết chặt bu-lông đài dao bằng cờ lê mà không lo thân cán bị móp méo hay biến dạng.

Sự kiên cố hoàn hảo về mặt kết cấu của **cán gá kẹp đồng hồ so Werka 220-8319** mang lại độ ổn định cơ học vượt trội ngoài xưởng máy.

Đầu kẹp đa năng 3 trong 1 – Tích hợp lỗ kẹp phi 6mm, phi 8mm và rãnh đuôi én

Werka đã mang lại giải pháp gá kẹp toàn diện bằng việc tích hợp cơ chế kẹp 3 trong 1 ngay tại đầu thanh gá:

1. Lỗ kẹp tiêu chuẩn phi 8mm (Φ8mm – Ký hiệu c): Kẹp vừa khít cuống gá phi 8mm của tất cả các dòng đồng hồ so kim và đồng hồ so điện tử chuẩn quốc tế.

2. Lỗ kẹp mở rộng phi 6mm (Φ6mm – Ký hiệu d): Tương thích hoàn hảo với các dòng đồng hồ so có thân ty nhỏ phi 6mm của Nhật Bản hoặc thiết bị đo vi mô.

3. Cặp rãnh đuôi én đối xứng (Dovetail slots): Ăn khớp chính xác với gờ đuôi én trên lưng và đầu của các loại đồng hồ so chân gập (đồng hồ so đòn bẩy).

Người thợ chỉ cần một cán gá duy nhất là có thể lắp đặt mọi chủng loại đồng hồ so sẵn có trong xưởng mà không cần mua thêm đầu chuyển đổi.

Cơ cấu ngàm kẹp dạng kẹp xẻ rãnh đàn hồi ôm đều chu vi thân đồng hồ, bảo vệ vỏ đồng hồ so không bị trầy xước hay móp méo khi siết chặt.

Sự tích hợp vạn năng trên **cán gá kẹp đồng hồ so Werka 220-8319** đem lại sự tiện lợi và linh hoạt tối đa cho thợ cơ khí.

Khớp xoay bản lề núm vặn khía nhám – Điều chỉnh góc nghiêng và khóa cứng tức thì

Đầu kẹp được liên kết với thân cán thông qua một khớp bản lề xoay góc chính xác cao có trục ren khóa cứng.

Khớp bản lề cho phép người thợ bẻ nghiêng gập góc đồng hồ so linh hoạt theo phương thẳng đứng hoặc phương ngang.

Dễ dàng điều chỉnh hướng đầu đo tiếp xúc vuông góc 90 độ với bề mặt phôi tròn xoay để loại bỏ hoàn toàn sai số Cosine.

Đai ốc núm vặn bằng thép có đường kính lớn được tiện rãnh khía nhám kim cương sâu, bám tay tuyệt đối dù tay dính dầu mỡ.

Chỉ cần dùng lực ngón tay siết nhẹ núm vặn là khóa cứng góc nghiêng 100%, không bị xê dịch hay rung lắc khi máy tiện quay.

Người thợ có thể nhanh chóng căn chỉnh góc đo chỉ trong vòng vài giây mà không cần dùng đến cờ lê hay lục giác hỗ trợ.

Sự tiện lợi của cơ cấu khóa trên **cán gá kẹp đồng hồ so Werka 220-8319** nâng cao đáng kể tốc độ chuẩn bị phôi trên máy tiện.

Vật liệu thép hợp kim tôi cứng nhuộm đen – Chống gỉ dầu tưới nguội và chống biến dạng

Toàn bộ cán gá và cụm đầu kẹp được gia công từ thép hợp kim chịu lực chất lượng cao của Đức và trải qua công nghệ nhiệt luyện tôi cứng chuyên sâu.

Độ cứng bề mặt cao giúp thân cán chống trầy xước, chống lún khi bị bu-lông đài dao máy tiện ép tỳ với lực kẹp lớn.

Bề mặt được xử lý bằng công nghệ nhuộm đen oxy hóa cao cấp (Black burnished finish) tạo lớp màng bảo vệ đen bóng lì sang trọng.

Lớp nhuộm đen thẩm thấu sâu vào thớ kim loại, kháng ăn mòn hoàn hảo trước các dung dịch dầu tưới nguội làm mát máy tiện CNC.

Không bị oxy hóa rỉ sét hay biến tính qua thời gian, giữ nguyên kích thước chuẩn xác suốt nhiều năm làm việc ngoài xưởng.

Độ bền cơ học vượt thời gian của **cán gá kẹp đồng hồ so Werka 220-8319** đảm bảo giá trị đầu tư lâu dài cho doanh nghiệp.

So sánh chuyên sâu giữa model Werka 220-8319 (12x6mm) và 7124-4 (9x9mm)

Để giúp anh em thợ cơ khí dễ dàng lựa chọn đúng chủng loại cán gá theo từng kích thước đài dao và ngàm kẹp:

1. Model Werka 220-8319 (Kích thước thân $76 \times 12 \times 6\text{mm}$): Thân hình chữ nhật dẹt bản rộng 12mm dày 6mm, là chuẩn mực tối ưu cho các đài dao tiện cơ khí đa năng và ngàm kẹp thước đo cao.

2. Model Werka 7124-4 (Kích thước thân $76 \times 9 \times 9\text{mm}$): Thân hình vuông $9\times 9\text{mm}$ đồng đều, thích hợp cho các ổ gá dao tiện nhỏ (máy tiện mini) hoặc rãnh gá vuông 9mm chuyên biệt.

Cả hai model đều sở hữu cụm đầu kẹp vạn năng 3 trong 1 (lỗ phi 6, phi 8 và rãnh đuôi én) cùng núm vặn khóa cứng tiện lợi.

Tùy theo kích thước rãnh đài dao của máy tiện trong xưởng, người dùng có thể linh hoạt lựa chọn model phù hợp nhất.

Thông số kỹ thuật cán gá kẹp đồng hồ so Werka 220-8319

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng cán gá kẹp đồng hồ so thân vuông hãng Werka Đức:

Model **cán gá kẹp đồng hồ so Werka 220-8319** có kích thước cán 76x12x6mm, lỗ kẹp phi 6/8mm, rãnh đuôi én, nhuộm đen chống gỉ chính xác cao.

Sản phẩm được đóng gói bảo quản trong hộp chuyên dụng, sản xuất theo quy chuẩn dung sai nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **cán gá kẹp đồng hồ so Werka 220-8319** giúp xưởng cơ khí xử lý dễ dàng các bài toán gá kẹp trên đài dao máy tiện và thước đo cao.

Quy trình 5 bước gá lắp đồng hồ so lên đài dao máy tiện đúng chuẩn

Để gá lắp cán kẹp lên đài dao máy tiện và căn chỉnh đồng hồ so đúng kỹ thuật, anh em thực hiện theo 5 bước sau:

Bước 1: Lắp cán gá vào đài dao: Đặt thân vuông 76x12x6mm vào rãnh đài gá dao máy tiện, siết chặt các bu-lông kẹp đài dao vừa tay.

Bước 2: Gắn đồng hồ so vào đầu kẹp: Đưa cuống đồng hồ so vào lỗ phi 8mm (hoặc trượt rãnh đuôi én của đồng hồ chân gập vào ngàm kẹp).

Bước 3: Nới lỏng núm vặn khớp xoay: Xoay nhẹ núm vặn khía nhám để điều chỉnh góc nghiêng của đồng hồ so theo phương đo mong muốn.

Bước 4: Căn chỉnh tiếp điểm tiếp xúc: Di chuyển bàn xe dao để đầu đo tiếp xúc nhẹ lên bề mặt phôi tròn xoay, đảm bảo kim đồng hồ có độ nén ban đầu khoảng 0.2mm.

Bước 5: Siết khóa núm vặn: Dùng tay siết chặt núm vặn để khóa cứng góc định vị, sau đó quay mâm cặp bằng tay để kiểm tra độ đảo phôi.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa thân cán vuông 12x6mm và đầu kẹp 3 trong 1 giúp **cán gá kẹp đồng hồ so Werka 220-8319** trở thành đồ gá số 1 cho máy tiện.

Đầu tư trang bị **cán gá kẹp đồng hồ so Werka 220-8319** giúp doanh nghiệp rút ngắn 50% thời gian rà gá phôi trên máy tiện cơ và tiện CNC.

Độ bền cơ học vượt thời gian của **cán gá kẹp đồng hồ so Werka 220-8319** mang lại sự an tâm tuyệt đối trong từng ca gia công chi tiết máy.

Ứng dụng thực tế ngoài hiện trường tiện trục và kiểm định thước đo cao

Phụ kiện **cán gá kẹp đồng hồ so Werka 220-8319** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Gá đồng hồ so lên đài dao máy tiện để rà độ tròn, độ đồng tâm và độ đảo mặt đầu của phôi kẹp trên mâm cặp.

Gắn đồng hồ so chân gập lên ngàm kẹp của thước đo cao để rà độ phẳng, độ cao bậc của chi tiết trên bàn map chuẩn.

Kẹp trên ê tô máy phay hoặc đồ gá kiểm tra để kiểm soát dung sai hình học của các sản phẩm cơ khí chính xác.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **cán gá kẹp đồng hồ so Werka 220-8319** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán gá kẹp đo lường phức tạp nhất.

Sản phẩm phù hợp với những ai?

Cán gá kẹp thân vuông Werka 220-8319 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Thợ tiện cơ khí, thợ vận hành máy tiện CNC chuyên rà gá phôi và kiểm tra độ đồng trục chi tiết tròn xoay.

Kỹ thuật viên phòng QC/KCS phụ trách kiểm tra kích thước bằng thước đo cao trên bàn map đá granite.

Các xưởng gia công tiện phay chính xác muốn chuẩn hóa đồ gá kẹp cho toàn bộ máy tiện trong phân xưởng.

Sở hữu **cán gá kẹp đồng hồ so Werka 220-8319** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị đồ gá bài bản cho thợ tiện nên lựa chọn cán gá thân vuông Werka để nâng cao năng suất.

Lưu ý khi sử dụng và cách bảo quản cán gá để duy trì độ chính xác

Để đảm bảo cán gá luôn duy trì độ phẳng của thân và ren vặn trơn tru, người dùng cần lưu ý các quy tắc cơ bản sau:

Chỉ dùng lực tay vặn chặt núm vặn khớp xoay, tuyệt đối không dùng kìm bấm làm hỏng rãnh khía nhám.

Tránh để thân cán va đập trực tiếp vào mâm cặp máy tiện khi trục chính đang quay với tốc độ cao.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau hết dầu làm mát và bụi mạt kim loại bám trên thân cán và các lỗ kẹp.

Bảo quản cán gá trong hộp đồ nghề khô ráo khi không sử dụng để bảo vệ lớp nhuộm đen chống oxy hóa.

Vệ sinh định kỳ **cán gá kẹp đồng hồ so Werka 220-8319** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Thoa một lớp dầu bảo quản mỏng lên thân thép nếu lưu kho thời gian dài trên 6 tháng.

Các câu hỏi thường gặp khi sử dụng cán gá kẹp đồng hồ so Werka 220-8319

Kết luận

**Cán gá kẹp đồng hồ so Werka 220-8319** thân vuông $76 \times 12 \times 6\text{mm}$ tích hợp lỗ kẹp phi 6mm, phi 8mm và rãnh đuôi én bằng thép tôi cứng nhuộm đen là phụ kiện đồ gá chuyên biệt, chính xác và tiện lợi hàng đầu cho ngành gia công cơ khí chính xác. Thiết kế thân vuông kiên cố kết hợp đầu kẹp đa năng 3 trong 1 giúp người thợ gá kẹp an toàn trên đài dao máy tiện và thước đo cao, rà gá độ đồng trục và độ đảo nhanh chóng, chuẩn xác đến từng micromet.

Hãy trang bị ngay **cán gá kẹp đồng hồ so Werka 220-8319** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
