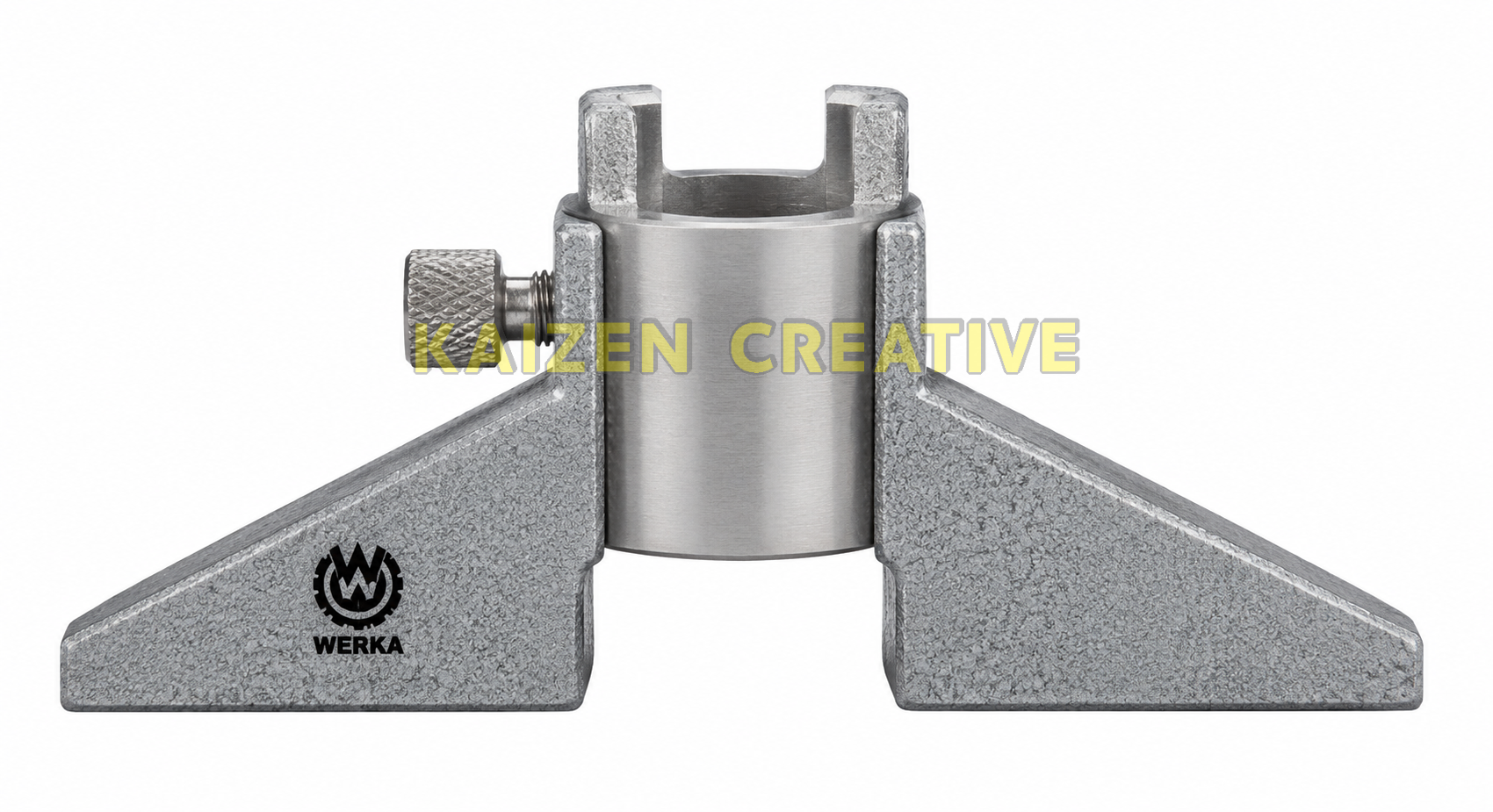

Đế Đo Sâu Werka WP-210-DB10 76.2mm – Ổn Định, Chính Xác

Đế đo sâu Werka WP-210-DB10 là phụ kiện Depth Base bằng stainless steel, được WERKA thiết kế để hỗ trợ thước cặp ổn định hơn khi thực hiện phép đo chiều sâu. Sản phẩm có kích thước tổng thể L = 76.2mm, a = 30mm, b = 16.2mm, trang bị stop screw và hướng tới những trường hợp người dùng cần tạo bề mặt tỳ rộng, chắc hơn ở khu vực miệng lỗ, rãnh hoặc bậc cần kiểm tra.

Điểm quan trọng nhất của đế đo sâu Werka WP-210-DB10 không phải tăng dải đo hay làm thước cặp tự động chính xác hơn. Vai trò của phụ kiện là tăng tính ổn định của thao tác đo sâu theo đúng mô tả catalog: “Suitable for calipers to increase the stability of depth measurement”. Khi thước được đặt vững hơn trên bề mặt chuẩn, người sử dụng có điều kiện kiểm soát tư thế đo tốt hơn.

Khác với một thước đo sâu độc lập, WP-210-DB10 không có màn hình, thang chia hay Reading riêng. Kết quả vẫn được đọc trên thước cặp đang sử dụng. Vì vậy khi lựa chọn phụ kiện, người mua cần đồng thời kiểm tra khả năng lắp với thước cặp thực tế, hình dạng bề mặt cần đo và yêu cầu kỹ thuật của phép kiểm tra.

Theo hình catalog bạn cung cấp, đế đo sâu Werka WP-210-DB10 được làm bằng stainless steel, có stop screw, kích thước 76.2×30×16.2mm và barcode 6972727959593.

Đế đo sâu Werka WP-210-DB10 là gì và tại sao đây không phải một dụng cụ đo độc lập?

Đế đo sâu Werka WP-210-DB10 thuộc nhóm phụ kiện dành cho thước cặp.

Catalog gọi sản phẩm là:

Depth Base.

Điều đó có nghĩa chức năng chính của sản phẩm là tạo thêm một bề mặt chuẩn để thước cặp tựa lên khi thực hiện phép đo sâu.

Nó không có:

màn hình,

thang Vernier,

cảm biến,

Reading riêng,

hay dải đo riêng theo nghĩa của một dụng cụ đo.

Kết quả cuối cùng vẫn phụ thuộc vào thước cặp mà người dùng lắp hoặc sử dụng cùng phụ kiện.

Vậy giá trị của phụ kiện nằm ở đâu?

Nằm ở độ ổn định của tư thế đo.

Khi đo chiều sâu bằng thanh depth rod của thước cặp, đáy thước cần tựa trên một bề mặt chuẩn.

Nếu diện tích tựa quá nhỏ hoặc bề mặt xung quanh vị trí đo không thuận lợi, thước có thể dễ:

• Nghiêng về một phía.
• Xoay quanh miệng lỗ.
• Trượt khỏi bề mặt chuẩn.
• Khó giữ vuông góc với phương đo.
• Thay đổi tư thế trong lúc người dùng đọc kết quả.

Một Depth Base giúp mở rộng khu vực tựa và hỗ trợ giảm các vấn đề thao tác đó.

Tại sao đo sâu bằng thước cặp đôi khi cần một đế tỳ rộng hơn?

Một phép đo chiều sâu nhìn qua khá đơn giản.

Đặt thước trên miệng lỗ.

Đẩy thanh đo sâu xuống.

Chạm đáy.

Đọc kết quả.

Nhưng trong thực tế, vấn đề thường xuất hiện ngay ở bước đầu tiên:

thân thước đang tựa trên bề mặt nào?

Tình huống 1 – miệng lỗ nhỏ

Nếu vùng tựa quanh miệng lỗ hẹp, đáy thước cặp có thể không được hỗ trợ tốt.

Tình huống 2 – rãnh có bề mặt chuẩn nhỏ

Người vận hành có thể khó giữ thân thước ổn định trong suốt quá trình hạ thanh đo sâu.

Tình huống 3 – cần đo lặp lại nhiều chi tiết

Nếu mỗi lần đặt thước một tư thế khác nhau, khả năng lặp lại thao tác của người dùng có thể giảm.

Đế đo sâu Werka WP-210-DB10 được thiết kế để hỗ trợ chính vấn đề này bằng cách tăng độ ổn định của phép đo sâu.

Đế đo sâu Werka WP-210-DB10 hoạt động như thế nào?

Nguyên lý sử dụng của đế đo sâu Werka WP-210-DB10 khá trực quan.

Đế tạo một mặt tỳ rộng hơn cho khu vực đáy của thước cặp.

Khi thực hiện phép đo, người dùng có thể bố trí cụm thước và đế trên bề mặt chuẩn của chi tiết.

Thanh đo sâu của thước tiếp tục thực hiện chức năng đo như bình thường.

Nhưng thân thước được hỗ trợ bởi một nền tỳ có kích thước lớn hơn.

Điều gì không thay đổi?

Reading của thước không thay đổi.

Dải đo của thước không thay đổi.

Độ phân giải của thước không thay đổi.

Accuracy Error của thước không tự thay đổi.

Điều gì được cải thiện về thao tác?

Người sử dụng có thể dễ:

• Tạo mặt tựa ổn định.
• Giữ thân thước cân bằng hơn.
• Hạn chế nghiêng trong lúc đo.
• Đặt lại dụng cụ nhất quán hơn giữa nhiều phép đo.
• Kiểm soát tư thế thước thuận tiện hơn.

Stainless steel – vật liệu phù hợp với một phụ kiện thường xuyên tiếp xúc bề mặt chuẩn

Catalog xác nhận đế đo sâu Werka WP-210-DB10:

Made of stainless steel.

Đây là thông tin cần thiết bởi phần đáy của phụ kiện thường xuyên tiếp xúc trực tiếp với bề mặt chi tiết hoặc mặt chuẩn.

Không nên suy diễn thêm độ cứng

Catalog chỉ ghi stainless steel.

Không ghi:

hardened,

độ cứng HRC,

mác inox,

hay loại xử lý nhiệt.

Vì vậy bài viết không tự thêm các thông số này.

Bề mặt tiếp xúc vẫn cần được giữ sạch

Dù là stainless steel, nếu có:

phoi,

bụi,

dầu đặc,

bavia,

hoặc dị vật nằm giữa đế và mặt chuẩn,

tư thế đo vẫn có thể bị ảnh hưởng.

Do đó vệ sinh mặt đáy trước khi đo vẫn rất quan trọng.

Stop screw – chi tiết nhỏ giúp cố định phụ kiện khi lắp với thước

Catalog ghi đế đo sâu Werka WP-210-DB10 có:

With stop screw.

Đây là vít dùng cho cơ cấu giữ/cố định theo thiết kế phụ kiện.

Tại sao cần vít khóa?

Vì một Depth Base muốn hỗ trợ ổn định tốt thì vị trí tương đối giữa đế và thước cần được giữ chắc trong quá trình thao tác.

Stop screw giúp hạn chế việc phụ kiện tự dịch chuyển khi người dùng:

• Đặt thước lên chi tiết.
• Di chuyển thanh đo sâu.
• Nhấc thước lên để kiểm tra lại.
• Thực hiện nhiều phép đo liên tiếp.

Không nên siết quá mạnh

Vít khóa chỉ cần đủ để giữ phụ kiện theo đúng thiết kế.

Không nên coi nó như một bu-lông kết cấu cần siết lực lớn.

Kích thước 76.2×30×16.2mm – đừng nhầm đây là dải đo của WP-210-DB10

Đây là chi tiết dễ gây nhầm nhất trong catalog.

Bảng Art.No. ghi:

Range: 76.2×30×16.2mm.

Tuy nhiên ngay phía trên, bảng Overall Dimension xác nhận:

L = 76.2mm.

a = 30mm.

b = 16.2mm.

Do đó giá trị 76.2×30×16.2mm nên được hiểu là kích thước tổng thể của phụ kiện, không phải một dải đo giống Range của thước cặp.

Thông số kỹ thuật đế đo sâu Werka WP-210-DB10

Ứng dụng thực tế của đế đo sâu Werka WP-210-DB10

Đo chiều sâu lỗ

Khi bề mặt quanh miệng lỗ đủ phù hợp, đế đo sâu Werka WP-210-DB10 giúp tạo mặt tỳ rộng hơn cho thân thước cặp.

Đo chiều sâu rãnh

Trong những rãnh có miệng rộng nhưng mặt chuẩn khó giữ ổn định bằng đáy thước thông thường, Depth Base có thể hỗ trợ tư thế đo tốt hơn.

Kiểm tra bậc thấp hơn bề mặt chuẩn

Người dùng có thể dùng thanh đo sâu của thước cặp để xác định khoảng cách từ mặt chuẩn tới bề mặt thấp hơn nếu hình học cho phép.

QC nhiều chi tiết giống nhau

Khi phải lặp lại cùng một phép đo trên nhiều sản phẩm, việc có mặt tỳ rộng và ổn định có thể giúp thao tác được nhất quán hơn.

Đo ở chi tiết mà đáy thước cặp quá nhỏ

Đây là đúng vấn đề mà một Depth Base được tạo ra để hỗ trợ.

Ai nên chọn đế đo sâu Werka WP-210-DB10?

Người thường xuyên dùng thước cặp để đo sâu: đây là nhóm phù hợp nhất.

QC cần tăng tính ổn định của tư thế đo: phụ kiện được thiết kế đúng cho mục tiêu này.

Xưởng cơ khí thường đo lỗ, rãnh hoặc bậc: đáng cân nhắc nếu hình học chi tiết phù hợp.

Người muốn tận dụng thước cặp hiện có: có thể không cần mua ngay một depth gauge độc lập nếu yêu cầu công việc đơn giản và phụ kiện tương thích.

Người cần đế inox: vật liệu stainless steel đã được catalog xác nhận.

Khi nào WP-210-DB10 chưa chắc là phụ kiện phù hợp?

Khi thước cặp thực tế không tương thích: cần xác nhận kích thước lắp trước khi mua.

Khi yêu cầu đo sâu vượt khả năng của thước cặp: Depth Base không làm tăng hành trình thanh đo sâu.

Khi cần một dụng cụ đo sâu chuyên dụng độc lập: nên cân nhắc Depth Gauge phù hợp.

Khi bề mặt chuẩn quá nhỏ cho đế 76.2mm: phụ kiện có thể không thể tựa đúng vị trí.

Khi chi tiết có bề mặt cong hoặc nghiêng: phải kiểm tra phương pháp đo trước.

Khi yêu cầu Accuracy cao hơn thước cặp đang dùng: đổi Depth Base không tự cải thiện specification của thước.

Checklist trước khi mua Werka WP-210-DB10 – kiểm tra phụ kiện có thực sự phù hợp với thước đang dùng

1. Thước cặp hiện tại có thanh đo sâu không?
2. Cấu trúc thân thước có lắp được với Depth Base không?
3. Bề mặt chuẩn của chi tiết có đủ chỗ cho đế L = 76.2mm không?
4. Chiều cao/kích thước a = 30mm có ảnh hưởng không gian thao tác không?
5. Chi tiết cần đo có hình học phù hợp với phương pháp depth rod không?
6. Range của thước cặp có đủ cho chiều sâu cần kiểm tra không?
7. Accuracy của thước có đáp ứng tolerance không?
8. Có cần depth gauge chuyên dụng thay vì phụ kiện không?
9. Stop screw có thể cố định đúng trên thước đang dùng không?
10. Đã đối chiếu Art.No. WP-210-DB10 và barcode 6972727959593 chưa?

Cách sử dụng đế đo sâu Werka WP-210-DB10 để thao tác ổn định hơn

1. Làm sạch mặt đáy của Depth Base.
2. Làm sạch bề mặt chuẩn trên chi tiết.
3. Lắp thước cặp với đế theo cấu hình tương thích.
4. Giữ phụ kiện đúng vị trí và siết stop screw vừa đủ.
5. Kiểm tra thanh đo sâu có thể di chuyển tự do.
6. Đặt toàn bộ mặt đáy của đế lên bề mặt chuẩn.
7. Giữ đế phẳng, không để nghiêng.
8. Đưa thanh đo sâu xuống từ từ tới bề mặt cần kiểm tra.
9. Không ép thanh đo sâu quá mạnh.
10. Đọc kết quả trên thước cặp.
11. Lặp lại phép đo nếu cần kiểm tra độ ổn định của kết quả.

10 lỗi thường gặp khi dùng Depth Base với thước cặp

Nhầm 76.2×30×16.2mm thành dải đo: đây là kích thước tổng thể của phụ kiện.

Cho rằng đế làm thước chính xác hơn: Accuracy của thước cặp không tự thay đổi.

Không làm sạch mặt đáy: chỉ một mạt nhỏ cũng có thể ảnh hưởng tư thế tỳ.

Đặt đế chỉ chạm một phần mặt chuẩn: làm giảm lợi ích ổn định.

Để đế nghiêng: phương đo chiều sâu có thể không còn đúng.

Siết stop screw quá mạnh: chỉ cần đủ giữ phụ kiện.

Ép depth rod xuống đáy quá mạnh: không cần thiết.

Giả định tương thích mọi thước cặp: catalog chỉ ghi “Suitable for calipers”, không tuyên bố universal.

Dùng cho bề mặt cong mà không đánh giá phương pháp: đế cần mặt chuẩn phù hợp để phát huy tác dụng.

Dùng Depth Base thay cho Depth Gauge trong mọi trường hợp: hai giải pháp phục vụ nhu cầu khác nhau.

Bảo quản đế đo sâu Werka WP-210-DB10 – quan trọng nhất là giữ mặt tỳ sạch và phẳng

Với đế đo sâu Werka WP-210-DB10, bề mặt đáy chính là vùng ảnh hưởng trực tiếp tới khả năng tỳ ổn định.

Sau khi sử dụng nên lau sạch:

bụi,

dầu,

mạt gia công,

và các chất bẩn bám trên mặt đáy.

Không dùng phụ kiện làm vật kê.

Không dùng như đồ gá kẹp.

Không đập lên đế để điều chỉnh vị trí.

Không để các cạnh tiếp xúc va mạnh vào dụng cụ khác.

Stop screw cũng nên được giữ sạch để thao tác khóa không bị cản trở.

Khi không sử dụng, nên cất cùng thước cặp hoặc khu vực phụ kiện đo để tránh thất lạc.

Câu hỏi thường gặp về đế đo sâu Werka WP-210-DB10

Werka WP-210-DB10 là gì?

Là Depth Base – đế hỗ trợ thước cặp tăng độ ổn định khi đo chiều sâu.

Có phải thước đo sâu độc lập không?

Không. Đây là phụ kiện, không có Reading hoặc hệ hiển thị riêng.

Đế làm bằng vật liệu gì?

Catalog ghi stainless steel.

Có vít khóa không?

Có. WERKA ghi “With stop screw”.

Kích thước bao nhiêu?

76.2×30×16.2mm.

L bằng bao nhiêu?

L = 76.2mm.

a bằng bao nhiêu?

a = 30mm.

b bằng bao nhiêu?

b = 16.2mm.

76.2×30×16.2mm có phải Range đo không?

Không nên hiểu như dải đo. Bảng Overall Dimension xác nhận đây là các kích thước L, a và b của phụ kiện.

Có tăng Range của thước cặp không?

Không. Depth Base chỉ hỗ trợ độ ổn định khi đo sâu.

Có làm Accuracy của thước tốt hơn không?

Không nên khẳng định như vậy. Accuracy vẫn phụ thuộc vào thước cặp, phương pháp đo và điều kiện sử dụng.

Có dùng được với mọi thước cặp không?

Catalog chỉ ghi phù hợp cho calipers để tăng độ ổn định của phép đo sâu, không ghi universal. Nên kiểm tra khả năng lắp với thước thực tế.

Có dùng pin không?

Không. Đây là phụ kiện cơ khí.

Có Reading 0.01mm không?

Không. Reading phụ thuộc vào thước cặp sử dụng cùng phụ kiện.

Barcode của WP-210-DB10 là gì?

6972727959593.

Đế đo sâu Werka WP-210-DB10 – một phụ kiện nhỏ giải quyết đúng vấn đề lớn nhất của phép đo sâu: giữ thước ổn định

Đế đo sâu Werka WP-210-DB10 được làm bằng stainless steel, có stop screw và kích thước tổng thể 76.2×30×16.2mm theo catalog.

Sản phẩm không làm thước cặp đo xa hơn.

Không làm độ chia nhỏ hơn.

Không tạo ra màn hình mới.

Không thay đổi Accuracy Error của thước.

Vai trò của phụ kiện đơn giản hơn nhiều:

tạo một bề mặt tỳ ổn định hơn cho phép đo chiều sâu.

Nhưng chính sự đơn giản đó lại giải quyết một vấn đề rất thực tế.

Khi đáy thước cặp quá nhỏ, người dùng có thể khó giữ dụng cụ cân bằng trên miệng lỗ.

Khi mặt chuẩn hẹp, thước có thể dễ nghiêng.

Khi phải đo lặp lại nhiều chi tiết, mỗi lần đặt thước một tư thế khác nhau có thể làm quy trình thiếu nhất quán.

Đế đo sâu Werka WP-210-DB10 được tạo ra để hỗ trợ những tình huống như vậy.

Với chiều dài đế 76.2mm, sản phẩm tạo vùng tỳ rộng hơn so với đáy thân thước cặp thông thường.

Chiều cao a = 30mm và kích thước b = 16.2mm cần được kiểm tra với không gian lắp đặt thực tế.

Stop screw giúp giữ phụ kiện theo đúng vị trí lắp.

Vật liệu stainless steel phù hợp với vai trò của một phụ kiện thường xuyên tiếp xúc bề mặt chuẩn.

Tuy nhiên người mua cần tránh một suy nghĩ rất phổ biến:

“Gắn thêm đế thì thước sẽ chính xác hơn.”

Không hẳn.

Depth Base giúp cải thiện điều kiện thao tác và độ ổn định.

Specification đo vẫn đến từ thước cặp.

Nếu thước có Reading 0.05mm thì phụ kiện không biến nó thành thước 0.01mm.

Nếu Accuracy Error của thước không đáp ứng quy trình QC thì đổi đế cũng không giải quyết được giới hạn đó.

Vì vậy trước khi mua đế đo sâu Werka WP-210-DB10, người dùng nên trả lời ba câu hỏi:

Thước cặp của tôi có tương thích không?

Bề mặt cần đo có đủ chỗ để đế 76.2mm tựa phẳng không?

Vấn đề hiện tại có thật sự là thước thiếu ổn định khi đo sâu không?

Nếu câu trả lời là có, WP-210-DB10 là một phụ kiện đơn giản nhưng rất đúng mục đích.
