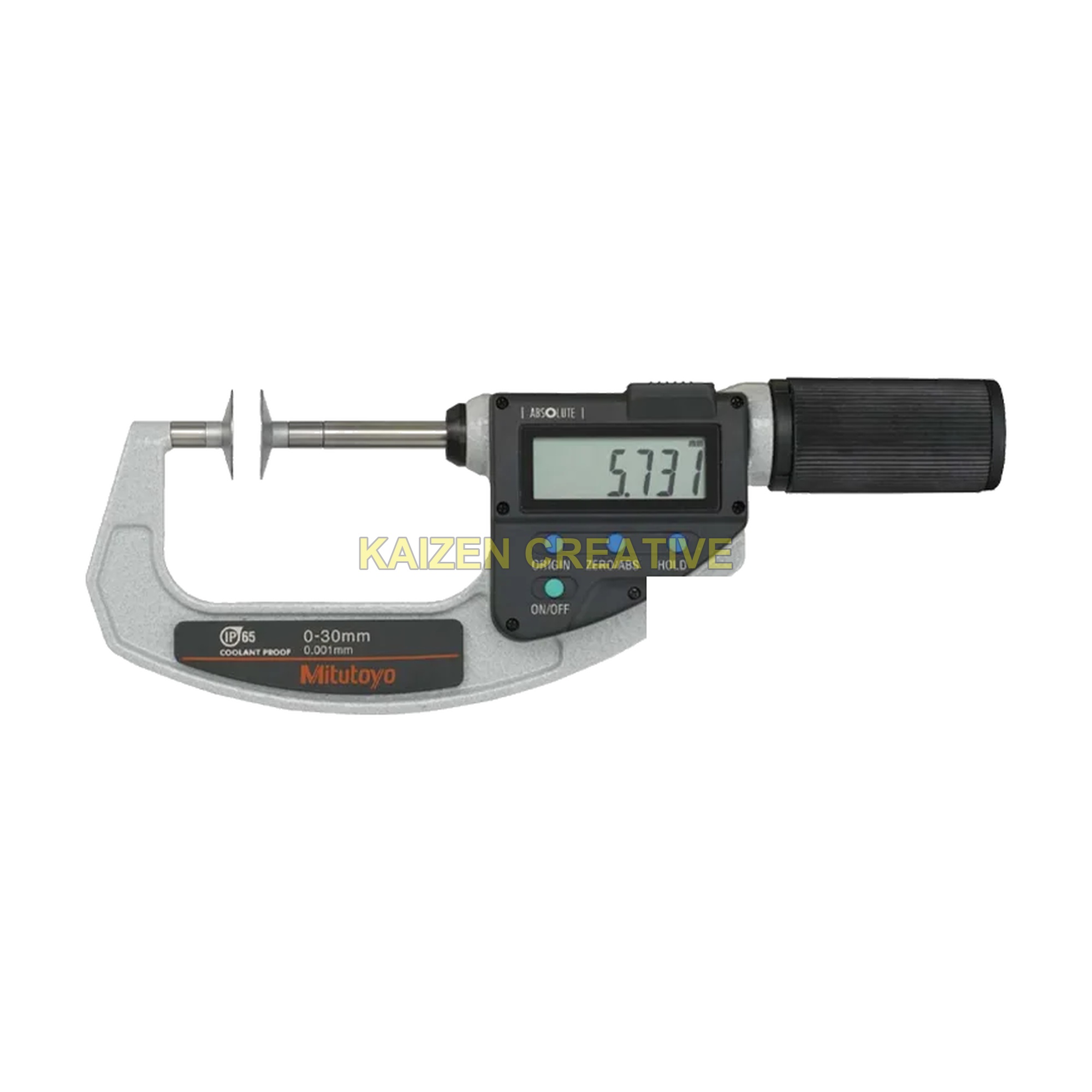

Panme đo ngoài điện tử đầu đĩa tròn series 369, 227
- Hãng sản xuất: Mitutoyo
- Xuất xứ: Nhật Bản
- Bảo hành: 12 tháng
- Dòng thước panme đo ngoài điện tử Mitutoyo series 369, 227 với thiết kế đầu đĩa tròn, trục đo không xoay triệt tiêu moment xoắn tác động lên phôi.
Dòng thước panme đo ngoài điện tử Mitutoyo series 369, 227 vói các đầu đo có dạng đĩa tròn, cho phép đo chiều dài khoảng pháp tuyến chung của bánh răng.
- Cho phép xác định khoảng cách giữa hai mặt prôfin răng khác nhau của bánh răng.
- Đầu đo không xoay giúp loại bỏ mô-men xoắn tác động lên chi tiết cần đo.
- Phạm vi đo được của bước răng: 0,5 đến 6 module.
- Bao gồm loại thước tiêu chuẩn và loại đo nhanh Quickmike.
- Cơ cấu bánh cóc (Ratchet Stop) cho phép kiểm soát lực đo, đảm bảo độ chính xác phép đo.
Thông số kỹ thuật:
| Metric | |||
| Order No | Range | Resolution | Accuracy |
| 369-250-30 | 0-25 mm | 0.001 mm | ±4µm |
| 369-251-30 | 25-50 mm | 0.001 mm | ±4µm |
| 369-252-30 | 50-75 mm | 0.001 mm | ±6µm |
| 369-253-30 | 75-100 mm | 0.001 mm | ±6µm |
| Quickmike type | |||
| 369-411-20 | 0-30 mm | 0.001 mm | ±4µm |
| 369-412-20 | 25-55 mm | 0.001 mm | ±4µm |
| Quickmike type adjustable measuring force | |||
| 227-221-20 | 0-15 mm | 0.001 mm | ±4µm |
| 227-223-20 | 0-10 mm | 0.001 mm | ±4µm |
| Inch/Metric | |||
| Order No | Range | Accuracy | Remarks |
| 369-350-30 | 0-1in/ 0-25.4 mm | ±0.0002in | Digital model |
| 369-351-30 | 1-2 in/ 25.4-50.8 mm | ±0.0002in | Digital model |
| 369-352-30 | 2-3 in/ 50.8-76.2 mm | ±0.0003in | Digital model |
| 369-353-30 | 3-4 in/ 76.2-101.6 mm | ±0.0003in | Digital model |
| 369-421-20 | 0-1.2 in/ 0-30.48 mm | ±0.0002in | Quickmike type |
| 369-422-20 | 1-2.2 in/ 25.4-55.88 mm | ±0.0002in | Quickmike type |
