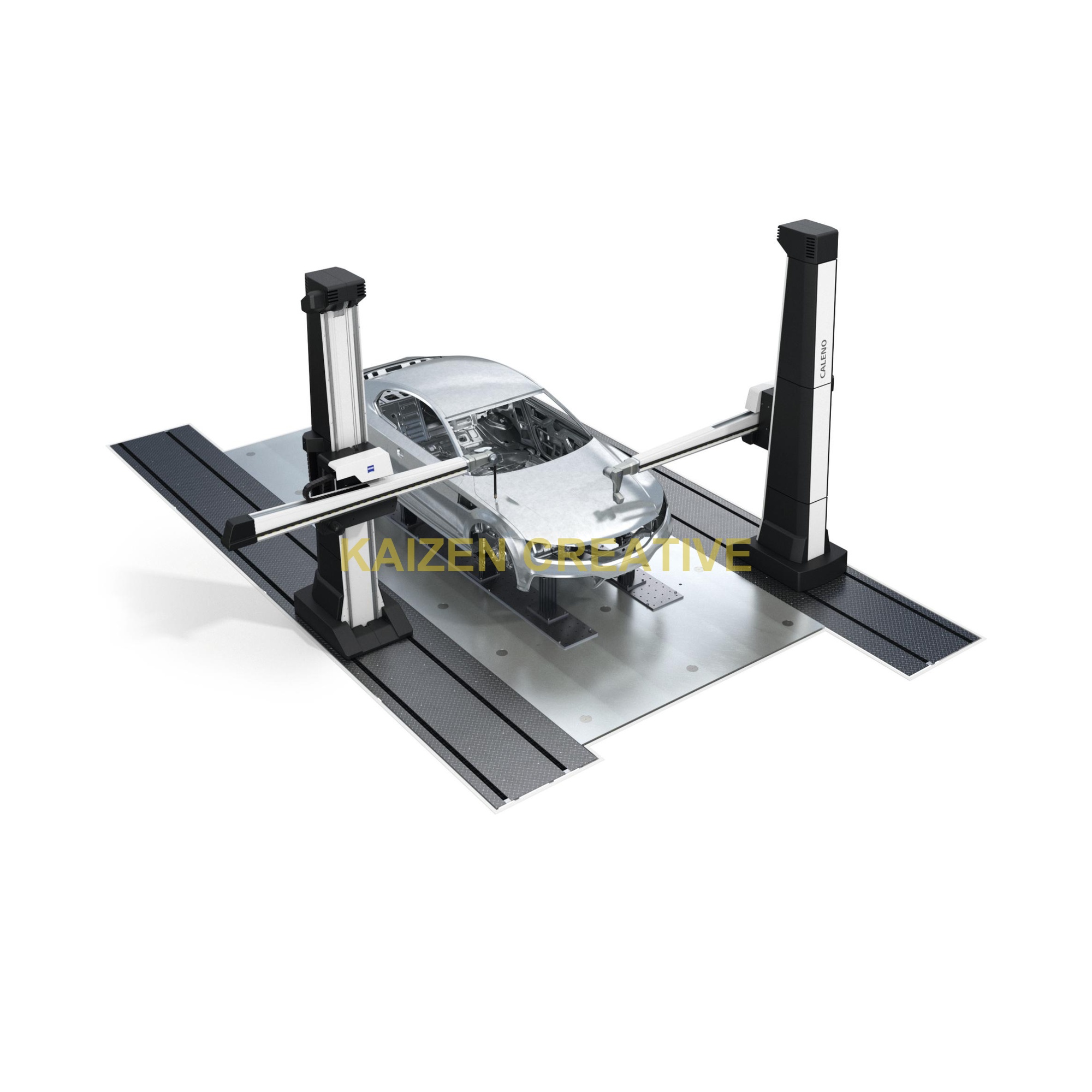

Máy Đo Tọa Độ CMM Cánh Tay Ngang ZEISS CALENO
1. Giới thiệu tổng quan hệ thống ZEISS CALENO
ZEISS CALENO là dòng máy đo tọa độ cánh tay ngang (Horizontal-Arm CMM) kết hợp hoàn hảo giữa công nghệ đo tiếp xúc và máy quét laser quang học, chuyên dụng cho đo kiểm thân vỏ ô tô (BIW), bảng táp-lô, kính chắn gió và phôi tấm dập kim loại cỡ lớn.
2. Tính năng công nghệ nổi bật
- Cấu hình cánh tay đơn hoặc cánh tay đôi (Dual Arm): Đo kiểm đồng thời cả hai bên thân xe ô tô giúp tăng gấp đôi năng suất kiểm tra.
- Lắp đặt ngang mặt sàn (Flush-floor): Dễ dàng đẩy xe gá phôi trực tiếp vào khu vực đo lường mà không bị cản trở.
- Tích hợp đầu quét quang học laser LineScan & đầu đo tiếp xúc: Linh hoạt chuyển đổi giữa quét mây điểm 3D toàn bộ bề mặt thân xe và đo tọa độ tiếp xúc các điểm chuẩn.
- Tốc độ di chuyển cao: Vận hành với tốc độ và gia tốc lớn giúp rút ngắn chu kỳ kiểm nghiệm sản xuất hàng loạt.
3. Thông số kỹ thuật chi tiết ZEISS CALENO
| Thông số kỹ thuật | Giá trị tiêu chuẩn (ZEISS CALENO) |
|---|---|
| Hành trình đo trục X | Từ 3000 mm đến hơn 10000 mm |
| Hành trình đo trục Y (Tầm với tay) | 1400 mm ~ 1800 mm (Mỗi cánh tay) |
| Hành trình đo trục Z | 1500 mm ~ 3000 mm |
| Độ chính xác đo lường (E0, MPE) | Từ 15 + L/50 µm |
| Cảm biến hỗ trợ | ZEISS LineScan, ZEISS RST-P, ZEISS RDS |
Ứng dụng: Ngành sản xuất ô tô (thân vỏ BIW, khung xe), khuôn dập tấm kim loại lớn và linh kiện đúc nhựa nội thất.
