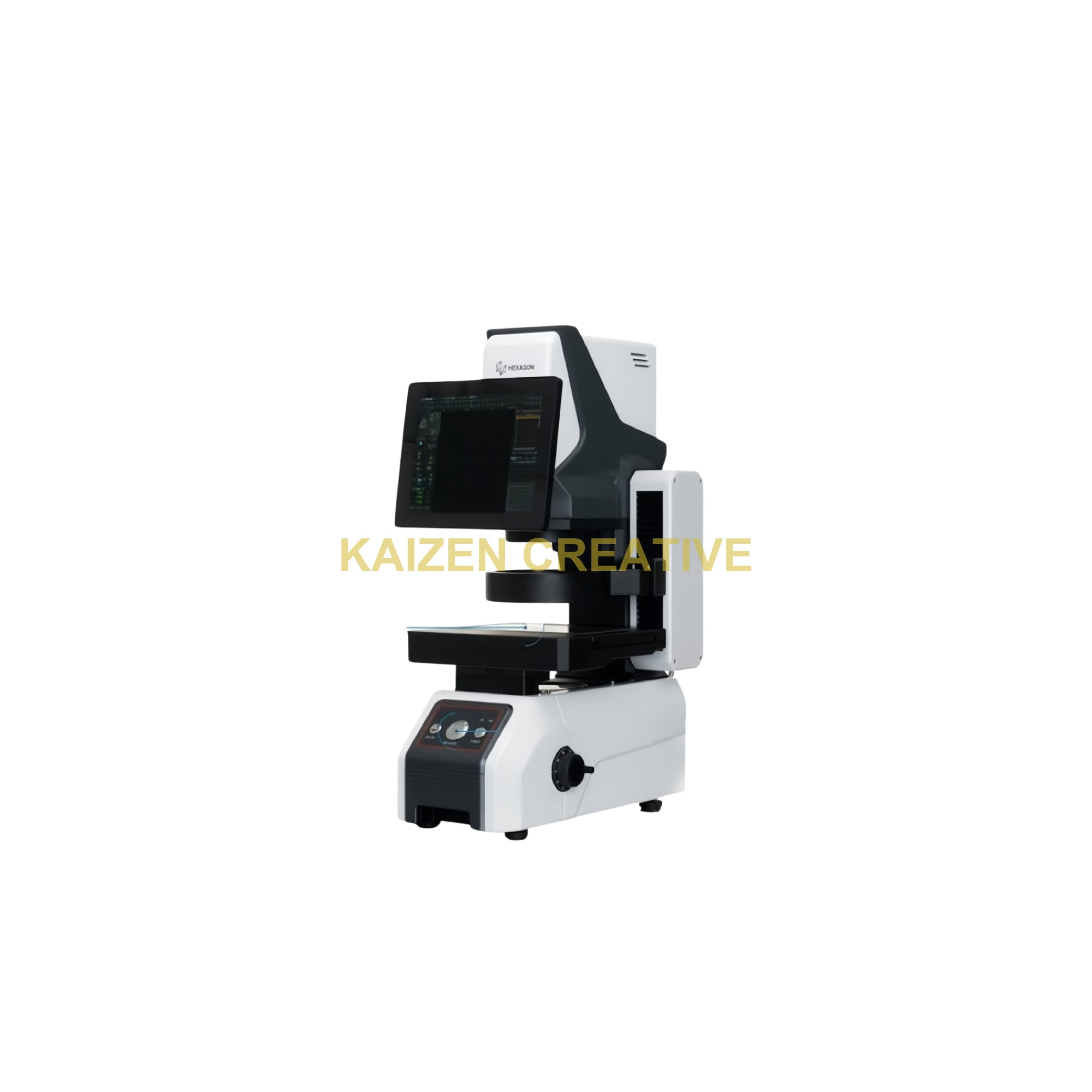

Máy Đo Nhanh Bằng Hình Ảnh Hexagon OPTIV SCOPE 2020 Max

1. Giới thiệu tổng quan hệ thống Hexagon OPTIV SCOPE 2020 Max

Hexagon OPTIV SCOPE 2020 Max là dòng máy đo nhanh kích thước hình ảnh 2D tiên tiến từ Hexagon Manufacturing Intelligence. Thiết bị được trang bị cảm biến CMOS 20MP kết hợp thấu kính viễn tâm kép (Double Telecentric Lens) cỡ lớn, cho phép đặt mẫu đo tùy ý trong trường nhìn mà không cần gá đặt hay căn chỉnh hướng chi tiết.

2. Tính năng công nghệ nổi bật

Đo siêu tốc “One-Click Measurement”: Tự động nhận diện mẫu, đo hàng trăm kích thước dung sai hình học của nhiều chi tiết cùng lúc chỉ với một lần nhấn nút.
Trường nhìn cực đại (Large FOV): Phạm vi trường nhìn lên đến 200 x 200 mm (4 góc R50), đáp ứng các chi tiết cơ khí chính xác, dập kim loại, linh kiện điện tử, khuôn mẫu kích thước lớn.
Cảm biến CMOS 20MP & Ống kính viễn tâm kép: Đảm bảo hình ảnh sắc nét, không bị biến dạng quang học ở các mép viền, độ sâu trường ảnh cực sâu giúp tự động lấy nét hoàn hảo.
Hệ thống chiếu sáng 4 vùng độc lập: Tích hợp vòng đèn LED 4 góc và nguồn sáng truyền suốt viễn tâm đáy (xanh/trắng) kiểm soát tối ưu độ tương phản đường biên.
Phần mềm phân tích thông minh: Tích hợp hơn 80 công cụ tính toán GD&T, tự động vẽ biểu đồ kiểm soát chất lượng SPC (Ca, Cp, Cpk) và xuất báo cáo PDF/Excel tức thì.

3. Thông số kỹ thuật chi tiết OPTIV SCOPE 2020 Max

Thông số kỹ thuật	Giá trị tiêu chuẩn (Model 2020 Max)
Cảm biến hình ảnh (Image Sensor)	20.0 Megapixel High-Resolution CMOS
Hệ thống quang học (Lens)	Double Telecentric Lens (Ống kính viễn tâm kép trường nhìn cực sâu)
Trường nhìn đo lường (Field of View)	Trường chính xác cao: 130 × 130 mm / Trường mở rộng: 200 × 200 mm (4 góc R50)
Độ chính xác phép đo	± 0.7 µm ~ ± 2.0 µm
Hành trình trục Z (Z Movement)	Hành trình 70 mm / Tùy chọn mở rộng lên đến 200 mm
Hệ thống chiếu sáng	Đèn chiếu bề mặt 4 góc LED + Đèn truyền dẫn đáy viễn tâm (Ánh sáng xanh/trắng)
Môi trường vận hành	Nhiệt độ: 10°C ~ 35°C \| Độ ẩm: 20% ~ 80% RH

Cam kết dịch vụ: Sản phẩm chính hãng Hexagon, cung cấp đầy đủ giấy tờ CO/CQ, hỗ trợ lắp đặt, hiệu chuẩn theo tiêu chuẩn ISO và đào tạo chuyển giao công nghệ tận nơi cho quý khách hàng.
