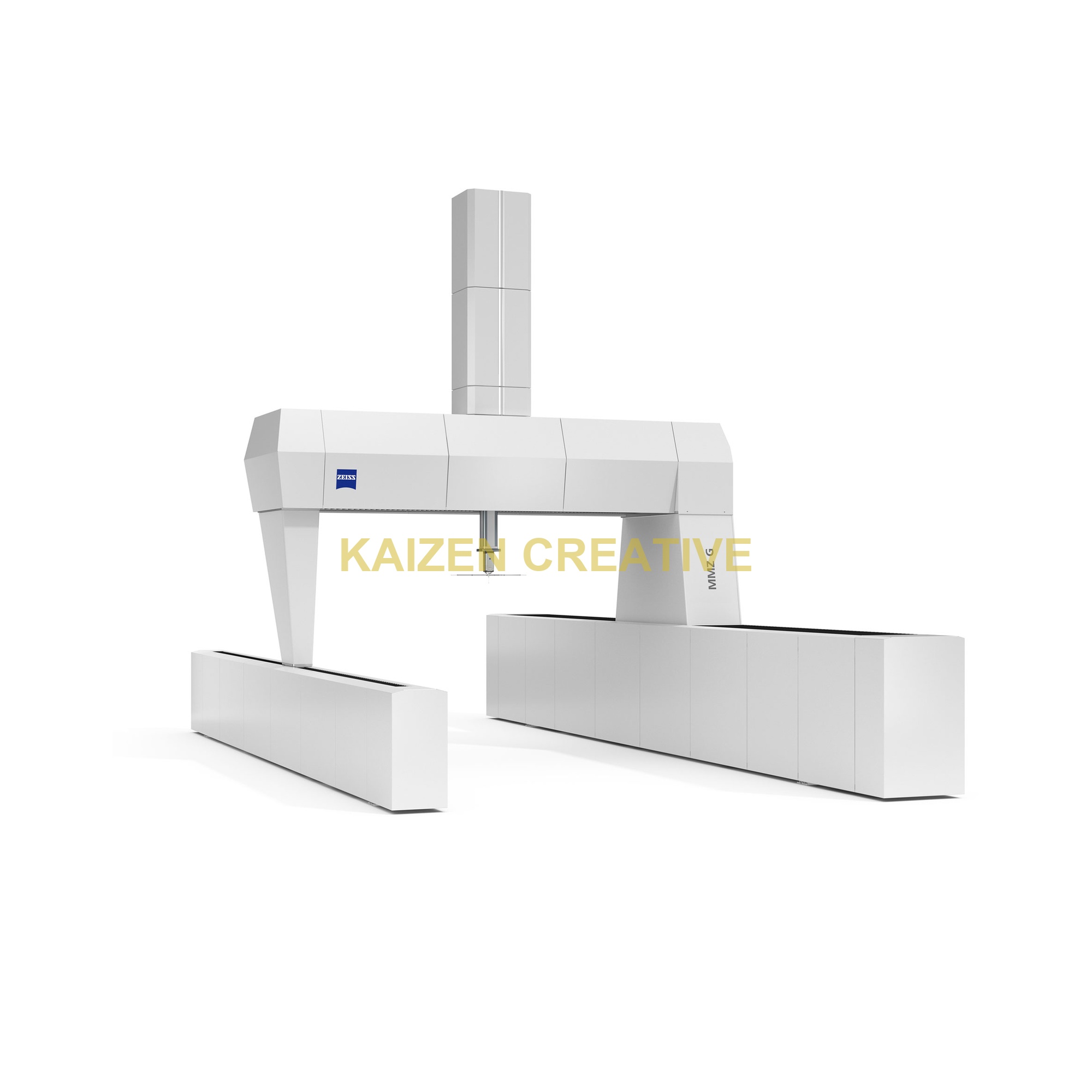

Máy Đo 3D CMM Cỡ Lớn Kiểu Cổng ZEISS MMZ G
1. Giới thiệu tổng quan hệ thống ZEISS MMZ G
ZEISS MMZ G là dòng máy đo tọa độ 3 chiều cỡ lớn kiểu cổng (Gantry CMM) hàng đầu thế giới, chuyên phục vụ kiểm tra kích thước hình học chính xác của các chi tiết cơ khí siêu trường, siêu trọng và phôi gia công hạng nặng.
2. Tính năng công nghệ nổi bật
- Không gian đo lường khổng lồ: Thể tích đo lên đến hàng chục mét khối, cho phép xe tải hoặc cầu trục đưa trực tiếp phôi nặng hàng chục tấn vào vùng đo.
- Kết cấu cổng Gantry siêu cứng vững: Thanh dẫn hướng trên không giúp người vận hành tiếp cận phôi đo từ mọi phía một cách an toàn và thuận tiện.
- Cảm biến tiếp xúc tầm xa VAST navigator: Hỗ trợ cán kim nối dài lên đến hàng mét mà vẫn bảo đảm độ chính xác micron.
- Công nghệ an toàn chống va chạm chủ động: Bảo vệ toàn diện đầu đo và phôi kích thước lớn trong suốt quá trình vận hành tự động.
3. Thông số kỹ thuật chi tiết ZEISS MMZ G
| Thông số kỹ thuật | Giá trị tiêu chuẩn (ZEISS MMZ G) |
|---|---|
| Hành trình đo (X × Y × Z) | Từ 2000 × 3000 × 1500 mm đến 5000 × 11000 × 3500 mm (Tùy biến theo yêu cầu) |
| Độ chính xác đo lường (E0, MPE) | Từ 3.5 + L/350 µm |
| Cảm biến tương thích | ZEISS VAST gold, VAST XTR gold, LineScan |
| Tải trọng phôi tối đa | Không giới hạn (đặt trực tiếp trên nền xưởng chuyên dụng) |
Ứng dụng: Ngành năng lượng gió (hub, rotor), động cơ tàu thủy, khuôn đúc ô tô cỡ lớn, kết cấu hàng không vũ trụ và máy xây dựng hạng nặng.
