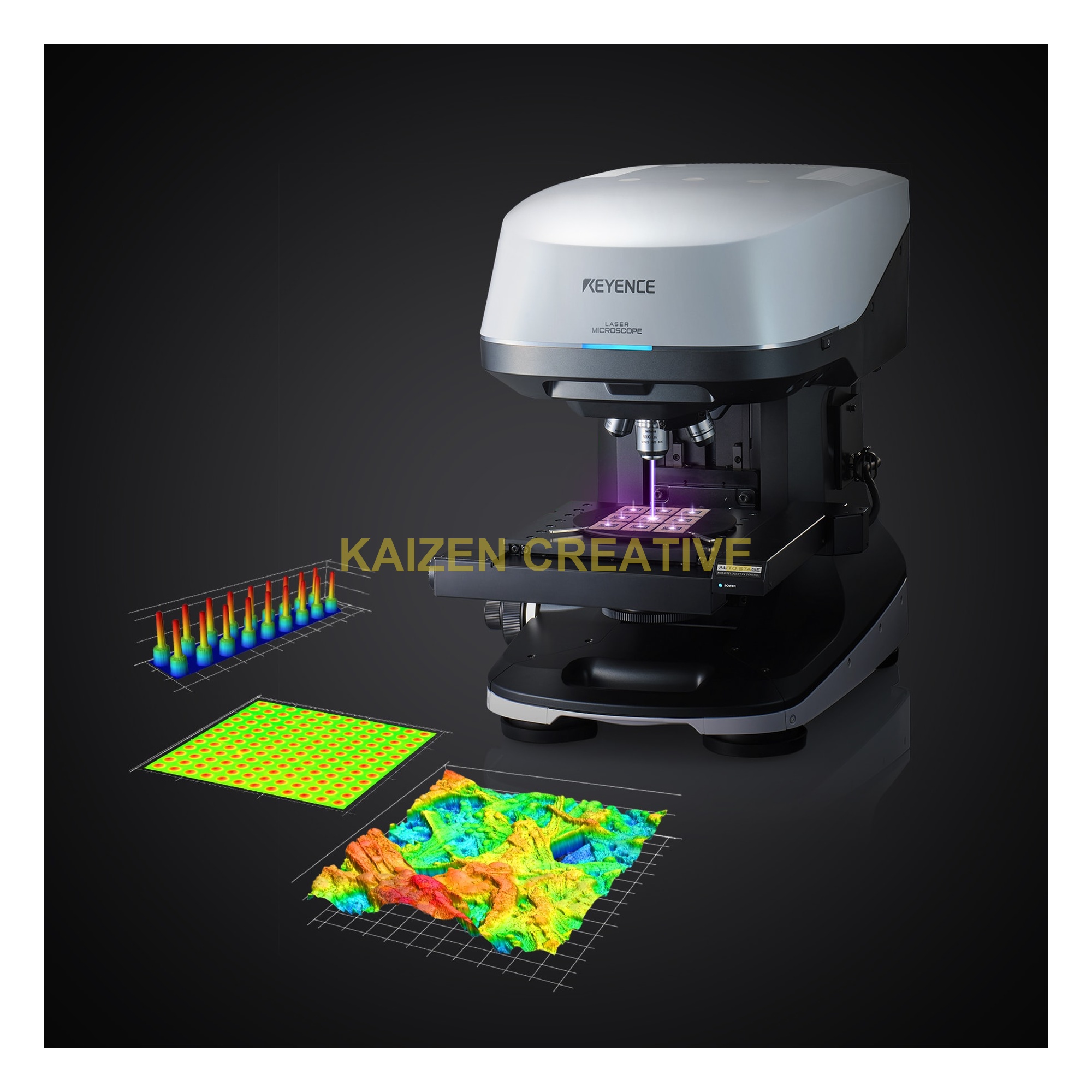

Kính Hiển Vi Quét Laser 3D Keyence Sê-ri VK-X (VK-X4000 / VK-X3000)
Kính hiển vi quét laser 3D Keyence Sê-ri VK-X (VK-X4000 / VK-X3000) là dòng kính hiển vi đo lường bề mặt không tiếp xúc độ chính xác cấp nanomet. Thiết bị tích hợp 3 nguyên lý đo lường tiên tiến: Quét đồng tiêu Laser bước sóng ngắn (Laser Confocal), Đo giao thoa ánh sáng trắng (White Light Interferometry) và Kính hiển vi quang học trường sáng/trường tối (Focus Variation), mang lại khả năng đo đạc độ nhám bề mặt và biên dạng 3D không đối thủ.
Ưu Điểm Vượt Trội Của Keyence VK-X Series
- Đo lường không tiếp xúc chuẩn ISO 25178: Phân tích toàn diện các thông số độ nhám bề mặt 3D (Sa, Sq, Sz, Sp, Sv) và độ nhám đường thẳng (Ra, Rz) mà không gây trầy xước mẫu thử.
- Độ phân giải chiều cao cấp nanomet (0.5 nm): Thu nhận dữ liệu chiều cao siêu chính xác từ các bước nhảy phân tử đến các cấu trúc vi cơ điện tử.
- Tự động quét trường rộng kết hợp AI: Ghép hàng trăm vùng quan sát tự động thành một bức tranh 3D liền mạch toàn phần trong thời gian cực ngắn.
- Khả năng đo đa dạng mọi loại vật liệu: Đo mượt mà các bề mặt phản xạ gương, kim loại bóng loáng, vật liệu trong suốt, cao su đen hấp thụ ánh sáng và màng mỏng.
- Phần mềm phân tích đa năng: Tự động loại bỏ độ cong nền, phân tích độ dày màng trong suốt đa lớp và tính toán độ mòn thể tích.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông Số Kỹ Thuật | Chi Tiết Giá Trị |
|---|---|
| Nguồn sáng Laser | Laser bán dẫn màu tím (Bước sóng: 404 nm, Cấp an toàn Class 2) |
| Độ phân giải hiển thị trục Z (Chiều cao) | 0.5 nm (0.0005 µm) |
| Độ lặp lại đo chiều cao (Z) | 0.01 µm (với thấu kính 50x) |
| Dải phóng đại hiển thị | 100x đến 28.800x |
| Góc nghiêng đo tối đa | Lên tới 87° đối với bề mặt nhám khuếch tán |
| Hành trình bàn di mẫu X-Y | 100 x 100 mm (Bàn tự động độ chính xác cao) |
| Tiêu chuẩn độ nhám tương thích | ISO 25178, ISO 4287, ISO 13565, JIS B0601 |
| Chức năng phân tích màng | Đo độ dày lớp phủ trong suốt, phân tích độ phẳng Wafer bán dẫn |
Phạm Vi Ứng Dụng Hàng Đầu
- Đo độ nhám và độ mòn biên dạng lưỡi cắt gọt kim loại CNC, khuôn mẫu chính xác.
- Kiểm tra cấu trúc vi kênh dẫn chất lỏng (Microfluidics), màng pin lithium-ion và tấm pin mặt trời quang điện.
- Phân tích kết cấu bề mặt sợi carbon, gốm kỹ thuật và vật liệu phủ nano chống bám dính.
