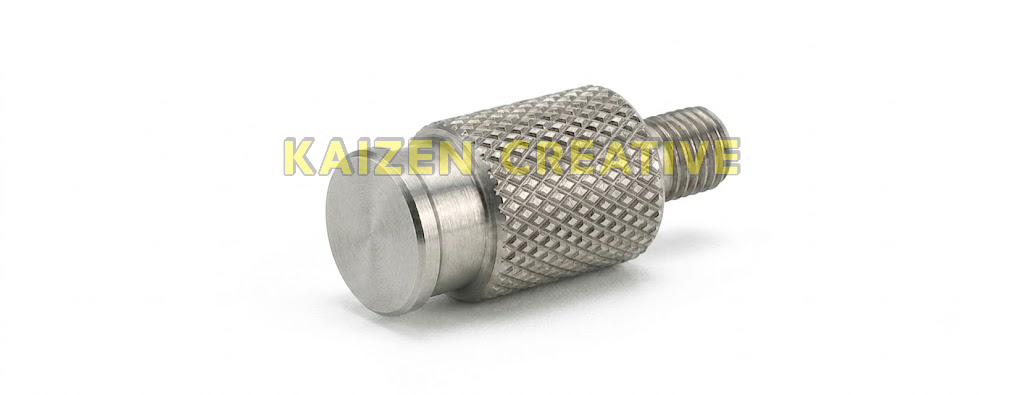

Đầu đo đồng hồ so mặt đĩa phẳng phi 5mm ren M2.5 dài 8mm Werka WP-220-CF001

Trong các phân xưởng gia công cơ khí chính xác và kiểm tra chất lượng sản phẩm công nghiệp, việc đo đạc kích thước đỉnh của các bề mặt cong lồi, đường kính ngoài của viên bi thép ổ lăn hay rà độ dày các tấm phôi mỏng phẳng đòi hỏi sự chuẩn xác tiếp xúc hình học cao nhất. Nếu người thợ sử dụng đầu đo dạng hình cầu bo tròn để tỳ lên một mặt phôi cũng là hình cong cầu lồi, hai bề mặt cong sẽ trượt lệch tiếp tuyến, khiến người thợ rất khó bắt được điểm cao nhất (điểm đỉnh) và làm kim đồng hồ so liên tục chao đảo.

Để giải quyết triệt để vấn đề trượt tiếp tuyến trên mặt cong lồi, bắt trọn điểm đỉnh cao nhất tự động nhờ mặt đĩa phẳng mài khôn đạt độ song song cao đường kính phi 5mm bằng thép tôi cứng, dòng sản phẩm **đầu đo đồng hồ so Werka WP-220-CF001** chuẩn ren quốc tế M2.5×0.45 là giải pháp kỹ thuật tối ưu số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về cấu trúc mặt đĩa phẳng mài tinh, khả năng tạo tiếp tuyến chuẩn mực trên mặt cong lồi, vật liệu thép tôi cứng chống mài mòn và quy trình lắp đặt bảo dưỡng chuẩn lường.

Sở hữu **đầu đo đồng hồ so Werka WP-220-CF001** chính hãng của Đức mang lại năng lực đo kiểm đỉnh mặt cong và phôi mỏng phẳng chuẩn xác tuyệt đối, nâng cao hiệu suất và độ tin cậy cơ học cho mọi quy trình kiểm tra chất lượng xuất xưởng.

Nỗi đau trượt tiếp tuyến: Sự khó khăn khi bắt điểm đỉnh mặt cong lồi bằng đầu đo tròn

Khi người thợ KCS phải đo kiểm đường kính của viên bi thép ổ lăn, độ dày đỉnh vòm của thấu kính cong hoặc đỉnh trục tròn lồi.

Bề mặt chi tiết gia công có biên dạng hình cầu hoặc hình trụ cong lồi ra ngoài.

Nếu người thợ sử dụng các loại đầu tiếp xúc dạng hình cầu bo tròn (tiếp xúc cầu trên mặt cong cầu).

Hai bề mặt cong tiếp xúc điểm trượt rất nhạy cảm, chỉ cần lệch tâm một phần trăm milimet là đầu đo lập tức trượt dốc xuống sườn phôi.

Người thợ phải liên tục lắc tay, dịch chuyển phôi qua lại để tìm kiếm vị trí kim đồng hồ đạt giá trị cực đại.

Thao tác tìm điểm đỉnh thủ công này vừa mất nhiều thời gian, vừa phụ thuộc hoàn toàn vào cảm giác tay chủ quan của thợ.

Mặt khác, nếu dùng đầu đo nhọn thì mũi nhọn sẽ cắm sâu làm cào xước bề mặt viên bi bóng gương đắt giá.

Việc sử dụng mỏ kẹp của thước cặp thông thường cũng dễ bị nghiêng góc kẹp gây sai số hình học.

Chính sự bất cập này đòi hỏi một mặt phẳng chuẩn tiếp tuyến từ **đầu đo đồng hồ so Werka WP-220-CF001**.

Sử dụng **đầu đo đồng hồ so Werka WP-220-CF001** giúp người thợ bắt trọn điểm đỉnh cao nhất của mặt cong lồi ngay tức thì.

Trang bị **đầu đo đồng hồ so Werka WP-220-CF001** là giải pháp loại bỏ 100% thao tác lắc tìm điểm đỉnh mỏi tay.

Mặt đĩa phẳng phi 5mm mài khôn – Mặt phẳng tiếp tuyến lý tưởng tự động bắt trọn điểm đỉnh

Werka đã giải quyết triệt để bài toán đo mặt cong bằng thiết kế mặt đầu phẳng phẳng tuyệt đối với đường kính đĩa chuẩn **phi 5mm (Φ5mm)**.

Mặt đĩa phẳng được mài phẳng khôn và đánh bóng gương siêu mịn đạt độ phẳng hình học ở cấp độ micromet.

Khi đầu đo phẳng hạ xuống tiếp xúc với bề mặt cong lồi hay viên bi tròn, mặt phẳng đóng vai trò là một mặt phẳng tiếp tuyến chuẩn mực.

Mặt phẳng tự động tiếp xúc tiếp tuyến tại đúng điểm cao nhất (Điểm đỉnh Apex) của biên dạng cầu.

Người thợ không cần phải dò tìm hay căn chỉnh tâm phôi phức tạp, kết quả đo hiển thị ngay lập tức trên mặt số đồng hồ.

Đồng thời, diện tích đĩa phẳng 5mm giúp kẹp giữ chắc chắn các tấm phôi thép mỏng phẳng, phôi mica mà không làm cấn thủng hay xước bề mặt.

Sự chuẩn xác về mặt phẳng hình học trên **đầu đo đồng hồ so Werka WP-220-CF001** đem lại độ tin cậy cơ học tuyệt đối cho phòng kiểm mẫu.

Chiều dài tiêu chuẩn 8mm – Tối ưu hóa độ cứng vững chống rung lắc cơ học

Đầu đo sở hữu chiều dài hữu dụng nhô ra tiêu chuẩn **L = 8mm (WP-220-CF001)** được tính toán tối ưu cho các thao tác đo kiểm trên bàn map:

Chiều dài 8mm vừa vặn cho hầu hết các đồ gá kiểm tra so sánh (Comparator stand) và chân đế từ gá đồng hồ so.

Thân trụ đặc phi 5mm kiên cố giúp triệt tiêu hoàn toàn hiện tượng uốn cong hay rung rơ khi chịu lực ép tỳ từ lò xo ty đẩy.

Đảm bảo mặt phẳng tiếp xúc luôn duy trì trạng thái vuông góc 90 độ tuyệt đối với phương tịnh tiến của ty đo.

Không làm hạn chế hành trình đo đàn hồi tiêu chuẩn của trục ty trượt đồng hồ so.

Người thợ thoải mái thao tác đo hàng ngàn mẫu liên tục trong ca làm việc mà không lo sai lệch góc tiếp xúc.

Sự cứng vững hoàn hảo về mặt kết cấu của **đầu đo đồng hồ so Werka WP-220-CF001** mang lại độ ổn định cơ học vượt trội ngoài xưởng máy.

Vật liệu thép hợp kim tôi cứng – Chống mài mòn ma sát và giữ phẳng vĩnh cửu

Toàn bộ đầu đo được gia công nguyên khối từ thép hợp kim chất lượng cao của Đức và trải qua công nghệ nhiệt luyện tôi cứng chuyên sâu.

Độ cứng bề mặt đạt chuẩn chịu lực cao, chống móp méo và kháng mài mòn ma sát cực tốt khi tiếp xúc với các bề mặt kim loại thép tôi cứng.

Mặt phẳng tiếp xúc giữ nguyên độ phẳng lý tưởng và độ bóng mịn qua hàng vạn lần tỳ nén kiểm tra phôi.

Mép đĩa ngoài được vát cạnh vi mô êm ái, đảm bảo khi phôi trượt ngang không bị vấp cấn hay gây trầy xước mép phôi.

Kháng ăn mòn hoàn hảo trước các dung dịch dầu mài làm mát máy tiện CNC, không bị oxy hóa hay ố màu qua thời gian.

Độ bền cơ học vượt thời gian của **đầu đo đồng hồ so Werka WP-220-CF001** đảm bảo độ chuẩn xác ổn định suốt nhiều năm sử dụng.

Chuẩn ren quốc tế M2.5×0.45 – Tương thích 100% các dòng đồng hồ so

Đầu đo được tiện ren tiêu chuẩn quốc tế hệ mét **M2.5 x 0.45mm** với độ chính xác bước ren đồng tâm tuyệt đối.

Lắp vừa khít 100% vào trục ty trượt của tất cả các dòng đồng hồ so cơ khí, đồng hồ so điện tử của Werka, Mitutoyo, Mahr, Insize, Peacock…

Phần thân trụ được tiện rãnh khía nhám kim cương chống trượt (Diamond knurled body) sắc nét và bám tay.

Người thợ dễ dàng dùng ngón tay vặn chặt hoặc tháo lắp thay đổi đầu đo chỉ trong vài giây mà không cần dùng kìm hay cờ lê.

Kết hợp linh hoạt đầu đo này với các dòng đồng hồ so cơ học hoặc thước panme đo ngoài mang lại giải pháp đo lường đồng bộ.

Tính tương thích vạn năng của **đầu đo đồng hồ so Werka WP-220-CF001** giúp xưởng cơ khí nâng cấp tức thì năng lực đo kiểm cho thiết bị sẵn có.

Phân tích chuyên sâu model mở rộng Werka WP-220-CF002 (L = 10mm)

Dòng sản phẩm Contact Points mặt phẳng của Werka cung cấp 2 phiên bản chiều dài đáp ứng từng không gian đo chuyên biệt:

1. Model Werka WP-220-CF001 (L = 8mm): Phiên bản tiêu chuẩn với chiều dài 8mm tinh gọn, tối ưu độ cứng vững, chuyên dùng đo bi thép, mặt cong lồi và tấm phôi mỏng phẳng trên đế đo so sánh.

2. Model Werka WP-220-CF002 (L = 10mm): Phiên bản kéo dài 10mm, tăng thêm 2mm chiều sâu tiếp cận, thích hợp cho các phôi có gờ bậc nhô cao hoặc lòng khuôn đúc có vách ngăn cản trở nhẹ.

Cả hai phiên bản đều sở hữu mặt phẳng tiếp xúc phi 5mm mài phẳng khôn chuẩn mực và ren quốc tế M2.5×0.45 đồng bộ.

Tùy theo yêu cầu kết cấu của đồ gá và chiều cao phôi, người thợ có thể linh hoạt hoán đổi giữa hai model để đạt hiệu quả đo lường cao nhất.

Thông số kỹ thuật đầu đo đồng hồ so Werka WP-220-CF001

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng đầu tiếp xúc mặt đĩa phẳng hãng Werka Đức:

Model **đầu đo đồng hồ so Werka WP-220-CF001** có đường kính đĩa phẳng 5mm, chiều dài 8mm, ren M2.5×0.45 chính xác cao.

Sản phẩm được gia công chính xác theo tiêu chuẩn công nghiệp Đức, đóng gói chống ẩm bảo quản cẩn thận.

Trang bị **đầu đo đồng hồ so Werka WP-220-CF001** giúp xưởng cơ khí xử lý dễ dàng các bài toán đo kiểm mặt cong lồi và viên bi thép.

Quy trình 5 bước tháo lắp thay thế đầu đo mặt phẳng cho đồng hồ so

Để thay thế đầu tiếp xúc mặt phẳng đúng kỹ thuật mà không làm ảnh hưởng đến cơ cấu bên trong đồng hồ so, anh em thực hiện theo 5 bước sau:

Bước 1: Giữ cố định ty trượt: Dùng ngón tay giữ nhẹ ty trượt của đồng hồ so ở trạng thái nghỉ tự nhiên, tránh để ty xoay tròn gây vặn xoắn lò xo.

Bước 2: Tháo đầu đo cũ: Dùng tay xoay nhẹ đầu tiếp xúc cũ ngược chiều kim đồng hồ để tháo rời khỏi ty đẩy.

Bước 3: Vệ sinh ren trục: Dùng tăm bông tẩm cồn lau sạch bụi bẩn và dầu nhớt bám trong lỗ ren M2.5 của ty trượt.

Bước 4: Vặn đầu đo mặt phẳng mới: Đặt đầu đo Werka WP-220-CF001 vào đúng khớp ren, dùng tay vặn xuôi chiều kim đồng hồ cho đến khi mặt tựa áp sát khít.

Bước 5: Kiểm tra độ vuông góc: Đặt đồng hồ lên bàn map phẳng chuẩn, hạ ty tiếp xúc để kiểm tra mặt đĩa phẳng áp khít hoàn toàn và kim đồng hồ về vị trí số 0 chuẩn xác.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa mặt đĩa phẳng 5mm và vật liệu thép tôi cứng giúp **đầu đo đồng hồ so Werka WP-220-CF001** trở thành giải pháp số 1 cho bài toán đo mặt cong lồi.

Đầu tư trang bị **đầu đo đồng hồ so Werka WP-220-CF001** giúp doanh nghiệp nâng cao năng suất kiểm tra chất lượng linh kiện bi thép và phôi mỏng.

Độ bền cơ học vượt thời gian của **đầu đo đồng hồ so Werka WP-220-CF001** mang lại sự an tâm tuyệt đối trong từng ca đo kiểm chính xác.

Ứng dụng thực tế ngoài hiện trường kiểm tra bi thép và phôi cong lồi

Phụ kiện **đầu đo đồng hồ so Werka WP-220-CF001** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Kiểm tra đường kính và độ phân loại kích thước của các viên bi thép ổ lăn, con lăn hình trụ trong ngành sản xuất vòng bi.

Đo đạc kiểm soát chiều cao đỉnh vòm cong của thấu kính quang học, nắp vòm kim loại dập nổi chính xác.

Gá lắp trên đế đo so sánh (Comparator stand) để kiểm tra độ dày phôi tấm kim loại mỏng, lá đồng, tấm mica trong phòng QC.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **đầu đo đồng hồ so Werka WP-220-CF001** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán đo kiểm mặt cong phức tạp nhất.

Sản phẩm phù hợp với những ai?

Đầu đo mặt phẳng Werka WP-220-CF001 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ thuật viên phòng QC/KCS phụ trách kiểm tra chất lượng vòng bi, chi tiết dập cong lồi và phôi tấm mỏng.

Thợ tiện mài cơ khí chính xác chuyên chế tạo các chi tiết quang học, khuôn dập nổi cần mặt tiếp xúc phẳng chuẩn mực.

Các xưởng sản xuất linh kiện điện tử, tấm đồng lá mỏng cần đầu đo không gây cấn xước hay biến dạng bề mặt phôi.

Sở hữu **đầu đo đồng hồ so Werka WP-220-CF001** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn chuẩn hóa trang thiết bị đo lường nên trang bị bộ đầu đo mặt phẳng cho phòng kiểm định chất lượng.

Lưu ý khi sử dụng và cách bảo quản đầu đo để duy trì độ chính xác

Để đảm bảo đầu đo luôn duy trì độ phẳng lý tưởng và ren vặn trơn tru, người dùng cần lưu ý các quy tắc cơ bản sau:

Chỉ dùng lực tay vặn vừa chặt vào ty trượt đồng hồ so, tuyệt đối không dùng kìm bấm làm biến dạng ren tiêu chuẩn M2.5.

Tránh để mặt đĩa phẳng va quẹt với các góc nhọn của dao cụ kim loại cứng để bảo vệ độ phẳng bóng gương.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau hết dầu làm mát và bụi mạt kim loại bám trên mặt đĩa phẳng.

Bảo quản đầu đo trong hộp phụ kiện có đệm mút khô ráo khi không sử dụng để tránh ẩm rỉ sét ren.

Vệ sinh định kỳ **đầu đo đồng hồ so Werka WP-220-CF001** giúp thiết bị luôn duy trì độ nhạy và độ chính xác cơ học cao nhất.

Thoa một lớp dầu bảo quản mỏng lên thân thép nếu lưu kho thời gian dài trên 6 tháng.

Các câu hỏi thường gặp khi sử dụng đầu đo đồng hồ so Werka WP-220-CF001

Kết luận

**Đầu đo đồng hồ so Werka WP-220-CF001** ren M2.5×0.45 mặt đĩa phẳng phi 5mm dài 8mm bằng thép tôi cứng là phụ kiện đo lường chuyên biệt, chính xác và bền bỉ hàng đầu cho ngành gia công cơ khí chính xác. Thiết kế mặt phẳng tiếp tuyến chuẩn mực loại bỏ hoàn toàn hiện tượng trượt lệch tâm trên mặt cong lồi, kết hợp thép tôi cứng chống mài mòn giúp người thợ đo kiểm viên bi thép và phôi cong lồi nhanh chóng, chuẩn xác đến từng micromet.

Hãy trang bị ngay **đầu đo đồng hồ so Werka WP-220-CF001** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
