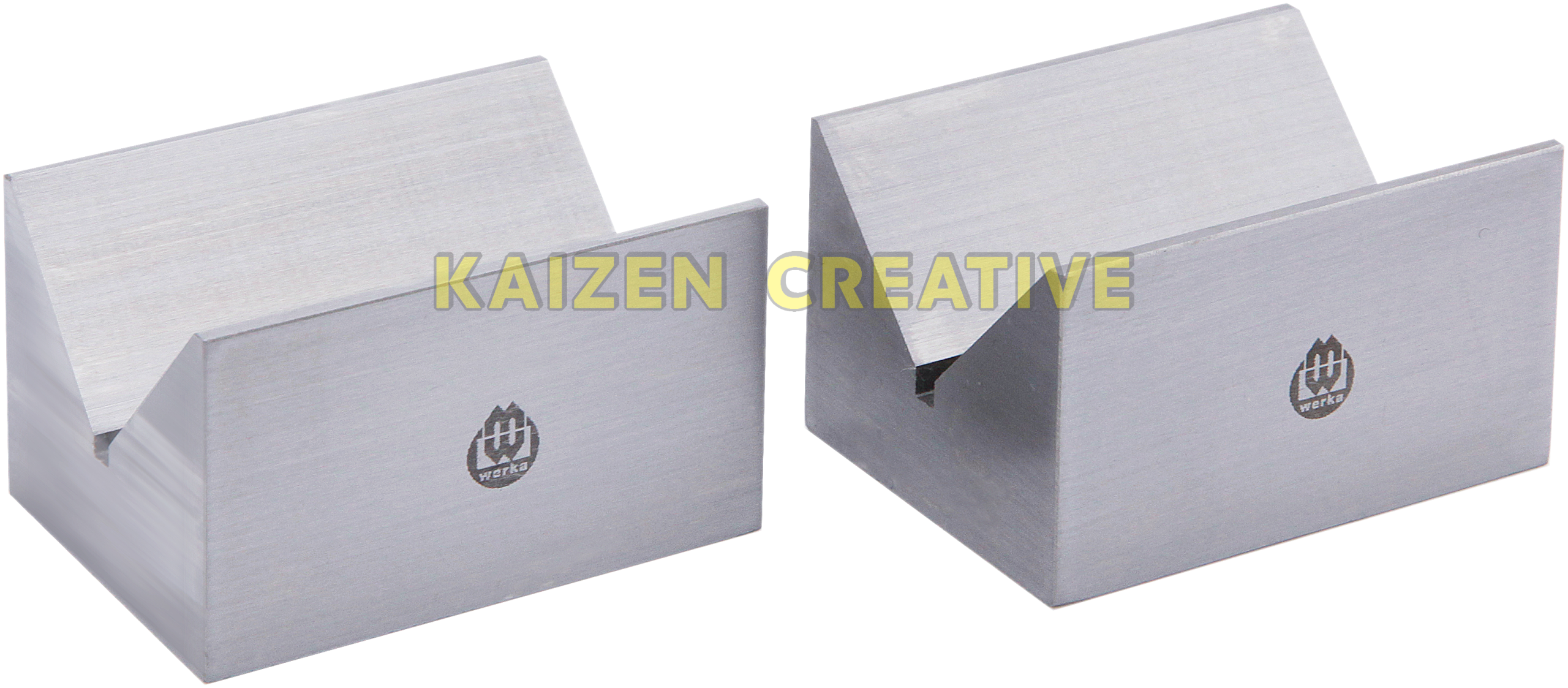

Cặp khối V đỡ phôi trụ tròn gang đúc Grade 1 chính xác 0.016mm 100x40x30mm Werka 236-0276

Trong các công đoạn kiểm tra độ đảo hướng tâm (TIR), độ cong võng thân trục và độ đồng trục của các chi tiết trục cán, ti ben thủy lực, trục motor điện hay phôi ống chính xác trong phân xưởng cơ khí, việc kê đặt phôi lên một hệ thống gối đỡ vững chắc và đồng phẳng là yêu cầu tối quan trọng. Nếu người thợ sử dụng các khối kê tự chế hoặc các khối V mua rời không cùng bộ, sự chênh lệch chiều cao tâm rãnh V sẽ làm trục phôi bị đặt nghiêng chéo trên bàn map, dẫn đến việc đánh giá sai hoàn toàn dung sai hình học của chi tiết gia công.

Để mang lại giải pháp gối kê đỡ phôi trụ tròn chuẩn xưởng kinh tế và bền bỉ đạt cấp chính xác Grade 1 theo tiêu chuẩn công nghiệp của Cộng hòa Liên bang Đức, được đúc từ gang hợp kim xám chống mài mòn cao (Cast iron with high resistance to wear), gia công mài siêu tinh và cân chỉnh theo từng cặp đôi đồng bộ (Fine ground, machined and adjusted in pair) đạt độ chính xác ±0.016 mm (16 micromet), kích thước tiêu chuẩn 100 x 40 x 30 mm cho dải trục từ Ø 6 mm đến Ø 50 mm, dòng sản phẩm cặp khối V đỡ phôi Werka 236-0276 (Vee Block Pairs Grade 1) là lựa chọn kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về đặc tính giảm chấn tự bôi trơn của gang xám, công nghệ mài theo cặp đôi đồng bộ Grade 1, góc rãnh V 90 độ tiêu chuẩn và quy trình kiểm tra độ đồng trục trên bàn map xưởng máy.

Sở hữu cặp khối V đỡ phôi Werka 236-0276 chính hãng của Đức mang lại sự đồng trục tuyệt đối, khả năng triệt tiêu rung động khi xoay trục nặng và độ chuẩn xác cơ học đỉnh cao cho mọi kỹ sư kiểm định chất lượng, thợ khuôn mẫu và thợ tiện phay CNC chính xác.

Nỗi đau kê đỡ phôi lệch tâm: Sự chênh lệch chiều cao và rung lắc khi xoay trục nặng ngoài phân xưởng

Khi các thợ tiện phay CNC và nhân viên kiểm tra chất lượng KCS cần kiểm tra độ đảo hướng tâm (TIR), độ côn hoặc độ thẳng của các chi tiết trục cán dài, trục truyền động và ti ben thủy lực.

Nếu người thợ sử dụng các khối V mua lẻ không cùng một bộ sản xuất hoặc các gối kê tự chế không qua mài cặp đồng bộ, chiều cao từ mặt đáy đến đáy rãnh chữ V giữa 2 khối thường bị lệch từ 0.03mm đến 0.08mm.

Sự chênh lệch này khiến trục phôi bị đặt dốc nghiêng trên mặt bàn map, làm kim đồng hồ so báo sai lệch độ côn và độ thẳng của chi tiết.

Hơn nữa, khi xoay các trục phôi thép nặng hàng chục kg trên các gối kê bằng thép thường không bôi trơn, hiện tượng ma sát khô gây xước bề mặt trục và phát sinh rung lắc cục bộ làm kim đồng hồ so nhảy loạn.

Hậu quả là thợ cơ khí phải mất hàng giờ đồng hồ căn chỉnh chêm đệm lá căn mẫu phức tạp, gây ức chế và làm chậm tiến độ xuất xưởng hàng loạt.

Mặt khác, việc dùng mỏ kẹp của thước cặp hay thước panme cũng chỉ đo được đường kính tĩnh mà không thể kiểm tra được độ đồng tâm động học của toàn bộ chiều dài thân trục.

Chính sự bất cập này đòi hỏi giải pháp cặp khối V đỡ phôi gang đúc chuẩn lường Grade 1 mài theo cặp từ cặp khối V đỡ phôi Werka 236-0276.

Sử dụng cặp khối V đỡ phôi Werka 236-0276 giúp người thợ kê đặt trục phôi nằm ngang song song tuyệt đối với bàn map và xoay tròn êm ái với độ chính xác 0.016mm.

Trang bị cặp khối V đỡ phôi Werka 236-0276 là bảo chứng cho độ đồng trục hoàn hảo, triệt tiêu lỗi rung đảo và nâng cao năng suất đo kiểm số 1.

Công nghệ gia công mài siêu tinh theo cặp đôi Pairwise Finished – Đồng tâm tuyệt đối

Điểm kỹ thuật cốt lõi làm nên giá trị chuẩn lường của mã sản phẩm Werka 236-0276 là quy trình mài siêu tinh và cân chỉnh theo từng cặp đôi đồng bộ (Pairwise finished):

Hai khối V trong cùng một bộ luôn được kẹp gá song song trên cùng một bàn từ máy mài phẳng công nghệ cao và gia công mài cắt đồng thời trong cùng một chu trình.

Đảm bảo chiều cao từ mặt đáy đến tâm rãnh V, độ phẳng của mặt đáy và độ song song của 2 khối đạt mức trùng khớp tuyệt đối.

Sai số chênh lệch độ cao danh nghĩa giữa 2 khối trong cùng một cặp đạt mức siêu việt dưới 0.016 mm (16 micromet) trên toàn bộ chiều dài 100mm.

Khi đặt 2 khối V ở 2 đầu chi tiết trục dài, trục phôi sẽ nằm trên một đường thẳng song song lý tưởng tuyệt đối với mặt phẳng bàn map quy chiếu.

Loại bỏ 100% hiện tượng phôi bị bập bênh, dốc nghiêng hoặc rung giật khi thực hiện phép đo quét đầu đo đồng hồ so.

Công nghệ mài theo cặp đôi của cặp khối V đỡ phôi Werka 236-0276 mang lại nền tảng gá kê chuẩn lường tin cậy tuyệt đối cho mọi kỹ sư đo lường.

Vật liệu gang đúc xám chống mài mòn – Tự bôi trơn graphite và triệt tiêu rung động vượt trội

Khối V Werka 236-0276 được đúc từ gang xám hợp kim chất lượng cao (Cast iron with high resistance to wear):

Cấu trúc tinh thể vi mô chứa các hạt graphite dạng phiến tự do mang lại đặc tính tự bôi trơn tuyệt hảo khi tiếp xúc ma sát với phôi kim loại.

Khi người thợ xoay tròn các trục thép nặng trên rãnh V, trục quay êm ái nhẹ nhàng mà không bị hiện tượng bó kẹt hay cào xước bề mặt trục.

Vật liệu gang đúc có khả năng hấp thụ và dập tắt dao động rung chấn (Damping capacity) cao gấp 5 lần so với thép tôi thông thường.

Giúp cô lập hoàn toàn các rung động cơ học từ sàn xưởng máy truyền lên, giữ cho kim đồng hồ so luôn đứng yên ổn định khi đo.

Độ bền vật liệu gang đúc chống mài mòn của cặp khối V đỡ phôi Werka 236-0276 mang lại tuổi thọ sử dụng bền bỉ suốt nhiều thập kỷ trong môi trường xưởng tiện phay.

Cấp chính xác Grade 1 tiêu chuẩn Đức – Dung sai chuẩn xưởng 0.016mm tối ưu chi phí

Toàn bộ các bề mặt làm việc của cặp khối V Werka 236-0276 được chế tác đạt cấp chính xác Grade 1 theo tiêu chuẩn DIN của Cộng hòa Liên bang Đức:

Độ phẳng của các mặt đáy và mặt bên đạt mức siêu phẳng dưới 0.016 mm.

Độ song song giữa rãnh chữ V và mặt đáy đạt mức hoàn hảo dưới 0.016 mm trên toàn bộ chiều dài thân khối 100mm.

Cấp chính xác Grade 1 mang lại sự cân bằng hoàn hảo giữa độ chính xác đo kiểm chuẩn xưởng và mức chi phí đầu tư vô cùng kinh tế.

Đáp ứng xuất sắc nhu cầu kiểm tra chất lượng phôi tiện thô, phay trục, hàn đắp phục hồi và kiểm tra nhanh KCS ngoài dây chuyền sản xuất.

Đầu tư trang bị cặp khối V đỡ phôi Werka 236-0276 giúp tối ưu hóa chi phí sản xuất mà vẫn đảm bảo tiêu chuẩn chất lượng xuất xưởng nghiêm ngặt.

Góc mở rãnh chữ V 90 độ tiêu chuẩn – Ôm trọn đường sinh và triệt tiêu lực đẩy ngang

Rãnh chữ V của khối đỡ Werka 236-0276 được gia công với góc mở chuẩn xác 90 độ (Vee groove 90°):

Hai mặt vát nghiêng 45 độ đối xứng tạo thành 2 đường sinh tiếp xúc hoàn hảo với mặt trụ ngoài của phôi gia công.

Góc mở 90 độ giúp triệt tiêu hoàn toàn lực đẩy ngang, giữ cho phôi trụ tròn luôn tự định tâm vào đường trục chính xác mà không bị trượt dạt sang hai bên.

Đáy rãnh chữ V được phay rãnh thoát dao sắc sảo, giúp loại bỏ điểm chết và cho phép kê đặt các chi tiết có ba-via nhỏ ở đầu trục mà không bị cấn.

Khi xoay tròn trục phôi bằng tay để rà kim đồng hồ so, trục quay êm ái mượt mà, phản ánh trung thực 100% độ đảo hướng tâm của chi tiết.

Thiết kế rãnh V 90 độ chuẩn mực của cặp khối V đỡ phôi Werka 236-0276 mang lại sự thuận tiện và chuẩn xác tuyệt đối cho thao tác đo kiểm hàng ngày.

Kích thước tiêu chuẩn 100x40x30mm – Kê đỡ linh hoạt dải trục từ phi 6mm đến phi 50mm

Model Werka 236-0276 sở hữu kích thước tiêu chuẩn vàng 100 x 40 x 30 mm:

Chiều dài 100mm tạo bệ đỡ vững chãi, chịu được tải trọng phôi lớn mà không bị nghiêng lật trên bàn map.

Khả năng kê đỡ linh hoạt các chi tiết trục tròn có đường kính từ Ø 6 mm đến Ø 50 mm, bao phủ hầu hết các chi tiết trục máy thông dụng trong gia công cơ khí.

Trọng lượng khối gang đầm chắc giúp khối V bám chắc chắn trên mặt bàn map đá hoặc bàn máy mà không bị xê dịch khi thao tác.

Mỗi khối V đều được khắc chìm sắc nét mã sản phẩm 236-0276, số cặp đồng bộ và logo thương hiệu Werka chính hãng.

Sự tiện lợi và kích thước lý tưởng của cặp khối V đỡ phôi Werka 236-0276 biến sản phẩm thành trang bị gối kê tiêu chuẩn không thể thiếu trên bàn nguội mỗi người thợ.

Thông số kỹ thuật cặp khối V đỡ phôi Werka 236-0276

Dưới đây là bảng thông số kỹ thuật chi tiết của model cặp khối V đỡ phôi gang đúc Werka 236-0276 hãng Werka Đức:

Model cặp khối V đỡ phôi Werka 236-0276 có kích thước 100x40x30mm đỡ trục phi 6-50mm chuẩn Grade 1 vật liệu gang đúc xám độ chính xác 0.016mm mài theo cặp chính xác cao.

Sản phẩm được đóng gói trong hộp carton chuyên dụng theo từng cặp đôi đồng bộ, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức (Mã vạch Barcode: 6971570710276).

Trang bị cặp khối V đỡ phôi Werka 236-0276 giúp kỹ sư và thợ cơ khí xử lý hoàn hảo bài toán kê đỡ phôi trụ tròn đo kiểm độ đảo hướng tâm ngoài hiện trường xưởng máy.

Quy trình 5 bước kê đỡ và kiểm tra độ đảo hướng tâm trục cốt bằng đồng hồ so

Để thực hiện phép đo kiểm tra độ đảo hướng tâm và độ cong vênh của chi tiết trục cán đúng kỹ thuật, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch bề mặt tiếp xúc: Dùng khăn vải mềm lau sạch dầu mỡ và bụi phoi trên mặt bàn map, mặt đáy và rãnh V của cả 2 khối V 236-0276.

Bước 2: Đặt 2 khối V song song trên bàn map: Đặt 2 khối V lên bàn map ở khoảng cách phù hợp với 2 đầu vị trí đỡ của chi tiết trục cần đo.

Bước 3: Đặt trục phôi lên rãnh chữ V: Đặt êm ái 2 đầu trục phôi nằm tỳ lên rãnh V của 2 khối, kiểm tra độ cân bằng tiếp xúc trên 2 đường sinh.

Bước 4: Gá đồng hồ so vào vị trí kiểm tra: Đặt chân đế từ gắn đồng hồ so lên bàn map, đưa đầu đo tiếp xúc vuông góc lên đỉnh trục phôi ở vị trí cần kiểm tra, nén đầu đo 1-2mm.

Bước 5: Xoay tròn trục phôi và đọc giá trị độ đảo: Dùng tay xoay nhẹ trục phôi tròn 360 độ chậm rãi, quan sát độ dịch chuyển cực đại của kim đồng hồ so để xác định độ đảo hướng tâm toàn phần của chi tiết.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa độ chính xác Grade 1 và vật liệu gang đúc giảm chấn giúp cặp khối V đỡ phôi Werka 236-0276 trở thành bộ gối kê đo lường kinh tế và bền bỉ nhất cho phân xưởng gia công.

Đầu tư trang bị cặp khối V đỡ phôi Werka 236-0276 giúp doanh nghiệp nâng cao độ tin cậy kiểm tra chất lượng trục cán và loại bỏ hoàn toàn sai sót do gá kê không đồng đều.

Độ bền cơ học vượt thời gian của cặp khối V đỡ phôi Werka 236-0276 mang lại sự an tâm tuyệt đối trong từng ca đo kiểm chất lượng sản phẩm.

Ứng dụng thực tế ngoài hiện trường xưởng tiện phay CNC, xưởng mài tròn và phòng KCS

Thiết bị cặp khối V đỡ phôi Werka 236-0276 là gối kê chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Kê đỡ trục cán, ti ben thủy lực, trục động cơ điện trên bàn map đá Granite để đo kiểm độ đảo hướng tâm, độ côn và độ thẳng bằng đồng hồ so.

Kê đỡ phôi trụ tròn phục vụ lấy dấu đường tâm, vạch dấu chia độ lỗ khoan trong xưởng nguội chế tạo khuôn mẫu.

Làm gối kê đỡ phôi tròn kiểm tra kích thước kết hợp cùng thước cặp và thước panme.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của cặp khối V đỡ phôi Werka 236-0276 giúp các kỹ sư cơ khí tự tin thiết lập mọi phép đo kiểm trục tròn một cách chuẩn xác và nhàn nhã nhất.

Sản phẩm phù hợp với những ai?

Cặp khối V đỡ phôi gang đúc Werka 236-0276 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ sư kiểm tra chất lượng KCS, thợ tiện phay CNC, thợ mài trục chính xác cần gối kê định vị phôi tròn chuẩn lường.

Thợ nguội chế tạo khuôn mẫu, thợ cơ khí chế tạo máy cần gối kê phôi trụ tròn lấy dấu và đo kiểm kích thước.

Các xưởng cơ khí chế tạo máy, xưởng phục hồi trục cán và nhà máy sản xuất phụ tùng ô tô xe máy cần trang bị bộ gối kê phôi chuẩn hóa chất lượng cao.

Sở hữu cặp khối V đỡ phôi Werka 236-0276 chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình sản xuất.

Chủ doanh nghiệp muốn trang bị giải pháp gối kê phôi tròn chuẩn hóa bền bỉ tiết kiệm chi phí nên lựa chọn cặp khối V Werka.

Lưu ý khi sử dụng và cách bảo dưỡng cặp khối V đỡ phôi gang đúc để duy trì độ chuẩn xác lâu dài

Để đảm bảo cặp khối V gang đúc luôn duy trì độ chính xác Grade 1 và rãnh V không bị trầy xước rỉ sét, người dùng cần lưu ý các quy tắc sau:

Luôn sử dụng theo đúng cặp đôi đi kèm, không tráo đổi khối V giữa các bộ khác nhau để đảm bảo chiều cao tâm đồng nhất.

Lau sạch bụi phoi mạt sắt trên bề mặt rãnh V trước khi đặt trục phôi lên để tránh làm trầy xước đường tiếp xúc chuẩn.

Đặt nhẹ nhàng trục phôi lên rãnh V, không thả rơi phôi tự do gây va đập làm mẻ cạnh vát của khối gang.

Thoa một lớp dầu chống gỉ mỏng sau mỗi ca làm việc nếu lưu kho dài ngày trong môi trường phân xưởng ẩm ướt.

Vệ sinh định kỳ cặp khối V đỡ phôi Werka 236-0276 giúp thiết bị luôn duy trì độ nhẵn bóng và độ chuẩn xác cơ học cao nhất.

Cất giữ cặp khối V trong hộp đựng chuyên dụng có đệm xốp sau khi sử dụng để tránh va đập sứt mẻ các góc cạnh.

Các câu hỏi thường gặp khi sử dụng cặp khối V đỡ phôi Werka 236-0276

Kết luận

Cặp khối V đỡ phôi Werka 236-0276 kích thước 100x40x30mm gang đúc xám Grade 1 là giải pháp gối kê định vị và kiểm tra phôi trụ tròn chuẩn xưởng tuyệt hảo, kinh tế và bền bỉ hàng đầu thế giới cho các kỹ sư kiểm tra chất lượng KCS, thợ tiện phay CNC và thợ khuôn mẫu chính xác. Công nghệ mài theo cặp đôi đồng bộ đạt độ chính xác 0.016mm kết hợp đặc tính tự bôi trơn giảm chấn của gang đúc giúp người thợ hoàn toàn yên tâm làm chủ các phép đo kiểm độ đồng trục và độ đảo hướng tâm phức tạp, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay cặp khối V đỡ phôi Werka 236-0276 chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
