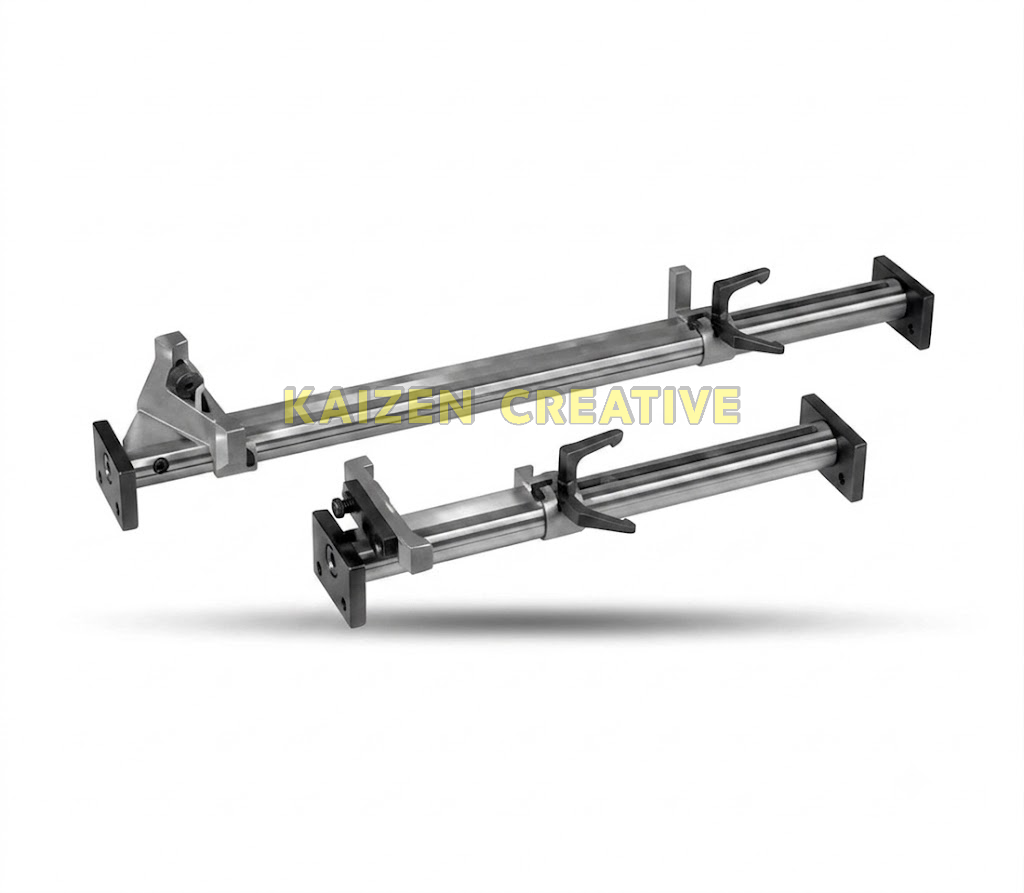

Bộ gá thiết lập điểm không đồng hồ đo lỗ Werka 4112-290 (18-290mm)

Trong hiệu chuẩn thiết bị lường cơ khí chính xác, việc thiết lập điểm Không (Zero setting) cho đồng hồ đo lỗ trước ca làm việc là bước bắt buộc. Nếu anh em chỉ căn chỉnh thước bằng panme đo ngoài, đầu chốt đo rất dễ bị nghiêng góc hoặc trượt rơi tự do gây hư hại kim hiển thị.

Để giải quyết triệt để khó khăn gá đặt vạn năng cho mọi kích thước lỗ lẻ, dòng sản phẩm **bộ gá sét điểm không Werka 4112-290** sản xuất tại Đức là giải pháp tối ưu. Dưới đây là bài chia sẻ kỹ thuật thực tế về nguyên lý kết hợp căn mẫu phẳng, cơ cấu hàm kẹp hợp kim cứng và quy trình gá đặt nhanh chóng ngoài nhà xưởng.

Nỗi đau khi phải đầu tư quá nhiều vòng chuẩn cơ học đắt tiền

Đồng hồ đo lỗ hoạt động dựa trên nguyên lý so sánh kích thước, yêu cầu phải được set điểm 0 chuẩn xác trước khi đo phôi.

Thông thường, nhà máy sử dụng các vòng dưỡng chuẩn (Setting Rings) có kích thước cố định để căn chỉnh điểm không cho thước.

Tuy nhiên, trong thực tế sản xuất, anh em phải gia công rất nhiều cỡ đường kính lỗ lẻ khác nhau như phi 67.5mm, 84.2mm.

Việc mua sắm lẻ tẻ hàng chục cỡ vòng chuẩn cho từng kích cỡ lỗ lẻ này là vô cùng lãng phí và làm tăng chi phí dụng cụ của xưởng.

Hơn nữa, việc quản lý và hiệu chuẩn định kỳ cho hàng chục chiếc vòng chuẩn cơ học rất phức tạp và dễ gây thất lạc.

Chính khó khăn thực tế này thúc đẩy anh em cơ khí tìm kiếm giải pháp gá đặt vạn năng của **bộ gá sét điểm không Werka 4112-290**.

Sự hiện diện của thước **bộ gá sét điểm không Werka 4112-290** mang lại sự chủ động linh hoạt tối đa cho phân xưởng tiện mài.

Dùng thước **bộ gá sét điểm không Werka 4112-290** giúp giải quyết triệt để bài toán kinh tế về công cụ dụng cụ lường cho doanh nghiệp.

Hạn chế và sai số nguy hiểm khi sét không bằng panme đo ngoài

Để tránh mua vòng chuẩn, nhiều thợ cơ khí chọn phương án dùng thước panme đo ngoài kẹp cố định kích thước để làm dưỡng chuẩn.

Tuy nhiên, ngàm kẹp phẳng của panme đo ngoài rất hẹp và không có cơ cấu dẫn hướng giữ đồng trục cho đồng hồ đo lỗ.

Khi đưa chốt đo của đồng hồ lỗ vào ngàm panme, đầu thước rất dễ bị trượt nghiêng góc hoặc trượt rơi tự do khỏi ngàm đo.

Sai số nghiêng góc (cosine error) trong quá trình này làm cho điểm Không thiết lập bị lệch từ 3-5 micromet rất nguy hiểm.

Lỗi trượt ngàm còn có thể gây trầy xước mẻ chốt đo carbide của đồng hồ đo lỗ hoặc làm nứt vỡ mặt kính đồng hồ so.

Vì thế, việc đầu tư thiết bị phụ trợ chuyên dụng như **bộ gá sét điểm không Werka 4112-290** là giải pháp an toàn tối ưu.

Cây thước **bộ gá sét điểm không Werka 4112-290** đem lại sự vững chãi, tin cậy tuyệt đối cho quá trình chuẩn bị đo kiểm mẫu.

Nguyên lý kết hợp bộ gá đặt vạn năng và các miếng căn mẫu phẳng

Bộ gá thiết lập điểm Không hoạt động dựa trên nguyên lý kẹp giữ khối căn mẫu phẳng (gauge blocks) để tạo dưỡng chuẩn.

Anh em chỉ cần lấy các miếng căn mẫu phẳng có sẵn trong xưởng ghép lại để đạt kích thước đường kính lỗ mong muốn.

Sau đó, đưa khối căn mẫu đã ghép vào giữa hai mỏ kẹp của bộ gá rồi siết chặt cơ cấu vít khóa hãm định vị.

Hai mỏ kẹp của thước **bộ gá sét điểm không Werka 4112-290** tạo thành một rãnh kẹp phẳng song song chính xác tuyệt đối.

Lúc này, anh em đưa đầu đo đồng hồ lỗ luồn vào rãnh kẹp để tỳ chấu đo vào bề mặt phẳng của căn mẫu hiệu chuẩn.

Phương pháp gá kẹp song song này loại bỏ hoàn toàn các sai số nghiêng góc, đảm bảo chốt đo tiếp xúc vuông góc 100%.

Nhờ thế, điểm Không thiết lập đạt độ tin cậy tuyệt đối, bảo chứng cho độ chuẩn xác của các phép đo phôi lỗ sau đó.

Việc ứng dụng cây thước **bộ gá sét điểm không Werka 4112-290** nâng tầm chuyên nghiệp hóa quy trình KCS cho nhà xưởng.

Hàm kẹp Carbide cứng vững triệt tiêu khe hở sai số cơ học

Mỏ kẹp tiếp xúc là nơi trực tiếp tỳ đè chịu lực ép nén từ hai đầu của khối căn mẫu phẳng kim loại tôi cứng.

Nếu mỏ kẹp bị biến dạng hoặc mòn vẹt mẻ đầu theo thời gian, độ song song giữa hai vách phẳng sẽ bị phá hủy hoàn toàn.

Werka đã hàn phủ một lớp hợp kim Carbide siêu cứng lên bề mặt tiếp xúc của hai mỏ kẹp hiệu chuẩn (Carbide setting claws).

Mỏ kẹp Carbide đạt độ cứng bề mặt kịch trần trên 62 HRC, chống mòn vẹt và chịu lực nén cơ học cực tốt.

Cơ cấu trượt tịnh tiến của mỏ kẹp phụ trên thanh dẫn hướng được mài khít tinh xảo, không có độ rơ lỏng cơ học.

Vít khóa hãm cỡ lớn ở đuôi giúp khóa cứng mỏ trượt chắc chắn, không bị xê dịch dù bị va đập nhẹ khi thao tác.

Sự kiên cố này của thước **bộ gá sét điểm không Werka 4112-290** giúp triệt tiêu hoàn toàn các khe hở sai số cơ học.

Tiêu chuẩn chất lượng lường kịch trần Made in Germany

Dòng sản phẩm Bore Gauge Zero Setter được sản xuất và nhập khẩu nguyên chiếc từ nhà máy của Werka tại Đức (Made in Germany).

Quy trình chế tạo cơ khí chính xác của Đức đảm bảo dung sai chế tạo hình học (Tolerance) siêu nhỏ chỉ trong mức $2\text{ }\mu\text{m}$.

Dung sai 2 micromet là cấp chính xác lường tối đa, đáp ứng yêu cầu hiệu chuẩn khắt khe nhất của phòng thí nghiệm ISO 17025.

Sản phẩm đi kèm phiếu kiểm nghiệm sai số thực tế chi tiết của từng thiết bị được đóng dấu chứng nhận của hãng.

Xuất xứ Đức danh tiếng của thước **bộ gá sét điểm không Werka 4112-290** là bảo chứng uy tín chất lượng lường cho phân xưởng.

Thông số kỹ thuật bộ gá sét điểm không Werka 4112-290

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng thiết bị gá thiết lập điểm Không đồng hồ đo lỗ của hãng Werka:

Model **bộ gá sét điểm không Werka 4112-290** sở hữu dải thiết lập rộng từ 18mm đến 290mm, thích hợp cho mọi dòng thước đo lỗ nhỏ và lớn.

Thước được đóng gói cẩn thận trong hộp carton chất lượng cao (High quality carton) bọc xốp định hình bảo quản tối ưu.

Việc trang bị thiết bị **bộ gá sét điểm không Werka 4112-290** là giải pháp nâng cấp năng lực đo lường toàn diện cho xưởng máy.

Quy trình 5 bước thiết lập điểm không chuẩn xác tuyệt đối

Để quá trình thiết lập điểm Không đạt độ tin cậy cao nhất, anh em cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

Bước 1: Vệ sinh bề mặt tiếp xúc: Lau sạch cặn dầu mạt sắt bám dính trên các miếng căn mẫu phẳng và mỏ kẹp của thước.

Bước 2: Tổ hợp khối căn mẫu: Chọn các miếng căn mẫu phẳng có độ dày phù hợp ghép lại để đạt kích thước đường kính lỗ cần đo.

Bước 3: Gá kẹp khối căn mẫu: Đưa khối căn mẫu vào giữa hai mỏ kẹp của bộ gá, đẩy khít và siết chặt vít khóa định vị.

Bước 4: Đưa đầu đo vào gá: Luồn đầu đo của thước đo lỗ vào giữa rãnh phẳng song song được tạo ra bởi khối căn mẫu.

Bước 5: Chỉnh Zero đồng hồ so: Vặn xoay mặt ngoài đồng hồ so về vị trí số 0 khi đầu đo tiếp xúc vừa lực nén cơ học.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa các đặc tính ưu việt này giúp thước **bộ gá sét điểm không Werka 4112-290** vượt trội hoàn toàn các dưỡng chuẩn cơ.

Đầu tư thước **bộ gá sét điểm không Werka 4112-290** là bước đi chiến lược nâng cấp chất lượng công cụ cho nhà xưởng.

Ứng dụng thực tế ngoài xưởng gia công lớn và phòng Lab QC

Thiết bị **bộ gá sét điểm không Werka 4112-290** là dụng cụ phụ trợ cốt lõi chuyên dùng cho các tác vụ:

Thiết lập điểm Không chuẩn xác vạn năng cho các loại thước đo lỗ chỉ thị kim và thước đo lỗ điện tử ngoài xưởng máy.

Hiệu chuẩn kiểm tra định kỳ sai số lặp lại của các dòng thước đo trong dạng càng kẹp cơ học trong phòng QC.

Gá đặt ngang hoặc dọc linh hoạt (For vertical and horizontal use) trên bàn map đá Granite để hiệu chỉnh các dưỡng đo cơ khí.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo trong với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu cho phòng QC.

Sự tin cậy của thước **bộ gá sét điểm không Werka 4112-290** giúp xưởng khẳng định uy tín chất lượng gia công chính xác tuyệt đối.

Sản phẩm phù hợp với những ai?

Thiết bị gá đặt Werka 4112-290 là sự đầu tư khôn ngoan cho các nhóm khách hàng chuyên nghiệp:

Thợ tiện phay bào cơ khí, thợ doa mài phục hồi lòng xylanh động cơ cần thiết bị sét điểm không vạn năng nhanh chóng.

Nhân viên kiểm soát chất lượng KCS/QC của các phòng Lab hiệu chuẩn thiết bị đo, phòng thí nghiệm ISO 17025.

Kỹ sư cơ điện cần gá đặt chuẩn để thiết lập hành trình đo cho các cụm đầu cảm biến đo lường tự động.

Sở hữu **bộ gá sét điểm không Werka 4112-290** chính hãng nâng tầm vị thế công cụ kỹ thuật uy tín cho xưởng của anh em.

Chủ xưởng muốn nâng cao chất lượng hiệu chuẩn nên trang bị **bộ gá sét điểm không Werka 4112-290** cho tổ QC.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Cơ cấu trượt tịnh tiến định vị ren đòi hỏi người dùng lưu ý các quy tắc sử dụng và bảo dưỡng cơ bản:

Tránh làm rơi rớt hoặc tác động lực va đập mạnh trực tiếp vào thanh trượt định hướng và mỏ kẹp của bộ gá.

Không tự ý dùng búa hoặc các vật nặng gõ vào mỏ kẹp để ép chặt khối căn mẫu phẳng kim loại.

Sau mỗi ca làm việc, tháo khối căn mẫu ra khỏi bộ gá, lau sạch bề mặt tiếp xúc của mỏ kẹp bằng cồn khô.

Bôi một lớp dầu dưỡng mỏng chuyên dụng lên bề mặt mỏ kẹp và thanh dẫn hướng trước khi cất giữ thước.

Bảo quản thước **bộ gá sét điểm không Werka 4112-290** trong hộp gỗ lót nhung đi kèm của hãng Werka.

Các câu hỏi thường gặp khi sử dụng bộ gá sét điểm không Werka 4112-290

Kết luận

Thước **bộ gá sét điểm không Werka 4112-290** dải đo 18-290mm cơ học là thiết bị hiệu chuẩn phụ trợ chính xác, bền bỉ và chuyên nghiệp hàng đầu cho phân xưởng tiện mài doa xylanh động cơ và phòng QC nhà máy. Sự kết cấu mỏ kẹp phủ hợp kim carbide siêu cứng chống mài mòn, khả năng gá đặt ngang dọc linh hoạt, dung sai chế tạo hình học siêu nhỏ $2\text{ }\mu\text{m}$ cùng nguồn gốc xuất xứ Đức uy tín giúp người thợ thiết lập điểm Không nhanh chóng, loại bỏ hoàn toàn các sai số hình học nghiêng góc và đảm bảo chất lượng hiệu chỉnh thiết bị đo luôn đạt độ tin cậy cơ học kịch trần.

Hãy trang bị thước **bộ gá sét điểm không Werka 4112-290** chính hãng để nâng tầm kiểm soát chất lượng sản xuất và tối ưu năng lực gia công cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
