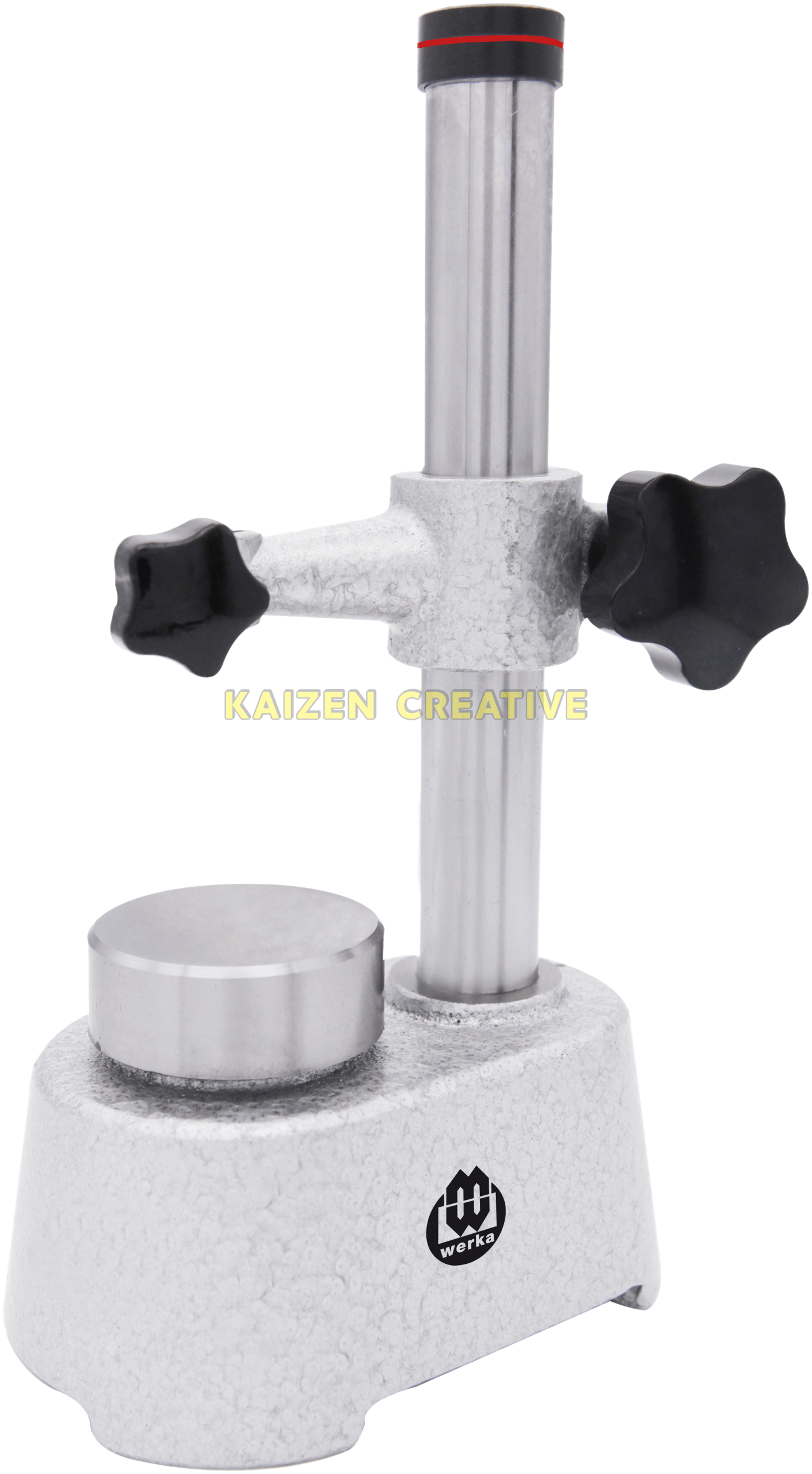

Bệ so độ dày chính xác cao bàn tròn phi 50mm độ phẳng 0.002mm cột phi 22mm Werka 236-2423

Trong các phòng kiểm tra chất lượng sản phẩm KCS, phòng thí nghiệm đo lường chuẩn lường và xưởng gia công cơ khí chính xác, công đoạn đo kiểm độ dày, độ cao bậc của hàng nghìn chi tiết nhỏ như vòng đệm shim, đĩa mài, bạc đạn, chốt pin hoặc linh kiện khuôn mẫu luôn đòi hỏi tốc độ nhanh và độ chuẩn xác vi mô. Sử dụng thước panme cầm tay đo từng chi tiết vừa tốn thời gian, gây mỏi tay, vừa dễ sai số do lực siết tay không đều, trong khi dùng chân đế từ thông thường lại thiếu mặt phẳng chuẩn tỳ đè khiến phôi bị bấp bênh.

Để giải quyết triệt để bài toán đo so sánh độ dày hàng loạt với độ chính xác tuyệt đối, tích hợp mặt bàn đo tròn phi 50mm bằng thép tôi cứng mài khôn đạt độ phẳng siêu việt 0.002mm (2 micromet) trên hệ cột trụ chịu lực khổng lồ phi 22mm và đế gang đúc nguyên khối chống rung, dòng sản phẩm **bệ so độ dày Werka 236-2423** (Measuring Stand Round Table) là giải pháp đo lường kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về mặt bàn tròn mài khôn 2um, cột trụ chống rung phi 22mm, hành trình đo 100mm và quy trình đo so sánh chuẩn lường.

Sở hữu **bệ so độ dày Werka 236-2423** chính hãng của Đức mang lại năng lực đo kiểm hàng loạt thần tốc, chuẩn xác đến từng micromet và nâng cao năng suất kiểm tra gấp 10 lần cho phòng KCS, khẳng định chất lượng xuất xưởng hoàn hảo cho doanh nghiệp.

Nỗi đau đo độ dày hàng loạt: Sự chậm chạp và sai số khi đo thủ công bằng panme cầm tay

Khi phòng kiểm tra chất lượng KCS nhận một lô hàng 5.000 chi tiết vòng đệm căn lá (shim), đĩa mài chính xác hoặc chốt pin dẫn hướng với yêu cầu kiểm tra 100% dung sai độ dày ±0.003mm.

Nếu nhân viên kiểm tra sử dụng panme đo ngoài cầm tay để xoay cóc đo từng chi tiết một.

Mỗi phép đo mất từ 15 đến 20 giây xoay cóc, người kiểm tra nhanh chóng bị mỏi cơ tay, giảm năng suất và làm tắc nghẽn toàn bộ dây chuyền xuất xưởng.

Đặc biệt, nhiệt lượng truyền từ bàn tay cầm nắm liên tục làm khung thước panme bị giãn nở nhiệt, gây trôi vạch số 0 sau vài chục lần đo.

Lực siết cóc tay giữa các ca làm việc khác nhau không đồng đều, dẫn đến kết quả đánh giá dung sai thiếu tính khách quan.

Nếu dùng các loại chân đế từ gá đồng hồ so lên mặt bàn xưởng, mặt bàn xưởng gồ ghề thiếu độ phẳng làm phôi bị bấp bênh và nghiêng góc đo.

Mặt khác, việc dùng mỏ kẹp của thước cặp cơ khí cũng hoàn toàn không thể đạt được độ phân giải micromet cho các phép đo độ dày này.

Chính sự bế tắc về năng suất và độ chuẩn xác đòi hỏi giải pháp bệ so độ dày chuyên dụng mặt bàn phẳng 0.002mm từ **bệ so độ dày Werka 236-2423**.

Sử dụng **bệ so độ dày Werka 236-2423** giúp người thợ đặt phôi vào và đọc ngay kết quả dung sai chỉ trong vòng 1 giây.

Trang bị **bệ so độ dày Werka 236-2423** là bảo chứng cho năng suất đo kiểm thần tốc và độ chuẩn xác cơ học số 1 cho phòng KCS.

Mặt bàn đo tròn phi 50mm tôi cứng mài khôn – Độ phẳng siêu việt 0.002mm (2 micromet)

Trái tim của Werka 236-2423 là khối bàn đo hình tròn đường kính rộng rãi **phi 50mm (Φ50mm)** được gia công theo tiêu chuẩn chuẩn lường cao nhất của Đức:

Khối bàn đo được chế tạo từ thép hợp kim chất lượng cao, trải qua quá trình nhiệt luyện tôi cứng sâu đạt độ cứng bề mặt trên 60 HRC.

Bề mặt bàn đo được gia công qua 3 công đoạn khắt khe: Mài chính xác (Ground), mài siêu tinh và đánh bóng khôn (Lapped).

Đạt độ phẳng bề mặt siêu việt kịch trần **0.002mm (chỉ 2 micromet)** trên toàn bộ diện tích bàn tròn phi 50mm.

Tạo mặt chuẩn phẳng tuyệt đối cho đáy chi tiết tỳ đè ổn định, không bị cập kênh hay nghiêng lệch góc tiếp xúc.

Độ cứng 60 HRC chống mài mòn, chống trầy xước va quẹt hoàn hảo khi đặt phôi kim loại cứng liên tục hàng triệu lần.

Mặt bàn phẳng 2um của **bệ so độ dày Werka 236-2423** đảm bảo kết quả đo lường luôn đạt độ tin cậy tuyệt đối.

Cột trụ cố định siêu cứng vững phi 22mm – Triệt tiêu 100% rung lắc và biến dạng cơ học

Werka trang bị cho bệ so hệ thống cột trụ đứng khổng lồ với đường kính chịu lực lên tới **phi 22mm (Φ22mm)**:

Đường kính phi 22mm là kích thước siêu lớn, tạo mô-men chống uốn và chống xoắn cơ học cao gấp 5 lần các cột gá thông thường.

Cột đứng được liên kết cố định kiên cố vuông góc với mặt bàn đo, đạt độ vuông góc chuẩn lường **0.03mm**.

Triệt tiêu hoàn toàn hiện tượng rung lắc đàn hồi hay biến dạng uốn khi đầu đo đồng hồ so tỳ nén lực tiếp xúc lên mặt phôi.

Toàn bộ cột thép được gia công mài vô tâm bóng mịn và phủ lớp mạ Crom cứng chống trầy xước, chống rỉ sét dầu mỡ.

Cụm tay gá trượt nâng hạ êm ái dọc theo thân cột phi 22mm và khóa cứng ngắc chỉ bằng một núm hoa mai công thái học.

Độ cứng vững vô địch của hệ cột phi 22mm trên **bệ so độ dày Werka 236-2423** đảm bảo kim đồng hồ luôn đứng im ổn định khi đo.

Khối đế gang đúc nguyên khối nặng đầm chắc – Bệ đỡ triệt tiêu xung lực rung chấn

Bệ đỡ bên dưới của Werka 236-2423 là khối đế đúc bằng gang xám chất lượng cao nguyên khối (Cast Iron Base):

Vật liệu gang xám có đặc tính hấp thụ và triệt tiêu rung chấn cơ học tự nhiên cực kỳ xuất sắc.

Trọng lượng khối đế gang nặng đầm chắc kết hợp bản chân đế rộng tạo trọng tâm thấp, giúp bệ so đứng vững như bàn thạch trên bàn làm việc.

Không bị rung rơ hay xê dịch khi các máy móc gia công xung quanh phân xưởng đang hoạt động.

Bề mặt đế gang được xử lý bằng lớp sơn sấy tĩnh điện vân búa màu xám bạc sang trọng, chống trầy xước và chống bám bẩn dầu nhớt.

Bệ đỡ kiên cố của khối đế gang đúc trên **bệ so độ dày Werka 236-2423** mang lại sự ổn định lâu dài qua nhiều thập kỷ sử dụng.

Hành trình đo 100mm với đầu kẹp phi 8mm H7 – Tương thích hoàn hảo mọi đồng hồ so

Cụm tay gá của bệ so Werka 236-2423 có hành trình trượt nâng hạ lên xuống rộng rãi lên tới **100mm**:

Cho phép người thợ linh hoạt đo kiểm các chi tiết có độ dày từ siêu mỏng (0.01mm) đến các khối phôi dày tới 100mm.

Đầu kẹp được gia công doa lỗ chính xác cao đạt cấp dung sai **phi 8mm H7 (Φ8mm H7)** chuẩn mực quốc tế.

Lắp vừa khít 100% cuống gá phi 8mm của tất cả các dòng đồng hồ so cơ khí, đồng hồ so điện tử và thiết bị đo Millimess cao cấp.

Bu-lông siết khóa ôm chặt chu vi cuống gá nhẹ nhàng mà không làm móp méo hay trầy xước ty trượt của đồng hồ so.

Kết hợp linh hoạt bệ so này với các dòng đồng hồ so cơ học hoặc thước panme mang lại giải pháp đo lường đồng bộ.

Tính tương thích vạn năng của **bệ so độ dày Werka 236-2423** giúp tối ưu hóa toàn bộ trang thiết bị đo lường sẵn có trong nhà xưởng.

Cụm tinh chỉnh vi mô Fine Adjustment – Đưa kim đồng hồ về số 0 cực êm trong 2 giây

Điểm tinh xảo trên cụm tay gá của Werka 236-2423 là cơ cấu **tinh chỉnh vi mô (Fine Adjustment)** tích hợp ở đầu kẹp:

Sau khi đã nâng hạ tay gá và khóa cứng trên cột đứng phi 22mm, người thợ xoay nhẹ núm tinh chỉnh khía nhám ở bên hông.

Cơ cấu ren vi mô điều chỉnh độ cao của đồng hồ so tịnh tiến lên xuống với bước dịch chuyển siêu mịn từng micromet.

Đưa kim đồng hồ so về đúng vạch số 0 chuẩn xác tuyệt đối theo khối căn mẫu chuẩn chỉ trong vòng 2 giây.

Không cần dùng tay gõ nhẹ hay điều chỉnh gián đoạn, thao tác cực kỳ êm dịu và chính xác.

Lò xo đàn hồi bên trong cụm tinh chỉnh giữ chặt vị trí kim ổn định, không bị trôi số sau khi buông tay.

Sự tiện lợi của núm vi chỉnh trên **bệ so độ dày Werka 236-2423** giúp kỹ thuật viên hoàn tất công đoạn chuẩn bị đo cực kỳ nhanh chóng.

Thông số kỹ thuật bệ so độ dày Werka 236-2423

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng bệ so độ dày chính xác cao bàn tròn hãng Werka Đức:

Model **bệ so độ dày Werka 236-2423** có bàn đo tròn phi 50mm độ phẳng 0.002mm, cột phi 22mm, hành trình đo 100mm, đế gang đúc chính xác cao.

Sản phẩm được đóng gói bảo quản trong hộp carton chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **bệ so độ dày Werka 236-2423** giúp phòng QC/KCS xử lý hoàn hảo các bài toán đo so sánh độ dày, chiều cao hàng loạt với độ chính xác micromet.

Quy trình 5 bước đo so sánh độ dày hàng loạt bằng căn mẫu chuẩn

Để vận hành bệ so độ dày đo so sánh hàng loạt nhanh chóng và chuẩn xác, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch mặt bàn đo: Dùng cồn hoặc khăn sạch lau sạch bụi bẩn trên mặt bàn đo tròn phi 50mm và đầu đo tiếp xúc.

Bước 2: Gắn đồng hồ so vào tay gá: Đưa cuống đồng hồ so vào lỗ kẹp phi 8mm H7, siết nhẹ ốc khóa ngàm.

Bước 3: Set điểm 0 bằng căn mẫu chuẩn: Đặt khối căn mẫu chuẩn (Gauge block) có kích thước danh nghĩa lên bàn đo, hạ tay gá xuống cho đầu đo nén lên căn mẫu khoảng 0.2mm rồi khóa chặt tay gá trên cột phi 22mm.

Bước 4: Tinh chỉnh kim về vạch số 0: Xoay nhẹ núm tinh chỉnh vi mô để đưa kim đồng hồ về đúng vạch số 0 chuẩn xác, sau đó rút căn mẫu ra.

Bước 5: Tiến hành đo hàng loạt: Lần lượt đưa từng chi tiết gia công trượt qua dưới đầu đo trên bàn tròn phi 50mm và đọc ngay giá trị dung sai chênh lệch (±) trên mặt số trong 1 giây.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa bàn đo 2um và cột chống rung phi 22mm giúp **bệ so độ dày Werka 236-2423** trở thành bệ so chuẩn lường số 1 cho phòng KCS.

Đầu tư trang bị **bệ so độ dày Werka 236-2423** giúp doanh nghiệp giải phóng sức lao động cho nhân viên kiểm tra và kiểm soát 100% chất lượng lô hàng.

Độ bền cơ học vượt thời gian của **bệ so độ dày Werka 236-2423** mang lại sự an tâm tuyệt đối trong từng ca đo kiểm chi tiết máy chính xác.

Ứng dụng thực tế ngoài hiện trường kiểm tra vòng đệm, đĩa mài và chốt pin

Thiết bị **bệ so độ dày Werka 236-2423** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Đo so sánh độ dày của hàng loạt vòng đệm căn lá (shim), đĩa mài chính xác và vòng bi bạc đạn trong phòng QC/KCS.

Kiểm tra độ cao bậc, chiều dài của các chốt pin định vị, mũi khoan, mũi dao phay ngón siêu nhỏ.

Phân loại dung sai kích thước linh kiện theo từng nhóm cấp chính xác trong các dây chuyền lắp ráp tự động.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **bệ so độ dày Werka 236-2423** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán kiểm tra chất lượng hàng loạt nhanh chóng nhất.

Sản phẩm phù hợp với những ai?

Bệ so độ dày chính xác cao bàn tròn Werka 236-2423 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ thuật viên phòng QC/KCS, phòng kiểm định chất lượng phụ trách đo kiểm số lượng lớn linh kiện cơ khí nhỏ.

Thợ mài phẳng, thợ tiện đùn tự động chuyên gia công vòng đệm, chốt pin và đĩa mài chính xác.

Các xưởng sản xuất linh kiện phụ tùng ô tô, xe máy, thiết bị y tế cần kiểm soát 100% dung sai độ dày xuất xưởng.

Sở hữu **bệ so độ dày Werka 236-2423** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn chuẩn hóa trang thiết bị đo kiểm hàng loạt cho phòng KCS nên lựa chọn bệ so độ dày bàn tròn Werka.

Lưu ý khi sử dụng và cách bảo quản mặt bàn đo mài khôn để duy trì độ phẳng

Để đảm bảo mặt bàn đo tròn luôn duy trì độ phẳng 0.002mm và cột thép trượt êm ái, người dùng cần lưu ý các quy tắc sau:

Lau sạch bụi mạt kim loại trên mặt bàn đo và đáy phôi trước khi đặt để tránh làm trầy xước bề mặt đánh bóng khôn.

Không dùng búa gõ trực tiếp lên mặt bàn đo hoặc thả rơi phôi nặng thô bạo làm móp méo mặt chuẩn.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau hết bụi bẩn và dầu mỡ bám trên mặt bàn tròn và cột phi 22mm.

Bảo quản bệ so trong phòng kiểm tra khô ráo, tránh môi trường ẩm ướt gây oxy hóa bề mặt thép tôi cứng.

Vệ sinh định kỳ **bệ so độ dày Werka 236-2423** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Thoa một lớp dầu bảo quản mỏng lên mặt bàn tròn mài khôn nếu lưu kho thời gian dài trên 6 tháng.

Các câu hỏi thường gặp khi sử dụng bệ so độ dày Werka 236-2423

Kết luận

**Bệ so độ dày Werka 236-2423** chính xác cao bàn tròn phi 50mm độ phẳng siêu việt 0.002mm cột trụ chống rung phi 22mm hành trình đo 100mm đế gang đúc nguyên khối là phụ kiện đo lường chuyên biệt, đẳng cấp và chuẩn xác hàng đầu cho phòng kiểm định KCS. Thiết kế bàn đo siêu phẳng 2um kết hợp cơ cấu đo so sánh thần tốc giúp người thợ kiểm soát 100% dung sai độ dày hàng loạt, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **bệ so độ dày Werka 236-2423** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
