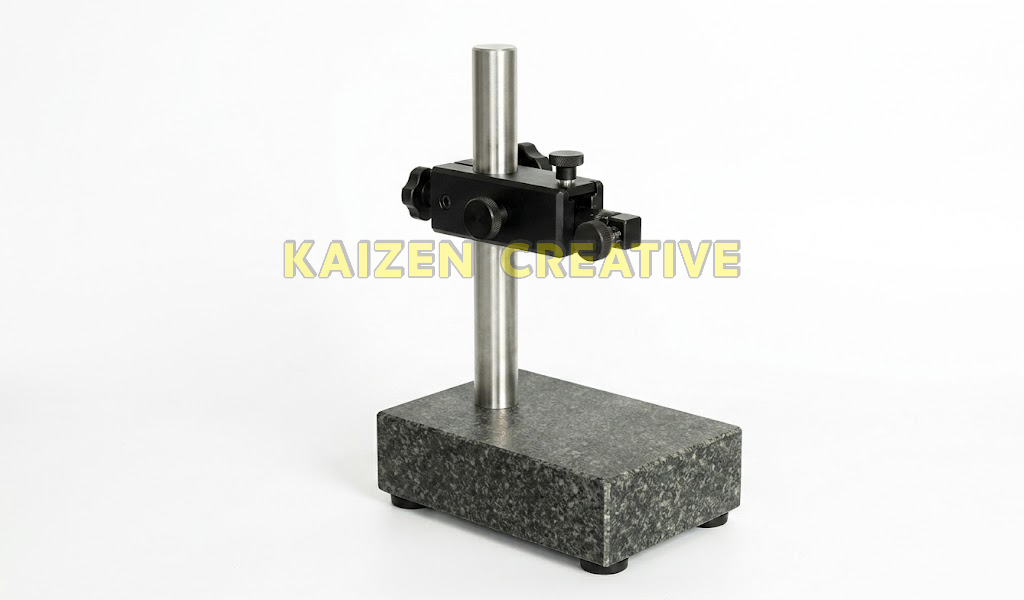

bàn đo so sánh Werka 7132-GF150 – Nên mua

Trong các phòng thí nghiệm hiệu chuẩn chuẩn lường, phòng kiểm tra chất lượng sản phẩm KCS và các viện nghiên cứu cơ khí vi mô chính xác, việc đo so sánh độ dày, độ phẳng của các khối căn mẫu chuẩn hoặc chi tiết cơ khí tinh xảo đòi hỏi mặt phẳng chuẩn phải đạt cấp chính xác DIN 876/00 cao nhất của Đức. Tuy nhiên, khi đo các chi tiết có độ dày chênh lệch nhau từ 2mm đến 5mm, việc sử dụng các bệ so thông thường với núm tinh chỉnh dải hẹp (dưới 1mm) buộc kỹ thuật viên phải liên tục nới ốc dịch chuyển tay gá trên cột đứng, gây tốn thời gian và làm mất độ vuông góc chuẩn.

Để giải quyết triệt để vấn đề căn chỉnh dải rộng và đảm bảo độ phẳng chuẩn lường tuyệt đối, tích hợp mặt bàn bằng đá Granite tự nhiên nguyên khối 150x100x40mm đạt cấp siêu phẳng DIN 876/00 Class kết hợp cụm tinh chỉnh dải siêu rộng lên tới 8mm và cột thép mạ Crom phi 22x180mm ren M8x1.25, dòng sản phẩm **bàn đo so sánh Werka 7132-GF150** (Granite Precision Measuring Table) là giải pháp kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về chuẩn phẳng DIN 876/00 của Đức, dải tinh chỉnh 8mm đột phá, độ ổn định nhiệt phi từ tính và quy trình đo so sánh chuẩn lường.

Sở hữu **bàn đo so sánh Werka 7132-GF150** chính hãng của Đức mang lại sự linh hoạt vô song, môi trường đo lường sạch sẽ không lo rỉ sét và độ chuẩn xác micromet ổn định suốt hàng chục năm cho mọi phòng kiểm định KCS.

Nỗi đau tinh chỉnh hẹp: Sự bất tiện khi đo phôi chênh lệch kích thước trên bệ so thông thường

Khi kỹ thuật viên phòng kiểm tra KCS thực hiện đo so sánh độ dày cho nhiều nhóm chi tiết phôi có kích thước danh nghĩa khác nhau (ví dụ: nhóm 10mm, 12mm, 15mm).

Hầu hết các dòng bệ so trên thị trường chỉ được trang bị cơ cấu tinh chỉnh vi mô với hành trình rất ngắn (chỉ từ 0.5mm đến 1.0mm).

Mỗi khi chuyển sang đo nhóm chi tiết có độ dày chênh lệch vượt quá 1mm, người thợ bắt buộc phải dùng tay nới lỏng ốc khóa chính trên cột đứng.

Việc nâng hạ tay gá thủ công trên thân cột rất khó dừng chính xác ở vị trí nén 0.2mm của đầu đo, tay gá dễ bị trượt rơi tự do hoặc xoay lệch góc đo.

Kỹ thuật viên phải mất rất nhiều thời gian lặp đi lặp lại thao tác siết mở ốc khóa chính, làm giảm sút năng suất và gây mỏi mệt.

Đồng thời, việc sử dụng các bàn đo kim loại dễ bị ố rỉ sét trong môi trường độ ẩm cao, phải bôi dầu chống rỉ làm bẩn phôi và phòng đo.

Mặt khác, việc dùng mỏ kẹp của thước cặp cơ khí cũng không thể đạt được độ nhạy micromet cho các phép đo so sánh độ dày này.

Chính sự bất cập này đòi hỏi giải pháp bàn đo đá Granite chuẩn DIN 876/00 tích hợp tinh chỉnh dải rộng 8mm từ **bàn đo so sánh Werka 7132-GF150**.

Sử dụng **bàn đo so sánh Werka 7132-GF150** giúp người thợ xoay núm vi chỉnh nhẹ nhàng trên hành trình rộng tới 8mm mà không cần mở khóa cột.

Trang bị **bàn đo so sánh Werka 7132-GF150** là bảo chứng cho sự tiện nghi, tốc độ và độ chuẩn xác cơ học số 1 cho phòng KCS.

Mặt bàn đá Granite tự nhiên DIN 876/00 Class – Chuẩn mực phẳng cao cấp nhất của Đức

Mặt bàn đo của Werka 7132-GF150 được chế tác từ đá Granite đen tự nhiên nguyên khối và gia công mài tinh đạt **cấp chính xác DIN 876/00 Class (DIN 876 Grade 00)** của Đức:

Cấp 00 là cấp độ phẳng siêu cao cấp nhất trong hệ thống tiêu chuẩn đo lường DIN của Cộng hòa Liên bang Đức, vượt trội hoàn toàn so với cấp 0 hay cấp 1.

Độ phẳng bề mặt đạt độ mịn quang học vi mô trên toàn bộ diện tích $150 \times 100\text{mm}$, không có bất kỳ độ lồi lõm cục bộ nào.

Bề mặt đá hoa cương phẳng mịn như lụa, trượt phôi kim loại cực kỳ êm ái, không gây lực ma sát cản trở.

Khi bề mặt vô tình bị cọ xát bởi vật cứng, đá Granite chỉ sinh ra bụi mịn tự rơi ra mà không bao giờ sinh gờ bavia nhô lên làm hỏng độ phẳng chuẩn.

Tạo mặt phẳng chuẩn tỳ đè phẳng tuyệt đối cho đáy phôi đo, triệt tiêu 100% sai số góc nghiêng.

Độ phẳng DIN 876/00 của **bàn đo so sánh Werka 7132-GF150** là thước đo vàng cho sự chuẩn xác tuyệt đối trong mọi báo cáo kiểm định chất lượng xuất xưởng.

Cụm tinh chỉnh vi mô dải siêu rộng 8mm – Căn chỉnh linh hoạt không cần dời tay gá

Đột phá cơ học đắt giá nhất trên Werka 7132-GF150 là cụm tay gá tích hợp **cơ cấu tinh chỉnh vi mô với dải hành trình điều chỉnh rộng kỷ lục lên tới 8mm (8mm Travel)**:

Dải tinh chỉnh 8mm rộng gấp **8 lần** so với các cơ cấu tinh chỉnh 1mm thông thường trên thị trường.

Khi đo các chi tiết có độ dày chênh lệch trong khoảng 8mm, người thợ chỉ cần xoay nhẹ núm vặn tinh chỉnh ở đỉnh cụm gá.

Cơ cấu ren dẫn hướng chuẩn xác sẽ nâng hạ đầu kẹp đồng hồ so tịnh tiến lên xuống một cách êm ái, mượt mà và chuẩn xác từng micromet.

Không cần phải mở khóa núm siết chính trên cột đứng, loại bỏ hoàn toàn nguy cơ tay gá bị trượt rơi tự do hay bị xoay lệch hướng đo.

Đưa kim đồng hồ so về đúng vạch số 0 (Zero-setting) theo căn mẫu chuẩn cực kỳ nhanh chóng chỉ trong vòng vài giây.

Sự tiện lợi của cụm tinh chỉnh dải rộng 8mm trên **bàn đo so sánh Werka 7132-GF150** nâng cao đáng kể tốc độ và sự nhàn nhã cho kỹ thuật viên.

Khối đế đá Granite dày 40mm – Bất biến trước nhiệt độ và triệt tiêu 100% rỉ sét

Werka trang bị khối đế bằng đá Granite tự nhiên nguyên khối kích thước **$150 \times 100\text{mm}$** với độ dày lên tới **40mm**:

Đá Granite tự nhiên được hình thành qua hàng triệu năm kiến tạo địa chất, triệt tiêu 100% ứng suất dư nội tại bên trong khối đá.

Không bao giờ bị cong vênh, biến dạng hay co ngót kích thước theo thời gian như các vật liệu kim loại đúc nhân tạo.

Độ dày khối đá 40mm kết hợp trọng lượng nặng đầm chắc tạo trọng tâm siêu thấp, giúp bàn đo đứng vững như bàn thạch trên bàn làm việc.

Hoàn toàn không bị oxy hóa rỉ sét trong môi trường khí hậu nhiệt đới ẩm, không bị ăn mòn bởi mồ hôi tay hay dung dịch làm mát.

Không cần bôi dầu chống rỉ, giữ cho phòng kiểm tra KCS luôn sạch bóng và không làm bẩn phôi đo.

Độ bền vật lý bất biến của khối đá Granite tự nhiên trên **bàn đo so sánh Werka 7132-GF150** mang lại giá trị sử dụng trọn đời cho doanh nghiệp.

Hệ cột thép mạ Crom phi 22x180mm liên kết ren M8x1.25 kiên cố

Gắn kiên cố trên khối đế đá Granite là hệ thống cột trụ đứng bằng thép tôi cứng chất lượng cao:

Đường kính cột chịu lực lớn **phi 22mm (Φ22mm)** và chiều cao **180mm**, tạo độ cứng vững cơ học và mô-men chống uốn vượt trội.

Chân cột được liên kết sâu vào khối đá Granite thông qua bu-lông ren thép tiêu chuẩn **M8 x 1.25mm** kiên cố.

Đảm bảo độ vuông góc tuyệt đối giữa thân cột và mặt bàn đá Granite, không bị rung rơ hay lỏng lẻo qua thời gian.

Toàn bộ bề mặt cột thép được mài vô tâm bóng mịn và phủ lớp **mạ Crom sáng bóng như gương**.

Chống trầy xước va quẹt, chống bám bẩn dầu mỡ và lau chùi cực kỳ dễ dàng.

Độ kiên cố của hệ cột phi 22mm trên **bàn đo so sánh Werka 7132-GF150** đảm bảo kim đồng hồ luôn đứng im ổn định khi đo.

Đầu kẹp tiêu chuẩn phi 8mm – Tương thích hoàn hảo mọi đồng hồ so và thiết bị đo

Đầu kẹp phụ kiện của Werka 7132-GF150 được thiết kế lỗ kẹp tiêu chuẩn quốc tế đường kính **phi 8mm (Φ8mm)**:

Kẹp vừa khít 100% cuống gá phi 8mm của tất cả các dòng đồng hồ so cơ khí, đồng hồ so điện tử và thiết bị đo Millimess của Mitutoyo, Mahr, Insize và Werka.

Bu-lông siết khóa ôm chặt chu vi cuống gá nhẹ nhàng mà không làm móp méo hay trầy xước ty trượt nhạy cảm của đồng hồ so.

Người thợ thoải mái hoán đổi giữa các loại thiết bị đo sẵn có trong phân xưởng mà không cần mua thêm đầu chuyển đổi.

Kết hợp linh hoạt bàn đo này với các dòng đồng hồ so cơ học hoặc thước panme mang lại giải pháp đo lường đồng bộ.

Tính tương thích tiêu chuẩn của **bàn đo so sánh Werka 7132-GF150** giúp tối ưu hóa toàn bộ trang thiết bị đo lường sẵn có trong nhà xưởng.

Tổng hợp 3 kích thước bàn đo Granite Werka 7132-GF Series (Từ 150mm đến 300mm)

Dòng sản phẩm Granite Precision Measuring Table của Werka cung cấp 3 tùy chọn kích thước đáp ứng mọi nhu cầu đo kiểm:

1. Model 7132-GF150 (Bàn đá $150 \times 100 \times 40\text{mm}$ – Cột $\Phi 22\times 180\text{mm}$): Nhỏ gọn, đầm chắc, tinh chỉnh 8mm, lý tưởng cho phòng KCS, linh kiện quang học và căn mẫu chuẩn.

2. Model 7132-GF200 (Bàn đá $200 \times 150 \times 50\text{mm}$ – Cột $\Phi 30\times 250\text{mm}$): Kích thước trung bình, khối đá dày 50mm, cột lớn phi 30mm cho phôi khuôn mẫu cơ khí.

3. Model 7132-GF300 (Bàn đá lớn $300 \times 200 \times 50\text{mm}$ – Cột $\Phi 35\times 300\text{mm}$): Bản rộng siêu khủng 300x200mm, cột khổng lồ phi 35mm cao 300mm cho phôi tấm lớn và cụm chi tiết máy.

Cả 3 model đều đạt chuẩn độ phẳng siêu việt DIN 876/00 và tích hợp cụm tinh chỉnh vi mô dải rộng 8mm đồng bộ.

Tùy theo kích thước diện tích đáy phôi cần đo trong phòng KCS, người thợ có thể linh hoạt lựa chọn model phù hợp nhất.

Thông số kỹ thuật bàn đo so sánh Werka 7132-GF150

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng bàn đo so sánh chuẩn lường đá Granite DIN 876/00 hãng Werka Đức:

Model **bàn đo so sánh Werka 7132-GF150** có bàn đá Granite 150x100x40mm chuẩn DIN 876/00, cột phi 22x180mm, tinh chỉnh dải rộng 8mm, kẹp phi 8mm chính xác cao.

Sản phẩm được đóng gói bảo quản trong hộp carton chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **bàn đo so sánh Werka 7132-GF150** giúp phòng QC/KCS và phòng chuẩn lường xử lý hoàn hảo các bài toán đo so sánh độ dày cấp độ micromet sạch sẽ và linh hoạt nhất.

Quy trình 5 bước đo so sánh căn mẫu chuẩn lường trên bàn đá Granite DIN 876/00

Để vận hành bàn đo so sánh đá Granite đo căn mẫu chuẩn xác nhất, anh em thực hiện theo 5 bước sau:

Bước 1: Làm sạch mặt bàn đá: Dùng cồn hoặc khăn sạch lau sạch bụi bẩn trên mặt bàn đá Granite 150x100mm và đầu đo tiếp xúc.

Bước 2: Gắn đồng hồ so vào đầu kẹp: Đưa cuống đồng hồ so vào lỗ kẹp phi 8mm, siết nhẹ ốc khóa ngàm.

Bước 3: Định vị sơ bộ tay gá: Đặt khối căn mẫu chuẩn lên bàn đá Granite, hạ tay gá xuống gần sát căn mẫu rồi khóa chặt núm siết chính trên cột phi 22mm.

Bước 4: Tinh chỉnh dải rộng về vạch số 0: Xoay núm tinh chỉnh vi mô dải 8mm để hạ đầu đo tiếp xúc êm ái lên căn mẫu và đưa kim đồng hồ về đúng vạch số 0 chuẩn xác tuyệt đối, sau đó rút căn mẫu ra.

Bước 5: Tiến hành đo so sánh phôi: Lần lượt đưa từng chi tiết gia công trượt qua dưới đầu đo trên bàn đá Granite và đọc ngay giá trị dung sai chênh lệch (±) trên mặt số với độ chính xác micromet.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa chuẩn phẳng DIN 876/00 và tinh chỉnh dải rộng 8mm giúp **bàn đo so sánh Werka 7132-GF150** trở thành bàn đo so sánh tiện lợi nhất cho phòng KCS.

Đầu tư trang bị **bàn đo so sánh Werka 7132-GF150** giúp doanh nghiệp chuẩn hóa quy trình kiểm định chất lượng và nâng cao năng suất đo kiểm hàng loạt.

Độ bền cơ học vượt thời gian của **bàn đo so sánh Werka 7132-GF150** mang lại sự an tâm tuyệt đối trong từng phép đo so sánh micromet.

Ứng dụng thực tế ngoài hiện trường phòng hiệu chuẩn, đo linh kiện bán dẫn và y tế

Thiết bị **bàn đo so sánh Werka 7132-GF150** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Hiệu chuẩn và đo so sánh dung sai kích thước các khối căn mẫu chuẩn (Gauge block), dưỡng đo trong phòng thí nghiệm chuẩn lường.

Đo kiểm độ dày, độ phẳng của các thấu kính quang học, tấm wafer bán dẫn, chip vi cơ điện tử MEMS.

Kiểm soát dung sai độ dày các chi tiết thiết bị y tế chính xác cao, linh kiện cấy ghép phẫu thuật đòi hỏi tiêu chuẩn phòng sạch.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **bàn đo so sánh Werka 7132-GF150** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán đo lường micromet sạch sẽ và chuẩn xác nhất.

Sản phẩm phù hợp với những ai?

Bàn đo so sánh chuẩn lường đá Granite Werka 7132-GF150 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Kỹ thuật viên phòng QC/KCS, phòng hiệu chuẩn đo lường cần môi trường làm việc sạch sẽ, không rỉ sét và có dải tinh chỉnh rộng.

Kỹ sư ngành sản xuất thiết bị y tế, dược phẩm, thiết bị quang học đòi hỏi tiêu chuẩn phòng sạch (Cleanroom).

Các xưởng cơ khí chính xác cao, nhà máy chế tạo linh kiện ô tô cao cấp cần chuẩn hóa trang thiết bị đo so sánh bền bỉ.

Sở hữu **bàn đo so sánh Werka 7132-GF150** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị bệ so chuẩn DIN 876/00 của Đức cho phòng KCS nên lựa chọn bàn đo đá Granite Werka.

Lưu ý khi sử dụng và cách bảo quản bàn đá Granite để duy trì cấp chính xác DIN 876/00

Để đảm bảo mặt bàn đá Granite luôn duy trì chuẩn siêu phẳng DIN 876/00 và độ sáng bóng, người dùng cần lưu ý các quy tắc sau:

Lau sạch bề mặt bàn đá bằng cồn hoặc khăn mềm sạch trước khi đặt phôi đo để loại bỏ hoàn toàn bụi bẩn.

Không dùng vật cứng nặng đập mạnh vào góc cạnh bàn đá để tránh làm mẻ góc cạnh sắc nét.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau khô bề mặt bàn đá và thân cột phi 22mm.

Bàn đá Granite tự nhiên không bị rỉ sét nên tuyệt đối không bôi dầu mỡ chống rỉ lên mặt đá để giữ sạch sẽ.

Vệ sinh định kỳ **bàn đo so sánh Werka 7132-GF150** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Bảo quản bệ so trong phòng kiểm tra có nhiệt độ ổn định để đạt độ chính xác đo lường tối ưu nhất.

Các câu hỏi thường gặp khi sử dụng bàn đo so sánh Werka 7132-GF150

Kết luận

**Bàn đo so sánh Werka 7132-GF150** chuẩn lường đá Granite tự nhiên $150 \times 100 \times 40\text{mm}$ đạt cấp siêu phẳng DIN 876/00 Class tích hợp tinh chỉnh vi mô dải siêu rộng 8mm cột thép mạ Crom phi 22x180mm lỗ kẹp phi 8mm là phụ kiện đo lường chuyên biệt, sạch sẽ và chuẩn xác hàng đầu cho phòng kiểm định KCS. Thiết kế đá Granite bất biến kết hợp dải tinh chỉnh 8mm linh hoạt giúp người thợ làm chủ mọi phép đo so sánh căn mẫu và linh kiện quang học y tế, đảm bảo độ chuẩn xác đến từng micromet.

Hãy trang bị ngay **bàn đo so sánh Werka 7132-GF150** chính hãng để nâng tầm độ chính xác đo kiểm và khẳng định chất lượng gia công vượt trội cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
