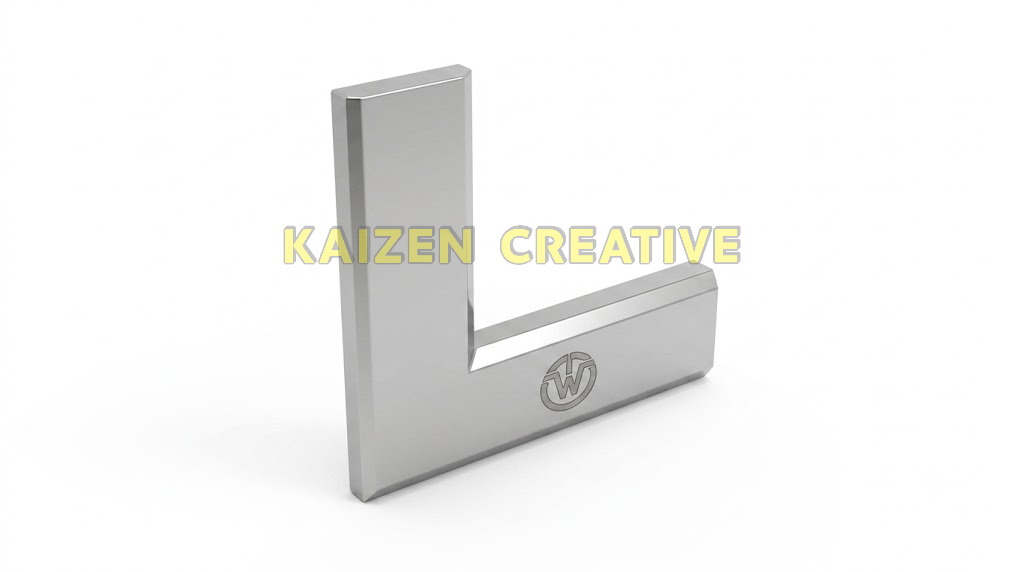

Thước ke vuông mép dao inox kiểm tra góc 90° chuẩn DIN 875/00 cạnh vát phẳng tấm đệm cách nhiệt Werka 240 Series (50x40mm – 200x130mm)

Trong chế tạo khuôn mẫu chính xác cao, gia công thấu kính quang học, cơ cấu vi cơ điện tử và kiểm định phòng đo lường cấp quốc gia, phương pháp kiểm tra độ vuông góc 90 độ bằng bề mặt phẳng thông thường thường gặp giới hạn lớn do diện tích tiếp xúc mặt với mặt (Surface Contact) dễ bị cản trở bởi bụi mịn hoặc màng dầu mỏng. Khi đó, người kỹ sư rất khó phát hiện ra các sai lệch hình học tế vi ở cấp độ dưới 1 micromet.

Để mang lại giải pháp kiểm tra độ vuông góc quang học đạt độ nhạy tối thượng thông qua cơ chế tiếp xúc đường thẳng (Line Contact) sắc như lưỡi dao, dòng sản phẩm thước ke vuông mép dao Werka 240 (90° Precision Inspection Beveled Edge Square) đạt chuẩn cấp chính xác DIN 875/00 (Grade 00) cao cấp nhất của Cộng hòa Liên bang Đức, dải kích thước từ 50 x 40 mm đến 200 x 130 mm, tích hợp 2 cạnh vát mép dao vát nhọn được tôi cứng và mài rà Lapping phẳng gương quang học kết hợp tấm đệm logo cách nhiệt tay cầm độc quyền, là kiệt tác đo lường bậc thầy cho mọi chuyên gia KCS và kỹ sư chế tác khuôn mẫu.

Sở hữu thước ke vuông mép dao Werka 240 chính hãng kèm chứng chỉ kiểm định xuất xưởng là bảo chứng cao nhất cho độ tin cậy tuyệt đối của các trung tâm đo lường, xưởng gia công CNC siêu chính xác và phòng hiệu chuẩn chất lượng cao.

1. Tại sao các chuyên gia khuôn mẫu và phòng Lab cần thước ke vuông mép dao Werka 240?

Trong ngành chế tạo khuôn mẫu độ bóng gương (Mirror Polish), các chi tiết quang học và cụm chuyển động micro, dung sai độ vuông góc thường bị khống chế ở mức 1 đến 2 micromet.

Khi sử dụng các loại thước ke vuông bề mặt phẳng thông thường, diện tích tiếp xúc rộng làm tăng nguy cơ hạt bụi siêu nhỏ bị kẹt vào giữa khe đo.

Hạt bụi này sẽ đội thân thước lên, tạo ra vệt sáng quang học giả làm người kỹ sư phán đoán sai lệch về độ vuông góc thực tế của sản phẩm.

Sự xuất hiện của dòng thước ke vuông mép dao Werka 240 đã mang lại giải pháp đột phá nhờ hai cạnh làm việc được vát nhọn theo biên dạng mép dao (Beveled Edge).

Biên dạng mép dao tạo ra sự tiếp xúc theo dạng đường thẳng (Line Contact), cho phép mép thước gạt bỏ hoàn toàn lớp màng dầu và tiếp xúc trực tiếp vào cốt kim loại của phôi.

Được tôi luyện từ thép không gỉ Stainless Steel cao cấp theo tiêu chuẩn DIN 875/00 siêu việt của Đức, thước ke vuông mép dao Werka 240 là chuẩn mực tối thượng của sự tinh xảo.

Trang bị sản phẩm này giúp các chuyên gia KCS và kỹ sư gia công EDM kiểm soát tuyệt đối từng micromet sai lệch, loại bỏ hoàn toàn các lỗi ghép khuôn tốn kém.

2. Cấp chính xác DIN 875/00 (Grade 00): Chuẩn mực tối thượng của nền cơ khí chính xác Đức

Trong hệ thống tiêu chuẩn đo lường DIN 875 của Đức, cấp chính xác DIN 875/00 (Grade 00) là cấp độ cao nhất và khắt khe nhất:

Dung sai độ vuông góc siêu việt cấp độ nano/micro

Công thức tính dung sai độ vuông góc của chuẩn DIN 875/00 là cộng trừ 1 cộng với chiều dài cánh chia cho 100 tính bằng micromet.

Với kích thước 50 x 40 mm, dung sai độ vuông góc của thước ke vuông mép dao Werka 240 chỉ nằm trong khoảng 1.5 micromet (0.0015 mm).

Với kích thước 100 x 70 mm, dung sai chỉ là 2.0 micromet (0.002 mm), đạt độ chính xác gấp đôi so với cấp Grade 0 và gấp 7 lần so với Grade 1.

Thước chuẩn kiểm định Master Standard

Dòng sản phẩm thước ke vuông mép dao Werka 240 được tin dùng làm thước mẫu chuẩn để thẩm định và hiệu chuẩn lại các thiết bị đo góc khác trong nhà máy.

Sản phẩm đáp ứng trọn vẹn các yêu cầu khắt khe của phòng thí nghiệm tiêu chuẩn quốc tế ISO/IEC 17025.

3. Đột phá thiết kế 2 cạnh vát mép dao (Beveled Edges): Tiếp xúc đường thẳng siêu nhạy

Cấu trúc cạnh vát mép dao (With two bevelled edges, hardened) là điểm cốt lõi tạo nên sức mạnh đo lường vô song của thước ke vuông mép dao Werka 240:

Cơ chế tiếp xúc đường thẳng (Line Contact Mechanism)

Cạnh trong và cạnh ngoài của nhánh đứng được vát chéo hai bên, thu hẹp bề mặt làm việc thành một đường tiếp xúc siêu mảnh.

Tiếp xúc đường thẳng giúp giảm thiểu diện tích cản trở, cho phép mép dao lọt sâu vào các góc lượn bo R siêu nhỏ của đáy rãnh gia công.

Mép dao tiếp xúc trung thực với đường sinh của bề mặt chi tiết, không bị ảnh hưởng bởi độ gợn sóng bề mặt cục bộ.

Thép không gỉ inox tôi cứng chống mài mòn (Hardened Stainless Steel)

Hai cạnh mép dao được tôi cứng nhiệt luyện cao tần đạt độ cứng vượt trội, chống lại sự mẻ cạnh hoặc mài mòn khi miết trên bề mặt kim loại cứng.

Khả năng chống oxy hóa tuyệt đối giúp mép dao của thước ke vuông mép dao Werka 240 luôn sắc nét và phẳng mịn vĩnh cửu.

4. Công nghệ tấm đệm logo cách nhiệt: Bảo vệ cấp độ Grade 00 khỏi sai số do thân nhiệt

Ở cấp chính xác DIN 875/00, chỉ một sự thay đổi nhiệt độ nhỏ 0.5 độ C cũng đủ làm kim loại giãn nở lệch khỏi dung sai cho phép.

Khi người đo cầm tay trần vào thân thước kim loại, thân nhiệt 37 độ C từ các ngón tay sẽ lập tức truyền sang nhánh thước đang cầm.

Sự chênh lệch nhiệt độ giữa hai nhánh thước làm kim loại giãn nở không đều, phá vỡ độ vuông góc 90 độ tuyệt đối của cấp Grade 00.

Werka đã trang bị tấm đệm logo cách nhiệt (Insulation logo plate) độc quyền bằng vật liệu polymer kỹ thuật cao ngay tại góc vuông của thước ke vuông mép dao Werka 240.

Tấm đệm đóng vai trò như một bức tường cách nhiệt hoàn hảo, ngăn chặn 100% dòng nhiệt lượng truyền từ bàn tay vào thân kim loại.

Thước luôn duy trì nhiệt độ ổn định tuyệt đối với môi trường phòng thí nghiệm (20 độ C), đảm bảo kết quả đo chuẩn xác từng phân tử.

5. Công nghệ mài rà Lapping phẳng gương: Phát hiện sai lệch hình học dưới 1 micromet

Tất cả các bề mặt làm việc của thước ke vuông mép dao Werka 240 đều trải qua quy trình rà mài miết Lapping thủ công kết hợp máy CNC siêu chính xác (Working surface lapped):

Hai cạnh mép dao được miết phẳng trên đĩa mài kim cương với hạt mài cấp độ nanomet, tạo nên độ phẳng bóng như gương quang học.

Độ nhám bề mặt đạt mức cực thấp Ra dưới 0.05 micromet, hoàn toàn không có bất kỳ vân xước tế vi nào.

Khi áp mép dao vào mặt phôi trước nguồn sáng trắng, bất kỳ sai lệch góc nào dù chỉ 0.0005 mm (0.5 micromet) đều bị bắt trọn qua vệt sáng quang học sắc lẹm.

Phương pháp này cho phép người kỹ sư đánh giá chất lượng góc vuông của khuôn mẫu nhanh hơn hàng chục lần so với việc quét máy CMM phức tạp.

Sự hoàn hảo trong công nghệ lapping của thước ke vuông mép dao Werka 240 mang lại sự thỏa mãn tuyệt đối cho những đôi mắt kỹ sư cơ khí khó tính nhất.

6. Bảng thông số kỹ thuật chi tiết Series thước ke vuông mép dao Werka 240

Dưới đây là bảng thông số kích thước, tiết diện mặt cắt và mã vạch quốc tế của đầy đủ các model thuộc dòng thước ke vuông mép dao Werka 240 chuẩn DIN 875/00:

Toàn bộ các model thuộc dòng thước ke vuông mép dao Werka 240 đều đạt chuẩn DIN 875/00, chế tác từ thép không gỉ tôi cứng và đi kèm chứng chỉ Certificate kiểm chuẩn chính hãng.

7. Giải quyết triệt để 5 nỗi đau lớn nhất của kỹ sư khi kiểm tra độ vuông góc siêu chính xác

Được thiết kế chuyên biệt cho công tác kiểm định đỉnh cao, thước ke vuông mép dao Werka 240 khắc phục triệt để các hạn chế của đồ đo thông thường:

1. Nỗi đau phán đoán sai lệch do màng dầu và bụi mịn

Thước phẳng thông thường dễ bị kênh khi tiếp xúc với màng dầu mỏng trên phôi.

Mép dao sắc nét của thước ke vuông mép dao Werka 240 dễ dàng cắt xuyên màng dầu, tiếp xúc trực tiếp vào cốt kim loại.

2. Nỗi đau không lọt được vào góc lượn bo R chân rãnh khuôn

Các rãnh khuôn sau gia công phay luôn có góc lượn R nhỏ khiến thước phẳng bị cấn không thể đo sát đáy.

Biên dạng mép dao vát nhọn lách sâu vào tận chân góc bo R, mang lại kết quả kiểm tra độ vuông góc chuẩn chỉ 100%.

3. Nỗi đau sai số trôi dạt do nhiệt truyền từ bàn tay

Tấm đệm logo cách nhiệt độc quyền bảo vệ thước không bị giãn nở nhiệt, duy trì độ chính xác Grade 00 bền bỉ suốt ca đo.

4. Nỗi đau mép thước bị mòn mẻ khi đo thép tôi cứng

Thép không gỉ inox được tôi cứng nhiệt luyện sâu giúp hai mép dao chống mài mòn vượt trội khi cọ xát với các khuôn thép SKD11, SKD61.

5. Nỗi đau thiếu hồ sơ kiểm chuẩn Master khi đối tác nước ngoài đánh giá

Mỗi sản phẩm đều kèm giấy chứng nhận Certificate kiểm định chất lượng xuất xưởng chuẩn Đức, giúp doanh nghiệp hoàn thiện hồ sơ chất lượng ISO cao cấp.

8. Chuyển đổi thông số kỹ thuật thành giá trị kinh tế thực tế cho doanh nghiệp

Sự đầu tư vào thước ke vuông mép dao Werka 240 giúp các nhà máy gia công chính xác nâng tỷ lệ sản phẩm hoàn hảo đạt 99.9%, khẳng định vị thế nhà cung ứng uy tín toàn cầu.

9. So sánh thực chiến: Thước ke vuông mép dao (Beveled) và thước ke vuông phẳng (Flat)

Để quý khách hàng nắm rõ sự khác biệt giữa hai công nghệ đo kiểm góc vuông, dưới đây là bảng đối chiếu kỹ thuật chi tiết:

Bảng so sánh chứng minh thước ke vuông mép dao Werka 240 là công cụ chuyên sâu không thể thay thế trong các phép đo đòi hỏi độ nhạy quang học cao nhất.

10. Quy trình 4 bước soi khe sáng quang học đạt độ nhạy tối đa cùng thước mép dao

Để khai thác trọn vẹn độ nhạy của mép dao trên thước ke vuông mép dao Werka 240, người đo cần thực hiện theo 4 bước chuẩn sau:

Bước 1: Làm sạch bề mặt bằng khăn sợi quang học: Dùng khăn vải mịn tẩm cồn tinh khiết lau nhẹ cạnh mép dao và bề mặt chi tiết phôi.

Bước 2: Cầm thước đúng tấm đệm cách nhiệt: Đặt ngón tay cái và ngón trỏ chính xác lên tấm đệm logo cách nhiệt màu đen ở góc vuông để bảo vệ thước khỏi nhiệt độ cơ thể.

Bước 3: Tiếp xúc nhẹ nhàng mép dao với bề mặt phôi: Nhẹ nhàng hạ mép dao vuông góc với bề mặt phôi cần kiểm tra, tránh miết mạnh tay gây mài mòn cục bộ.

Bước 4: Quan sát vệt sáng quang học: Đặt bảng đèn LED chiếu sáng đơn sắc phía sau lưng phôi và quan sát thẳng góc:

• Nếu hoàn toàn tối đen không có ánh sáng lọt qua: Góc phôi đạt chuẩn 90 độ tuyệt đối cấp độ nanomet.
• Nếu xuất hiện vệt sáng màu xanh lam mỏng ở đầu hoặc chân mép dao: Góc phôi đang bị lệch góc nhọn hoặc tù khoảng 0.5 – 1 micromet.

11. Ứng dụng thực tế trong xưởng chế tạo khuôn ép nhựa, khuôn dập và hiệu chuẩn CMM

Với độ chuẩn xác cấp Grade 00, thước ke vuông mép dao Werka 240 được ứng dụng rộng rãi trong các lĩnh vực công nghệ cao:

Kiểm tra độ vuông góc lòng khuôn ép nhựa cao cấp và khuôn đúc quang học

Mép dao giúp kỹ sư kiểm tra độ thẳng đứng tuyệt đối của các vách khuôn sau khi gia công phay cao tốc hoặc bắn điện EDM chìm.

Thẩm định và hiệu chuẩn độ vuông góc của máy đo tọa độ 3D CMM

Sử dụng thước ke vuông mép dao Werka 240 làm chuẩn hình học để căn chỉnh độ vuông góc giữa các trục X, Y, Z của máy CMM định kỳ.

Căn chỉnh đá mài và đồ gá trên máy mài phẳng siêu chính xác

Hỗ trợ người thợ mài căn chỉnh độ vuông góc giữa mặt đá mài và bàn từ trước khi thực hiện các nguyên công mài phẳng hoàn thiện.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

12. Khám phá hệ sinh thái thiết bị đo lường và chuẩn kiểm định cơ khí Werka Đức

Werka mang đến dải giải pháp thiết bị đo lường cơ khí chính xác đồng bộ đạt chuẩn quốc tế cho nhà máy hiện đại:

Kiểm tra kích thước ngoài, kích thước trong và độ sâu phôi chính xác với dòng thước cặp cơ khí và điện tử Werka.

Đo đường kính ngoài trục và độ dày phôi siêu chuẩn xác đến 0.001 mm bằng thước panme kỹ thuật số Werka cao cấp.

Kiểm tra độ đảo hướng tâm, độ phẳng mặt đầu và độ đồng trục cùng hệ thống đồng hồ so chân gập và điện tử chính xác cao.

Khám phá trọn bộ thiết bị đo lường chất lượng cao tại website chính thức werka.com.vn.

13. Quy tắc bảo dưỡng và bảo quản thước ke vuông mép dao Grade 00 đúng chuẩn phòng Lab

Là thiết bị đo lường cấp chính xác Grade 00 tối cao, thước ke vuông mép dao Werka 240 đòi hỏi quy trình bảo quản đặc biệt cẩn trọng:

Sau mỗi ca sử dụng, lau sạch mép dao bằng khăn quang học tẩm dầu bảo quản chuyên dụng và đặt trong hộp gỗ có mút định hình.

Tuyệt đối không để mép dao va chạm với bất kỳ vật kim loại cứng nào nhằm tránh gây mẻ cạnh vát vi mô.

Không sử dụng các loại giấy nhám, bùi nhùi hay dung dịch có tính axit để lau chùi bề mặt rà phẳng lapping.

Gửi thước đi hiệu chuẩn định kỳ 12 tháng/lần tại các viện đo lường tiêu chuẩn để kiểm tra lại góc vuông theo chuẩn DIN 875/00.

14. Các câu hỏi thường gặp về thước ke vuông mép dao Werka 240 (FAQ)

15. Mua thước ke vuông mép dao Werka 240 chính hãng ở đâu uy tín nhất?

thước ke vuông mép dao Werka 240 chuẩn DIN 875/00 là đỉnh cao của công nghệ chế tác dụng cụ đo lường góc vuông của Đức. Sự hòa quyện giữa thép không gỉ tôi cứng chống mài mòn, 2 cạnh vát mép dao siêu nhạy, bề mặt rà phẳng lapping phẳng gương và tấm đệm cách nhiệt độc quyền đem lại giải pháp kiểm chuẩn không thể hoàn hảo hơn cho mọi chuyên gia cơ khí chính xác.

Werka Việt Nam tự hào là đơn vị phân phối chính thức dòng sản phẩm thước ke vuông mép dao Werka 240 trên toàn quốc. Chúng tôi cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ chứng nhận chất lượng xuất xưởng và hỗ trợ tư vấn kỹ thuật đo lường chuyên sâu tận tâm.

Hãy liên hệ ngay hôm nay qua hotline hoặc truy cập website chính thức để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi tốt nhất cho doanh nghiệp của bạn!

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
