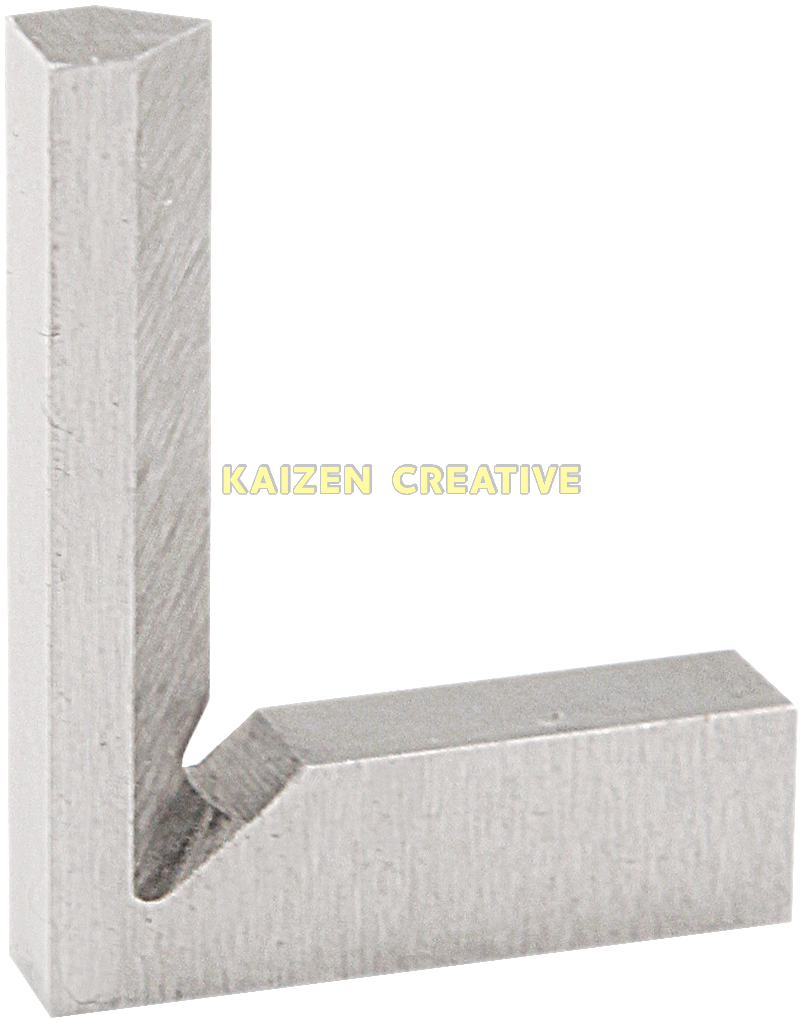

Thước ke vuông mép dao góc trong inox kiểm tra góc 90° 25x20mm chuẩn DIN 875/00 Werka 240-1327

Trong ngành chế tác vi cơ khí chính xác, sản xuất linh kiện bán dẫn, lắp ráp cụm quang học laser và chế tạo chi tiết đồng hồ đeo tay cao cấp, việc kiểm soát độ vuông góc 90 độ trên các phôi siêu nhỏ luôn là một thách thức kỹ thuật cực kỳ hóc búa. Khi góc ngoài của một chi tiết nhỏ chỉ dài từ vài milimet đến 20 milimet, việc sử dụng các loại thước ke vuông thông thường sẽ bị cấn vướng, che khuất tầm nhìn hoặc bị sai số nghiêm trọng do cạnh phẳng bị đội bởi góc lượn bo R chân phôi.

Để mang lại giải pháp đo kiểm góc ngoài siêu nhạy cho các phôi vi cơ khí theo tiêu chuẩn DIN 875/00 (Grade 00) cao cấp nhất của Cộng hòa Liên bang Đức, kích thước hình học siêu nhỏ 25 x 20 mm, thiết kế vát mép dao chuyên dụng ở góc trong (Inside Beveled Edge), tôi luyện từ thép không gỉ inox chống mài mòn cùng bề mặt mài rà Lapping phẳng gương quang học, dòng sản phẩm thước ke vuông mép dao Werka 240-1327 (90° Square With Inside Beveled Edge) là tuyệt tác đo lường bậc thầy không thể thay thế cho các kỹ sư KCS và chuyên gia chế tác vi cơ khí.

Sở hữu thước ke vuông mép dao Werka 240-1327 chính hãng kèm chứng chỉ kiểm định xuất xưởng từ nhà máy Werka Đức là bảo chứng cao nhất cho độ tin cậy tuyệt đối của các phòng thí nghiệm đo lường, xưởng vi gia công EDM và các trung tâm kiểm chuẩn chất lượng cao cấp.

1. Tại sao các kỹ sư vi cơ khí cần trang bị thước ke vuông mép dao Werka 240-1327?

Trong các lĩnh vực công nghệ cao như chế tác chi tiết đồng hồ Thụy Sĩ, linh kiện quang học laser, kim phun nhiên liệu động cơ và đầu đo vi mạch, kích thước phôi thường chỉ dài từ 5 mm đến 20 mm.

Khi cần kiểm tra độ vuông góc 90 độ của góc ngoài khối phôi này, những chiếc thước vuông cỡ lớn 50 mm hay 100 mm trở nên hoàn toàn bất lực vì quá to lớn, che khuất toàn bộ đường truyền ánh sáng.

Quan trọng hơn, bề mặt ngoài của phôi nhỏ sau khi phay hoặc cắt dây EDM luôn tồn tại một bán kính góc lượn bo R tế vi ở đỉnh góc.

Nếu dùng thước có cạnh phẳng thông thường, cạnh phẳng sẽ bị cấn vào đỉnh góc bo R đó, khiến thân thước không thể áp sát vào hai mặt bên của phôi, dẫn đến kết quả đo kiểm bị sai lệch hoàn toàn.

Sản phẩm thước ke vuông mép dao Werka 240-1327 được sinh ra như một giải pháp cứu cánh hoàn hảo cho các chuyên gia đo lường vi mô.

Với cạnh vát mép dao được bố trí ở góc trong (Inside Beveled Edge), thước tạo ra tiếp xúc đường thẳng (Line Contact) siêu mảnh, vượt qua hoàn toàn đỉnh bo R để áp sát trung thực vào hai cạnh phôi.

Chế tác từ thép không gỉ inox tôi cứng theo tiêu chuẩn DIN 875/00 đỉnh cao của Đức, thước ke vuông mép dao Werka 240-1327 mang lại độ chính xác quang học tuyệt đối đến từng phân tử.

Đây là công cụ bắt buộc phải có trên bàn làm việc của mọi kỹ sư kiểm chuẩn vi cơ khí chuyên nghiệp.

2. Cấp chính xác DIN 875/00 (Grade 00): Chuẩn mực dung sai khắt khe nhất thế giới

Tiêu chuẩn DIN 875/00 (Grade 00) của Viện Tiêu chuẩn Đức là cấp độ chính xác cao nhất trong toàn bộ hệ thống phân loại dụng cụ đo góc vuông kim loại:

Dung sai độ vuông góc siêu nhỏ chỉ 1.25 micromet

Theo công thức tiêu chuẩn DIN 875/00 là cộng trừ 1 cộng với chiều dài cánh chia cho 100 tính bằng micromet.

Với chiều dài cánh chỉ 25 mm của thước ke vuông mép dao Werka 240-1327, dung sai độ vuông góc đạt mức không tưởng: chỉ khoảng 1.25 micromet (0.00125 mm).

Mức sai số này nhỏ hơn 1/60 độ dày của sợi tóc người, đảm bảo độ chính xác gần như tuyệt đối 100% trong mọi điều kiện đo kiểm.

Thước chuẩn kiểm định Master Standard cho phòng đo lường

Model thước ke vuông mép dao Werka 240-1327 được ứng dụng làm dưỡng chuẩn kiểm tra lại các thiết bị đo góc quang học, kính hiển vi đo lường 2D và máy quét tọa độ 3D.

Thiết bị hoàn toàn đáp ứng các tiêu chuẩn thẩm định khắt khe nhất của phòng thí nghiệm quốc tế ISO/IEC 17025.

3. Đột phá thiết kế mép dao góc trong (Inside Beveled Edge): Ôm trọn góc ngoài phôi siêu nhỏ

Khác biệt hoàn toàn với các dòng thước mép dao thông thường (vát ở hai cạnh bên), thước ke vuông mép dao Werka 240-1327 sở hữu thiết kế vát mép dao ở góc trong (With inside bevelled edge, hardened):

Tối ưu hóa chuyên biệt để kiểm tra góc ngoài 90 độ của khối phôi nhỏ

Khi bạn cần kiểm tra góc vuông bên ngoài của một chi tiết nhỏ, mặt trong của hai nhánh thước sẽ ôm trọn lấy khối phôi.

Mép dao góc trong tạo ra tiếp xúc đường thẳng (Line Contact) siêu mảnh, loại bỏ hoàn toàn sự cản trở của màng dầu làm mát và hạt bụi li ti.

Mép dao tiếp xúc phẳng khít với bề mặt kim loại phôi mà không bị kênh tại đỉnh góc nối, cho phép tia sáng đi qua phản ánh trung thực góc 90 độ.

Vật liệu thép không gỉ inox tôi cứng sâu chống mài mòn

Hai mép dao góc trong được tôi cứng chân không đạt độ cứng cơ học cao, chống mòn vẹt mép khi cọ xát liên tục với các thép hợp kim sau nhiệt luyện.

Tính năng chống oxy hóa tự nhiên giúp thước ke vuông mép dao Werka 240-1327 giữ được độ sắc nét và độ phẳng gương suốt nhiều năm sử dụng.

4. Kích thước siêu nhỏ gọn 25x20mm: Tiếp cận hoàn hảo mọi không gian vi cơ khí

Kích thước 25 x 20 mm của thước ke vuông mép dao Werka 240-1327 là kích thước tỷ lệ vàng hiếm có trong thế giới dụng cụ đo lường chính xác:

Nhánh dài 25 mm và nhánh ngắn 20 mm giúp chiếc thước nằm lọt thỏm trong lòng bàn tay hoặc dưới kính lúp phóng đại.

Kỹ sư có thể dễ dàng đưa thước vào bên trong các hốc khuôn ép nhựa micro, lòng xylanh vi mô hoặc các khe rãnh của cụm vi cơ điện tử MEMS.

Trọng lượng siêu nhẹ không gây ra bất kỳ áp lực tải trọng nào làm lật đổ hoặc biến dạng phôi mỏng khi gá đo.

Sự tinh xảo của thước ke vuông mép dao Werka 240-1327 mở ra khả năng kiểm soát chất lượng ở những vị trí mà trước đây không một thiết bị đo cơ khí nào tiếp cận được.

5. Công nghệ mài rà Lapping phẳng gương: Bắt trọn khe sáng quang học dưới 1 micromet

Để đạt được cấp độ Grade 00, bề mặt làm việc của thước ke vuông mép dao Werka 240-1327 đều trải qua quy trình rà mài Lapping thủ công đỉnh cao (Working surface lapped):

Mép dao góc trong được rà miết trên đĩa mài kim cương với cỡ hạt nanomet, tạo nên độ phẳng bóng như gương quang học hoàn hảo.

Độ nhám bề mặt đạt mức siêu việt Ra dưới 0.05 micromet, không để lại bất kỳ gợn sóng hay vân xước tế vi nào.

Khi áp mép dao vào góc phôi trước nguồn sáng LED đơn sắc, bất kỳ khe hở sai lệch góc nào lớn hơn 0.0005 mm (0.5 micromet) đều phát ra vệt sáng xanh rõ nét.

Độ nhạy quang học cực cao này giúp kỹ sư phát hiện ngay các lỗi côn góc, vẹo góc do mòn dao phay hoặc dây cắt EDM bị chùng.

Sự hoàn mỹ của thước ke vuông mép dao Werka 240-1327 khẳng định vị thế dẫn đầu thế giới về công nghệ đo lường cơ khí của Werka Đức.

6. Bảng thông số kỹ thuật chi tiết model thước ke vuông mép dao Werka 240-1327

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của model thước ke vuông mép dao Werka 240-1327 chính hãng Werka Đức:

Model thước ke vuông mép dao Werka 240-1327 kích thước 25x20mm chuẩn DIN 875/00 là công cụ vi đo lường tinh xảo, đáp ứng các tiêu chuẩn kiểm nghiệm khắt khe nhất trong ngành cơ khí hiện đại.

7. Giải quyết triệt để 5 nỗi đau lớn nhất khi đo kiểm góc vuông phôi siêu nhỏ

Được nghiên cứu chuyên sâu cho nhu cầu đo kiểm chi tiết mini, thước ke vuông mép dao Werka 240-1327 giải quyết dứt điểm các khó khăn thực tế:

1. Nỗi đau phôi nhỏ bị lật đổ hoặc trầy xước bề mặt khi đo

Kích thước 25x20mm siêu nhẹ giúp kỹ sư thao tác êm ái, tiếp xúc nhẹ nhàng với phôi mà không gây áp lực làm nghiêng lật hay xước bề mặt chi tiết.

2. Nỗi đau thước bị cấn vào góc bo R đỉnh ngoài của phôi

Mép dao vát góc trong ôm sát vào hai cạnh phôi, loại bỏ hoàn toàn sự cản trở của bán kính góc lượn R ở đỉnh góc nối.

3. Nỗi đau không lọt được vào các hốc khuôn micro chật hẹp

Thân thước siêu tinh gọn dễ dàng lọt sâu vào các khe khuôn ép nhựa kích thước chỉ 20 mm.

4. Nỗi đau mép dao bị mẻ rỉ sét khi tiếp xúc dầu tưới nguội

Thép không gỉ inox tôi cứng chân không chống lại hoàn toàn sự ăn mòn hóa học và duy trì độ sắc nét vĩnh cửu của mép dao.

5. Nỗi đau thiếu chứng chỉ kiểm định xuất xưởng chuẩn DIN 875/00

Mỗi sản phẩm 240-1327 đều đi kèm Certificate kiểm định chính hãng, giúp xưởng bạn tự tin đáp ứng mọi tiêu chuẩn audit quốc tế.

8. Chuyển đổi thông số kỹ thuật thành giá trị kinh tế thực tế cho doanh nghiệp

Trang bị thước ke vuông mép dao Werka 240-1327 là sự đầu tư mang tính chiến lược, giúp doanh nghiệp nâng tầm chất lượng sản phẩm vi cơ khí lên chuẩn mực xuất khẩu toàn cầu.

9. So sánh thực tế: Thước mép dao góc trong Werka 240-1327 với thước ke phẳng thông thường

Dưới đây là bảng đối chiếu kỹ thuật chi tiết giúp bạn thấy rõ sự ưu việt của thước ke vuông mép dao Werka 240-1327:

Bảng so sánh khẳng định thước ke vuông mép dao Werka 240-1327 là công cụ chuyên biệt độc tôn trong phân khúc kiểm tra góc ngoài của các chi tiết vi cơ khí.

10. Quy trình 4 bước soi khe sáng quang học kiểm tra góc ngoài phôi mini

Để đạt được độ chuẩn xác cao nhất khi kiểm tra góc ngoài phôi bằng thước ke vuông mép dao Werka 240-1327, kỹ sư nên thực hiện đúng quy trình 4 bước:

Bước 1: Làm sạch bề mặt quang học: Dùng khăn sợi siêu mịn tẩm cồn quang học lau sạch mép dao góc trong và hai mặt bên của khối phôi cần đo.

Bước 2: Cầm thước nhẹ nhàng bằng đầu ngón tay: Giữ nhẹ thân thước ở phần ngoài, tránh tỳ lực mạnh để không làm biến dạng nhiệt thước mini.

Bước 3: Đưa góc trong của thước ôm sát góc ngoài phôi: Nhẹ nhàng hạ góc trong của thước ke vuông mép dao Werka 240-1327 vào góc ngoài của khối phôi, để mép dao tiếp xúc nhẹ nhàng với hai cạnh bên của chi tiết.

Bước 4: Quan sát khe sáng dưới đèn nền LED hoặc kính hiển vi: Chiếu nguồn sáng trắng đơn sắc từ phía sau. Nếu không thấy ánh sáng lọt qua, góc ngoài của chi tiết đạt độ vuông góc 90 độ tuyệt đối.

11. Ứng dụng thực tế trong xưởng cắt dây EDM, sản xuất linh kiện quang học và đồng hồ

Với độ chính xác Grade 00 cùng kích thước 25x20mm, thước ke vuông mép dao Werka 240-1327 được ứng dụng rộng rãi trong các ngành công nghệ cao:

Kiểm tra góc vuông chi tiết sau gia công cắt dây Micro-EDM

Thước giúp kiểm tra độ vuông góc của các thanh dẫn hướng, chốt định vị và đầu kim đột lỗ vi mô ngay trên bàn máy cắt dây.

Chế tạo lăng kính quang học và linh kiện laser chính xác

Mép dao góc trong hỗ trợ kiểm tra góc vuông 90 độ của các khối lăng kính phản xạ mà không làm trầy xước lớp phủ quang học.

Chế tác bánh răng và khung cầu nối trong đồng hồ cơ học

Đảm bảo các trục bánh răng ăn khớp vuông góc 90 độ hoàn hảo, giúp bộ máy đồng hồ vận hành êm ái và chính xác từng giây.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

12. Khám phá hệ sinh thái thiết bị đo kiểm và chuẩn đo lường cơ khí Werka Đức

Werka cung cấp dải thiết bị đo lường cơ khí chính xác toàn diện đạt chuẩn DIN và ISO quốc tế:

Đo kích thước chiều dài và đường kính ngoài trong siêu chuẩn xác với dòng thước cặp cơ khí và điện tử Werka.

Đo độ dày kim loại tấm, đường kính trục chi tiết micromet chuẩn xác bằng thước panme kỹ thuật số Werka cao cấp.

Kiểm tra độ đảo hướng tâm, độ phẳng mặt đầu và độ đồng trục cùng hệ thống đồng hồ so chân gập và điện tử chính xác cao.

Khám phá toàn bộ giải pháp thiết bị đo lường chất lượng cao tại website chính thức werka.com.vn.

13. Hướng dẫn bảo dưỡng và bảo quản thước ke vuông mép dao Grade 00 đúng chuẩn phòng Lab

Để bảo vệ cấp chính xác Grade 00 của thước ke vuông mép dao Werka 240-1327 bền bỉ theo thời gian, người dùng cần lưu ý:

Sau mỗi ca sử dụng, lau sạch mép dao bằng khăn quang học tẩm dầu bảo quản chống gỉ và cất vào hộp bảo vệ có mút định hình.

Tuyệt đối không để mép dao va chạm với các vật kim loại sắc nhọn nhằm tránh gây mẻ mép vát vi mô.

Không dùng bất kỳ loại hóa chất tẩy rửa có tính ăn mòn mạnh hoặc giấy nhám chà xát lên bề mặt mài rà lapping.

Định kỳ 12 tháng gửi thước đến các viện đo lường tiêu chuẩn để hiệu chuẩn lại độ vuông góc theo chuẩn DIN 875/00.

14. Các câu hỏi thường gặp về thước ke vuông mép dao Werka 240-1327 (FAQ)

15. Mua thước ke vuông mép dao Werka 240-1327 chính hãng ở đâu uy tín nhất?

thước ke vuông mép dao Werka 240-1327 kích thước 25x20mm chuẩn DIN 875/00 là kiệt tác đo lường góc vuông vi cơ khí siêu chính xác, kết tinh từ thép không gỉ tôi cứng chống mài mòn, mép dao góc trong độc đáo, bề mặt rà phẳng lapping phẳng gương và tiêu chuẩn chế tác bậc thầy của Đức. Trang bị sản phẩm này là bảo chứng vàng cho sự hoàn hảo của mọi chi tiết cơ khí tinh xảo nhất.

Werka Việt Nam tự hào là đơn vị phân phối chính thức model thước ke vuông mép dao Werka 240-1327 trên toàn quốc. Chúng tôi cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ chứng nhận chất lượng xuất xưởng và dịch vụ tư vấn kỹ thuật đo lường chuyên sâu tận tâm.

Hãy liên hệ ngay hôm nay qua hotline hoặc đặt hàng trực tiếp tại website để sở hữu thước ke vuông mép dao Werka 240-1327 với mức giá ưu đãi và dịch vụ giao hàng nhanh nhất!

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
