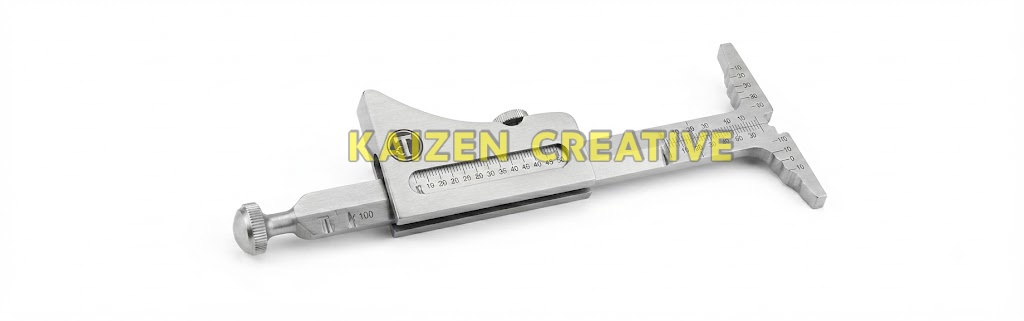

Thước Đo Mối Hàn Ống Chuyên Dụng Hi-Lo Thép Không Gỉ Werka 269-01

Trong ngành thi công đường ống dẫn dầu khí, khí hóa lỏng LNG, đường ống hơi áp lực cao và hệ thống cấp thoát nước công nghiệp, chất lượng mối hàn giáp mối ống đóng vai trò quyết định đến sự an toàn của toàn bộ dự án. Thách thức lớn nhất không nằm ở bề mặt ngoài mà chính là sự sai lệch cao độ bên trong lòng ống (Internal Misalignment hay còn gọi là lỗi Hi-Lo).

Độ lệch lòng trong vượt quá 1.5mm sẽ tạo ra hiện tượng nhiễu loạn dòng chảy (Turbulence Flow), gây xói mòn ăn mòn cục bộ và nứt chân mối hàn dưới áp lực thủy lực cực đại. Để kiểm soát triệt để hiểm họa này, thước đo mối hàn ống Werka 269-01 (Hi-Lo Pipe Welding Gauge) chính là dụng cụ đo lường chuyên biệt duy nhất giải quyết trọn vẹn từ khâu gá lắp đến khâu nghiệm thu.

Được gia công từ thép không gỉ Stainless Steel nguyên khối với cơ cấu chân móc luồn lòng ống độc quyền, sản phẩm phân phối bởi Werka Việt Nam mang lại khả năng đo đạc chính xác, nhanh chóng và chuẩn mực theo tiêu chuẩn quốc tế API 1104 và ASME B31.3. Hãy cùng khám phá chi tiết cấu tạo và những ứng dụng thực chiến đỉnh cao của model danh tiếng này.

1. Tổng quan về thước đo mối hàn ống Werka 269-01 (Hi-Lo Pipe Gauge)

Dưỡng kiểm tra mối hàn đường ống chuyên dụng (Hi-Lo Pipe Welding Gauge) là thiết bị đo cơ khí chính xác được sáng chế riêng cho ngành công nghệ hàn ống áp lực. Dòng sản phẩm thước đo mối hàn ống Werka 269-01 được phát triển bởi thương hiệu dụng cụ đo lường Werka danh tiếng đến từ CHLB Đức nhằm đáp ứng các quy chuẩn nghiệm thu khắt khe nhất của các tập đoàn dầu khí quốc tế.

Khác biệt hoàn toàn với các dòng thước đo mối hàn phẳng thông thường, model 269-01 được trang bị hai chân móc đo thu gọn độc đáo ở đầu thước.

Cơ cấu này cho phép người kiểm tra dễ dàng luồn đầu đo qua khe hở đáy rãnh hàn (Root Gap) vào bên trong lòng ống, sau đó mở rộng chân móc để tì sát vào thành trong của hai ống cần hàn. Thước sẽ hiển thị trực tiếp độ chênh lệch cao độ lòng trong (Hi-Lo) trên thang vạch khắc laser chính xác.

Bên cạnh việc đo độ lệch trong, thước đo mối hàn ống Werka 269-01 còn tích hợp các chức năng đo bề dày thành ống, góc vát mép rãnh hàn, khe hở gá lắp và khoảng cách mối hàn lồng Socket Weld. Đây là thiết bị không thể thiếu của mọi chuyên gia giám sát hàn công trình quốc tế.

2. Hiểm họa khôn lường của lỗi lệch mép trong lòng ống (Internal Misalignment)

Trong quá trình lắp ráp đường ống trước khi hàn đính que (Fit-up), hai đầu ống thép dù có cùng đường kính ngoài nhưng chiều dày thành ống danh định hoặc độ ô-van (độ méo tròn) có thể khác nhau.

Nếu người thợ chỉ căn chỉnh cho bề mặt ngoài của hai ống bằng phẳng với nhau, bề mặt bên trong lòng ống rất dễ bị lệch bậc (Internal Misalignment hay lỗi Hi-Lo). Lỗi này mang lại những hiểm họa vô cùng nghiêm trọng:

Thứ nhất, khi thợ hàn tiến hành hàn lớp ngấu lót (Root Pass), độ lệch bậc bên trong sẽ khiến hồ quang không thể ngấu đều vào cạnh ống bị tụt, sinh ra khuyết tật không thấu (Incomplete Penetration) hoặc cháy thủng chân mối hàn (Burn-Through).

Thứ hai, mối hàn bị lỗi Hi-Lo chắc chắn sẽ không vượt qua được bài kiểm tra chụp phim phóng xạ X-ray (RT) hoặc kiểm tra siêu âm mảng pha (PAUT), dẫn tới việc phải cắt bỏ toàn bộ mối hàn và mối nối phụ kiện ống đắt tiền để hàn lại từ đầu.

Thứ ba, khi đường ống đi vào vận hành dẫn dòng dầu khí áp lực cao, gờ lệch bên trong lòng ống sẽ tạo ra vùng xoáy cuộn cực mạnh làm mòn vẹt thành ống (Erosion), gây rò rỉ khí độc hại hoặc cháy nổ thảm khốc.

Sử dụng thước đo mối hàn ống Werka 269-01 giúp kiểm soát và định lượng chính xác độ lệch trong lòng ống trước khi bấm que hàn, loại bỏ 100% rủi ro thi công sai hỏng.

3. Những ưu điểm công nghệ vượt trội trên thước đo Werka 269-01

Được thiết kế chuyên biệt cho môi trường thi công đường ống ngoài khơi và trên sa mạc khắc nghiệt, thước đo mối hàn ống Werka 269-01 sở hữu hàng loạt ưu điểm vượt bậc:

• Cơ cấu chân móc kép trượt thông minh: Hai mấu móc đo lòng trong có thể gập sát để lọt qua khe hở chỉ từ 1.6mm (1/16″), sau đó mở rộng ôm khít thành trong của hai ống thép để đo độ lệch vi mô.
• Vật liệu thép không gỉ Stainless Steel cao cấp: Toàn bộ thân và chi tiết trượt được chế tác từ inox tôi cứng, chống ăn mòn hóa chất, kháng nước biển và không bị gỉ sét.
• Thang đo khắc laser hai mặt siêu nét: Các vạch chia milimet và hệ inch được khắc laser quang học chìm sâu vào nền thép mạ mờ, không bao giờ bị phai mờ trước dầu mỡ hay ma sát kim loại.
• Vít hãm bằng đồng chống trượt êm ái: Cho phép khóa cứng vị trí thanh trượt chỉ bằng một thao tác siết nhẹ, giúp giữ nguyên giá trị đo khi rút thước ra khỏi lòng ống để ghi chép số liệu.
• Thiết kế đa năng 7 trong 1 bỏ túi: Tích hợp trọn vẹn toàn bộ các phép đo kiểm định đường ống vào một thân thước nhỏ gọn, dễ dàng mang theo khi trèo lên giàn giáo hoặc chui vào hầm hố móng ống.
• Hoạt động thuần cơ học 100% không dùng pin: Hoàn toàn không lo hết năng lượng giữa ca làm việc, an toàn tuyệt đối chống cháy nổ trong môi trường có khí gas độc hại.

Độ chính xác chuẩn mực và sự bền bỉ của thước đo mối hàn ống Werka 269-01 đã khẳng định vị thế dẫn đầu trong phân khúc thiết bị đo đường ống công nghiệp.

4. Bảng thông số kỹ thuật chi tiết thước đo mối hàn ống Werka 269-01

Dưới đây là bảng thông số kỹ thuật chính thức của thước đo mối hàn ống Werka 269-01 được trích xuất trực tiếp từ catalog tiêu chuẩn quốc tế của Werka Germany:

Bảng thông số kỹ thuật chuẩn hóa quốc tế là bảo chứng vững chắc cho độ tin cậy của thước đo mối hàn ống Werka 269-01 trong mọi dự án công trình trọng điểm.

5. Trọn bộ 7 chức năng đo kiểm định đường ống toàn diện trong 1 dụng cụ

Điểm làm nên giá trị độc nhất của thước đo mối hàn ống Werka 269-01 chính là khả năng tích hợp trọn vẹn 7 phép đo kiểm tra đường ống quan trọng nhất:

• 1. Đo độ lệch mép trong lòng ống (Internal Misalignment / Hi-Lo): Luồn chân móc qua khe hở đáy, tì sát vào thành trong của hai đầu ống để đọc trực tiếp độ lệch cao độ lòng trong với độ chính xác cao.
• 2. Đo bề dày thực tế của thành ống (Pipe Wall Thickness): Đo kiểm độ dày thành ống sau khi gia công vát mép nhằm đảm bảo độ dày ống đúng chủng loại Schedule (SCH 40, SCH 80, SCH 160).
• 3. Kiểm tra góc vát mép đầu ống (Bevel on End Preparation): Kiểm tra nhanh góc nghiêng mép vát tiêu chuẩn 37.5° hoặc 45° của rãnh hàn giáp mối trước khi lắp ghép.
• 4. Đo khe hở gá lắp đáy rãnh hàn (Fit-up Gap / Root Gap): Xác định chính xác khoảng cách khe hở giữa hai mép cùn (Root Face) để đảm bảo độ ngấu lót hoàn hảo.
• 5. Đo chiều cao đường hàn lồi sau khi hoàn thiện (Crown Height / Reinforcement): Đo chiều cao vảy hàn đắp dư trên bề mặt ngoài của mối nối ống giáp mối.
• 6. Đo kích thước và chiều cao chân mối hàn góc (Fillet Weld Length & Height): Kiểm tra các liên kết hàn góc giữa ống và mặt bích (Slip-on Flange) hoặc phụ kiện tê, cút.
• 7. Đo khoảng cách vạch dấu mối hàn lồng (Socket Weld 1/16″ Gap): Kiểm tra khoảng cách giữa hai đường vạch dấu trên phụ kiện hàn lồng Socket Weld để đảm bảo khe co giãn nhiệt 1.6mm (1/16 inch) đúng tiêu chuẩn ASME.

Sự toàn diện này giúp người giám sát hàn hoàn thành toàn bộ quy trình kiểm tra chỉ với một chiếc thước duy nhất trong túi áo.

6. Ứng dụng thực tế trong dầu khí, nhiệt điện và hóa chất áp lực cao

Nhờ khả năng định lượng chính xác độ lệch trong lòng ống, thước đo mối hàn ống Werka 269-01 là thiết bị bắt buộc trong nhiều ngành công nghiệp mũi nhọn:

• Tuyến đường ống dẫn Dầu thô và Khí đốt tự nhiên (Oil & Gas Pipelines): Kiểm tra gá lắp hàng ngàn mối hàn ống dẫn xuyên quốc gia theo tiêu chuẩn API 1104.
• Hệ thống đường ống Công nghệ trong Nhà máy Lọc hóa dầu: Giám sát các mối hàn ống thép hợp kim chịu áp suất và nhiệt độ cao theo tiêu chuẩn ASME B31.3.
• Nhà máy Nhiệt điện, Thủy điện và Điện hạt nhân: Đo kiểm các đường ống hơi quá nhiệt (Main Steam Piping) và ống cấp nước lò hơi chịu áp lực siêu tới hạn.
• Chế tạo Giàn khoan ngoài khơi và Tàu chở dầu: Đo kiểm các nút liên kết ống chịu lực kết cấu chân đế giàn khoan và hệ thống ống dằn tàu biển.
• Các đơn vị Kiểm định NDT độc lập: Là công cụ đo hình học bắt buộc của các chuyên viên kiểm tra NDT trước khi cấp chứng chỉ chụp phim RT hoặc siêu âm UT.

Thiết bị có thể kết hợp hoàn hảo cùng các dòng thước cặp, thước panme và đồng hồ so để hoàn thiện hệ sinh thái kiểm soát chất lượng cơ khí chuyên nghiệp.

7. Hướng dẫn 5 bước thao tác đo độ lệch trong lòng ống chuẩn quy trình

Để đạt được kết quả đo kiểm độ lệch lòng trong chính xác nhất với thước đo mối hàn ống Werka 269-01, kỹ thuật viên nên thực hiện theo quy trình chuẩn 5 bước sau:

Bước 1: Nới lỏng vít khóa và thu gọn hai chân móc
Nới nhẹ núm vít hãm trung tâm, gạt thanh trượt để hai đầu chân móc đo khép sát vào nhau tạo thành mũi nhọn mỏng.

Bước 2: Luồn chân móc qua khe hở đáy vào trong lòng ống
Đưa mũi chân móc của thước đo mối hàn ống Werka 269-01 xuyên qua khe hở gá lắp (Root Gap) vào sâu bên trong lòng ống.

Bước 3: Xoay thân thước 90 độ và mở rộng chân móc
Xoay thân thước một góc 90 độ sao cho hai mấu móc hướng về hai phía thành trong của hai ống. Kéo nhẹ thân thước lên để hai móc tì sát vào bề mặt trong của thành ống.

Bước 4: Trượt chân đỡ ngoài áp sát vào mặt ngoài của ống
Hạ chân đỡ bên ngoài của thước tì vững trên bề mặt ngoài của ống. Siết nhẹ vít khóa cố định để giữ nguyên vị trí làm việc của thước.

Bước 5: Đọc giá trị độ lệch Hi-Lo trên vạch chia
Quan sát vạch chỉ thị trên thang đo khắc laser. Giá trị hiển thị chính là độ chênh lệch cao độ lòng trong (Internal Misalignment) giữa hai đầu ống. Nếu độ lệch vượt quá dung sai quy định trong bản quy trình hàn WPS, người thợ phải căn chỉnh lại cữ gá trước khi hàn lót.

8. Cách vệ sinh và bảo dưỡng thước inox luôn chuẩn xác trọn đời

Nhờ được chế tạo từ thép không gỉ Stainless Steel cao cấp, việc bảo dưỡng thước đo mối hàn ống Werka 269-01 rất đơn giản nhưng vẫn cần lưu ý một số điểm sau:

• Lau sạch bụi mạt sắt và xỉ hàn sau ca làm việc: Dùng khăn mềm lau sạch mạt kim loại bám quanh khe trượt và hai chân móc đo trước khi cất vào túi đồ nghề.
• Tra dầu bảo dưỡng định kỳ: Nhỏ vài giọt dầu máy chuyên dụng vào rãnh trượt để cơ cấu chân móc luôn mở ra và thu vào êm ái, chống hiện tượng kẹt cứng do cát bụi công trường.
• Tránh dùng chân móc để cạy xỉ hàn: Tuyệt đối không dùng hai mấu móc đo làm đòn bẩy hoặc dụng cụ cạo xỉ cứng vì có thể làm cong vênh mép móc đo chuẩn mực.
• Cất giữ trong bao da bảo vệ: Luôn cất thước vào bao da chuyên dụng đi kèm sau mỗi ca làm việc để tránh va đập với các dụng cụ kim loại nặng khác.

Chăm sóc đúng quy chuẩn sẽ giúp bạn sở hữu một công cụ đo kiểm hoàn hảo, đồng hành bền bỉ cùng bạn qua hàng trăm dự án đường ống lớn nhỏ.

9. Câu hỏi thường gặp (FAQ) về thước đo mối hàn ống Werka 269-01

10. Địa chỉ mua thước đo mối hàn ống Werka 269-01 chính hãng giá tốt

Với khả năng định lượng độ lệch lòng trong Hi-Lo chính xác, chất liệu thép không gỉ Stainless Steel siêu bền cùng thiết kế tích hợp trọn bộ 7 chức năng kiểm định đường ống quan trọng nhất, thước đo mối hàn ống Werka 269-01 là sự đầu tư mang tính chiến lược cho mọi kỹ sư giám sát và nhà thầu cơ điện đường ống chuyên nghiệp.

Sở hữu sản phẩm sẽ giúp nâng cao năng lực nghiệm thu, đẩy nhanh tiến độ thi công và đảm bảo an toàn tuyệt đối cho mọi công trình đường ống áp lực cao của doanh nghiệp bạn.

Werka Việt Nam tự hào là đơn vị đại diện nhập khẩu và phân phối chính thức các thiết bị đo kiểm cơ khí Werka tại thị trường Việt Nam. Chúng tôi cam kết mang tới sản phẩm chính hãng 100%, bảo hành 12 tháng, mức giá cạnh tranh nhất cùng dịch vụ giao hàng hỏa tốc toàn quốc.

Quý khách hàng cá nhân, nhà thầu dầu khí và các đơn vị kiểm định NDT có nhu cầu đặt mua thước đo mối hàn ống Werka 269-01 xin vui lòng liên hệ ngay với hotline của Werka Việt Nam hoặc đặt hàng trực tiếp qua website để nhận báo giá chiết khấu tốt nhất ngay hôm nay!
