Bộ Dưỡng Đo Mối Hàn Góc Fillet Thép Không Gỉ 3.2-25.4mm (1/8″-1″) Werka 284-025

Mối hàn góc Fillet (Fillet Weld) chiếm hơn 80% tổng số các mối nối cơ khí trong ngành kết cấu thép, đóng tàu, giàn khoan dầu khí và chế tạo bồn bể áp lực. Việc kiểm soát kích thước chân mối hàn và độ lồi lõm của bề mặt đắp có ý nghĩa sống còn đối với khả năng chịu tải trọng rung động của công trình.

Để giúp các kỹ sư giám sát chất lượng (QC) và chuyên viên kiểm tra không phá hủy (NDT) đánh giá chuẩn xác kích thước mối hàn theo tiêu chuẩn quốc tế AWS D1.1 và ASME IX, bộ dưỡng đo mối hàn góc Werka 284-025 (Fillet Welding Gauge) chính là công cụ kiểm tra nhanh chuẩn mực và tin cậy nhất.

Được gia công từ thép không gỉ Stainless Steel cao cấp với 11 kích cỡ tiêu chuẩn song ngữ Hệ Mét (3.2 – 25.4mm) và Hệ Inch (1/8″ – 1″), sản phẩm từ Werka Việt Nam mang lại sự tiện lợi vượt bậc trên mọi công trường. Hãy cùng tìm hiểu chi tiết cấu tạo và kỹ thuật sử dụng chuyên sâu của bộ dưỡng danh tiếng này.

1. Tổng quan về bộ dưỡng đo mối hàn góc Werka 284-025

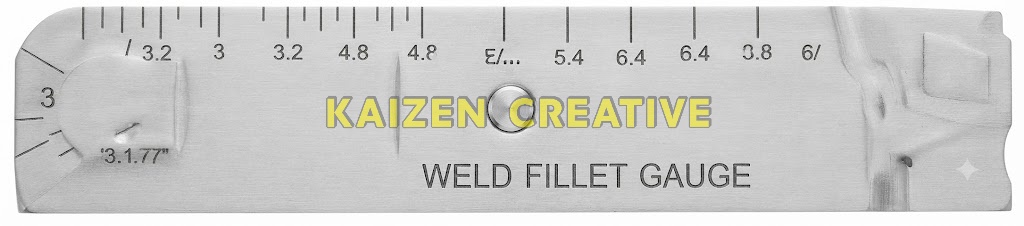

Dưỡng kiểm tra mối hàn góc Fillet (Fillet Welding Gauge Set) là bộ cữ đo so sánh hình học chuyên biệt được thiết kế để xác định nhanh kích thước cạnh góc hàn (Leg Length) và chiều dày thực tế của mối hàn góc (Throat Thickness). Dòng sản phẩm bộ dưỡng đo mối hàn góc Werka 284-025 được chế tác bởi thương hiệu công cụ đo lường Werka đến từ CHLB Đức nhằm phục vụ kiểm định chất lượng hàn công nghiệp.

Bộ dưỡng gồm nhiều lá thép không gỉ Inox được liên kết chặt chẽ thông qua một trục đinh tán xoay tròn thông minh. Người dùng có thể dễ dàng xòe từng lá ra đo kiểm tra và gấp gọn lại như một chiếc chìa khóa đa năng bỏ túi.

Mỗi lá thép trong bộ dưỡng đo mối hàn góc Werka 284-025 được cắt định hình chính xác bằng công nghệ CNC quang học với hai đầu làm việc riêng biệt: một đầu kiểm tra mối hàn góc lồi (Convex Weld) và một đầu kiểm tra mối hàn góc lõm (Concave Weld).

Dải đo bao phủ từ 3.2mm đến 25.4mm (tương đương 1/8 inch đến 1 inch), đáp ứng hoàn hảo mọi yêu cầu kiểm tra kích thước chân mối hàn từ các chi tiết tấm mỏng cho đến kết cấu thép siêu dày.

2. Những nguy cơ phá hủy kết cấu khi mối hàn góc không đạt chuẩn

Trong thực tế gia công kết cấu, mối hàn góc chịu lực cắt và lực uốn rất lớn. Nếu kích thước hình học của mối hàn không đạt đúng thiết kế, kết cấu sẽ đối mặt với các nguy cơ thảm họa:

Trường hợp 1: Mối hàn góc bị thiếu kích thước (Undersized Fillet Weld). Khi chiều cao chân mối hàn hoặc chiều dày tính toán (Throat) bị hụt so với bản vẽ, tiết diện chịu lực bị thu hẹp khiến mối hàn dễ dàng bị nứt toác khi chịu tải trọng lớn.

Trường hợp 2: Mối hàn góc quá lồi (Excessive Convexity). Nhiều thợ hàn tưởng rằng đắp càng nhiều kim loại hàn thì càng chắc chắn. Tuy nhiên, vảy hàn quá lồi sẽ tạo ra các điểm chuyển tiếp góc nhọn sắc cạnh ở chân mối hàn, hình thành vùng tập trung ứng suất cực cao gây ra hiện tượng gãy mỏi (Fatigue Crack) sau thời gian ngắn vận hành, đồng thời làm lãng phí vật liệu que hàn và dây hàn đắt đỏ.

Trường hợp 3: Mối hàn góc quá lõm (Excessive Concavity). Bề mặt mối hàn lõm sâu làm giảm nghiêm trọng chiều dày chịu lực thực tế tại tâm đường hàn, khiến mối hàn bị xé rách dọc tim khi có tải trọng uốn.

Trang bị bộ dưỡng đo mối hàn góc Werka 284-025 giúp người thợ và giám sát viên phát hiện ngay lập tức các sai lệch hình học này để kịp thời xử lý trước khi cấu kiện được xuất xưởng.

3. Thiết kế độc đáo kiểm tra cả mối hàn lồi (Convex) và lõm (Concave)

Werka đã nghiên cứu kỹ lưỡng các tiêu chuẩn hàn quốc tế để tích hợp các tính năng công thái học ưu việt vào bộ dưỡng đo mối hàn góc Werka 284-025:

• Vật liệu thép không gỉ Stainless Steel cao cấp: Toàn bộ các lá dưỡng được dập từ inox tôi cứng, chống oxy hóa, kháng nước mưa và không bị bám dính xỉ kim loại nóng đỏ.
• Thiết kế đo kép 2 trong 1 trên mỗi lá: Một đầu được thiết kế ngàm đo 2 cạnh góc vuông để kiểm tra chiều dài chân mối hàn lồi, đầu đối diện có mũi dò vát nhọn để kiểm tra chiều dày tâm mối hàn lõm.
• Khắc laser song song Hệ Mét và Hệ Inch: Toàn bộ thông số kích thước (3.2mm/1/8″, 6.4mm/1/4″, 12.7mm/1/2″…) được khắc chìm bằng laser sắc sảo, chống mài mòn và hỗ trợ làm việc thuận tiện với mọi bản vẽ kỹ thuật trong và ngoài nước.
• Trục xoay kim loại êm ái: Các lá dưỡng được gắn kết bằng trục vít tán chắc chắn, dễ dàng xoay mở nhẹ nhàng bằng một tay và không bị lỏng lẻo rơi rớt lá khi sử dụng lâu ngày.
• Độ mài phẳng và bo tròn góc chuẩn xác: Cạnh làm việc của dưỡng được mài nhẵn bóng, không có bavia, đảm bảo ôm khít tuyệt đối vào góc hàn 90 độ mà không làm xước bề mặt chi tiết gia công.

Nhờ cấu trúc thông minh này, bộ dưỡng đo mối hàn góc Werka 284-025 mang lại sự tiện dụng và tin cậy tuyệt đối trong từng thao tác đo đạc.

4. Bảng thông số kỹ thuật chi tiết bộ dưỡng đo mối hàn góc Werka 284-025

Dưới đây là bảng dữ liệu kỹ thuật chi tiết của bộ dưỡng đo mối hàn góc Werka 284-025 được trích xuất trực tiếp từ catalog tiêu chuẩn của Werka Germany:

Bảng thông số kỹ thuật khẳng định tính chuẩn mực của bộ dưỡng đo mối hàn góc Werka 284-025 trong công tác kiểm soát chất lượng tại các nhà máy cơ khí xuất khẩu.

5. Danh mục 11 kích thước đo chuẩn hóa Hệ Mét và Hệ Inch

Điểm làm nên sức hút mạnh mẽ của bộ dưỡng đo mối hàn góc Werka 284-025 là việc chuẩn hóa hoàn hảo 11 cỡ đo theo đúng các thông số thiết kế liên kết hàn phổ biến nhất trên toàn thế giới:

• 3.2 mm (1/8 inch): Chuyên dùng kiểm tra mối hàn góc tấm tôn mỏng, vỏ tủ điện và ống thông gió.
• 4.8 mm (3/16 inch): Kiểm tra khung sườn xe máy, phụ tùng ô tô và kết cấu thép nhẹ.
• 6.4 mm (1/4 inch): Kích thước chân hàn tiêu chuẩn cho dầm thép nhà xưởng và đường ống công nghiệp trung bình.
• 7.9 mm (5/16 inch): Đo kiểm liên kết hàn góc chữ T trong các dầm sàn chịu tải trọng trung bình.
• 9.5 mm (3/8 inch): Chuẩn mối hàn kết cấu cầu thép, khung gầm xe tải nặng và silo chứa liệu.
• 11.1 mm (7/16 inch): Kiểm tra các đường hàn chịu lực uốn cao trong ngành thiết bị nâng hạ và cẩu trục.
• 12.7 mm (1/2 inch): Kích thước mối hàn dầm thép chịu lực chính trong nhà cao tầng và cầu vượt.
• 15.9 mm (5/8 inch): Ứng dụng trong ngành đóng tàu biển vỏ thép và chân đế giàn khoan dầu khí.
• 19.1 mm (3/4 inch): Kiểm tra mối hàn nhiều lớp trên bồn áp lực và lò hơi công nghiệp siêu dày.
• 22.2 mm (7/8 inch): Đo kiểm các kết cấu thép hạng nặng trong công trình thủy điện và nhiệt điện.
• 25.4 mm (1 inch): Cỡ đo cực đại phục vụ các liên kết hàn siêu trường siêu trọng trong ngành công nghiệp quốc phòng và hàng hải.

Sự đầy đủ và chính xác này giúp các kỹ sư kiểm tra không bao giờ phải băn khoăn hay quy đổi kích thước phức tạp giữa các hệ đơn vị khi lập biên bản nghiệm thu.

6. Ứng dụng thực tế trong kết cấu dầm thép, bồn bể và đóng tàu

Nhờ tính cơ động, độ bền tuyệt đối và thao tác siêu nhanh, bộ dưỡng đo mối hàn góc Werka 284-025 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Chế tạo Kết cấu thép nhà xưởng tiền chế: Kiểm tra các mối hàn góc giữa bản bụng và bản cánh dầm chữ H, dầm cầu trục theo tiêu chuẩn AWS D1.1.
• Công nghiệp Đóng tàu biển: Đo kiểm hàng triệu mét mối hàn góc giữa khung xương sườn tàu, vách ngăn chống thấm và sàn boong theo quy chuẩn Đăng kiểm quốc tế.
• Sản xuất Bồn bể chịu áp lực và Lò hơi: Giám sát kích thước chân mối hàn góc giữa thân bồn và mặt bích (Flange), ống nhánh (Nozzle) theo tiêu chuẩn ASME Section VIII.
• Gia công Thiết bị nâng hạ và Cẩu trục: Kiểm tra các mối hàn góc chịu mỏi liên tục của tay cần cẩu, giá nâng container tại các cảng biển.
• Đào tạo và sát hạch tay nghề thợ hàn: Là dụng cụ chấm thi tiêu chuẩn đánh giá chứng chỉ thợ hàn góc 2F, 3F, 4F tại các trung tâm đào tạo nghề.

Thiết bị có thể kết hợp hoàn hảo cùng các dòng thước cặp, thước panme và đồng hồ so để thiết lập hệ thống kiểm soát chất lượng cơ khí toàn diện.

7. Hướng dẫn chi tiết quy trình đo mối hàn lồi và mối hàn lõm

Để đạt được kết quả kiểm tra chính xác nhất bằng bộ dưỡng đo mối hàn góc Werka 284-025, người dùng nên thực hiện theo quy trình chuẩn sau:

Bước 1: Làm sạch mối hàn
Dùng bàn chải sắt hoặc chổi cước làm sạch hoàn toàn xỉ hàn và mạt kim loại bám trong góc hàn 90 độ.

Bước 2: Kiểm tra mối hàn góc lồi (Convex Weld)
Chọn lá dưỡng có kích thước chân hàn ghi trên bản vẽ thiết kế (ví dụ 6.4mm). Áp hai cạnh góc vuông của lá dưỡng vào hai mặt phẳng của liên kết hàn. Nếu đỉnh đường hàn vừa chạm nhẹ hoặc không chạm vào điểm lõm của dưỡng, mối hàn đạt chuẩn. Nếu đỉnh đường hàn đẩy lá dưỡng làm hở 2 cạnh góc vuông, mối hàn bị quá lồi (Excessive Convexity).

Bước 3: Kiểm tra mối hàn góc lõm (Concave Weld)
Xoay lá dưỡng sang đầu kiểm tra mối hàn lõm. Áp hai chân tì của dưỡng sát vào hai bề mặt kim loại. Mũi kim ở giữa phải chạm khít vào tâm đường hàn lõm. Nếu mũi kim không chạm tới bề mặt đường hàn, mối hàn bị thiếu chiều dày tính toán (Throat Thickness) và không đạt yêu cầu.

Quy trình kiểm tra chỉ mất 3 giây cho mỗi vị trí đo, giúp bạn hoàn thành kiểm tra 100% các nút liên kết hàn trong ca làm việc một cách nhẹ nhàng.

8. Cách bảo dưỡng lá thép inox luôn sáng bóng và bền bỉ trọn đời

Để bộ dưỡng đo mối hàn góc Werka 284-025 luôn duy trì độ chuẩn xác và thẩm mỹ qua nhiều năm sử dụng, hãy áp dụng các bước chăm sóc đơn giản sau:

• Lau sạch bụi sắt và nước tưới nguội sau khi dùng: Dùng giẻ mềm lau sạch các lá thép trước khi gập gọn lại.
• Nhỏ dầu bảo dưỡng vào trục xoay: Định kỳ nhỏ vài giọt dầu máy vào trục xoay trung tâm để các lá dưỡng luôn mở ra êm ái, chống hiện tượng kẹt cứng.
• Tránh dùng lá dưỡng làm đòn bẩy hoặc cạo xỉ: Tuyệt đối không dùng các góc nhọn của lá dưỡng để cạo xỉ hàn nóng cứng vì có thể làm mòn hoặc mẻ cạnh đo chuẩn mực.
• Cất giữ trong bao da bảo vệ: Luôn cất bộ dưỡng vào túi bảo hộ hoặc bao da sau mỗi ca làm việc để tránh va đập với các dụng cụ kim loại nặng khác.

Gìn giữ đúng cách sẽ giúp bạn sở hữu một bộ công cụ đo kiểm hoàn hảo, sẵn sàng phục vụ cho mọi đợt thanh tra chất lượng khắt khe nhất.

9. Câu hỏi thường gặp (FAQ) về bộ dưỡng đo mối hàn góc Werka 284-025

10. Địa chỉ mua bộ dưỡng đo mối hàn góc Werka chính hãng uy tín

Với chất liệu thép không gỉ Inox bền bỉ, dải đo 11 kích cỡ bao phủ toàn diện từ 3.2mm đến 25.4mm cùng khả năng đo kiểm đồng thời cả mối hàn lồi và lõm, bộ dưỡng đo mối hàn góc Werka 284-025 là người bạn đồng hành tin cậy số 1 của mọi kỹ sư giám sát và thợ hàn chuyên nghiệp.

Sở hữu bộ dưỡng Werka sẽ giúp nâng cao năng suất kiểm tra, đảm bảo chất lượng liên kết hàn đạt chuẩn quốc tế và nâng tầm uy tín thi công của doanh nghiệp bạn trên thị trường.

Werka Việt Nam tự hào là đơn vị phân phối chính hãng các sản phẩm dụng cụ đo kiểm mối hàn Werka tại Việt Nam. Chúng tôi cam kết hàng chính hãng 100%, bảo hành 12 tháng, giao hàng tận nơi và hỗ trợ kỹ thuật tận tâm.

Quý khách hàng cá nhân, nhà thầu kết cấu thép và các đơn vị kiểm định NDT có nhu cầu đặt mua bộ dưỡng đo mối hàn góc Werka 284-025 xin vui lòng liên hệ ngay với hotline của Werka Việt Nam hoặc đặt hàng trực tiếp qua website để nhận báo giá chiết khấu tốt nhất ngay hôm nay!
