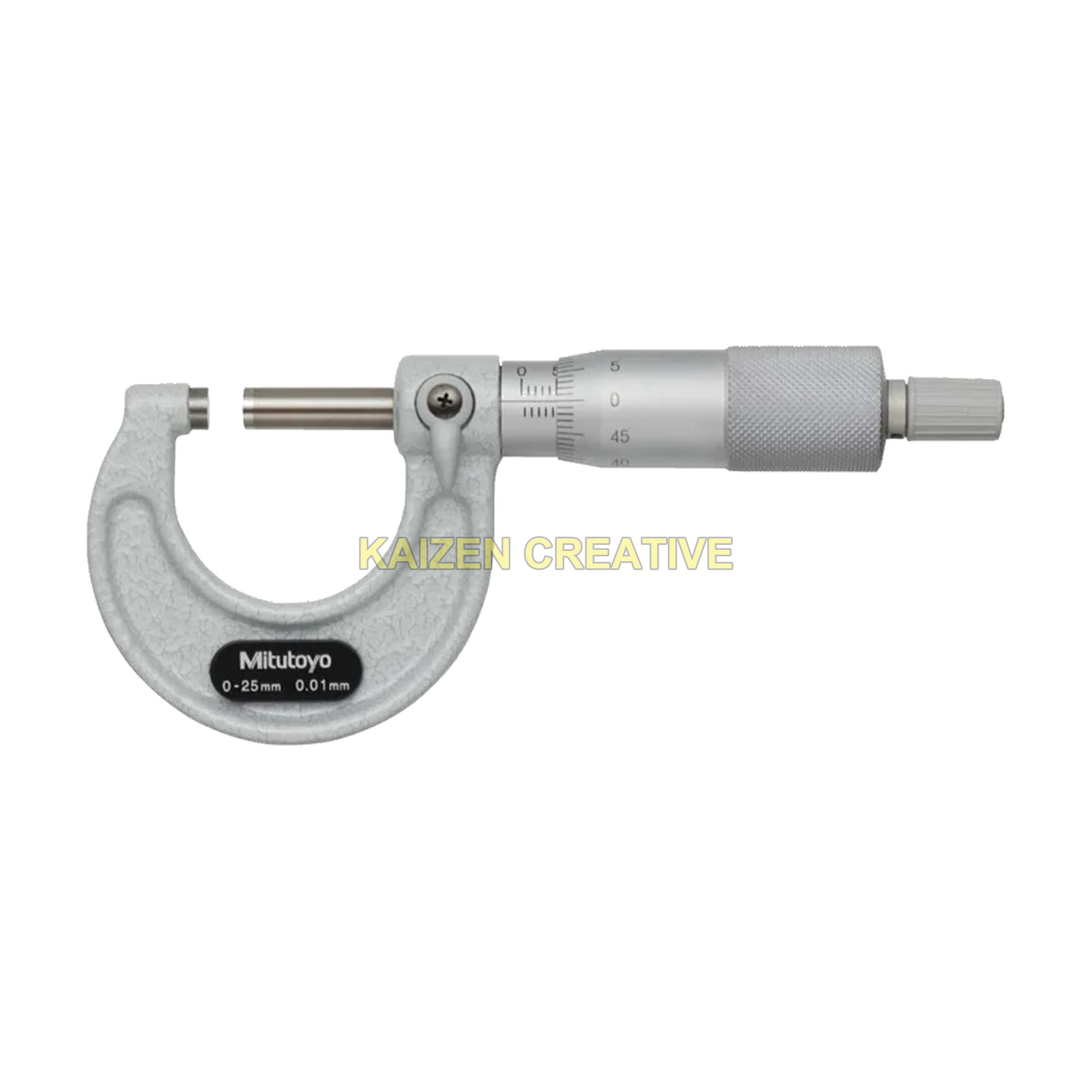

Panme đo ngoài cơ khí tiêu chuẩn Mitutoyo series 103

Xuất xứ: Nhật Bản
Bảo hành: 1 năm
Dòng panme đo ngoài cơ khí Mitutoyo series 103 là dòng panme đo ngoài phổ thông đáp ứng cho những mục đích đo lường thông thường.

Bề mặt của khung thước được tráng men toàn bộ
Vật liệu đầu đo: Carbide.
Được trang bị cơ cấu bánh cóc ( Ratchet Stop) để kiểm soát lực đo khi đo, giữ lực đo không đổi.

Dòng thước panme này bao gồm các mã thước đơn lẻ và các set theo bộ nhiều thước, tùy thuộc nhu cầu sử dụng của bạn để lựa chọn phù hợp.

103-139-10

103-904-10

Thông số kỹ thuật:

Metric
Order No	Range (mm)	Gradution (mm)	Accuracy (µm)	Measuring force (N)
103-129	0 – 25	0.001	±2	5 – 10
103-130	25 – 50	0.001
103-137	0 – 25	0.01
103-138	25 – 50
103-139-10	50 – 75
103-140-10	75 – 100		±3
103-141-10	100 – 125
103-142-10	125 – 150
103-143-10	150 – 175		±4
103-144-10	175 – 200
103-145-10	200 – 225
103-146-10	225 – 250		±5
103-147-10	250 – 275
103-148-10	275 – 300
103-149	300 – 325		±6	10 – 15
103-150	325 – 350
103-151	350 – 375
103-152	375 – 400		±7
103-153	400 – 425		±7
103-154	425 – 450		±7
103-155	450 – 475		±8
103-156	475 – 500
103-157	500 – 525
103-158	525 – 550		±9
103-159	550 – 575
103-160	575 – 600
103-161	600 – 625		±10
103-162	625 – 650
103-163	650 – 675
103-164	675 – 700		±11
103-165	700 – 725
103-166	725 – 750
103-167	750 – 775		±12
103-168	775 – 800
103-169	800 – 825
103-170	825 – 850		±13
103-171	850 – 875
103-172	875 – 900
103-173	900 – 925		±14
103-174	925 – 950
103-175	950-975
103-176	975 – 1000		±15

Inch
Order No	Range (in)	Accuracy (in)	Mass	Remarks
103-131	0-1	±0.0001	175g	With ratchet stop
103-132	1-2	±0.0001	215g	With ratchet stop
103-135	0-1	±0.0001	175g	With friction thimble
103-136	1-2	±0.0001	215g	With friction thimble
103-177	0-1	±0.0001	175g	With ratchet stop
103-178	1-2	±0.0001	215g	With ratchet stop
103-179	2-3	±0.0001	315g	With ratchet stop
103-180	3-4	±0.00015	375g	With ratchet stop
103-181	4-5	±0.00015	515g	With ratchet stop
103-182	5-6	±0.00015	665g	With ratchet stop
103-183	6-7	±0.0002	720g	With ratchet stop
103-184	7-8	±0.0002	920g	With ratchet stop
103-185	8-9	±0.0002	1080g	With ratchet stop
103-186	9-10	±0.00025	1255g	With ratchet stop
103-187	10-11	±0.00025	1405g	With ratchet stop
103-188	11-12	±0.00025	1565g	With ratchet stop
103-189	12-13	±0.0003	1985g	With ratchet stop
103-190	13-14	±0.0003	2155g	With ratchet stop
103-191	14-15	±0.0003	2305g	With ratchet stop
103-192	15-16	±0.00035	2455g	With ratchet stop
103-193	16-17	±0.00035	2715g	With ratchet stop
103-194	17-18	±0.00035	2965g	With ratchet stop
103-195	18-19	±0.0004	3215g	With ratchet stop
103-196	19-20	±0.0004	3450g	With ratchet stop
103-197	20-21	±0.0004	4060g	With ratchet stop
103-198	21-22	±0.00045	4080g	With ratchet stop
103-199	22-23	±0.00045	4500g	With ratchet stop
103-200	23-24	±0.00045	4525g	With ratchet stop
103-201	24-25	±0.0005	4915g	With ratchet stop
103-202	25-26	±0.0005	4930g	With ratchet stop
103-203	26-27	±0.0005	5200g	With ratchet stop
103-204	27-28	±0.00055	5215g	With ratchet stop
103-205	28-29	±0.00055	5835g	With ratchet stop
103-206	29-30	±0.00055	5860g	With ratchet stop
103-207	30-31	±0.0006	6385g	With ratchet stop
103-208	31-32	±0.0006	6410g	With ratchet stop
103-209	32-33	±0.0006	6925g	With ratchet stop
103-210	33-34	±0.00065	6940g	With ratchet stop
103-211	34-35	±0.00065	7565g	With ratchet stop
103-212	35-36	±0.00065	7590g	With ratchet stop
103-213	36-37	±0.0007	8215g	With ratchet stop
103-214	37-38	±0.0007	8240g	With ratchet stop
103-215	38-39	±0.0007	8860g	With ratchet stop
103-216	39-40	±0.00075	8880g	With ratchet stop

Set 103-913-40

Range: 0 – 150 mm (6 pcs./set)
Models included: 103-137, 103-138, 103-139, 103-140, 103-141, 103-142, 5 micrometer standards

Set 103-914-40

Range: 0 – 300 mm (12 pcs./set)
Models included: 103-137, 103-138, 103-139, 103-140, 103-141, 103-142, 103-143, 103-144, 103-145, 103-146, 103-147, 103-148, 11 micrometer standards
