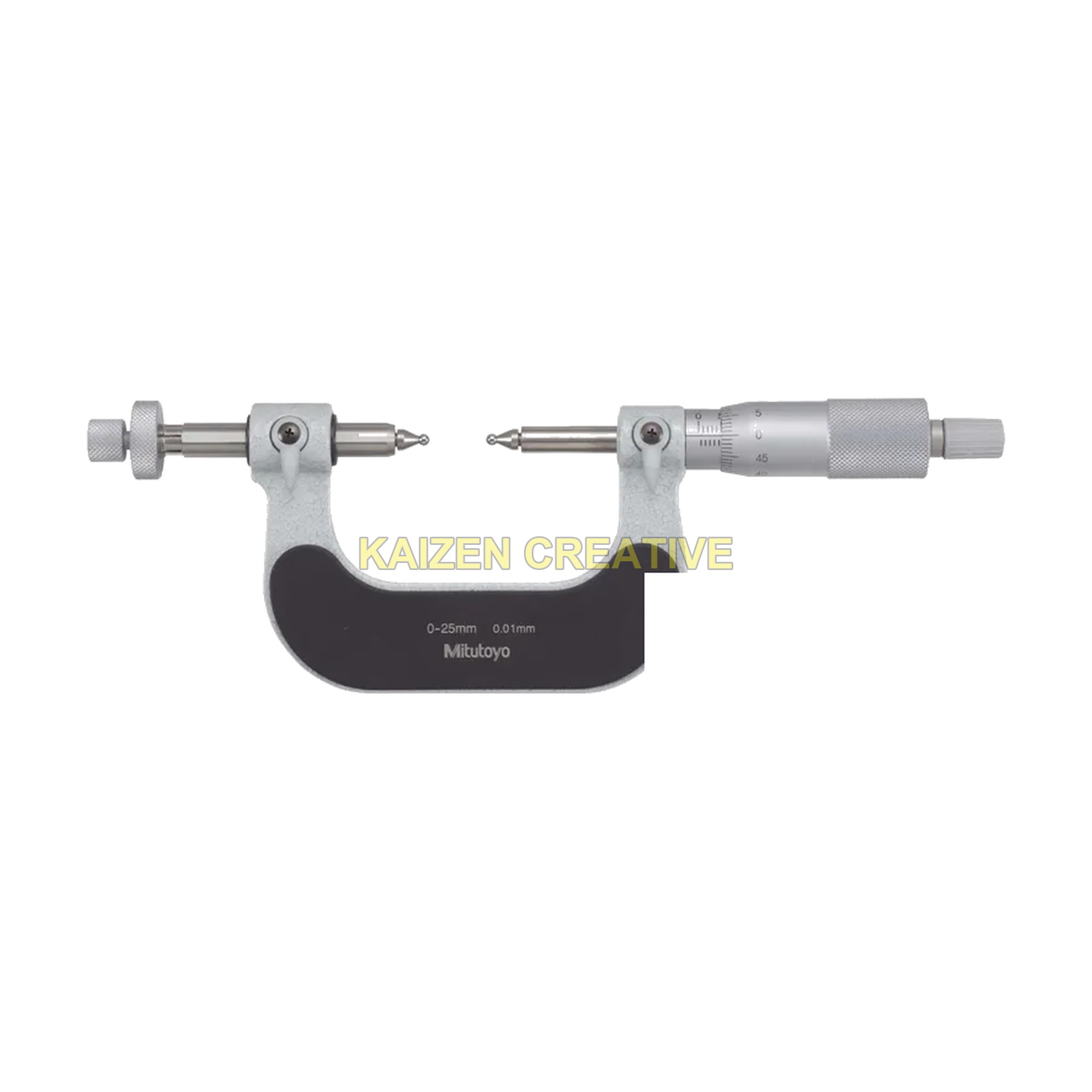

Panme đo ngoài cơ khí đo bánh răng Mitutoyo series 124
- Xuất xứ: Nhật Bản
- Bảo hành: 1 năm
- Dòng panme đo ngoài cơ khí Mitutoyo series 124 được thiết kế để xác định kích thước của bánh răng thông qua phương pháp đo đường kính ngoài qua chốt (over-pin diameter) với độ chính xác cao.
Các đầu bi trên hai đầu đo có thể thay đổi (tùy chọn) để phù hợp với các kiểu bánh răng khác nhau (0,5-5,25).
Thông số kỹ thuật:
| Metric | |||
| Order No | Range | Accuracy | Graduation |
| 124-173 | 0-25 mm | ±4 µm | 0.01 mm |
| 124-174 | 25-50 mm | ±4 µm | 0.01 mm |
| 124-175 | 50-75 mm | ±4 µm | 0.01 mm |
| 124-176 | 75-100 mm | ±4 µm | 0.01 mm |
| 124-177 | 100-125 mm | ±5 µm | 0.01 mm |
| 124-178 | 125-150 mm | ±5 µm | 0.01 mm |
| 124-179 | 150-175 mm | ±6 µm | 0.01 mm |
| 124-180 | 175-200 mm | ±6 µm | 0.01 mm |
| 124-181 | 200-225 mm | ±6 µm | 0.01 mm |
| 124-182 | 225-250 mm | ±7 µm | 0.01 mm |
| 124-183 | 250-275 mm | ±7 µm | 0.01 mm |
| 124-195 | 275-300 mm | ±7 µm | 0.01 mm |
| Anvils | |||
| Order Number | Diameter | Gear module | DIA Pitch |
| 124-801 | 0.8mm | 0.5-0.55 | 50 |
| 124-802 | 1mm | 0.6-0.65 | 45 |
| 124-803 | 1.191mm(3/64in) | 0.7-0.8 | 35-30 |
| 124-804 | 1.588mm(1/16in) | 0.9-1 | 28-26 |
| 124-805 | 2mm | 1.25 | 22 |
| 124-806 | 2.381mm(3/32in) | 1.5 | 17 |
| 124-807 | 3mm | 1.75 | 15 |
| 124-808 | 3.175mm(1/8in) | — | 14 |
| 124-809 | 3.969mm(5/32in) | 2 | 13 |
| 124-810 | 4mm | 2.25 | 11 |
| 124-811 | 4.763mm(3/16in) | 2.5 | 10 |
| 124-812 | 5mm | 2.75 | 9 |
| 124-813 | 5.556mm(7/32in) | 3.0-3.25 | 8 |
| 124-814 | 6mm | 3.5 | 7 |
| 124-815 | 6.35mm(1/4in) | 3.75 | 7 |
| 124-816 | 7mm | 4.0 | 6.5 |
| 124-817 | 7.144mm(9/32in) | 4.25 | 6 |
| 124-818 | 7.938mm(5/16in) | 4.5 | 5.5 |
| 124-819 | 8mm | 4.75 | 5.5 |
| 124-820 | 8.731mm(11/32in) | 5.0-5.25 | 5 |
| 124-821 | 1.5mm | 0.9-1 | 28-26 |
| 124-822 | 2.5mm | 1.5 | 17 |
| 124-823 | 3.5mm | 2 | 13 |
| 124-824 | 4.5mm | 2.5 | 10 |
