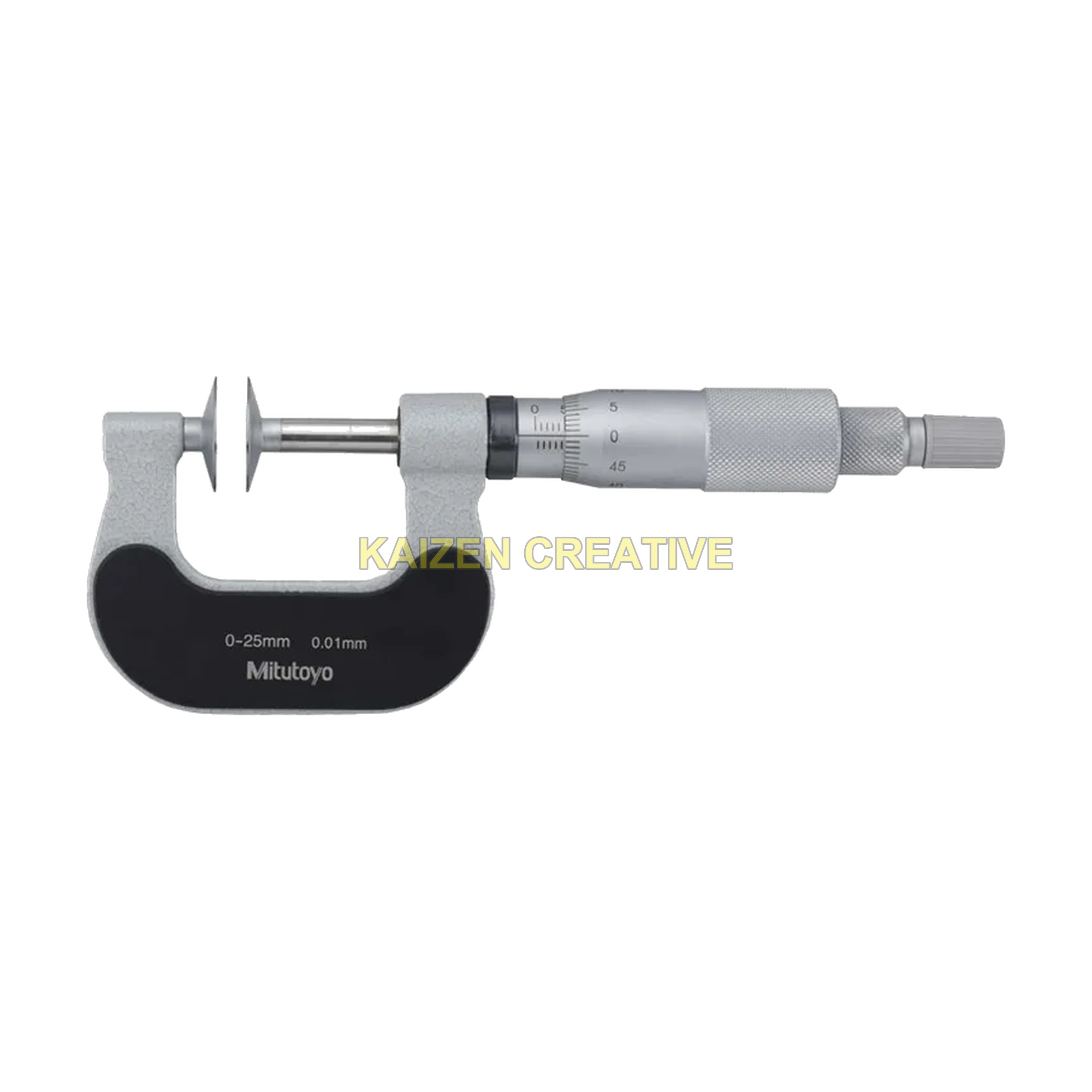

Panme đo ngoài cơ khí đầu kiểu đĩa tròn Mitutoyo series 169
- Xuất xứ: Nhật Bản
- Bảo hành: 1 năm
- Dòng thước panme đo ngoài cơ khí Mitutoyo series 169 cho phép đo chiều dài khoảng pháp tuyến chung của bánh răng thẳng và bánh răng xoắn, đồng thời trục đo không xoay giúp triệt tiêu mô-men xoắn tác động lên phôi.
- Loại trục chính không xoay giúp triệt tiêu mô-men xoắn tác động lên phôi.
- Phạm vi đo bước răng: 0.5 đến 6 modul.
- Trang bị chốt hãm bánh cóc để giúp giữ lực đo không đổi.
Mã thước 169-101-10 và 169-103-10 được thiết kế với đầu đo dạng đĩa tròn nhưng nhỏ hơn, phù hợp cho đo độ dày các tấm mỏng nhẹ và mềm như giấy.
Thông số kỹ thuật:
| Metric | |||
| Order No | Range | Graduation | Accuracy |
| 169-101-10 | 0-25 mm | 0.01 mm | ±4 µm |
| 169-201-10 | 0-25 mm | 0.01 mm | ±4 µm |
| 169-202-10 | 25-50 mm | 0.01 mm | ±4 µm |
| 169-205-10 | 50-75 mm | 0.01 mm | ±6 µm |
| 169-207-10 | 75-100 mm | 0.01 mm | ±6 µm |
| Inch | |||
| Order No | Range | Graduation | Accuracy |
| 169-103-10 | 0-1 in | 0.001 in | ±0.0002 in |
| 169-203-10 | 0-1 in | 0.001 in | ±0.0002 in |
| 169-204-10 | 1-2 in | 0.001 in | ±0.0002 in |
| 169-206-10 | 2-3 in | 0.001 in | ±0.0003 in |
| 169-208-10 | 3-4 in | 0.001 in | ±0.0003 in |
