Máy đo và phân loại tự động kích thước vòng bi bạc đạn Werka 5280-100 / FWN-31S (OD 30-100mm / ID 20-80mm / Dày 10-35mm / Phân giải 0.0002mm / Tốc độ 3-6s / Ray THK / PLC)

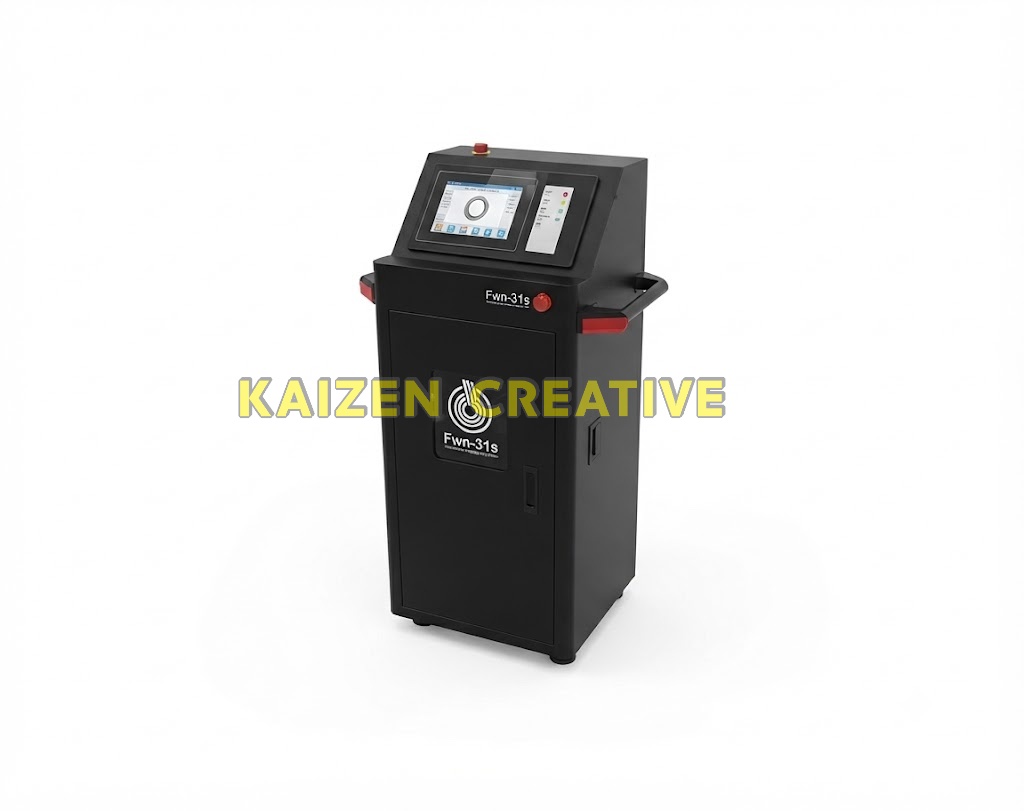

Máy đo tự động vòng bi Werka 5280-100 (Model FWN-31S Automatic Bearing Ring Tester) là hệ thống đo lường và phân loại tự động chuyên dụng cao cấp trong dây chuyền gia công cơ khí chính xác. Thiết bị được phát triển chuyên sâu để thực hiện việc kiểm tra kích thước hình học 100% hàng loạt (Mass Testing) cho các chi tiết vành khuyên, vòng trong (Inner Ring), vòng ngoài (Outer Ring) của bạc đạn ổ lăn, puly truyền động và xéc-măng động cơ với tốc độ siêu tốc từ 3 đến 6 giây/sản phẩm, giải phóng hoàn toàn sức lao động thủ công và loại bỏ triệt để rủi ro xuất xưởng hàng lỗi (NG).

Được nghiên cứu và chế tạo bởi tập đoàn giải pháp đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, hệ thống máy đo tự động vòng bi Werka 5280-100 (mã Art. No. 5280-100) tích hợp công nghệ cảm biến quang học lưới cách tử High precision grating displacement transducer đạt độ phân giải siêu mịn 0.0002 mm (0.2 µm), đo đồng thời 3 thông số: Đường kính ngoài OD (Φ30 – 100mm), Đường kính trong ID (Φ20 – 80mm), Độ dày Thickness (10 – 35mm), hệ thống dẫn hướng cơ khí tuyến tính THK Precision Guide (Nhật Bản), đầu đo hợp kim siêu cứng Carbide tips, hệ điều khiển công nghiệp PLC chuyên dụng và cơ cấu phân loại tự động bằng khí nén 0.4 – 0.6MPa.

1. Đột phá tự động hóa: Giải pháp kiểm tra và phân loại 100% vòng bi tốc độ 3-6 giây/sản phẩm

Trong các nhà máy sản xuất linh kiện phụ trợ ô tô, xe máy và động cơ điện, công đoạn kiểm tra kích thước vòng bi sau mài tinh là “nút thắt cổ chai” lớn nhất:

• Hạn chế nghiêm trọng của phương pháp đo thủ công: Việc sử dụng đồng hồ so, thước cặp điện tử hay panme đòi hỏi công nhân phải thao tác đo từng điểm, xoay chi tiết để tìm độ ovan và ghi chép số liệu thủ công. Mỗi sản phẩm mất từ $30 – 60\text{ giây}$, tốc độ chậm, dễ nhầm lẫn do mệt mỏi, không thể kiểm soát 100% số lượng sản phẩm xuất xưởng (thường chỉ đo xác suất 5 – 10%).
• Rủi ro khôn lường khi lọt sản phẩm lỗi (NG): Chỉ cần một chiếc vòng bi bị sai lệch dung sai đường kính trong vài micromet lọt vào dây chuyền lắp ráp động cơ sẽ gây hiện tượng bó kẹt trục, cháy động cơ hoặc gây rung lắc phá hủy toàn bộ hệ thống cơ khí.
• Cuộc cách mạng tự động hóa cùng Werka 5280-100: Máy đo tự động vòng bi Werka 5280-100 thực hiện trọn gói quy trình khép kín: Tự động nạp phôi (Feeding) $\rightarrow$ Tự động định vị và đo đa chiều $\rightarrow$ Phân tích dung sai trên PLC $\rightarrow$ Tự động đẩy phân loại phôi Đạt (OK) / Hỏng (NG) / Cần sửa (Rework) với chu kỳ cực ngắn chỉ 3 đến 6 giây cho một sản phẩm ($3 \sim 6\text{s/pcs}$), đạt năng suất từ 600 đến 1.200 sản phẩm/giờ.

2. Đo đồng thời 3 kích thước hình học: Đường kính ngoài OD, Đường kính trong ID và Độ dày

Không cần phải qua nhiều công đoạn đo riêng biệt, máy đo tự động vòng bi Werka 5280-100 tích hợp cụm đầu đo đa hướng cho phép đo cùng lúc 3 thông số hình học cốt lõi chỉ trong 1 chu kỳ kẹp phôi:

• Đường kính ngoài (Outer Diameter – OD): Dải đo bao quát từ $\Phi 30\text{ mm} – 100\text{ mm}$, kiểm tra chính xác kích thước lắp ghép với lỗ thân gối đỡ ổ bi.
• Đường kính trong (Inner Diameter – ID): Dải đo từ $\Phi 20\text{ mm} – 80\text{ mm}$, kiểm tra dung sai lắp chặt/lỏng với ngõng trục động cơ.
• Độ dày / Chiều cao vành (Thickness): Dải đo từ $10\text{ mm} – 35\text{ mm}$, kiểm tra độ đồng đều chiều cao hai mặt đầu vòng bi.
• Kiểm tra phụ trợ thông minh (Auxiliary Test): Tự động kiểm tra bề mặt cầu của vành khuyên hoặc phát hiện rãnh gài phe định vị (Circlip groove) và rãnh bi đã được gia công tiện/mài hay bị bỏ sót trong nguyên công trước đó.

3. Bảng thông số kỹ thuật chi tiết máy đo tự động vòng bi Werka 5280-100 (FWN-31S)

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn xuất xưởng chính thức của máy đo tự động vòng bi Werka 5280-100 từ nhà sản xuất Werka:

4. 5 Điểm nhấn công nghệ khẳng định chất riêng của Werka 5280-100

Máy đo tự động vòng bi Werka 5280-100 tạo dựng sự tin cậy tuyệt đối tại các xưởng gia công lớn nhờ 5 ưu thế công nghệ đỉnh cao:

5. Cảm biến quang học Grating 0.2µm kết hợp ray dẫn hướng THK và đầu đo hợp kim Carbide

Để đạt được độ lặp lại phép đo chỉ 0.001 mm (1 µm) trong điều kiện đo liên tục hàng nghìn chu kỳ mỗi ngày, Werka đã kết hợp những tinh hoa cơ khí và quang điện tử hàng đầu:

• Cảm biến dịch chuyển quang học lưới cách tử (Grating Displacement Transducer): Khác với các cảm biến biến trở thông thường dễ bị mòn tiếp điểm, cảm biến Grating sử dụng nguyên lý giao thoa ánh sáng trên thang đo quang học, loại bỏ ma sát cơ học, mang lại độ phân giải cực mịn $0.0002\text{ mm} (0.2\text{ µm})$ và độ ổn định lâu dài theo năm tháng.
• Ray dẫn hướng tuyến tính THK Nhật Bản: Hệ thống ray trượt bi chính xác cao của THK đảm bảo chuyển động tiến lùi của các cụm đầu đo diễn ra êm ái, độ rơ lắc tiệm cận bằng 0, triệt tiêu hoàn toàn sai số góc kẹp.
• Mũi tiếp xúc Tungsten Carbide: Các đầu đo chạm trực tiếp vào bề mặt phôi kim loại được đính hạt hợp kim Carbide tôi cứng, chống trầy xước và chống mài mòn cơ học sau hàng triệu lần tiếp xúc.

6. Hệ điều khiển công nghiệp PLC, quản lý dữ liệu kiểm chuẩn SPC và phân loại OK/NG

Máy đo tự động vòng bi Werka 5280-100 sở hữu “bộ não” điều khiển PLC công nghiệp mạnh mẽ kết hợp màn hình cảm ứng màu HMI trực quan với 4 giao diện chức năng hoàn chỉnh:

1. Giao diện điều khiển (Control Interface): Cho phép người vận hành chuyển đổi chế độ đo tự động (Auto), đo bán tự động hoặc đo thủ công từng bước (Manual Jog) để căn chỉnh cữ máy khi thay đổi mã sản phẩm mới.
2. Giao diện hiệu chuẩn (Calibration Interface): Dùng mẫu dưỡng chuẩn (Master Ring) để thiết lập điểm 0 và bù trừ sai số quang học chỉ với một nút chạm trên màn hình cảm ứng.
3. Giao diện đo lường (Measurement Interface): Hiển thị trực quan kích thước thực tế của OD, ID, Thickness theo thời gian thực cùng các thanh chỉ thị màu sắc: Xanh lá (Đạt chuẩn OK), Đỏ (Vượt dung sai Hỏng NG), Vàng (Cần sửa Rework).
4. Giao diện giám sát dữ liệu SPC (Data Monitoring Interface): Tự động tính toán các chỉ số năng lực quy trình $C_p, C_{pk}$, vẽ biểu đồ phân bố tần suất Gauss và biểu đồ kiểm soát X-bar/R, hỗ trợ trích xuất dữ liệu qua cổng mạng LAN/USB để kết nối với hệ thống quản lý sản xuất thông minh MES của nhà máy.

7. Quy trình 4 bước cài đặt chuẩn, hiệu chuẩn Calib và vận hành dây chuyền tự động

Để đưa máy đo tự động vòng bi Werka 5280-100 vào vận hành trơn tru trong dây chuyền sản xuất, kỹ sư chỉ cần thực hiện 4 bước tiêu chuẩn:

1. Bước 1: Kết nối nguồn điện và khí nén: Cấp nguồn điện $220\text{V AC}$ và cắm ống khí nén $\Phi 6 – 8\text{ mm}$ với áp suất điều chỉnh từ $0.4 – 0.6\text{ MPa}$. Bật công tắc nguồn tổng trên thân máy.
2. Bước 2: Cài đặt cữ cơ khí theo kích thước phôi: Điều chỉnh vị trí gá trượt đầu đo theo dải đường kính phôi cần đo (ví dụ: vòng bi 6204 có OD $\Phi 47\text{ mm}$, ID $\Phi 20\text{ mm}$, Chiều dày $14\text{ mm}$).
3. Bước 3: Hiệu chuẩn bằng mẫu chuẩn (Master Ring Calibration): Đặt dưỡng chuẩn kích thước chính xác lên mặt bàn máy. Vào menu Calibration Interface, nhấn nút Auto Calib; máy sẽ tự động nhận diện mốc không và lưu trữ các thông số chuẩn.
4. Bước 4: Kích hoạt chế độ đo tự động hàng loạt: Đưa phôi vào máng cấp phôi tự động và chuyển sang chế độ AUTO RUN. Máy sẽ tự động lấy phôi, đo đồng thời 3 chiều trong $3 – 6\text{ giây}$ và cơ cấu khí nén sẽ tự động gạt phôi OK và NG vào hai thùng chứa riêng biệt.

Quý khách hàng có thể tham khảo thêm các thiết bị đo độ rung động cơ và thiết bị đo siêu âm NDT tại danh mục thiết bị đo lường Werka.

8. So sánh hiệu quả kinh tế: Đo tự động Werka 5280-100 so với đo thủ công truyền thống

Bảng phân tích dưới đây minh chứng bài toán hoàn vốn cực nhanh khi đầu tư hệ thống đo tự động Werka 5280-100:

Quý khách có thể xem thêm máy đo độ rung chẩn đoán vòng bi tại máy đo độ rung Werka 527-010N hoặc máy đo siêu âm tại máy đo độ dày siêu âm Werka 543-2040.

9. Ứng dụng thực chiến trong nhà máy vòng bi bạc đạn, puly, bánh răng vành và xéc-măng ô tô

Máy đo tự động vòng bi Werka 5280-100 là giải pháp tự động hóa cốt lõi trong nhiều lĩnh vực cơ khí chế tạo:

• Dây Chuyền Sản Xuất Vòng Bi Bạc Đạn (Bearing Manufacturing): Đo kiểm và phân loại vòng trong (Inner ring), vòng ngoài (Outer ring) của các loại ổ bi cầu đỡ chặn, ổ đũa côn, ổ bi tự lựa.
• Gia Công Vành Puly & Bánh Răng Vành (Pulleys & Ring Gears): Kiểm tra kích thước hình học và độ dày vành puly truyền động đai xe máy, ô tô.
• Sản Xuất Bạc Lót Cơ Khí & Ống Lót Trục (Bushings & Sleeves): Kiểm tra đường kính trong ngoài của bạc đồng tự bôi trơn, bạc thép tôi ram chịu tải nặng.
• Kiểm Tra Xéc-măng Động Cơ Đốt Trong (Piston Rings): Đo độ dày và đường kính ngoài xéc-măng khí, xéc-măng dầu ô tô xe máy.
• Gia Công Vành Phốt Cơ Khí & Khớp Nối Xoay: Kiểm tra độ phẳng và kích thước lắp ghép vành làm kín cơ khí (Mechanical Seal Rings).

10. Yêu cầu lắp đặt nguồn điện 220V, hệ thống khí nén 0.4-0.6MPa và bảo dưỡng cơ khí

Yêu cầu kỹ thuật lắp đặt hệ thống:

• Nguồn cấp khí nén sạch: Sử dụng nguồn khí nén áp suất ổn định $0.4 – 0.6\text{ MPa}$ qua bộ lọc tách nước và sấy khí trước khi cấp vào đường ống $\Phi 6 – 8\text{ mm}$ của máy để bảo vệ các van điện từ và xilanh phân loại.
• Nguồn điện tiếp địa an toàn: Cấp nguồn $220\text{V AC} \pm 15\%$ có dây tiếp địa (Grounding) chuẩn để triệt tiêu nhiễu điện trường cho bộ cảm biến quang học Grating.

11. Câu hỏi thường gặp (FAQ) về máy đo tự động vòng bi Werka 5280-100

Sở hữu ngay máy đo tự động vòng bi Werka 5280-100 (FWN-31S) – Giải pháp tự động hóa đo kiểm và phân loại vòng bi bạc đạn siêu tốc 3 – 6 giây, độ phân giải vi mô 0.2µm hàng đầu Châu Âu, nâng tầm năng suất và chất lượng vượt trội cho nhà máy của bạn!
